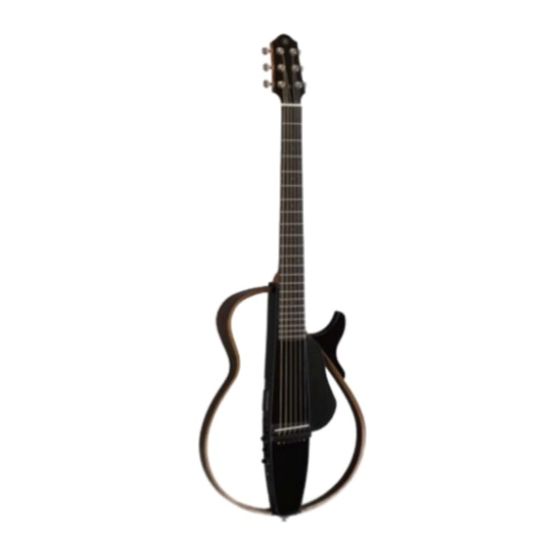

Yamaha SILENT SLG200NW Service Manual

SLG200S/SLG200N
SLG200NW
NT
Natural
（ナチュ ラル）
SLG200S
NT
Natural
（ナチュ ラル）
This is the enlarged edition of the service manual
for SLG200S/SLG200N series issued July 2015.
Use this manual for check or repair along with
the SLG200S/SLG200N series standard service
manual (EG 012145 ).
このサービスマニュアルは、 2015年7月発行のSLG200S/
SLG200Nの増補版です。
点検 ・ 修理の際は、 SLG200S/SLG200N (EG 012145 )の
サービスマニュアルを併せてご参照ください。
EG
012194
20111101-78750
/SLG200NW
SERVICE MANUAL
SLG200S
TBL
Translucent Black
（ トラ ンスルーセン ト ブラ ッ ク）
SLG200S
TBS
Tobacco Brown Sunburst
（タバコ ブラウ ンサンバース ト）
CONTENTS（目次）
SPECIFICATIONS（総合仕様） ..................................................3
OUTER LAYOUT（外観図） ........................................................4
CIRCUIT BOARD LAYOUT（ユニットレイアウト） ...................6
DISASSEMBLY PROCEDURES（分解手順） .............................7
CIRCUIT BOARD（シート基板図） .......................................... 11
SETTING MODEL NUMBER （モデル番号設定方法） .............13
INSPECTIONS（検査） ............................................................14
PARTS LIST
BLOCK DIAGRAM（ブロックダイアグラム）
CIRCUIT DIAGRAM（回路図）
Copyright (c) Yamaha Corporation. All rights reserved. PDF
SLG200N
NT
Natural
（ナチュ ラル）
SLG200N
TBL
Translucent Black
（ トラ ンスルーセン ト ブラ ッ ク）
SLG200N
TBS
Tobacco Brown Sunburst
（タバコ ブラウ ンサンバース ト）
HAMAMATSU, JAPAN
RN
'16.12
