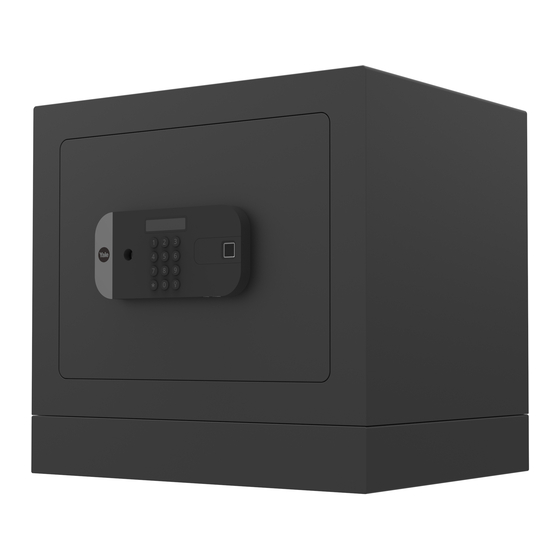

Yale YSELC/1500/B1 User Manual
  1. Manuals
  2. Brands
  3. Yale Manuals
  4. Safes
  5. YSELC/1500/B1
  6. User manual

Yale YSELC/1500/B1 User Manual

Hide thumbs

Advertisement

Quick Links

安全穩妥
守護您最重要的東西
Yale 保險箱
用戶手冊
適用型號︰
YSELC/330/B1
YSELC/450/B1
YSELC/580/B1
YSELC/680/B1
YSELC/900/B1
YSELC/1100/B1 YSELC/1100/ W1
YSELC/1500/B1 YSELC/1500/ W1
請於使用前仔細閱讀本手冊，並妥善保管以備日後使用。
AS01-R1 (TC)
YSELC/330/W1
YSELC/450/W1
YSELC/580/W1
YSELC/680/ W1
YSELC/900/ W1

Advertisement

loading
Need help?

Need help?

Do you have a question about the YSELC/1500/B1 and is the answer not in the manual?

Questions and answers

Related Manuals for Yale YSELC/1500/B1

Summary of Contents for Yale YSELC/1500/B1

  • Page 1 安全穩妥 守護您最重要的東西 Yale 保險箱 用戶手冊 適用型號︰ YSELC/330/B1 YSELC/330/W1 YSELC/450/B1 YSELC/450/W1 YSELC/580/B1 YSELC/580/W1 YSELC/680/B1 YSELC/680/ W1 YSELC/900/B1 YSELC/900/ W1 YSELC/1100/B1 YSELC/1100/ W1 YSELC/1500/B1 YSELC/1500/ W1 請於使用前仔細閱讀本手冊，並妥善保管以備日後使用。 AS01-R1 (TC)

  • Page 2: Table Of Contents

    目 錄 ……………………………………… 一﹑重要信息 ……………………………………… 二﹑操作面板 ………………………………… 三﹑首次使用指南 …………………………………… 四﹑開啟保險箱 ……………………………………… 五﹑上鎖操作 ……………………………………… 六﹑其他功能 ……………………………………… 七﹑安裝指南...

  • Page 3: 一﹑重要信息

    一﹑重要信息 二﹑操作面板 主鎖匙孔 液晶體顯示屏 指紋 為了減少保險箱被盜竊的風險， 請使用附帶的固 定螺栓固定於磚牆之上。 建議專業安裝人員安裝以獲得最佳效果。 保險箱十分沉重,請小心搬運﹑安裝及使用，避免 受傷。 緊急鎖匙蓋 數字按鈕 當箱門打開時重心偏移，請看管兒童不要攀爬保 把手 (只限部分型號) 險箱，避免壓傷。 注: 因各型號差異，產品款式稍有不同。 請將緊急鑰匙及主鑰匙分開保管。 三﹑首次使用指南 主鑰匙 緊急鑰匙 ﹑ 附件清單 請勿將緊急鑰匙及主鑰匙存放入保險箱。 1﹑ AA 電池 4粒 2﹑ 說明書 1本 出廠用戶密碼為 1234， 出廠主密碼為 88888888， 3﹑ 主鑰匙 2條 請儘快修改密碼及指紋。...
  • Page 4 ﹑ ﹑ 打開櫃門 安裝電池 1﹑ 在使用保險箱前，必須裝上電池。 2﹑ 保險箱需要 4 節 “AA” (1.5V R06) 電池 ，電池盒 位於 保險箱門內上方。 ① 電池盒 ﹑ 登記指紋 登記指紋後，只能用已登記的指紋開啟保險箱。 1﹑ 按一下登記開關 (保險箱 1﹑ 打開緊急鑰匙蓋。 門內上方的紅色按鈕)，顯示 2﹑ 水平插入緊急鑰匙，順時針方向轉動鑰匙。 屏會出現 “FINGER” 。 3﹑ 垂直插入主鑰匙，順時針方向轉動鑰匙， 此時輕拉便可打開 櫃門。 (*注:帶把手之型號，需順時針方向轉動把手及拉開櫃門。)
  • Page 5 表 示 密 碼 已 成 功 更 改 。 如 錯 誤 輸 入 ， 顯 示 屏 會 出 現 2﹑ 手指放在指紋器上，當 ”E-CODE” ，並退回待機狀態。 聽到咇一聲放下手指。 注意 1. 為了減少被盜竊的風險，請儘快更改主密碼。 3﹑ 顯示屏會出現 “AGAIN” ，請再次把同一隻手指放在指 2. 主密碼適用於遺忘用戶密碼時作緊急開門使用，請妥 紋器上，並聽到咇咇兩聲及顯示屏會出現 “DONE” 即已成 功完成登記。如果登記失敗，顯示屏會出現 “E-CODE” ， 善保存勿向他人透露。...

  • Page 6: 四﹑開啟保險箱

    5 種開啟方法 回待機狀態。 注意 ﹑ 密碼+主鑰匙開啟 1. 為了減少被盜竊的風險，請儘快更改用戶密碼。 按 “*”鍵 ，輸入用戶密碼 ，按 鍵 ，顯示屏會出現 ”OPEN” 2. 用戶密碼適用於日常開門使用，請妥善保存勿向他人透露。 ，並發出”咇咇”兩聲。 請於5秒內插入主鑰匙順時針方向轉動 日常使用更改 / 新增其他用戶: ，顯示屏會出現 ”OPENED” ，此時輕拉便可打開櫃門。(帶把 1﹑ 長按 “*” 鍵3秒，顯示屏會出現 ”USER” ，輸入 已 手之型號，需順時針方向轉動把手及拉開櫃門。) 登記過的 用戶 碼 ， 再按 鍵。 按 “*”鍵 輸入用戶密碼...
  • Page 7 4 3 . ﹑密碼+指紋+主鑰匙開啟 4.2﹑指紋+主鑰匙開啟 手指放在指紋器上 ，顯示屏會出現 ”OPEN” ，並發出 按 “*”鍵 ，輸入用戶密碼 ，按 鍵 ，顯示屏會出現 1﹑ ”咇 咇” 兩 聲 。 請 於5秒 內 插 入 主 鑰 匙 順 時 針 方 向 轉 動 ， ”OPEN” ，並發出”咇咇”兩聲。 顯示屏會出現 ”OPENED” ，此時輕拉便可打開櫃門。 手指放在指紋器上，顯示屏會出現...

  • Page 8: 五﹑上鎖操作

    4.5﹑指紋1+指紋2+主鑰匙開啟 操作示意圖 1﹑ 輕推關上櫃門 1﹑手指放在指紋器上，顯示屏會出現 ”FINGER” ，並發 出”咇咇”兩聲。 2﹑當顯示屏出現 ”FINGER2 “ 時，把另一手指放在指紋 器上，顯示屏會出現 ”OPEN” ，並發出”咇咇”兩聲。 3﹑請於5秒內插入主鑰匙順時針方向轉動，顯示屏會出現 ”OPENED” ，此時輕拉便可打開櫃門。(*帶把手之型 號，需順時針方向轉動把手及拉開櫃門。) 2﹑ 帶把手之型號需逆時針方向轉動把手 注意 1﹑ 虛位密碼功能: 於正確密碼前及後任意增加隨機數字(最 多30位)。 2﹑ 任何情況下，如錯誤輸入，顯示屏會出現 ”E-CODE” ，並退回待機狀態。 3﹑ 更改開門認證模式請參考6.3。 3﹑ 插入主鑰匙逆時針方向轉動至鎖上 五﹑上鎖操作 關上櫃門, 插入主鑰匙逆時針方向轉動至鎖上 。 (*帶把手之型號: 關上櫃門，逆時針方向轉動把手， 插入 主鑰匙逆時針方向轉動至鎖上。)

  • Page 9: 六﹑其他功能

    更改操作如下: 六﹑ 其他功能 1﹑在開門狀態下，按 鍵 ，輸入用戶密碼/主密碼， 按 6.1﹑ 主鑰匙+緊急鑰匙開啟 鍵 ，顯示屏會出現 ”SET ” 。 如遺忘密碼或電池耗盡情況下，可以使用主鑰匙+緊急鑰 2﹑按 “1”鍵 ，再按 鍵 匙開啟。 3﹑用戶根據需要選擇相應的開門模式 (1.2.3.4) ， 再按 ” ” 鍵確認，顯示屏會出現 ”dONE” ，並發出 咇咇 兩 6.2﹑ 刪除所有指紋跟密碼，回復出廠設定 聲，表示模式已成功更改。 打開保險箱，取出1粒電池 ，一直按著登記開關 (保險箱 1﹑ 輸入用戶密碼 按 鍵...
  • Page 10 6.4 ﹑ 開門記錄查詢 1﹑ 輸入用戶密碼 按 鍵 按 鍵 可儲存最多112條記錄，數量超過會覆蓋舊記錄。 1﹑ 在開門狀態下，按 鍵 ，輸入用戶密碼/主密碼 ， 按 鍵 ，顯示屏會出現 ”SET”。 2﹑ 按“2” 鍵 按 鍵 2﹑按 “2”鍵 ，再按 鍵進入開門記錄查詢。 3 按 “8”鍵向上翻查 ，按 “0 ”鍵向下翻查， 按 “ * ”鍵 ﹑ 或 鍵退出。...
  • Page 11 6.5﹑ 輸入密碼時 顯示 / 隱藏所輸入數字 1﹑ 在開門狀態下，按 鍵 ，輸入用戶密碼/主密碼，按 連續按2次 “* ” 鍵 ， 按 鍵 ，會發出”咇咇”兩聲。若顯 鍵 ，顯示屏會出現 ”SET” 。 示屏出現 ”o-ON” ，表示已完成隱藏設置。若顯示屏出 2﹑按 “3” 鍵 ，再按 鍵，顯示屏會出現 ”L-OFF” 。 現 ”o-OFF” ，表示已完成顯示設置。 3﹑重覆1,2步驟 可重啟照明燈。 連續按2次 “* ” 按 鍵...
  • Page 12 2﹑在關門狀態下，保險箱外力撞擊或搬動，警報器會響起一 3﹑按 “ 0 “鍵向下調整，按 “ 8 “鍵向上調整。 分鐘。 4﹑按 “ * ”鍵退出，按 鍵確認。顯示屏會出現 ”dONE”表示設定 3﹑保險箱門開啟了5分鐘還沒有鎖上時，警報器會響起10秒 完成。 靈敏度如下: 當警報器響起時，輸入正確密碼/指紋可停止警報聲。 AL-1: 最低1級靈敏度 AL-2: 2級靈敏度 注: 於門開狀態下，第1及第2項警報器不會響起。 AL-3: 3級靈敏度 AL-4 4級靈敏度 AL-5: 最高5級靈敏度 AL-ON: 啟動警報器 AL-OFF: 關上警報器 注意 當關上警報器後，需手動啟動警報器。操作如下: ” ” 在關門狀態下，連續按2次 鍵，...

  • Page 13: 七﹑安裝指南

    4﹑設置密碼完成 2﹑按 “5”鍵，再按 鍵，顯示屏顯示 ”U-OFF”表示靜音。顯示屏 5﹑順時針方向轉動密碼鎖便可鎖上 顯示 ”U-ON”取消靜音。 開 6.10﹑更換電池 當電池量低時，使用時顯示屏會顯示”LO-BAT”提醒更換電池。 轉盤 關 電池量低 七﹑安裝指南 為降低盜竊風險，穩固地安裝保險箱至為重要。請使用隨保險 箱附送的螺栓將保險箱固定在堅固的磚牆上。 6.11﹑保險箱內小抽屜密碼鎖設置 (部分型號) 建議專業安裝人員安裝以獲得最佳效果。 出廠密碼為: 0-0-0 保險箱預設有2個安裝孔於背面, 2個安裝孔於底部。安裝孔被內 打開小抽屜密碼鎖: 逆時針方向轉動密碼鎖，此時輕拉轉盤即 襯覆蓋, 請先用工具從後面戳穿安裝孔內襯, 方便定位。 可打開小抽屜。 設置小抽屜密碼: 1﹑在開門狀態下 鉛筆 扳手 電鑽 2﹑可用筆/棒狀物一直按著密碼鎖下方的設置小孔 2 顆磚牆用之固定螺栓 (建議所需工具) (隨保險箱附送) 3﹑直至調到個人密碼後鬆開設置小孔...
  • Page 14 2﹑ 移開保險箱，在標記的位 1﹑ 用鉛筆通過安裝孔在 牆壁上做標記。 置上用12毫米鑽頭鑽兩個安 裝孔 (鑽孔深度以附設螺栓長 度為宜)。 4﹑ 收緊固定螺栓，並確定保險 3﹑ 將保險箱安裝孔與牆壁上 箱已足夠穩固。 鑽孔位置對齊, 用附設螺栓由 櫃內向外插入牆上鑽孔。...
  • Page 15 User Manual For models: Elite Digital Safe Series YSELC/330/B1 YSELC/330/W1 YSELC/450/B1 YSELC/450/W1 YSELC/580/W1 YSELC/580/B1 YSELC/680/W1 YSELC/680/B1 YSELC/900/W1 YSELC/900/B1 YSELC/1100/W1 YSELC/1100/B1 YSELC/1500/W1 YSELC/1500/B1 Thank you for choosing the Yale Elite Digital Safe. Please keep manual safe for future reference. AS01-R1 (EN)
  • Page 16 CONTE NT 1. Important Information 2. Display 3. Basic Set Up 4. Unlock the Safe 5. Lock the Safe 6. Additional Functions 7. Installation...
  • Page 17 2. Display 1. Important Information Master Key Hole LED Display ingerprint Sensor To reduce the risk of theft, it is essential that your safe is securely fixed,Please use the included bolts and secure the safe to a solid concrete floor. For maximum performance and correct installation,a professional locksmith is recommended to install the safe.
  • Page 18 3.2 Unlock the Safe 3.3 Install Battery Get the batteries from the package. Put them in the battery box as per the diagram. Battery Box 3.4 Register Fingerprint Open the cover of Manual Override Key. The default fingerprint is empty so any fingerprint can unlock the safe.
  • Page 19 Set Up Button Press the set up button 3.5 Reset Master Code (redbutton inside the battery box). The system will make a “Beep” The default master code is 88888888. sound and the display “FINGER” will be shown. *Note: It is important for user to re-program the User Passcode and Master Code for a new safe as soon as it is in place.
  • Page 20 3.6 Change / Add User Passcode When it displys “ADD”, input new User Passcode then press to confirm.The display “AGAIN” is shown means input the The default User Passcode is 1234 (User passcode can be same new User Passcode again then press to confirm.The 4 –...
  • Page 21 4.2 User Fingerprint + Master Key Put the Master Key in within 5 seconds and turn clockwise until you see “OPENED” in display. Pull the key gently or turn the Place your finger on the sensor until you hear 2 “Beep” handle in clockwise to open the safe.
  • Page 22 4.3 User Passcode + Fingerprint + Master Key Put the Master Key in within 5 seconds and turn clockwise until you see “OPENED” in display. Pull the key gently or turn the handle in clockwise to open the safe. In resting mode, press “*” and enter User Passcode then press (You can reverse step 2 and 3.) to confirm.
  • Page 23 6. Additional Functions 5. Lock the Safe Close the door and turn the handle anticlockwise. Lock the 6.1 Master Key + Manual Override Key safe with the Master Key anticlockwise. When the user forget the passcode or under no battery, Note: Close the door gently and be aware of the fingers.
  • Page 24 6.4 Track the Access Open the safe door, press and enter User Passcode then press to enter administration mode when the display shows “SET”. The system can save up to 112 access record, old record will be erased accordingly. Press “1” and press to change the setting.
  • Page 25 6.5 Turning Display On / Off Press to start Enter User Passcode Press to confirm In the resting mode, press 2 times “*” and then press until you hear 2 “Beep” sound. The display shows “o-ON”, means the display is ON; the display shows “o-OFF” means the display is OFF.
  • Page 26 6.7 Alarm Setting 6.6 Lighting Setting (1) The alarm will ring for 1 minute after 3 consecutive wrong Unlock the safe and the light will be on and it will switch off passcode entry / 5 consecutive wrong fingerprint entry. Enter the automatically after the safe door is closed.
  • Page 27 6.8 Change the Alarm Sensitivity 6.9 Button Sound On/Off (1) Open the door and press to activate the system. Input the (1) Open the safe door and press to activate the system. Input the Passcode (User Passcode / Master Code) and press Passcode (User Passcode / Master Code) and press (2) The display shows “SET”, press “5”...
  • Page 28 (2) Remove the safe and drill the holes as marked. If needed, drop the plugs in the Re-set the drawer’s passcode: drilled holes. (3) Reposition the safe over the holes. Drop the bolts and washers through the (1) Unlock the drawer and you will see a small button under the safe into the drilled holes.
