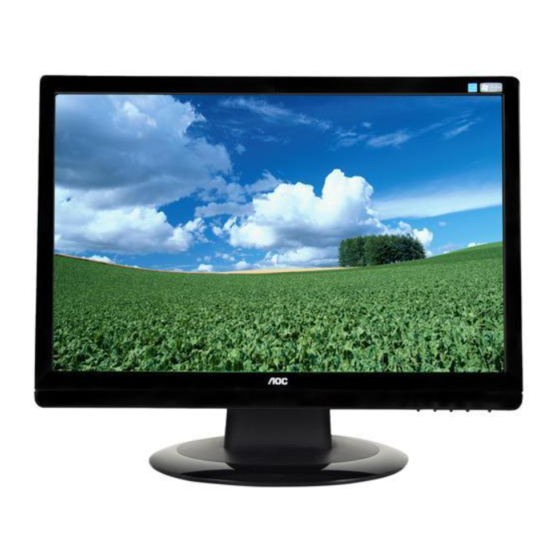

AOC 2019SW1 Manual
  1. Manuals
  2. Brands
  3. AOC Manuals
  4. Monitor
  5. 2019SW1
  6. Manual

AOC 2019SW1 Manual

Hide thumbs Also See for 2019SW1:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Installing & Removing the Base
Install
Remove

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2019SW1 and is the answer not in the manual?

Questions and answers

Related Manuals for AOC 2019SW1

Summary of Contents for AOC 2019SW1

  • Page 1 Installing & Removing the Base Install Remove...

  • Page 2: Operation Instructions

    Operation Instructions Thank you for purchasing this monitor, a high-resolution multi-scan color monitor. Please read this guide thoroughly before installation. FCC RADIO FREQUENCY INTERFERENCE STATEMENT WARNING: (FOR FCC CERTIFIED MODELS) This monitor has been tested and found compliant with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.

  • Page 3: Table Of Contents

    Content Safety Precautions ................1 Installation ..................2-3 Control Panel Buttons.................4 OSD Menu Functions ..............5-7 Technical Information................8 Care and Maintenance ...............9 Troubleshooting ..................9...

  • Page 4: Safety Precautions

    Safety Precautions This monitor is manufactured and tested on a ground principle that a user’s safety comes first. However, improper use or installation may result danger to the monitor as well as to the user. Carefully go over the following WARNINGS before installation and keep this guide handy.

  • Page 5: Installation

    Installation Congratulation for purchasing this monitor of high performance! This monitor comes with the following accessories :  Power cable  D-Sub cable  User’s guide  Warranty Documents Optional contents (depends on connectors of monitor):  Audio cable...

  • Page 6: Connecting The Monitor

    Connecting the Monitor 1. Connect power cord Connect the power cord to a properly grounded AC outlet, then to the monitor. 2. Connect Analog video cable (D-Sub cable) Make sure both monitor and computer are powered OFF. Connect the video cable (D-Sub cable) to the computer.

  • Page 7: Control Panel Buttons

    Control Panel Buttons Use the control buttons on the LCD Monitor to display the On Screen Display(OSD) menu. Below is a list of the control button functions. Note: Please be advised that some illustrations are simulated for your reference. Display main menu. Exit from OSD menu.

  • Page 8: Osd Menu Functions

    OSD Menu Functions This LCD Monitor has been adjusted to optimal setting before shipment.If needed, adjustment to the monitor setting can also be made using the OSD menu. (Example) Note: Audio Menu will not appear if you purchased unit has not built-in speaker.
  • Page 9 Short Cuts Function from the button(s) Auto Image Adjust: To auto adjust Horizontal Position,Vertical Position, Phase (Fine Tune) and Clock (H. Size) of the screen. Contrast : To adjust the foreground white level of screen image. ▲ ▼ : increase contrast, : decrease contrast.
  • Page 10 H./V. Position : To adjust the horizontal and vertical position of the video. ▲ ▼ H. Position : : move screen to the right, : move screen to the left. ▲ ▼ V. Position : : move screen up, : move screen down. Fine Tune : To adjust the delay time of data and clock.

  • Page 11: Technical Information

    Technical Information LCD Panel 20”(20.1” Viewable Image Size) TFT Energy Star compliant VESA Power Management DPMS compatible < 1 W WSXGA 1680 x 1050 max. Vertical Frequency 60Hz Displayable Resolution max. Pixel Dimension 0.258 x 0.258mm Tilt 0°~20° Active Display Area 433.44mm x 270.9 mm Operating: 0°C ~ +40°C Temperature...

  • Page 12: Care And Maintenance

    Care and Maintenance Care  Avoid exposing your monitor directly to sunlight or other heat source. Place your monitor away from the sun to reduce glare.  Put your monitor in a well ventilated area.  Do not place any heavy things on top of your monitor.  Make certain your monitor is installed in a clean and moisture-free area.
  • Page 13 Instructions d’Utilisation Merci d’avoir acheté ce moniteur couleur multi-scan à haute résolution. Veuillez lire attentivement ce guide avant l’installation. COMMUNIQUE D’AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC) Ce moniteur a été testé et à été trouvé conforme aux limites pour un appareil numérique de Classe B, suivant la partie 15 des règlements de la FCC.
  • Page 14 Contenu Précautions de Sécurité ..............1 Première Installation ................2-3 Boutons de panneau de commande (Par exemple) ......4 Utiliser les fonctions d’affichage d’écran (OSD) ......5-8 Informations Technique ..............9 Soins et Maintien ................10 En Cas de Problème ................10...

  • Page 15: Précautions De Sécurité

    Précautions de Sécurité Ce moniteur à été fabriqué et testé à partir du principe que la sécurité de l’utilisateur est primordiale. Néanmoins, l’utilisation ou l’installation incorrecte peut causer un danger à l’appareil aussi bien que à l’utilisateur. Lisez attentivement les AVERTISSEMENTS suivants avant de commencer l’installation et gardez ce guide à...

  • Page 16: Première Installation

    Première Installation Félicitations avec votre achat de ce moniteur de haute performance! Ce moniteur est fourni avec les accessoires suivants:  Cordon d’Alimentation  Câble D-Sub  Guide de l’utilisateur  Documents de garantie Contenu facultatif (dépend des connecteurs de moniteur) :  Câble Audio...
  • Page 17 Connecter le moniteur 1. Connectez le cordon d’alimentation Connectez le cordon d’alimentation au dos du moniteur. Branchez le cordon d’alimentation dans une prise de courant proche. 2. Connecter le câble Analogique vidéo (Câble D-Sub) Assurez-vous qu’à la fois le moniteur et l’ordinateur sont bien SOUS tension. Connectez le câble vidéo (câble D-Sub) de la sortie D-Sub sur l’ordinateur.

  • Page 18: Boutons De Panneau De Commande (Par Exemple)

    Boutons de panneau de commande (Par exemple) Use the control buttons on the LCD Monitor to display the On Screen Display(OSD) menu. Below is a list of the control button functions. Note : Soyez conseillé svp que quelques illustrations sont simulées pour votre référence.

  • Page 19: Utiliser Les Fonctions D'affichage D'écran (Osd)

    Utiliser les fonctions d’affichage d’écran (OSD) Ce moniteur LCD a été ajusté pour les réglages optimaux avant expédition. En cas de besoin, les réglages du moniteur peuvent être adjustés à l’aide du menu OSD. (Par exemple) Note : L’acoustique ajustent la fonction dépend du produit Spec.
  • Page 20 Fonction de raccourci par bouton(s) Ajuste automatiquement Réglage automatique (Auto Image Adjust) : la position horizontale, la position verticale, la phase(accord fin) et l’horloge (taille H). Contraste (Contrast) : Pour ajuster le niveau blanc du premier plan de l’image de l’écran. ▲...
  • Page 21 Taille horizontale (Horizontal Size) : Ajuste la largeur de l’image de l’écran.▼ : diminue la largeur de l’image de l’écran, ▲ : augmente la largeur de l’image de l’écran. Position H./V. (H./V. Position) : Pour ajuster la position horizontale et verticale de la vidéo.
  • Page 22 Interruption OSD (OSD Time Out) : Pour désactiver automatiquement l’affichage d’écran (OSD) après une durée prédéfinie. Arrière plan OSD (OSD Background) : Vous permet d’activer ou de désactiver l’arrière plan à l’écran. Rappel de mémoire (Memory Recall) : Pour rétablir les paramètres d’usine pour les contrôles vidéo et/ ou audio.

  • Page 23: Informations Technique

    Informations Technique Panneau LCD 20”(20.1” Viewable Image Size) TFT Energy Star compliant VESA Gestion de Courant DPMS compatible < 1 W WSXGA 1680 x 1050 max. Fréquence Résolution Affichable Verticale maximale de 60Hz. Dimension des Pixels 0.258 x 0.258 mm Couleur de l’affichage LCD 16.7 M Inclination...

  • Page 24: Soins Et Maintien

    Soins et Maintien Soins  Evitez d”exposer le moniteur directement à la lumière du soleil ou à une autre source de chaleur. Placez votre moniteur détourné du soleil pour éviter des reflets.  Placez votre moniteur dans un emplacement bien ventilé.  Ne mettez pas d’objet lourd sur le moniteur.
  • Page 25 Instrucciones de operación Gracias por comprar este monitor, un monitor color multi-scan de alta resolución. Por favor lea esta guía minuciosamente antes de hacer la instalación. ACUERDO DE INTERFERENCIA DE RADIO FRECUENCIA PARA FCC ADVERTENCIA: (PARA MODELOS CERTIFICADOS COMO FCC) Este monitor ha sido probado y encontrado en regla con los límites para la clase B de mecanismos digitales, en conformidad con la parte 15 de las Reglas FCC.
  • Page 26 Contenido Precauciones de Seguridad ...............1 Primera Configuración ..............2-3 Botones del panel de control (Por ejemplo) ........4 Funciones del menú de OSD ............5-7 Información Técnica ................8 Mantenimiento y Cuidado ..............9 Solución de Problemas...............9...

  • Page 27: Precauciones De Seguridad

    Precauciones de Seguridad Este monitor ha sido manufacturado y probado bajo el principio de que la seguridad del usuario es lo primero. Sin embargo, el uso o la instalación impropia puede resultar de peligro para el monitor tanto como para el usuario. Lea cuidadosamente las siguientes ADVERTENCIAS antes de la instalación y conserve a mano esta guía.

  • Page 28: Primera Configuración

    Primera Configuración Gracias por comprar este monitor de alto rendimiento! Este monitor viene con los siguientes accesorios:  Cable toma de corriente  Cable VGA  Guía de usuario  Guía Rápida  Documentos de Garantía Contenido opcional (depende de los conectadores del monitor):  Cable Audio...

  • Page 29: Conectar El Monitor

    Conectar el monitor 1. Conecte el cable de toma de corriente Enchufe el cable que toma la corriente a un toma corriente y después al monitor 2. Conectar el cable de vídeo (cable D-Sub) Asegúrese de que tanto el monitor como el equipo están APAGADOS. Conecte el cable de vídeo (cable D-Sub) entre la salida D-Sub del equipo.

  • Page 30: Botones Del Panel De Control (Por Ejemplo)

    Botones del panel de control (Por ejemplo) Utilice los botones del control en el monitor del LCD para exhibir encendido el menú de la exhibición de pantalla (OSD). Abajo está una lista de las funciones del botón del control. Nota: Aconséjese por favor que algunas ilustraciones están simuladas para su referencia.

  • Page 31: Funciones Del Menú De Osd

    Funciones del menú de OSD Este monitor del LCD se ha ajustado al ajuste óptimo antes del envío. Si está necesitado, el ajuste al ajuste del monitor se puede también hacer usando el menú de OSD. Por ejemplo Nota: El menú audio no aparecerá si usted compró la unidad tiene no altavoz incorporado.
  • Page 32 La Función de Atajo del botón(es) Ajuste automático (Auto Adjust) : Ajuste automático de posición horizontal, posición vertical, fase (ajuste fino) y reloj (Tamaño-H). Contraste (Contrast) : Ra ajustar el nivel de blanco de la imagen en pantalla. ▲ ▼ : aumentar contraste, : disminuir contraste.
  • Page 33 Posición H./V. (H./V. Position) : Para ajustar la posición horizontal y vertical del video. ▲ ▼ Posición H : : mueve la pantalla a la derecha, : mueve la pantalla a la izquierda. ▲ ▼ Posición V : : mueve la pantalla hacia arriba, : mueve la pantalla hacia abajo.

  • Page 34: Información Técnica

    Información Técnica Panel LCD 20” (20.1” Viewable Image Size)TFT En conformidad con Energy Star Compatible con VESA DPMS compatible Administración de energía < 1 W WSXGA máximo 1680 x 1050. Frecuencia Resolución Visualizable Vertical máxima 60Hz. Dimensión de Píxel 0.258 x 0.258 mm Visualización del Color LCD 16.7 M Inclinación...

  • Page 35: Mantenimiento Y Cuidado

    Mantenimiento y Cuidado Cuidado Evite exponer el monitor directamente a la luz del sol o otra fuente de calor.  Coloque su monitor lejos del sol para reducir el deslumbramiento.  Coloque su monitor en un área bien ventilada. No ponga nada pesado sobre el ...
  • Page 36 Instruções de funcionamento Obrigado por ter escolhido este monitor a cores, com múltiplos traços e de alta resolução. Leia este guia cuidadosamente antes de efectuar a instalação. DECLARAÇÃO DA FCC DE INTERFERÊNCIA DA FREQUÊNCIA DE RÁDIO AVISO: (PARA MODELOS COM CERTIFICAÇÃO DA FCC) Este monitor foi testado e verificou-se que cumpre os limites de um dispositivo digital de Classe B, de acordo com a parte 15 das regras da FCC.
  • Page 37 Conteúdo Precauções de segurança ..............1 Instalação e configuração iniciais ............2-3 Teclas do painel de controle ..............4 Funções do menu de OSD ..............5-8 Informação técnica ................9 Cuidados e Manutenção..............10 Resolução de problemas ..............10...

  • Page 38: Precauções De Segurança

    Precauções de segurança Este monitor é fabricado e testado com base no princípio de que a segurança do utilizador vem em primeiro lugar. No entanto, a utilização ou instalação indevidas podem colocar o monitor em risco bem como o utilizador. Consulte cuidadosamente a secção seguinte de AVISOS antes de efectuar a instalação e tenha este guia à...

  • Page 39: Instalação E Configuração Iniciais

    Instalação e configuração iniciais Parabéns por ter escolhido este monitor de alto desempenho! Este monitor é fornecido com os seguintes acessórios:  Cabo de poder  Cabo D-Secundário  Guia do usuário  Documentos de garantia Índices opcionais (depende dos conectores do monitor):  Cabo audio...
  • Page 40 Conectando o monitor 1. Conectar o cabo de alimentação Ligue o fio eléctrico a uma tomada de corrente CA com uma ligação à terra, e depois ao monitor. 2. Conecte o cabo video (cabo D-Sub) Certifique-se de que o monitor bem como o computador se encontram desligados (OFF).

  • Page 41: Teclas Do Painel De Controle

    Teclas do painel de controle Usar as teclas do controle no monitor do LCD para indicar sobre o menu da visualização óptica (OSD). Abaixo está uma lista das funções da tecla do controle. Nota: Ser recomendado por favor que algumas ilustrações estão simuladas para sua referência.

  • Page 42: Funções Do Menu De Osd

    Funções do menu de OSD Este monitor do LCD foi ajustado ao ajuste óptimo antes da expedição. Se necessário, o ajuste ao ajuste do monitor pode igualmente ser feito using o menu de OSD. (Exemplo) Nota: O menu audio não aparecerá se você comprou a unidade tem não altofalante interno.
  • Page 43 Função de Short Cuts das teclas Ajuste automático (Auto Image Adjust) : Para ajustar automaticamente as funções da Posição horizontal (Horizontal Position), a Posição vertical (Vertical Position), a Fase (Phase) (Sintonização precisa) e o Relógio (Clock) (tamanho H.) do ecrã. Contraste (Contrast) : Para ajustar o nível de branco do primeiro plano da imagem do ecrã.
  • Page 44 Tamanho Horizontal (Horizontal Size) : Para ajustar a largura da imagem do ecrã. ▼ ▲ : reduzir a largura da imagem do ecrã, : aumentar a largura da imagem do ecrã. Posição H./V. (H./V. Position) : Para ajustar a posição horizontal e vertical do vídeo.
  • Page 45 Limite de tempo da OSD (OSD Time Out) : Para desligar automaticamente a opção da OSD após um período predefinido de tempo. Fundo OSD (OSD Background) : Permite ao utilizador activar (On) oudesactivar (Off) a opção do Fundo OSD Off . Reinicialização da memória (Memory recall) : Para reinicializar as predefinições para os controlos de vídeo...

  • Page 46: Informação Técnica

    Informação técnica Especificações técnicas Painel LCD 20” (20.1” Viewable Image Size) TFT VESA em cumprimento da norma Energy Star Compatível com DPMS Gestão do consumo < 1 W WSXGA 1680 x 1050 máx. Frequência vertical 75Hz Resolução exibida máx. Dimensão dos pixéis 0.258 x 0.258 mm Inclinação 0°~0°...

  • Page 47: Cuidados E Manutenção

    Cuidados e Manutenção Cuidados  Evite expor o monitor à luz solar directa ou qualquer outra fonte de calor. Coloque o monitor longe do sol para reduzir o encadeamento.  Coloque o monitor numa área bem ventilada.  Não coloque objectos pesados em cima do monitor.  Certifique-se de que o monitor se encontra instalado numa área limpa e sem humidade.
