I – DESCRIPTION
Les Terminaux Audio Réseau de la famille TA-4000 peuvent
convertir des signaux audios analogiques en signaux audio
numériques de haute qualité. Les Terminaux Audio
peuvent être utilisés en mode autonome pour transporter
des flux statiques ou géré par « PA manager » dans des
systèmes plus complexes.
Le Terminal Audio Réseau dispose de canaux audios
configurables en entrée (Encodeur audio-IP) ou en sortie
(Décodeur IP-audio) symétrique mono. L'encodeur permet
de convertir une entrée audio en un flux unicast ou
multicast alors que le décodeur permet de convertir un
flux réseau entrant en une sortie audio.
Il dispose d'une interface ETHERNET pour le raccordement
au réseau IP de type LAN ou Internet.
Le Terminal Audio dispose également de 2 entrées logique
(GPI) et de 2 sorties logiques (GPO).
Il permet le raccordement de pupitres bus BOUYER type
GX-3016, GXT-4000...
Reference

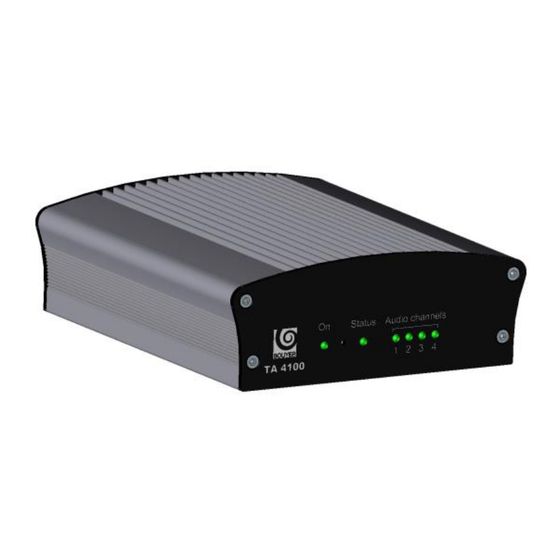

TA-4100
Terminal audio réseau IP 4 canaux
TA-4101
Terminal audio réseau IP 4 canaux rack 19¨
TA-4102
Terminal audio réseau IP 8 canaux rack 19¨
TA-4103
Terminal audio réseau IP 12 canaux rack 19¨
BOUYER INDUSTRIE
1270, avenue de Toulouse
82000 Montauban – France

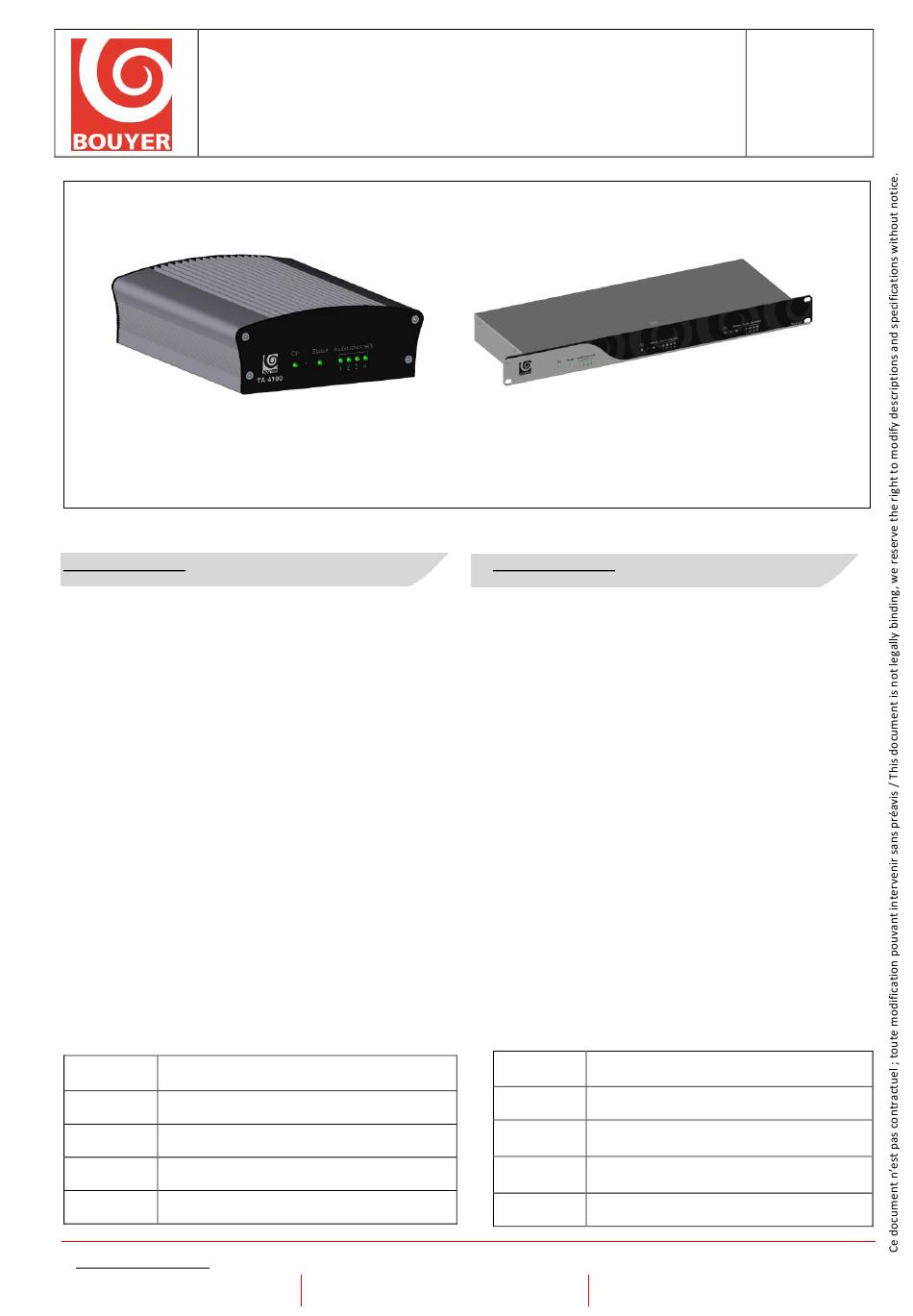

TA-4000
Terminaux audio réseau IP multi-canaux
Multichannel Audio IP network terminals
Description
Tél : +33 (0)5 63 21 30 00
Fax : +33 (0)5 63 03 08 26
I – DESCRIPTION
The TA-4000 Family Network Audio terminals can
convert audio analog signals to high quality audio digital
signals. The Network Audio terminals can be used in
stand alone mode to transport static streams or
managed by « PA Manager » software in more complex
Public Address systems.
The Network Audio terminal has audio channels that can
be configured as input (Audio-IP encoder) or as output
(Audio-IP decoder). The Encoder converts an audio
analog input to an unicast or a multicast stream, while
the Decoder converts an incoming network stream to an
audio anlog output.
It has an ETHERNET interface for connection to the LAN
or Internet IP network.
The Audio Terminal also has 2 logic general purpose
inputs (GPI) and 2 logic general purpose outputs (GPO).
It allows the connection of BOUYER Bus Console such as
GX-3016, GXT-4000 ...
Reference
TA-4100
4 channels audio IP network terminal
TA-4101
4 channels audio IP network 19¨ rack
terminal
TA-4102
8 channels audio IP network 19¨ rack
terminal
TA-4103
12 channels audio IP network 19¨ rack terminal
bouyerfrance@bouyer.com
www.bouyer.com
Code : 595512
Date : 04/2018
Version : 2
Description
1
Advertisement
Table of Contents
Related Manuals for Bouyer TA-4100
Summary of Contents for Bouyer TA-4100
- Page 1 (GPI) et de 2 sorties logiques (GPO). inputs (GPI) and 2 logic general purpose outputs (GPO). Il permet le raccordement de pupitres bus BOUYER type It allows the connection of BOUYER Bus Console such as GX-3016, GXT-4000… GX-3016, GXT-4000 ...
-
Page 2: Safety Instructions
To prevent accidents, this unit must be securely fastened Pour éviter tout accident, cet appareil doit être fixé de in accordance with the instructions. façon sûre, conformément aux instructions. BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban –... -
Page 3: Mise Au Rebut
à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition. BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban –... -
Page 4: Caracteristiques Techniques
Température : ……………………………………….……-5°C à 50 °C Temperature : ……………………………………….……-5°C à 50 °C Dimension : Dimension : TA-4100…………….…………………………………..……155x135x50 TA-4100…………….…………………………………..……155x135x50 BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban – France Fax : +33 (0)5 63 03 08 26... - Page 5 ⑤ Bornier GPI ⑥ GPO terminal block ⑥ Bornier GPO ⑦ RJ-45 BOUYER Console jack ⑦ Connecteur pupitre Bus BOUYER RJ-45 ⑧ Earth connection (TA-4101, TA-4102, TA-4103) ⑧ Connexion terre (TA-4101, TA-4102, TA-4103) Face avant / Front panel TA-4100 Face arrière / Rear panel TA-4100 ...
- Page 6 ↓: Ground • • Raccordement liaison symétrique 3 fils : 3pts Balanced line connection : BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban – France Fax : +33 (0)5 63 03 08 26...
- Page 7 24V. Le TA-400x peut fournir au maximum 140mA sous at 24 V. The TA-400x can provide up to 140 mA at + 24V. +24V. BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban –...
- Page 8 IP par défaut 192.168.0.10. use 192.168.0.10 as default IP address. Pour configurer un TA-410x, il est nécessaire d’utiliser To set-up a TA-410x, you have to use Bouyer Discover l’utilitaire Bouyer Discover Tool, téléchargeable sur le site Tool, which is downloaded from www.bouyer.com.
- Page 9 Version : 2 Bouyer Discover Tool Bouyer Discover Tool Grace à Bouyer Discover Tool, tous les périphériques IP With the Bouyer Disconver Tool, all the Bouyer IP devices Bouyer du réseau sont automatiquement détectés. are automatically detected Once the utility is launched, Une fois l’utilitaire lancé, cliquez...
- Page 10 Version : 2 Web IHM - Expert Web HMI - Expert La web IHM est accessible directement depuis le Bouyer The web HMI is reachable from Boyer Discover Tool, as Discover Tool, comme vu précédemment ou directement de explained before, or directly from web navigator with depuis un navigateur Web avec l’adresse IP du produit.
- Page 11 Configuration du tunneling GPIO GPIO Tunneling setting Cette fonction permet en associant 2 appareils répartis sur This function allows by associating 2 devices distributed BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban – France Fax : +33 (0)5 63 03 08 26 www.bouyer.com...
- Page 12 - Green fast blinking (20 sec.) : identification phase d’identification de l’appareil par l’utilitaire BOUYER of the device by BOUYER DISCOVERY application DISCOVERY. - Green fast blinking (2 sec.) : factory RESET - Vert clignotant rapide (2 sec.) : acquittement de la...
-
Page 13: Examples Of Use
Le TA-4100 #1 est utilisé en entrée avec le canal 1, le TA- 4100 #2 en sortie, sur le canal 3. 4100 #2 en sortie, sur le canal 3. TA-4100 #2 TA-4100 #1 BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban – France Fax : +33 (0)5 63 03 08 26 www.bouyer.com... - Page 14 1 du microphone console is connected to channel 1 of the TA- TA-4100, ce qui donne : 4100, which gives: BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban –...
- Page 15 TA-4100 # 2 (TA-4100 of the destination of flux), disponible sur le Bouyer Dicover Tool. the stream), available on the Bouyer Dicover Tool. Le Port doit également être renseigné. Par convention, le The Port must also be informed. By convention, the port numéro de port peut commencer à...
- Page 16 4100#1 et se fait à partir de l’interface de configuration. and is done from the configuration interface. Le Type de flux est toujours Statique. The flow Type is still Statique. BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban – France Fax : +33 (0)5 63 03 08 26 www.bouyer.com...
- Page 17 Output 3 in our notre exemple. example. Ce qui donne : The correct configuration of the output is : BOUYER INDUSTRIE 1270, avenue de Toulouse Tél : +33 (0)5 63 21 30 00 bouyerfrance@bouyer.com 82000 Montauban – France Fax : +33 (0)5 63 03 08 26 www.bouyer.com...
