Xtant X1044 - TECHNICAL DATA REPORT Technical Data

Specifications
Free Air Resonance Fs
Volume Acoustic Suspension Vas
Total Q Qts
Electrical Q Qes
Mechanical Q Qms
DC Resistance Re
Linear Excursion (One Way) Xmax
Effective Piston Diameter D
RMS Power Handling RMS
Total Power Handling Total
Sensitivity 1W/1m SPLo
Reference Efficiency No
Frequency Response
Voice Coil Inductance Le
Gap Height
Voice Coil Height
Voice Coil Diameter
Magnet Weight
Motor Force BL
Compliance Cms
Total Moving Mass Mms
Moving Mass of Driver Mmd
Suspension Losses Rms
Effective Surface Area Sd
Mounting Diameter
Overall Diameter
Mounting Depth
Overall Depth
Speaker Displacement (Inside Box)
Speaker Displacement (Outside Box)
*Dual voice coil models measured with coils in parallel

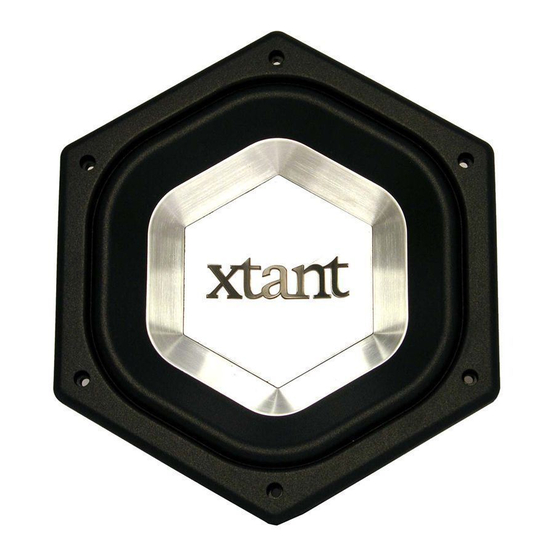

X1044 Technical Data Report - Xtant X Series 10" dual 4 Ohm Subwoofer
• Unique Hexagonal Styling -
• One piece NBR Surround and Gasket -
• Mica-filled polypropylene cone, with aluminum finish -
• Custom tooled, die cast aluminum basket -
• Spider Plateau Venting -
• Laminated, hot pressed, Nomex & Polycotton spider -
• Apical Voice Coil Former -
• Nickel plated, 8 gauge, spring loaded, compression terminals -
Especificaciones - Caractéristiques technique - Spezifikationen
30.1 Resonancia de atmósfera libre - Résonance à l' air libre - Free Air-Resonanz
1.21 Ft^3 (34.3 l)
Volumen de suspensión acústica - Suspension acoustique du volume - Äquivalenzvolumen
.47 Q total - Q totale - Gesamtgüte
.54
Q eléctrica - Q électrique - Elektrische Güte
3.42 Q mecánica - Q mécanique - Mechanische Güte
1.96 Ohm
Resistencia de CC - Résistance c.c. - Gleichstromwiderstand
.522" (13.3 mm)
Excursión lineal (unidireccional) - Course linéaire (unidirectionnelle) - Lineare Auslenkung (eine Richtung)
8.720" (.2215 m)
Diámetro efectivo del pistón - Diamètre utile du piston - Effektiver Kolbendurchmesser
500 Watts
Potencia máxima efectiva - Gestion puissance efficace - Nennbelastbarkeits-Effektivwert
2000 Watts
Potencia máxima total - Gestion puissance totale - Nennbelastbarkeits-Gesamtwert
84.3 dB
Sensibilidad - Sensibilité - Empfindlichkeit
0.17% Eficiencia de referencia - Rendement de référence - Bezugswirkungsgrad
30 - 150Hz
Respuesta de frecuencia - Réponse en fréquence - Frequenzgang
3.1 mH Inductancia de la bobina móvil - Inductance de la bobine mobile - Schwingspuleninduktivität
.393" (10.0 mm)
Altura del espacio - Hauteur du dégagement - Abstandshöhe
1.300" (33.0 mm) Altura de la bobina móvil - Hauteur de la bobine mobile - Schwingspulenhöhe
2.5" (63.5 mm)
Diámetro del Bobina móvil - Diamètre du Bobine mobile - Schwingspuledurchmesser
102 oz (2892 g)
Imán - Aimant - Magnet
10.80 Tm
Fuerza motriz - Force du moteur - Schwungkraft
.164 mm/N
Cumplimiento - Conformité - Compliance
169.9 g
Masa total en movimiento - Masse totale en déplacement - Gesamte bewegte Masse
165.5 g
Masa en movimiento del altavoz - Masse en déplacement de l' étage d' attaque - Bewegte Masse des Subwoofers
9.40 Pérdidas de suspensión - Pertes de suspension - Aufhängungsverlust
59.7 in^2 (.0385m^2)
Á rea superficial efectiva - Surface utile - Wirksame Oberfläche
9 1/8 " (231.8 mm) Diámetro de montaje - Diamètre de montage - Einbaudurchmesser
10 3/4 " (273.1 mm)
Diámetro total - Diamètre global - Gesamtdurchmesser
6 1/4 " (158.8 mm) Profundidad de montaje - Profondeur de montage - Einbautiefe
6 13/16" (173.0 mm)
Profundidad total - Profondeur globale - Gesamttiefe
200in^2 (3.3 l)
Desplazamiento del altavoz (caja interior) - Déplacement du haut-parleur (à l' intérieur de la boîte) -Lautsprecherverdrängung (im Gehäuse)
97in^2 (1.6 l)
Desplazamiento del altavoz (caja exterior) - Déplacement du haut-parleur (à l' extérieur de la boîte) - Lautsprecherverdrängung (außerhalb des Gehäuses)
Diseño Hexagonal Unico - Forme hexagonale unique - Einzigartige hexagonale Gestaltung
Juntas y Amortiguación NBR de una sola pieza - NBR d' une seule pièce son surround et joint - BAK Umfeld (Surround) und Dichtung aus einem Guss
Cono de aleación de Polipropileno con Mica - Cône polypropylene rempli de mica - Mika-gefüllter Polypropylen-Schalltrichter mit Aluminiumüberzug
Canasta moldeada de fundición de aluminio - Ouvragé sur commande, panier d' aluminium - Speziell gegossener Aluminiumkorb
Ventilación del Panel del Circuito de Suspensión - Conduit plateau Spider - Lüftung zwischen Lautsprechersuspensionen
Circuito de Suspensión de Nomex y Polialgodón - Spider de nomex et de polyester et coton - Laminierte, warmgepresste Nomex- und Polycotton-Suspensionen
Formador Cilíndrico de Bobina de Voz - Gabarit de bobine de voix apical - Sprechspulenkörper
Terminales de conexiones niqueladas - Terminals de compression - Galvanisierte, federgespannte Drahtanschlüsse in Drahtdicke 8
21A4151
