Dynex DX-B7PORT Manual D'installation

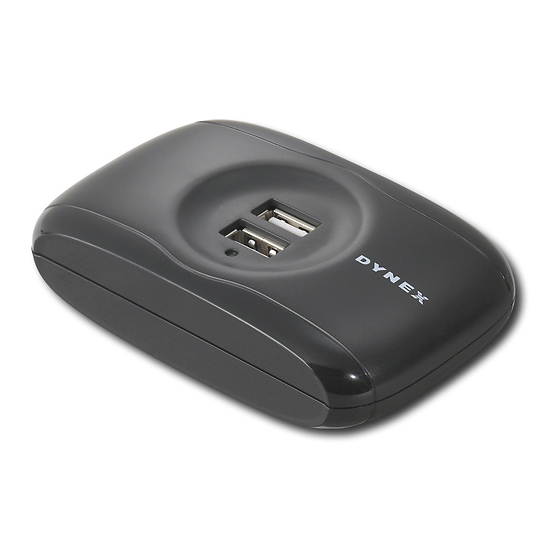

Concentrateur USB à 4 et 7 ports
DX-B4PORT • DX-B7PORT
Introduction
Félicitations d'avoir acheté ce produit Dynex de haute qualité. Ces
modèles DX-B4PORT et DX-B7PORT ont été conçus pour des
performances et une abilité exceptionnelles. Utiliser ce guide pour
la première mise en service du concentrateur.
Caractéristiques
• Compatibilité totale avec les périphériques USB 1.1 et USB 2.0
MD
• Compatible Windows 98 SE, Windows
MD
Windows XP, Windows Vista
MD
Mac OS X ou supérieur.
• Homologué par le forum de mise en œuvre de la norme USB
(USB-IF)
• Compatible avec la technologie prêt à l'emploi
• Compatible avec la technologie remplacement à chaud des
périphériques USB
• Quatre ou sept ports descendants de 480 Mbit/s
Contenu de la boîte
• Concentrateur à ports USB plus
• Adaptateur d'alimentation CA
• Guide d'installation rapide
• Câble USB
Spéci cations techniques
Ports ascendants
Ports descendants
Tension par port
Intensité par port
Mode d'alimentation
Température de service
Température
d'entreposage
Boîtier
Sortie de l'alimentation
Diamètre du connecteur
Couleur de la DEL témoin
d'alimentation principale
MD
ME, Windows
MD MD
, Windows 7 et
1
4 ou 7
+ 5 V c.c.
500 mA maximum (mode autoalimenté)
Autoalimenté et alimentation par bus
41 à 104 °F (5 à 40 °C)
- 4 à 140 °F (- 20 à 60 °C)
ABS
5 V c.c., 2,6 A (4 ports), 5 V c.c., 3,8 A (7 ports)
Extérieur : 0,138 pouces (3,5 mm)
Central : 0,039 pouces (1 mm)
Polarité du connecteur : broche
centrale positive
Éteinte : hors service
Verte : en service
Installation du concentrateur
1 Véri er qu'aucun périphérique USB n'est connecté au concen-
trateur.
2 Brancher l'adaptateur c.a. sur une prise secteur ou un parasur-
tenseur, puis le connecteur c.c. sur la prise c.c. d'alimentation
à l'arrière du concentrateur.
Remarque : il est possible d'utiliser le concentrateur sans
alimentation, lors de la connexion à des périphériques de
faible consommation tels que les claviers et les souris.
3 Brancher l'extrémité plate du câble USB fourni sur le port
descendant de l'ordinateur ou le port descendant d'un autre
concentrateur, puis brancher le mini connecteur USB du câble
sur le port ascendant à l'arrière du concentrateur.
MD
2000,
Windows détecte le concentrateur et installe le pilote requis
(l'assistant d'installation de nouveau matériel de Windows
[Install New Hardware Wizard] peut inviter l'utilisateur à
insérer le CD d'installation de Windows pour effectuer
l'installation).
Remarques :
• Le concentrateur doit être connecté à un ordinateur ou à un
concentrateur compatible USB 2.0 pour pouvoir fonction-
ner en mode à haut débit (débit de transfert de données de
480 Mbit/s). Si le concentrateur est connecté à un ordina-
teur ou à un concentrateur compatible USB 1.1, il
fonctionne uniquement à faible débit (1,5 Mbit/s ou
12 Mbit/s).
• Les pilotes des concentrateurs à haut débit sont inclus avec
la majorité des cartes PCI USB 2.0 et sont préinstallés en
même temps que les pilotes de la carte PCI. En cas d'achat
d'une carte de mise à niveau avant la disponibilité de la
prise en charge des concentrateurs à haut débit, véri er
auprès du détaillant de la carte PCI la disponibilité d'un
pilote USB 2.0 mis à jour.
4 Brancher le connecteur USB A du périphérique USB ou d'un
concentrateur additionnel, sur l'un des ports descendants du
concentrateur.
Remarque : lors du déplacement d'un périphérique d'un port
du concentrateur à un autre, il peut être nécessaire de
réinstaller les pilotes USB pour ce périphérique.
