Prime-Line N-6576 Manual

N-6576

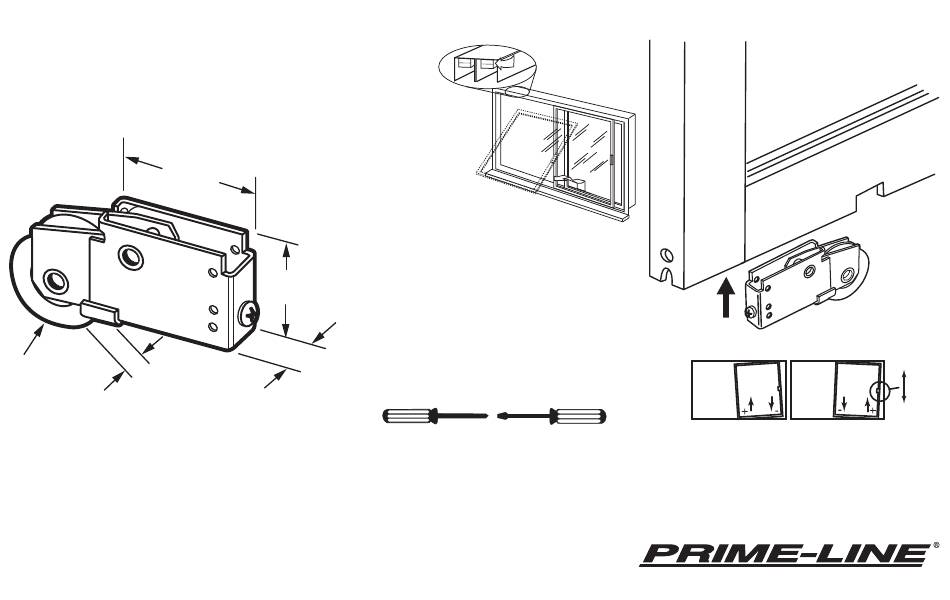

Mirrored door roller
Puerta de espejo: Rodillo
Galet de porte-miroir
1 1 - - 3 3 / / 4 4 " "
44.5 mm
1 1 - - 1 1 / / 2 2 " " O O . . D D . .
5 5 / / 1 1 6 6 " "
38 mm
8 mm
Nylon ball bearing (1-1/2")
Cojinete de balines de nilón (38 mm)
Roulement à billes en nylon (38 mm
NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
Check for anti-lift blocks
and bi-pass or remove.
Revise si existen bloqueos
que impidan levantar y
evítelos o sáquelos.
Vérifiez pour des blocs
anti-levage, contournez
ou enlevez-les.
Open completely, lift up and out.
Abra completamente, levante y saque.
Ouvrez complètement, levez et enlevez.
1 1 - - 3 3 / / 8 8 " "
35 mm
5 5 / / 8 8 " "
16 mm
HERRAMIENTAS REQUERIDAS
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
TOOLS NEEDED
OUTILS REQUIS
Screwdriver
Destornillador
Tournevis
Pry out and down
Adjust rollers and handle strike if necessary.
Regule las ruedas y golpéelas si fuese necesario.
Réglez les roulettes et la plaque de percussion si nécessaire.
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 6576-INS
