Prime-Line N-6566 Manual

N-6566
Pocket door guide
Puerta que se esconde en la pared: Guía
Guide de porte escamotable
3 3 - - 1 1 / / 4 4 " "
82.5 mm
1 1 1 1 / / 3 3 2 2 " "
9 mm
1 1 - - 1 1 / / 4 4 " "
32 mm
For Doors 1-3/8" Thick
Para puertas 3.5 cm espeso
Pour les portes 3.5 cm épias
NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.

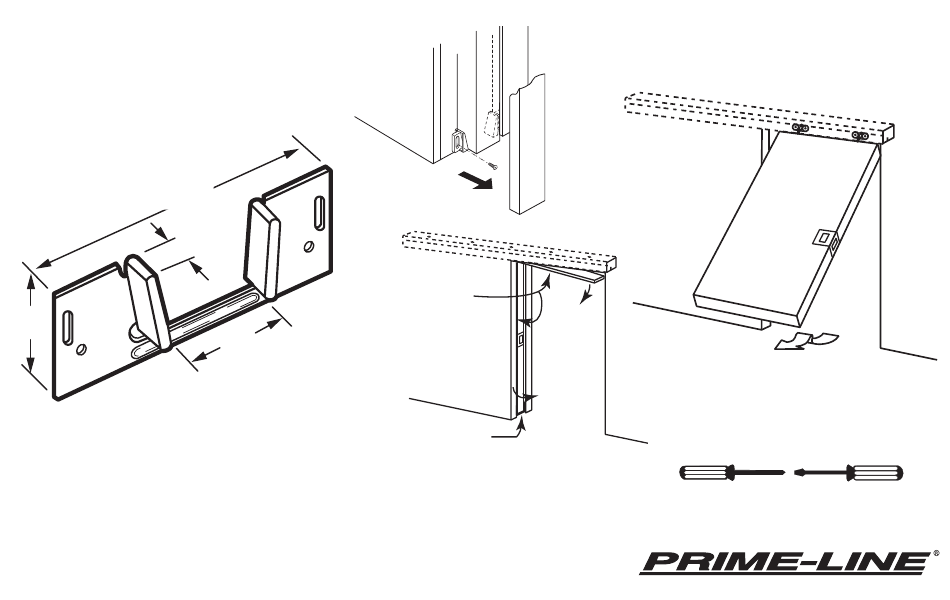

If needed, remove finish
molding and tilt out door
for access.
Si se requiere, saque la
moldura de acabado e
incline la hoja de la puerta
hacia fuera para tener acceso.
1 1 - - 5 5 / / 8 8 " "
41 mm Si requis, enlevez la moulure
de finition et inclinez la
porte vers l'extérieur
pour permettre l'accès.
Guide
Guía
Guide
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
N 6566-INS
Screwdriver
Destornillador
Tournevis
