Prime-Line E-2082 Manual

E-2082
Patio door keeper
Puerta de patio: Defensor
Loqueteau de porte de patio
19 mm
1-11/16"
43 mm

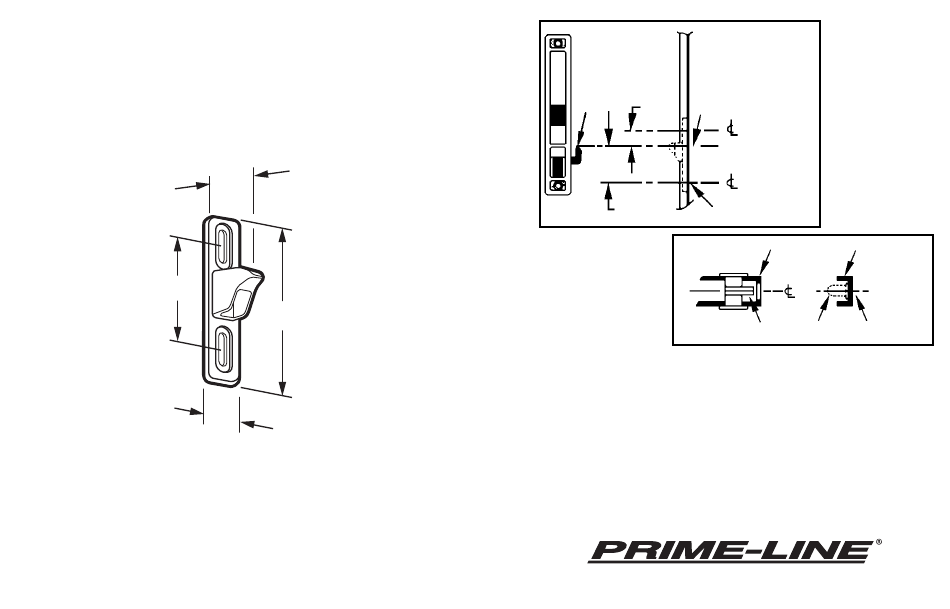

NOTE: Installation drawings are typical for this style of replacement part.
They may not show a part identical to the one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este
tipo; por lo que podrían no mostrar una pieza idéntica a la que usted esté
instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce
de rechange. Ils pourraient ne pas illustrer une pièce identique à celle que
vous installez.
3/4"
2-3/4"
70 mm
1/2"
13 mm
Latch Point
Latch Point /
Projection /
Punta del
Saldelzo de punto
pestillo /
del pestillo /
Pointe du
Saillie de la pointe
loquet 1/2"
du loquet /
13mm
Mounting Holes /
Agujeros de montaje /
Trous de montage
Jamb /
1-1/8"
Jamba /
29mm
Jambage
Top View "B"
Stile / Montante / Montant Jamb / Jamba / Jambage
Vista de Arriba "B"
Vue supérieure B
Latch / Pestillo / Loquet
INSTALLATION HINTS: To position strike; slide door to within a
few inches of jamb with latch in locked position. Mark jamb
adjacent to top of latch hook, as shown in View "A". Attach strike
to jamb to allow for maximum possible engagement.
CONSEJOS PARA LA INSTALACION: Para posicionar el rasero-jale
la puerta hasta llegar a unos cetímetros del quicial con el cerrojo
en la posiciôn cerrada. Marque el quicial junto a la parte superior
del gancho del cerrojo, tal como se indica en la ilustración "A".
Junte el rasero al quicial para permitir el máximo contacto.
CONSEILS D'INSTALLATION: Afin de positionner correctement la
gâche, faites glisser la porte jusqu'à quelques pouces du
jambage - loquet en position verrouillée. Marquez le jambage
adjacent à la partie supérieure du crochet de loquet, tel qu'illustré
("A"). Fixez la gâche au jambage afin qu'elle s'y engage au
maximum.
26950 San Bernardino Ave., Redlands, CA 92374
©
2010 Prime-Line Products
E 2082-INS
Side View "A"
Vista Lateral "A"
Vue latérale A
Latch /
Pestillo /
Loquet
Striker / Placa de
tope / Gâche
