Prime-Line U 10817 Manual

U 10817
Single ylinder Deadlatch Lock
Cerradura con picaporte - Cilindro solo
Serrure à loquet cylindre simple
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Hole Saw (1-1/4" Dia.)
Scie à emporte-piece (3.2 cm)
Sierra sacabocdos (3.2 cm)
Drill with 3/32" and 3/4" bits
Taladro de brocas de 2.4 mm y 19 mm
Perceuse et forets de 2.4 mm et 19 mm
NOTE: Installation drawings are typical for this style of replacement part.
They may not show a part identical to the one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo;
por lo que podrían no mostrar una pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de
rechange. Ils pourraient ne pas illustrer une pièce identique à celle que vous installez.
Template
Patron
Patrón
Pliers
Alicates
Pinces
Jamb
Chambranle
Marco
Cylinder Hole
Strike
Orifice pour cylindre
Gâche
Orificio para cilindro
Placa del marco
Lock
Serrure
Cerradura

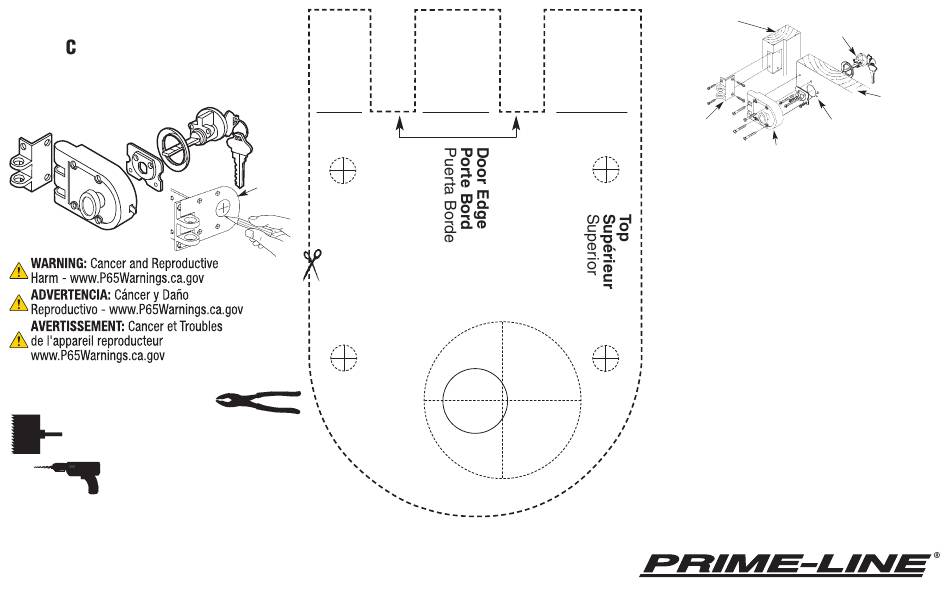

Installation instructions: Install in desired location as
illustrated. Drill 3/32" holes for the 3/4" strike screws
and the longer lock mounting screws. When drilling
cylinder hole, drill small pilot hole through the door
and then drill 1-1/4" hole half way through door from
each side to reduce splintering.
Instructions d'installation: Installez la serrure à
l'endroit désiré, tel qu'illustré. Percez des orifices
de 2.4 mm pour les vis de 19 mm de la gâche et
pour les vis plus longues servant au montage de
la serrure. Lors du perçage de l'orifice pour le
cylindre, percez un petit orifice pilote et par la
suite, percez un orifice de 32mm à moitié chemin
à travers chaque côté de la porte, pour réduire de
fendillement du bois.
Instrucciones para la instalación: Coloque la cerradura
en el lugar deseado, como se muestra. Taladre orificios
de 2.4 mm para los tornillos de 19 mm utilizados sobre
la placa para el marco y para los tornillos más largos,
utilizados para el montaje de la cerradura. Para taladrar
el orificio del cilindro, haga un pequeño orificio piloto y
después taladre un orifico de 32mm en la mitad, a
través de cada uno de los lados de la puerta, para
reducir las resquebrajaduras de la madera.
©2018 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
U 10817-INS
Cylinder
Cylindre
Cilindro
Door
Porte
Puerta
