Prime-Line N 7285 Manual

N 7285
loset door ball catch
Puerta de armario: Bola con resorte
Fermeture à bille de porte de placard
3/4"
19 mm
1/2" Dia.
13 mm
15/16"
24 mm
1-1/2"
3.8 cm
• 13/16" drill bit needed
• Pedazo de taladro de 21 mm necesitó
• Forent morceau de 21 mm eu besoin

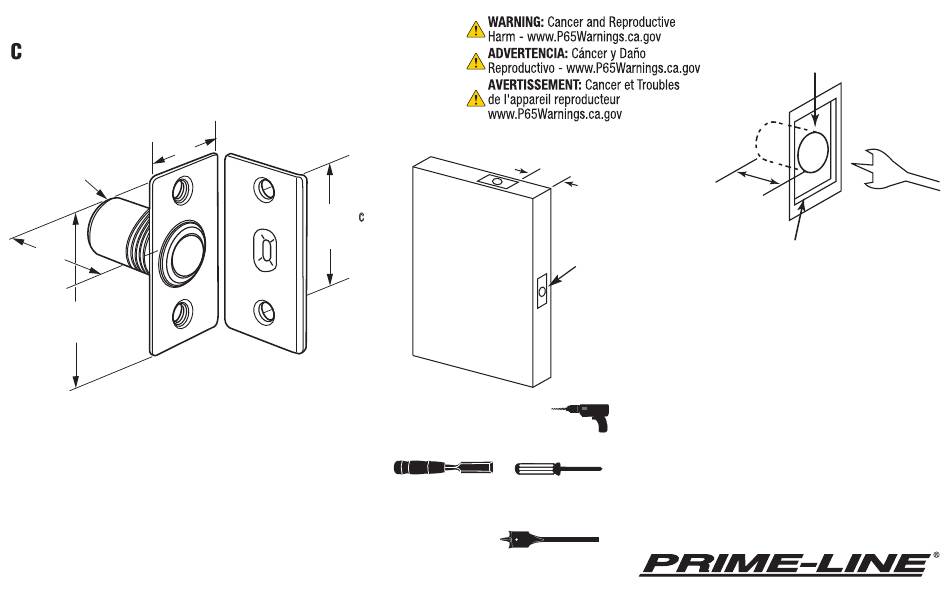

NOTE: Installation drawings are typical for this style of replacement
part. They may not show a part identical to the one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo;
por lo que podrían no mostrar una pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de
rechange. Ils pourraient ne pas illustrer une pièce identique à celle que vous installez.
Top Mount
Montura superior
1-1/16" H. . Monte superieur
2.7 cm
Side Mount
Montura lado
Monte latéral
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Chisel
Cincel
Ciseau
3"
7.6 cm
1-5/8" Deep
31 mm profunidad
31 mm profundeur
Centered
Centrar
Mortise Face Plate 1/16" Deep
Centrez
Cara plato de mortaja 2 mm profunidad
Surface plaque de mortaise 2 mm profundeur
Center barrel of catch on edge of door. Mark center of door width
and drill 13/16" hole 1-5/8" deep. Insert catch; outline face; then
mortise using wood chisel. Install screws. Align strike on jamb
with catch; outline; then mortise using chisel and install. Adjust
tension by turning ring on face of catch.
Debe centrar el barril del cerrojo en la orilla de la puerta. Marque
el centro del grosor de la puerta y haga un hoyo de 21mm de
41mm de profunidad. Meta el cerrojo, marque la cara, y saque el
material de madera con un formón. Alinee el rasero en el marco
con el cerrojo, márquelo, y saque el material de madera con un for-
món. Ajuste la tension girando la llave en la cara del cerrojo.
Drill
Taladro
Centrez le barillet du loquet sur le bord de la porte. Marquez le
Perceuse
centre de la largeur de porte et perforez un orifice de 21 mm de
diam., 41 mm de profondeur. Insérez la fermeture à bille; dessinez
le pourtour de la face avant puis mortaisez avec un ciseau à bois.
Insérez les vis. Alignez la gâche au loquet sur le jambage.
Phillips Screwdriver
Dessinez-en le pourtour puis mortaisez au ciseau à bois et installez.
Destornillador Phillips
Réglez la tension en tournant la bague sur la face avant de la gâche.
Tournevis Phillips
©2018 Prime-Line Products
13/16 Spade Drill Bit
21 mm Broca De Pala
21 mm Bêche Foret
26950 San Bernardino Ave., Redlands, CA 92374
N 7285-INS
Centered
Centrar
Centrez
