Prime-Line N-6552 Manual

N-6552
Wardrobe door roller
Puerta del ropero: Rodillo
Galet de porte de garde-robe
1 1 / / 4 4 " "
6 mm
7 7 / / 8 8 " " O O . . D D . .
22 mm
2 2 " "
51 mm
Nylon wheel (7/8")
La rueda de nilón (22 mm)
La roue du nylon (22 mm)
NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
3 3 - - 3 3 / / 1 1 6 6 " "
80 mm
Locking Spurs In Slots
Espuelas de cerradura
en las ranuras
Éperons de verrouillage
dans les encoches

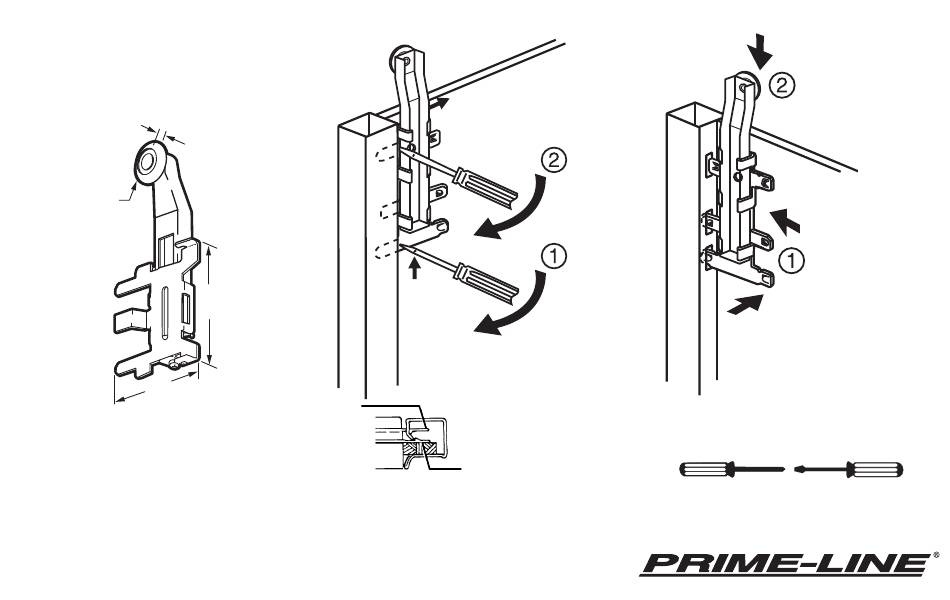

Remove bracket from door
Quite el soporte de la puerta
Enlevez le support de la porte
Locking Spurs Under Stiles
Espuelas de cerradura
debajo de los portillos
Éperons de verrouillage
sous l'huisserie
© 2010 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
(1) Snap housing into door, (2)
replace door
(1) Enganche el casco en la
puerta, (2) ponga la puerta.
(1) Forcez le carter dans la porte
(2) reemplacez le porte.
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver Screwdriver
Destornillador Phillips Destornillador
Tournevis Phillips Tournevis
N 6552-INS
