Prime-Line N 7138 Manual

N 7138
Wardrobe door pull
Puerta del ropero: Tirón
alet de de garde-robe: Prise digitale
3/8"
10 mm
1-3/8"
3.5 m

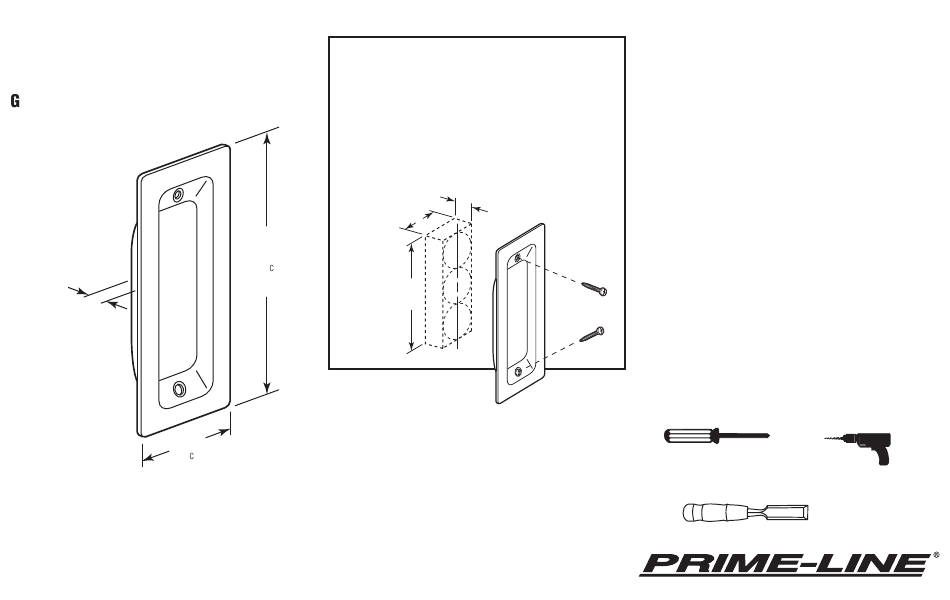

NOTE: Installation drawings are typical for this style of replacement part. They may not show a part identical to the
one you are installing.
NOTA: Los dibujos para la instalación son genéricos para repuestos de este tipo; por lo que podrían no mostrar una
pieza idéntica a la que usted esté instalando.
REMARQUE : Les dessins d'installation sont typiques pour ce style de pièce de rechange. Ils pourraient ne pas
illustrer une pièce identique à celle que vous installez.
Mortise cut for new install: Drill (3) 7/8" holes
as shown, 3/8" deep. Chisel remaining area.
Mortaja cortada para nuevo instala: El taladro
(3) 22 mm los agujeros como mostrado, 10
mm profundamente. El cincel el área restante.
La mortaise coupée pour nouveau installe: La
foreuse (3) 22 mm trous comme montré, 10
mm profondément. Ciseau qui reste région.
7/8''
22 mm
3-1/4"
8.3 m
2-15/16''
7.5 cm
3/8''
10 mm
© 2019 Prime-Line Products
26950 San Bernardino Ave., Redlands, CA 92374
INSTALLATION HINTS: Remove old pull by removing the old
screws or nails on the inside edge of the pull. Place new pull into
hole and offset from old holes slightly. Use new wood screws to
anchor pull in place.
CONSEJOS PARA LA INSTACION: Quite el tirante viejo, quitando
los tornillos o clavos viejos, que están colocados sobre el borde
interior del tirante. Coloque el tirante nuevo dentro del orificio,
modificando ligeramente el lugar exacto con relación al tirante
viejo. Utilice tornillos nuevos para madera, para fijar el tirante
correctamente en su lugar.
CONSEILS D'INSTALLATION: Enlevez la vieille prise en retirant les
vieilles vis ou clous, situés sur le rebord interne de la prise. Placez
la nouvelle prise dans l'orifice, tout en modifiant légèrement son
emplacement exact, par rapport à la vieille prise. Utilisez de
nouvelles vis à bois, pour bien fixer en place la prise.
TOOLS NEEDED
HERRAMIENTAS REQUERIDAS
OUTILS REQUIS
Phillips Screwdriver
Drill with 7/8" bit
Destornillador Phillips
Taladro de broca de 22 mm
Tournevis Phillips
Perceuse et foret de 22 mm
N 7138-INS
Chisel
Cincel
Ciseau
