B-604

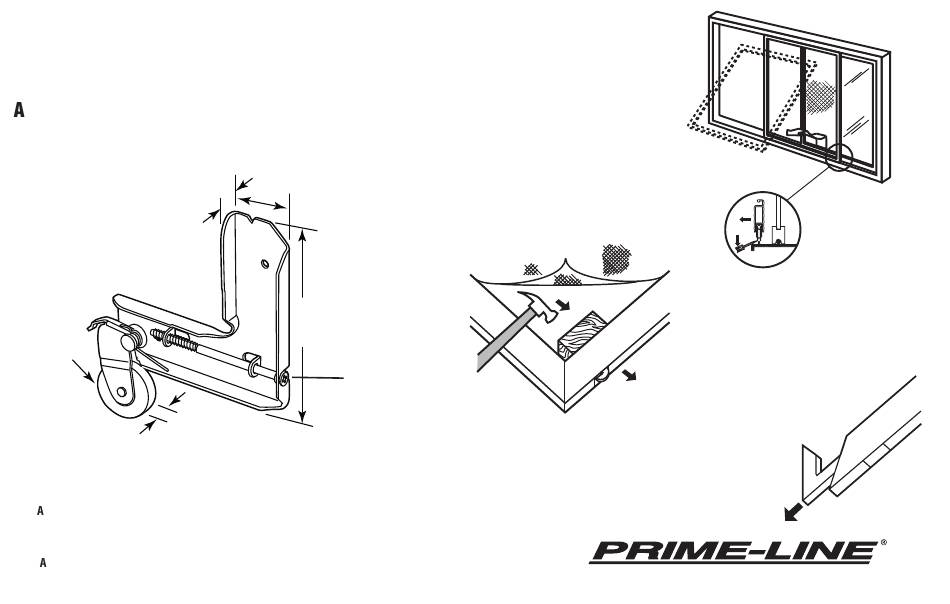

Sliding screen door corner assembly
Puerta de malla deslizante: Ensamblaje de esquina
ssemblée du coin pour moustiquaire coulissante
3/8"
10 mm
1" O.D.
25 mm
9/32"
7 mm
NOTE: Installation drawings are typical for this style of replacement part.
They may not show a part identical to the one you are installing.
NOT : Los dibujos para la instalación son genéricos para repuestos de este
tipo; por lo que podrían no mostrar una pieza idéntica a la que usted esté
instalando.
REM RQUE : Les dessins d'installation sont typiques pour ce style de pièce
de rechange. Ils pourraient ne pas illustrer une pièce identique à celle que
vous installez.
1-1/16"
2.7 cm
3-7/16"
8.7 cm
Adjusting
Screw
Lift and tilt out.
Levez et inclinez vers l'extérieur.
Levante e incline hacia fuera.
Remove screen cloth and spline.
Quite tela de la pantalla y cordón.
Enlevez du tissu de l'écran
et cordon
Tap lower frame rail apart
L palmadita el más bajo marco separadamente
Le robinet cadre inférieur séparément
Fold roller up, then remove corner assembly.
Replace in same manner.
Mueva el rodillo entonces quite la asamblea de la
esquina. Reemplace de la mismo manera.
Déplacez le rouleau alors enlevez l'assemblée du
coin. Remplacez dans manière semblable.
©
26950 San Bernardino Ave., Redlands, CA 92374
2016 Prime-Line Products
B 604-INS
