- Page 1 R32變頻凈冷 窗口式冷氣機 遙控器 操作說明書 型號： RC-S701AC RC-S901AC RC-S1201AC RC-S1801AC 重要提示: 感謝您購買我們的冷氣機。在操作您的新冷氣機之前，請仔細閱讀本說明書。 請務必保存本說明書以供將來參考。...
-
Page 3: Table Of Contents
目 錄 規格表 ....................2 遙控器上按鈕的作用 ................ 3 顯示屏的指示 ..................6 使用方法 ....................7 遙控器的處理 .................. 12 注意： 遙控器按鍵設計可能與實際購買的樣式略有不同，以實際形狀為準。 如果該產品沒有此功能，按遙控器上的相關按鈕時，不會發生相應的操 作。... -
Page 4: 規格表
規格表 額定電壓 3.0V （兩節 AAA 乾電池） 信號到達距離 8 米 使用條件 -5℃～ 60℃... -
Page 5: 遙控器上按鈕的作用

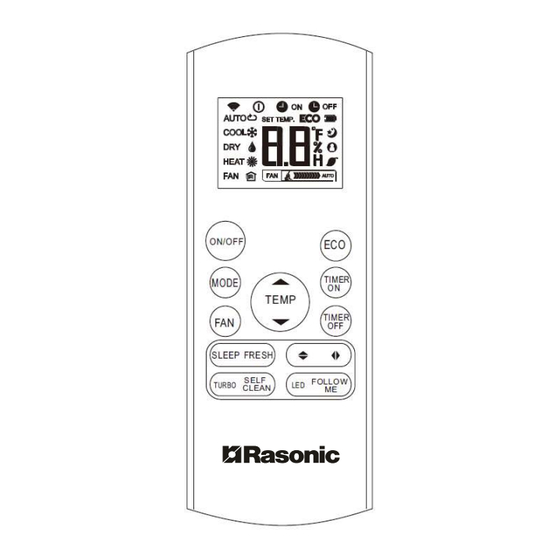

遙控器上按鈕的作用 ①開/關插鈕(ON/OFF): 按此按鈕，冷氣機便開始 運轉；再按此按鈕，冷氣機便停止運。 ②模式選擇按鈕 (MODE): 每 按一次按鈕運行模式 就按下列依次變化： 送風 抽濕 製冷 自動 ③風速選擇按鈕(FAN):用於選擇風速，每按㇐ 次按鈕，風速就按下述依次變化： 高風 低風 中風 (LOW) (MED) (HIGH) 注意：在抽濕模式時無法調整風速。 ④睡眠按鈕(SLEEP):按此按鈕，選擇進入睡眠 運行模式。 注意：只有在製冷模式下可應用此模式。當 產品在睡眠模式下運行時，如果按下任意 MODE, FAN ON/OFF 按鈕，則會取消該 功能。 ⑤清淨按鈕(FRESH):按下此按鈕，啟動UV,有 助殺滅空氣中細菌及病毒。 ⑥增強模式按鈕(TURBO):按下此按鈕，產品 會在條件允許的最大頻率下運行，使設備在 最短的時間內達到預設溫度。... - Page 6 ⑦自動清潔按鈕(SELF CLEAN)啟動和關閉自我清潔功能 。 空氣 細菌 單元熱交換器周圍凝結水分生長。經常使 用後， 大部分水分會從裝置中蒸發掉。按自動清潔(SELF CLEAN)按鈕，您的設備 將自動清潔。清潔後，設備將自動關閉。在清潔中按自動清潔(SELF CLEAN) 按鈕將取消操作並關閉設備。您可以根據需要隨時使用自我清潔。注意：您 只能在 COOL 或 DRY 模式下啟動此功能。 ⑧提溫按鈕 (TEMP )：按此按鈕可將室內溫度設置以 1℃為增量增加到最高 30℃. 降溫按鈕（TEMP ）按下此按鈕將室內溫度設置以 1℃減量降低到最低 17℃。注意：溫度控制不適用於在“風速FAN”模式下使用。 ⑨節能按鈕（ECO） ：用於進入節能模式。 在製冷模式下，按這個按鈕，遙控 器將自動調整溫度到 24°C，風扇速度為自動，以節省能源（但只有在設定 溫度低於 24°C 時） 。 如果設定溫度在 24°C 和 30°C 之間，按下ECO 按鈕， 風扇速度將變為自動，設定溫度將保持不變。...
- Page 7 )： ⑫擺動按鈕( 用於停止或啟動垂直送風葉運動，並設定所需的左/右氣流方向。 每 按一次，垂直送風葉的角度就會改變6度。 如果按住這個按鈕超過2 秒，送風葉會自動左右擺動。 擺動按鈕( )： 此功能不適於此款型號機型。 ⑬涼風追蹤按鈕(FOLLOW ME):按此按鈕啟動涼風追蹤功能，遠程顯示 其位置的實際溫度。 遙控器將每 3 分鐘間隔發送㇐次信號到冷氣機， 直到再次按下 “涼風追蹤 FOLLOW ME” 按鈕。 如果 7 分鐘間隔內沒 有收到信號，冷氣機將自動取消“涼風追蹤”功能。 ⑭LED 按鈕：關閉/開啟冷氣機屏幕顯示。 當按下按鈕時，冷氣機屏幕 顯示會關閉，再次按下可以開啟顯示。...
-
Page 8: 顯示屏的指示
顯示屏的指示 當遙控器亮著時的顯示信息 模式顯示： 自動 製冷 送風 除濕 數據傳輸時顯示。 當遙控器開啟時顯示。 電池顯示（低電量檢測） 節能模式 TIMER ON 時間設置時顯示 TIMER OFF 時間設置時顯示 顯示設定溫度或室溫，或在 TIMER 設置下顯示時間。 在睡眠模式下顯示操作。 表示冷氣機在涼風追蹤模式下運行 風速指示： 低速 中速 高速 自動 注意： 圖中所示的所有指標均以清晰的介紹為目 的。 但是在實際操作中，只有顯示屏上 顯示相對的功能符號。... -
Page 9: 使用方法
使用方法 製冷/送風操作方法 1. 按 MODE 按鈕選擇製冷 (COOL) 或送風 (FAN)模式。 2. 按 UP / DOWN 按鈕設置所需的溫度。 溫度 可以設置在 17℃〜30℃的範圍內，以 1℃為 增減。 3. 按 FAN 按鈕以四個步驟選擇風速：自動、低 速、中速或高速。 4. 按 ON / OFF 按鈕啟動冷氣機。 注意： 在“FAN”操作模式下，不能設定溫 度，選擇這㇐模式時只進行 1、3、4 步驟。 抽濕運行操作方法 1. 按 MODE 按鈕選擇抽濕 (DRY) 模式。 2. - Page 10 自動模式操作方法 1. 按 MODE 按鈕選擇自動 (AUTO)。 2. 按 UP / DOWN 按鈕設置所需的溫度。 溫 度可以設置在 17℃〜30℃的範圍內，以 1℃為增減。 3. 按 ON / OFF 按鈕啟動冷氣機。 注意： 1. 在自動模式下，冷氣機可以通過檢測實際環 境溫度與遙控器上的設定溫度之間的差異來 邏輯選擇製冷和送風模式。 2. 在自動模式下，風速設定為自動控制。 3. 若 AUTO 模式運行使您感到不適，可手動選 擇其他運行模式。...
- Page 11 定時操作 定時開機的設定 1. 按下定時開機 (TIMER ON) 按鈕。 遙控器顯示 TIMER ON，上次自動開機設定時間和信 號“H”將顯示在 LCD 顯示屏。 現在，您可以重新 啟動自動啟動操作。 2. 再次按下 TIMER ON 按鈕設置所需的自動啟動時 間。 每次按下按鈕，時間在 0 到 10 小時之間增 加半小時，在 10 到 24 小時之間增加 1 小時。 3. 在設置 TIMER ON開啟之後，遙控器將延遲一秒 鐘傳送信號到冷氣機。 然後，經過大約 2 秒鐘 後，信號“H”...
- Page 12 定時器設置示例 定時開機（自動開機操作）當您希望本機在您返 回之前自動打開時，TIMER ON 功能非常有用。 冷氣機將在設定的時間自動開始運行。 例如：在 6 小時後啟動冷氣機。 1. 按 TIMER ON 按鈕，開始運行時間的最後㇐個 開機 停機 設置和信號“H”將顯示在顯示屏。 2. 按下 TIMER ON 按鈕，在遙控器的 TIMER 設置 6 小時後 ON 顯示屏上顯示“6.0H”。 3. 等待 3 秒鐘，數碼顯示屏再次顯示溫度。 “TIMER ON” 指示燈保持開啟及此功能被開啟。 定時關機（自動關機操作）當您想要在睡覺後自 動關閉本機時，TIMER OFF 功能非常有用。 冷 氣機將在設定時間內自動停機。...
- Page 13 1. 按 TIMER OFF 按鈕。 2. 再次按下 TIMER OFF 按鈕，在 TIMER OFF 顯示屏上顯示 2.0H。 3. 按下 TIMER ON 按鈕。 4. 再次按下 TIMER ON 按鈕，在 TIMER ON 顯示屏上顯示 10H。 5. 等待 3 秒鐘，數碼顯示屏再次顯示溫度。 “TIMER ON 和 TIME OFF” 指示燈保持開啟 及此功能被開啟。 定時開機→定時關機 當您想在起床前啟動冷氣機並在離開家後停止冷...
-
Page 14: 遙控器的處理
遙控器的處理 遙控器的使用範圍 使用距離設備 8 米遠的遙控器，將其指向接收 器。 接收是由“嗶”聲確認。 小心 如果窗簾，門或其他材料將遙控器的信號 阻擋到室內機，冷氣機將不起作用。 防止任何液體落入遙控器。 請勿將遙控器 暴露在陽光直射或熱的地方。 如果室內機的紅外線信號接收器暴露在陽 光直射下，冷氣機可能無法正常工作。 使 用窗簾防止陽光落在接收器上。 如果其他電器對遙控器做出反應，請移動 這些設備或諮詢當地的經銷商。 不要丟棄遙控器。 小心輕放。 請勿將重物放在遙控器上。 ... - Page 15 更換電池 以下情況表示電池電量已經耗盡，用新的電池更 換掉舊電池。 發送信號時不會發出接收到的嗶聲。 指示燈消失。 遙控器由兩個裝在後部的乾電池（AAA X2） 供電，並由蓋子保護。 （1）拆下遙控器後部的蓋子。 （2）取出舊電池並插入新電池，將（+） 和（ - ）端正確放置。 （3）重新安裝蓋子。 注意：取出電池後，遙控器將清除所有設置。插 入新電池後，遙控器必須重新設置。 注意事項 不要混合新舊電池或不同類型的電池。 如果用 2 或 3 個月或更⾧時間都不再使用遙 控器，請取出電池。 不要將電池作為未分類的垃圾處理。有關正 確處理電池，請參閱當地法律。...
- Page 17 特别聋明 1 . 以上黄料已经遏核封；如有任何印刷错踝或内容方面的换解，本公司将保留解释榷 2 . 本逢品若有技衔方面的改追，新版的操作就明中将官加入有朋黄料，恕不另行通知 滥品外覜及颜色以冷氯棵寅物湍準 3 . 本公司可膘要求通遏霞子郢件赘送霞子版的用户指南，靖致霞信輿霞工工程有限公司 熟综霞 括28 6127 67° 售俊服矜 一 保修期湍賤贸日起言十 年。如痊品损毁厮正常使用下器生者，本公司可提供免黄维修服榜 講出示正式收掳及器有销售贴／换腊中心印章的保修蹬，以享用免费维修服稍 如有查竘， 講致霞信輿霞器服稍中心有限公司熟练 霞 括2406 5666° 如娶生以下任何情况，講立即隅阴霞源亚聊络信輿雹器服榜中心有限公司o ·断路器缠常跳掣或保除练常被烧断o ·水或里物意外追入冷氯榄内。 · 冷氯榄操作峙婪出里常暨音...
- Page 18 SHUN HING ELECTRIC WORKS & ENGINEERING CO., LTD 辦公室：香港九跪尖沙咀束部座地道 67 虢半岛中心 9 樱 OFFICE: 9/F，PENINSULA CENTRE, 67 MODY ROAD, TSIMSHATSUI EAST, KOWLOON, HONG KONG 霞括TEL: (852) 2861 2767 傅真FAX: (852) 2865 6706 纲址WEBSITE: www.rasonic.hk 笔郢EMAIL: shew@shunhinggroup.com 保赘及维修MAINTENANCE AND REPAIR SERVICE 信輿霞器服溯中心有限公司 S HUNH G ELECTRIC SERVICE CEN LTD.
- Page 19 R32 INVERTER COOLING WINDOW-TYPE AIR CONDITIONER Remote Controller Operation Manual Model: RC-S701AC RC-S901AC RC-S1201AC RC-S1801AC IMPORTANT NOTE: Thank you for purchasing our air conditioner. Please read this manual carefully before operating your new air conditioning unit. Make sure to save this manual...
- Page 21 CONTENTS Specifications ............2 Feature of the remote control buttons ....3 Display panel indicators ......... 6 Operation instruction ..........7 Handling the remote control ......... 12 NOTE: Buttons design is based on typical model and might be slightly different from the actual one you purchased，the actual shape shall prevail.
-
Page 22: Specifications
Specifications 3.0V(Dry batteries AAA×2) Rated Voltage Signal Receiving Range Environment -5 ℃ ~60 ℃... -
Page 23: Feature Of The Remote Control Buttons
Feature of the remote control buttons ① ON/OFF Button: This button turns the air conditioner ON and OFF. ② MODE Button: Press this button to modify the air conditioner mode in a sequence of following: AUTO COOL ③ FAN Button: To select the fan speed in four steps: HIGH AUTO... - Page 24 ⑦ SELF CLEAN Button: Starts and stops self-clean feature. Airborne bacteria can grow in the moisture that condenses around heat exchanger in the unit. With regular use, most of this moisture is evaporated from the unit. By pressing the SELF CLEAN button, your unit will clean itself automatically. After cleaning, the unit will turn off automatically.
- Page 25 When the setting time displays 10.0, each press will increase the auto- timed setting 1 hour increments. To cancel the auto-timed program, simply adjust the auto-off time to 0.0. ⑫ Swing ( ) Button：Used to stop or start vertical louver movement and set the desired left/right air flow direction.
-
Page 26: Display Panel Indicators
Display panel indicators Information are displayed when the remote control is powered Mode display COOL AUTO Displayed when data transmitted. Displayed when remote control is ON. Battery display (low battery detection). Energy efficient mode. Displayed when TIMER ON time is set. Displayed when TIMER OFF time is set. -
Page 27: Operation Instruction
Operation instruction Cooling / Fan mode operation Ensure the unit is plugged in and power is available. 1. Press the MODE button to select COOL or FAN mode. 2. Press the UP/DOWN buttons to set the desired temperature. The temperature can be set within a range of 17°C ~ 30°C in 1°C increments or decrements. - Page 28 Auto operation 1. Press the MODE button to select Auto. 2. Press the UP/DOWN button to set the desired temperature. The temperature can be set within a range of 17°C ~ 30°C in 1°C increments or decrements. 3. Press the ON/OFF button to start the air conditioner. NOTE 1.
- Page 29 Timer operation TIMER ON Setting 1. Press the TIMER ON button. The remote control shows TIMER ON, the last Auto-on setting time and the signal "H" will be shown on the LCD display. Now it is ready to reset the Auto-on time to START the operation.
- Page 30 Example of timer setting TIMER ON (Auto-on Operation) The TIMER ON feature is useful when you want the unit to turn on automatically before you return home. The air conditioner will automatically start operating at the set time. Example To start the air conditioner in 6 hours. 1.
- Page 31 COMBINED TIMER TIMER OFF → TIMER ON This feature is useful when you want to stop the air conditioner after you go to bed, and start it again in the morning when you wake up or when you return home. Example To stop the air conditioner 2 hours after setting and start it again 10 hours after setting.
-
Page 32: Handling The Remote Control
Handling the remote control Range of use of the remote control. Use the remote control within a distance of 8 meters from the appliance, and point it at the receiver. Reception is confirmed by a "beep". CAUTION The air conditioner will not operate if curtains, doors or other materials block the signals from the remote control to the unit. - Page 33 Batteries replacement The following conditions indicate that the battery power is exhausted, replace the old battery with a new one. No received beeps when sending a signal. The indicator light disappears. The remote control is powered by two dry batteries (AAAX2) which were inserted in the rear compartment and protected by a cover.
- Page 35 特别聋明 1 . 以上黄料已经遏核封；如有任何印刷错踝或内容方面的换解，本公司将保留解释榷 2 . 本逢品若有技衔方面的改追，新版的操作就明中将官加入有朋黄料，恕不另行通知 滥品外覜及颜色以冷氯棵寅物湍準 3 . 本公司可膘要求通遏霞子郢件赘送霞子版的用户指南，靖致霞信輿霞工工程有限公司 熟综霞 括28 6127 67° 售俊服矜 一 保修期湍賤贸日起言十 年。如痊品损毁厮正常使用下器生者，本公司可提供免黄维修服榜 講出示正式收掳及器有销售贴／换腊中心印章的保修蹬，以享用免费维修服稍 如有查竘， 講致霞信輿霞器服稍中心有限公司熟练 霞 括2406 5666° 如娶生以下任何情况，講立即隅阴霞源亚聊络信輿雹器服榜中心有限公司o ·断路器缠常跳掣或保除练常被烧断o ·水或里物意外追入冷氯榄内。 · 冷氯榄操作峙婪出里常暨音...
- Page 36 SHUN HING ELECTRIC WORKS & ENGINEERING CO., LTD 辦公室：香港九跪尖沙咀束部座地道 67 虢半岛中心 9 樱 OFFICE: 9/F，PENINSULA CENTRE, 67 MODY ROAD, TSIMSHATSUI EAST, KOWLOON, HONG KONG 霞括TEL: (852) 2861 2767 傅真FAX: (852) 2865 6706 纲址WEBSITE: www.rasonic.hk 笔郢EMAIL: shew@shunhinggroup.com 保赘及维修MAINTENANCE AND REPAIR SERVICE 信輿霞器服溯中心有限公司 S HUNH G ELECTRIC SERVICE CEN LTD.
