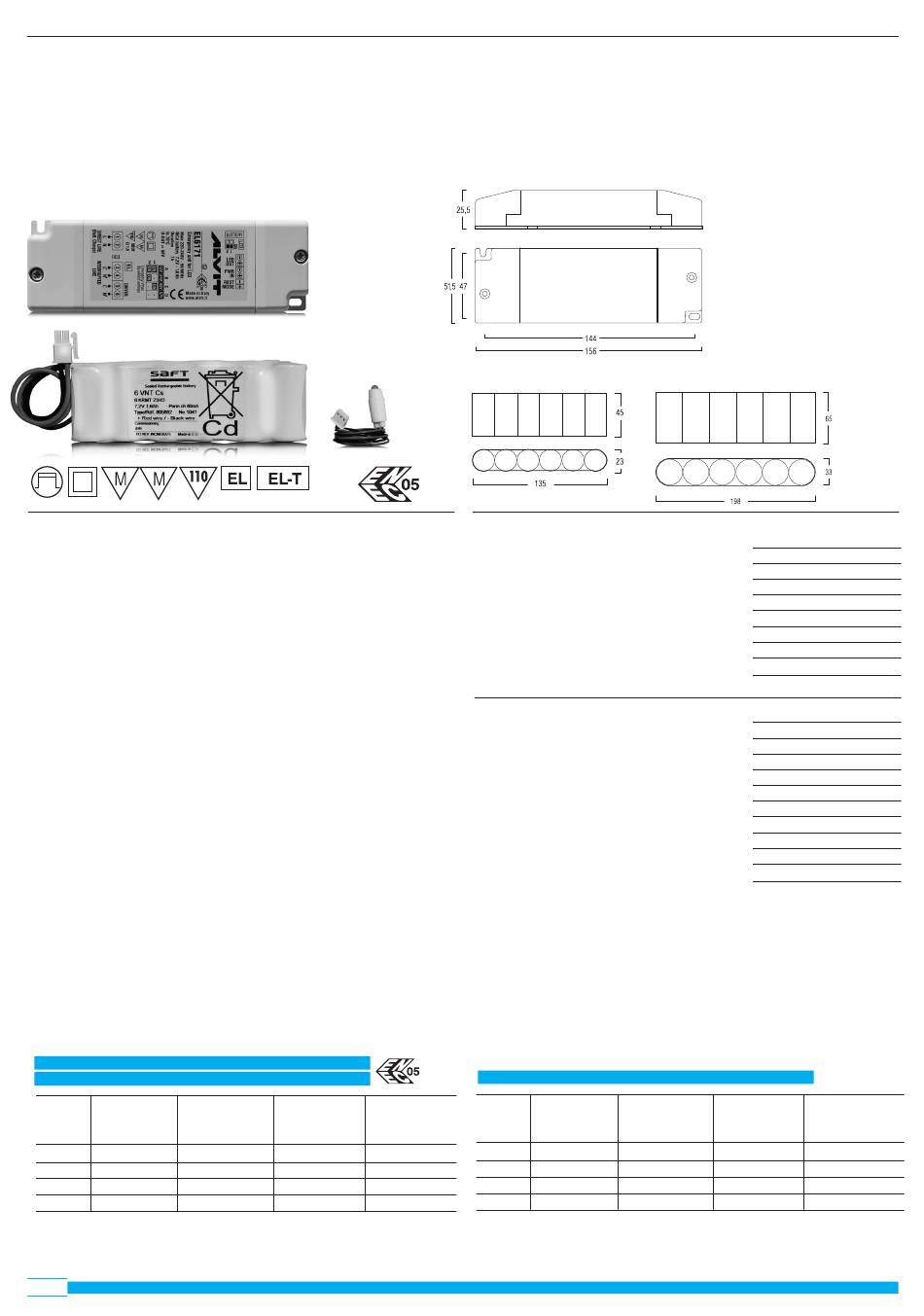

Alvit EL61 Installation Manual

ILLUMINAZIONE D'EMERGENZA
Emergency lighting modules
EL61
DIMENSIONI COMPATTE
Compact dimension
> Funzionamento in sola emergenza
> Funzionamento in luce continua in abbinamento con alimentatori elettronici,
elettronici dimmerabili
> Versione regolabile con dip-switch, per power LED a corrente costante o per
moduli LED a tensione costante
> Intervento istantaneo ad ogni mancanza di rete
> Batterie al NiCd "alta temperatura"
> Indicatore di ricarica a LED
> Dispositivo di protezione contro le scariche prolungate
> Possibilità di inibizione in Modo Riposo con telecomando esterno centralizzato
> Possibilità di autodiagnosi con modulo integrato, a richiesta (EL61..-C)
> Possibilità di autodiagnosi con modulo integrato DALI, a richiesta (EL61..-D)
> Dispositivo di ricarica con isolamento principale in grado di ricaricare la batteria in
modo normale dopo la prova di cui al punto 22.3 della norma CEI EN 61347-2-7:2007
> Conformità alle norme EN61347-2-13, EN61347-2-7, EN61547, EN55015,
EN60598-2-22, EN61000-3-2, SELV
> Maintained or non maintained operation
> Suitable for electronic driver, dimmable electronic driver
> Adjustable version dip-switch, constant current or constant voltage to power
LED to LED modules
> Automatic operation
> High temperature NiCd batteries
> Charge indicator with led
> Protection device against extensive discharge
> Rest mode facility with remot control device
> Self diagnosis system with internal module, optional (EL61..-C)
> DALI self diagnosis system with internal module, optional (EL61..-D)
> Charging device with supply is reinforced insulation able to recharge the bat-
tery normally after the test in clause 22.3 of the IEC 61347-2-7:2007
> Complying with EN61347-2-13, EN61347-2-7, EN61547, EN55015,
EN60598-2-22, EN61000-3-2, SELV
EL6171 - 1 hour duration - Batt. 7,2V-1,6Ah
EL6174/3 - 3 hour duration - Batt. 7,2V-4Ah
tensione di lavoro Corrente di uscita
Posizione
Dip-switch in emergenza - (V L ) in emergenza - (I)
A 9 - 12V 350 - 300mA
B 9 - 24V 350 - 160mA
C 9 - 45V 350 - 80mA
D 9 - 57V 350 - 60mA
Il modello EL6171 assicura 1h di autonomia con ricarica di 12 ore.
I modelli EL6171/3 e EL6174/3 assicurano 1,5h di autonomia con ricarica di 12 ore.
38
SELV
Numero max Moduli LED
di power LED in tensione
in corrente
N =12 / V 12V - 2A Max
LED F
N =24 / V 24V - 2A Max
LED F
N =45 / V -
LED F
N =57 / V -
LED F
ALVIT | POWER SUPPLIES AND EMERGENCY LIGHTING MODULES FOR LED
Electronic unit | 0,130Kg
EL6171 - EL6171/3
7,2V - 1,6Ah | 0,30 Kg
Tensione di alimentazione:
Corrente di alimentazione:
Temp. max d'esercizio misurata sull'involucro:
Temperatura ambiente:
Tempo di ricarica:
Distanza max tra alimentatore e lampada:
Portata morsettiera:
Sezione del cavo:
Lunghezza cavo batterie:
Lunghezza cavo led:
Foro di montaggio led:
Supply Voltage:
Supply current:
Max case temperature:
Ambient temperature:
Recharging time:
Max distance between inverter and lamp:
Screwless terminals max connection size:
Cables with diameter
Length battery cable:
Length led cable:
Led mounting hole:
Collegabili ad alimentatori con:
> tensione massima in uscita 90V
> corrente massima in uscita 2A
EL6171/3 - 3 hour duration - Batt. 7,2V-1,6Ah
tensione di lavoro Corrente di uscita
Posizione
Dip-switch in emergenza - (V L ) in emergenza - (I)
A 9 - 12V 210 - 165mA
210 - 90mA
B 9 - 24V
210 - 45mA
C 9 - 45V
D 9 - 57V 210 - 30mA
The model EL6171, guarantee 1h duration after 12h recharge.
The models EL6171/3 and 6174/3, guarantee 1,5h duration after 12h recharge.
MADE IN ITALY
EL6174/3
7,2V - 4Ah | 0,75 Kg
220-240 V – 50/60 Hz
20 mA - 0,6
70° C
0 ÷ 50° C
24 h
3m
1,5 mm2
2x0,75mm2 - H03VV-F
280 mm
350 mm
ø 8.8 mm
220-240 V – 50/60 Hz
20 mA - 0,6
70°
0 ÷ 50° C
24 h
3m
1,5 mmq
2x0,75mm2 - H03VV-F
280 mm
350 mm
ø 8.8 mm
Connected to power supplies:
> 90V maximum output voltage
> 2A maximum output current
Numero max Moduli LED
di power LED in tensione
in corrente
N =12 / V 12V - 2A Max
LED F
N =24 / V 24V - 2A Max
LED F
N =45 / V
LED F
N =57 / V
LED F
-
-
