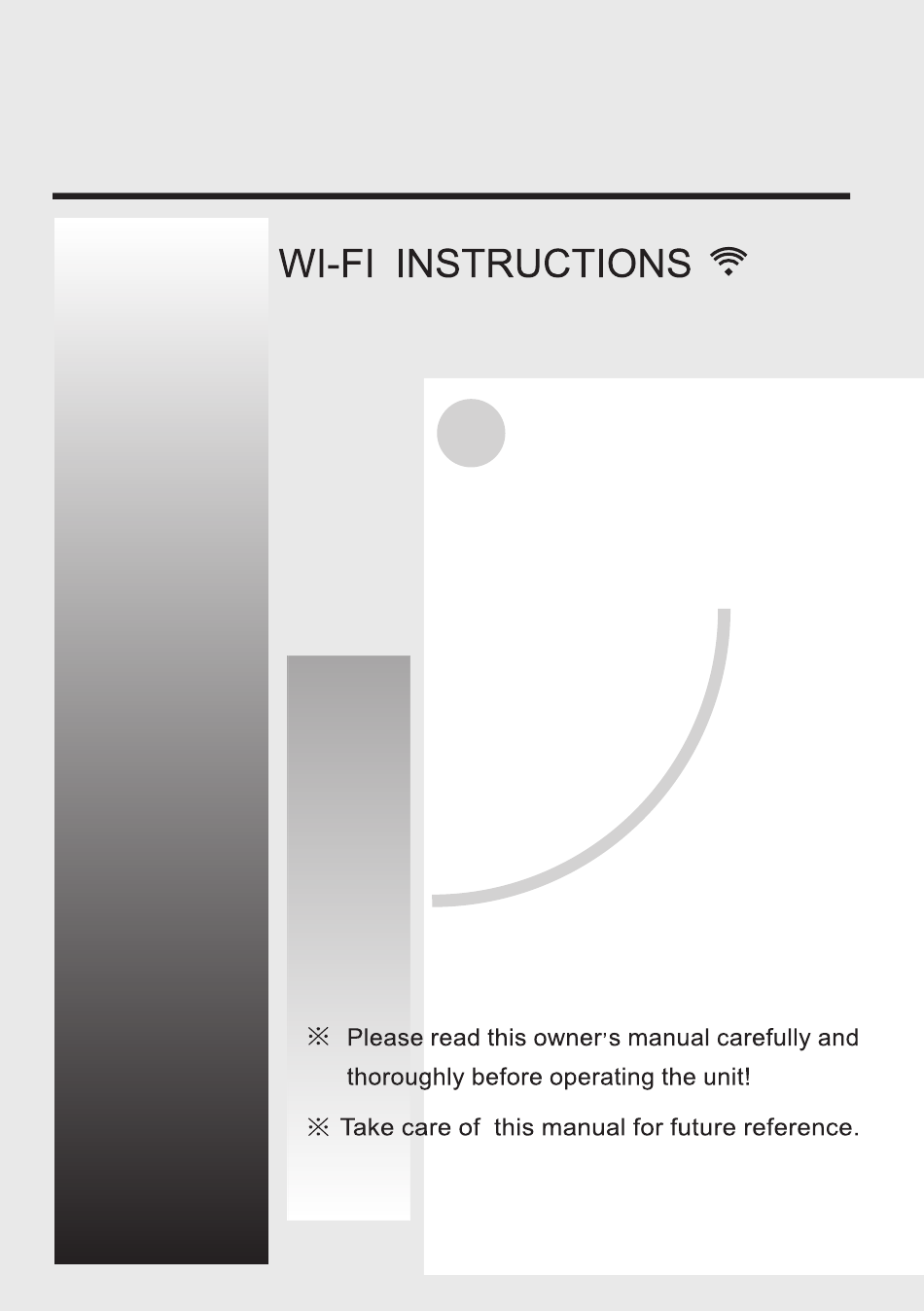

- Page 1 OWNER’S MANUAL VAI1222FA VAI1222JPW VAI1223JNW VAI1225JPW VAI1222QW VAI1222FJSVW VAI1223HCW VAI1822QW VAI1822FAW VAI1823HCW VAI2423HCW VAI2422FFWR VAI2425FFW...
- Page 3 Maximum emitted power: 17.49dBm VAI1223JNW VAI1222JPW VAI1225JPW VAI2422FFWR VAI2425FFW Working frequency: 2412~2472 MHz VAI1222FA Maximum emitted power: 18.52dBm VAI1222FJSVW Working frequency: 2412~2472 MHz VAI1822FAW Maximum emitted power: 19.31dBm IMPORTANT! The device must be used in conjunction with a router operating in the 2.44GHz band.
- Page 4 DOWNLOAD AND INSTALL THE CONTROL SOFTWARE The control software can be downloaded and installed as follows. 1. Formobile term inalssuch assmart phones and tablet (Android 4.1 and iOS6.0 or above only), search and download “AC Freedom” from Google Play or App store on and install it on your system. 2.
- Page 5 DOWNLOAD AND INSTALL THE CONTROL SOFTWARE 1. By clicking “scan” and scanning the QR code on the right. (See Fig.3) 2. By entering the activation codel (6364d) in the area prompted by “enter activation code”. (see Fig.4)
- Page 6 RESET AC WI-FI MODULE In the case of first time configuration or after changing the connected wireless router is, the WI-FI module inside the air conditioner needs to be reset. Note: The remote control provided in this figure is just one of many models which is for your reference only.
- Page 7 RESET AC WI-FI MODULE Method 2: When AC is running, press “COOL” button and “+” button together for 3s, hear “beep” sound for 8 times, then interval 2s and hear twice “beep” sounds, reset successfully, (see Fig.6) Note: If the device is not connected successfully, please reset the air conditioner Wi-Fi in the same way.
- Page 8 CONFIGURE THE DEVICES After the control software is downloaded and installed on the mobile terminal, configure the AC devices according to the following figure. Note: 1. In the case of first time configuration or after the connected wireless router or access point is changed, make sure the mobile terminal is already connected to the wireless router or access point to be paired with the WI-FI module.
- Page 9 MANAGE THE DEVICES 1. Modify and Lock the Devices • In the “Device List” interface, press and hold for more than 0.5 second (for Android system) or press (for IOS system) the icon of an existing device to activate the “modify the name” interface. •...
- Page 10 Once the wireless router is connected to the Internet, activating the GPRS on the mobile terminal will enable the remote control of the devices. OTHERS 1. The software provides help service through which the users may check the operational instructions of the software and other information. 2.
- Page 11 MANUAL UTILIZARE VAI1222FA VAI1222JPW VAI1223JNW VAI1225JPW VAI1222QW VAI1222FJSVW VAI1223HCW VAI1822QW VAI1822FAW VAI1823HCW VAI2423HCW VAI2422FFWR VAI2425FFW...
- Page 13 Putere maximă de emisie: 17,49dBm VAI1223JNW VAI1222JPW VAI1225JPW VAI2422FFWR VAI2425FFW Frecvențe de lucru: 2412~2472 MHz VAI1222FA Putere maximă de emisie: 18,52dBm VAI1222FJSVW Frecvențe de lucru: 2412~2472 MHz VAI1822FAW Putere maximă de emisie: 19,31dBm IMPORTANT! Aparatul trebuie folosit împreuna cu un router ce funcționează în banda de 2.44GHz.
- Page 14 DESCĂRCARE SI INSTALARE SOFTWARE CONTROL Software-ul de control poate fi descărcat și instalat așa cum este prezentat mai jos. 1. Pentru terminale mobile, cum ar fi telefoane smart și tablete (Android 4.1 și iOS 6.0 sau versiuni superioare), căutați și descărcați ‘‘AC Freedom” de pe Google Play sau App store și instalați pe sistem.
- Page 15 DESCĂRCARE SI INSTALARE SOFTWARE CONTROL 1. Executați clic pe “scan” și scanați codul QR în dreapta, (vezi Fig.3) figura 3 2. Introduceți codul de activare (6364d) în zona în care este scris “enter activation code” (vezi fig.4) figura 4...
- Page 16 RESETARE MODUL AC WI-FI În cazul primei configurări sau după modificarea router-ului wireless, modulul WI-FI din interiorul aparatului de aer condiționat trebuie resetat. Notă: Telecomanda din imagine este numai ca referință. Aspectul telecomenzii pe care o aveți poate fi diferit, dar modul de operare este același pentru toate modelele.
- Page 17 Metoda 2: Când AC-ul este în funcțiune, apăsați butonul “COOL” și butonul “+” împreună timp de 3 secunde, se aude un sunet “bip” de 8 ori, apoi la un interval de 2 secunde se aude de două ori “bip”, resetare cu success. (vezi Fig.6).
- Page 18 CONFIGURARE DISPOZITIVE După ce software-ul de control a fost descărcat și instalat pe teminalul mobil, configurați dispozitivele AC, așa cum este descris în imaginile de mai jos. figura 7 Note: 1. în cazul primei configurări sau după ce se schimbă router-ul wireless conectat sau punctul de acces, verificați dacă...
- Page 19 După realizarea cu succes a configurării, executați clic pe numele corespunzător pentru AC pentru a accesa interfața de control pentru utilizare. 1. Modificare și blocare dispozitive • În interfața “Device List”, apăsați și mențineți apăsată mai mult de 0.5 secunde (pentru sistemul Android) sau apăsați (pentru sistemul IOS) pictograma dispozitivului existent pentru a activa interfața “modify the name”.
- Page 20 2. Ștergere AC controlat Pentru Android: Executați clic pe butonul “Delete Device” de sub “Modify the name” din Fig.8. Pentru IOS: Derulați numele AC din stânga, de sub “Device List” și executați clic pe “Delete”. 3. Control de la distantă cu router wireless În momentul în care router-ul wireless este conectat la Internet, prin activarea GPRS de pe terminalul mobil se activează...
- Page 21 de 32 biți, se recomandă să nu conțină spații și simboluri speciale, în afară de litere și numere. 6. Vă rugăm să verificați dacă parola Wi-Fi este introdusă corect când se realizează configurarea APP, puteți să vizualizați parola, pentru a confirma că este introdusă...
