Summary of Contents for Humberg QUADRO 2

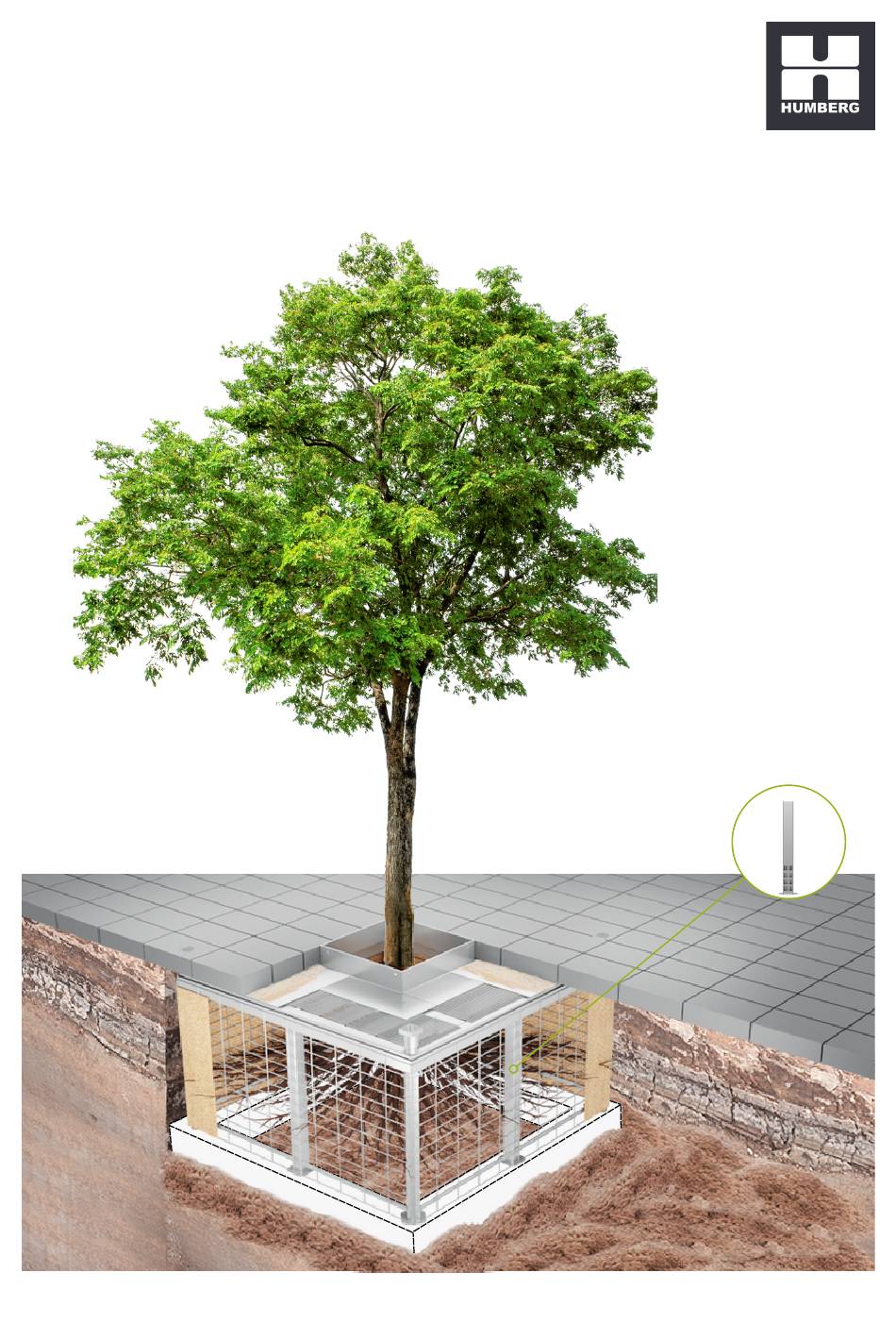

- Page 1 MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS QUADRO 2 UNTERFLURSYSTEM BAUSEITIGES FUNDAMENT UNDERFLOOR SYSTEM ON-SITE FOUNDATION Integrierte patentierte Belüftung der Pflanzgrube...
- Page 2 HUMBERG-BAUMSCHUTZ.DE QUADRO 2 BAUSEITIGES FUNDAMENT QUADRO 2 ON-SITE FOUNDATION Lieferumfang Scope of delivery HUNO® plaster stop edge HUNO® Pflasteranschlagkante HUNO® Geotextile HUNO® Geotextil Fine mash cover Feinmaschige Gitterabdeckung HUNO® water-air cap HUNO® Wasser-Luft-Kappen Inner segment Innensegment Outer frame Außenrahmen Coarse mesh side rail...
- Page 3 HUMBERG-BAUMSCHUTZ.DE QUADRO 2 BAUSEITIGES FUNDAMENT QUADRO 2 ON-SITE FOUNDATION Montage Assembly Aufbringen des Oberflächenbelags Apply surface covering STEP 7 Auflegen des Geotextils Placing the geotextile STEP 6 Anbringen der Pflasteranschlagkante Attaching the paving edge STEP 5 Auflegen der Gitterabdeckung Put on the grid cover...
- Page 4 HUMBERG-BAUMSCHUTZ.DE QUADRO 2 BAUSEITIGES FUNDAMENT QUADRO 2 ON-SITE FOUNDATION Einbausituation Components Tatsächliche Maße der Pflasterstein | Plattenbelag Werkszeichnung entnehmen! Paving stone | Tile covering Bettungsmaterial Bedding material Schottertragschicht Gravel base layer Überbaubares Substrat ca. 1m lagenweise nach Herstellerangaben verdichten Substrate that can be built over in approx.
