telluria ELEGANTO 3024 OLKL Assembly Instructions Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
ELEGANTO 3024 OLKL
Projet numéro / Project nummer / Project number / Projekt Nummer :
............................................................................................................................................
QC-numéro / QC-nummer / QC-number / QC-Nummer :
............................................................................................................................................
Couleur / Kleur / Colour / Farbe:
Blanc, Wit, White, Weiß
Gris clair, Licht grijs, Light grey, Lichtgrau
Anthracite, Antraciet, Anthracite, Granitgrau
10
168
INSTRUCTIONS DE MONTAGE
MONTAGE HANDLEIDING
ASSEMBLY INSTRUCTIONS
MONTAGEANLEITUNG
466
270
7,1
Nutzfläche:
5,7 m
2
STEEL OF LIFE
10/08/2023
10
10
238
10

Advertisement

loading
Need help?

Need help?

Do you have a question about the ELEGANTO 3024 OLKL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for telluria ELEGANTO 3024 OLKL

Summary of Contents for telluria ELEGANTO 3024 OLKL

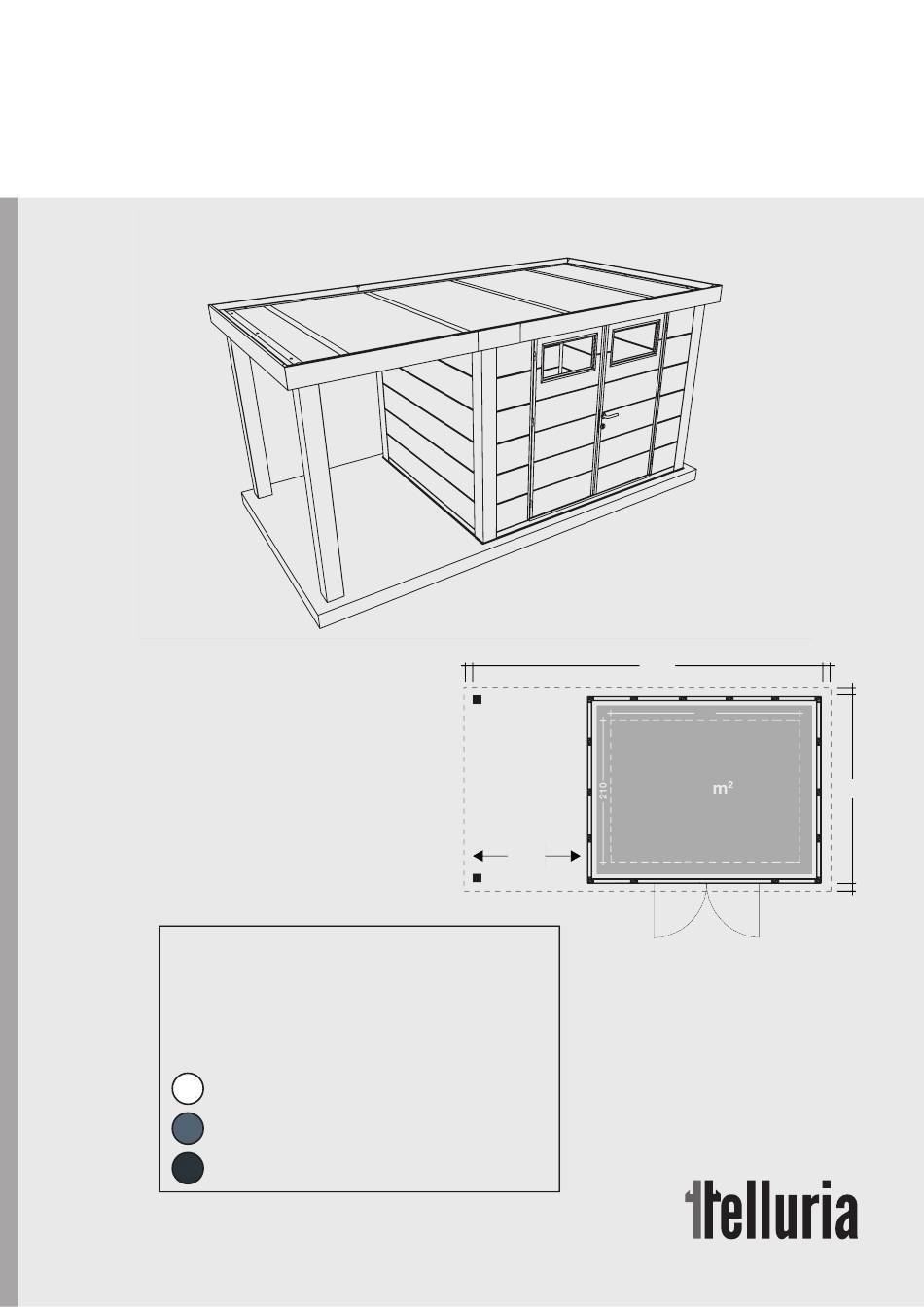

  • Page 1 ELEGANTO 3024 OLKL Nutzfläche: 5,7 m Projet numéro / Project nummer / Project number / Projekt Nummer : ............................INSTRUCTIONS DE MONTAGE QC-numéro / QC-nummer / QC-number / QC-Nummer : MONTAGE HANDLEIDING ............................Couleur / Kleur / Colour / Farbe:...
  • Page 2 ELEGANTO 3024 OLKL Nous vous invitons à lire attentivement le présent mode d’emploi. Vous y trouverez les caractéristiques techniques ainsi que toutes les informations utiles en vue d’un fonctionnement correct. Les données techniques figurant dans cette publication peuvent être modifiées à tout moment et sans avis préalable et ce, pour des raisons techniques ou commerciales..
  • Page 3 ELEGANTO 3024 OLKL Liste des composants / Stukslijst / Partslist / Teileliste Pour la liste actuelle des pièces, voir pièce jointe. Voor de actuele stuklijst zie bijlage. For the current parts list see attachment. Aktuelle Stückliste siehe Anhang. www.telluria.eu 10/08/2023...
  • Page 4 ELEGANTO 3024 OLKL Fundament Le sol doit être plat et de niveau. Le sol doit être réalisé pour • • L’abris de jardin doit être centrée sur la dalle de béton. permettre une fixation adéquate de l’abris de jardin. •...
  • Page 5 ELEGANTO 3024 OLKL Composition / Compositie / Composition / Zusammensetzung 10/08/2023...
  • Page 6 ELEGANTO 3024 OLKL Paroi / Wand / Wall / Wand JD27 JD27 J27R J27R Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 7 ELEGANTO 3024 OLKL Le principe de la construction du mur (POW). Het principe van de opbouw van de wand (POW). The principle of building the wall (POW). Das Prinzip des Baus der Mauer finden (POW). SD18 Paroi / Wand / Wall / Wand...
  • Page 8 ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 9 ELEGANTO 3024 OLKL ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand Tourner encadrement / Kader omdraaien / Turn Frame / Rahmen umdrehen Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 10 ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand SD18 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 11 ELEGANTO 3024 OLKL ELEGANTO 3024 OLKL CP05 SD18 Paroi / Wand / Wall / Wand SD18 CP02i Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 12 ELEGANTO 3024 OLKL SD18 CP01 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 13 ELEGANTO 3024 OLKL ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand SD18 CP05 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 14 ELEGANTO 3024 OLKL CP02g SD18 Paroi / Wand / Wall / Wand CP02i SD18 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 15 ELEGANTO 3024 OLKL Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 16 ELEGANTO 3024 OLKL Paroi / Wand / Wall / Wand Le principe de la construction du mur, voir pages 8 à 11 (POW). Het principe van de opbouw van de wand, zie pagina 8 tot en met 11 (POW). The principle of building the wall, see pages 8 through 11 (POW).
  • Page 17 ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand SD18 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 18 ELEGANTO 3024 OLKL A + B Paroi / Wand / Wall / Wand CP01 CP05 CP02i SD18 A + B Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 19 ELEGANTO 3024 OLKL ELEGANTO 3024 OLKL AD24 AD27 A + B Paroi / Wand / Wall / Wand TOOL3 45° A + B Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 20 DA045 A + B Paroi / Wand / Wall / Wand TOOL3 45° A + B Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 21 ELEGANTO 3024 OLKL DA21VR DA21 A + B Paroi / Wand / Wall / Wand revêtement intérieur binnenbekleding interior lining Innenverkleidung TOOL3 45° A + B Paroi / Wand / Wall / Wand Option / Optie / Option / Option...
  • Page 22 revêtement intérieur DI045 binnenbekleding DI21V interior lining Innenverkleidung DI21 A + B Paroi / Wand / Wall / Wand Option / Optie / Option / Option SD18 A + B Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 23 ELEGANTO 3024 OLKL Paroi / Wand / Wall / Wand Le principe de la construction du mur, voir pages 8 à 11 (POW). Het principe van de opbouw van de wand, zie pagina 8 tot en met 11 (POW). The principle of building the wall, see pages 8 through 11 (POW).
  • Page 24 ELEGANTO 3024 OLKL SD18 CP02g CP02 Paroi / Wand / Wall / Wand SD18 CP01 SD18 CP01 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 25 ELEGANTO 3024 OLKL ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand CP05 SD18 CP05 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 26 ELEGANTO 3024 OLKL CP02i SD18 Paroi / Wand / Wall / Wand CP01 CP02g C + D Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 27 ELEGANTO 3024 OLKL ELEGANTO 3024 OLKL CP02g CP05 CP02i SD18 C + D Paroi / Wand / Wall / Wand C + D Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 28 ELEGANTO 3024 OLKL TOOL3 45° C + D Paroi / Wand / Wall / Wand DA27 C + D Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 29 ELEGANTO 3024 OLKL TOOL3 45° C + D Paroi / Wand / Wall / Wand DA21VL DA21 C + D Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 30 ELEGANTO 3024 OLKL revêtement intérieur binnenbekleding interior lining Innenverkleidung TOOL3 45° C + D Paroi / Wand / Wall / Wand Option / Optie / Option / Option revêtement intérieur et plaque perforée binnenbekleding en geperforeerde plaat interior lining and perforated plate...
  • Page 31 ELEGANTO 3024 OLKL revêtement intérieur et plaque perforée binnenbekleding en geperforeerde plaat interior lining and perforated plate Innenverkleidung und perforierte Platte PP21 C + D Paroi / Wand / Wall / Wand Option / Optie / Option / Option FPH2...
  • Page 32 ELEGANTO 3024 OLKL SD18 C + D Paroi / Wand / Wall / Wand CP02i CP02i SD18 C + D Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 33 ELEGANTO 3024 OLKL A + B + C + D Paroi / Wand / Wall / Wand A + B + C + D Paroi / Wand / Wall / Wand Wand A / Wall A / Wand A / Paroi A /...
  • Page 34 ELEGANTO 3024 OLKL CP02g CP05 CP02i SD18 A + B + C + D Paroi / Wand / Wall / Wand SPB6 SD18 A + B + C + D Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 35 ELEGANTO 3024 OLKL ELEGANTO 3024 OLKL SPB6 SD18 A + B + C + D Paroi / Wand / Wall / Wand Exemple donné pour un sous-sol en béton. Fixer l’abri de jardin dans les règles de l’art. Voorbeeld is voor beton-ondergrond.
  • Page 36 ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 37 ELEGANTO 3024 OLKL revêtement intérieur binnenbekleding interior lining Innenverkleidung IG = 2.090mm IK = 2.070mm A + B + C + D Paroi / Wand / Wall / Wand Option / Optie / Option / Option revêtement intérieur binnenbekleding interior lining...
  • Page 38 ELEGANTO 3024 OLKL CP15 CP16 H + I + J Paroi / Wand / Wall / Wand S6PH BZ30 CP16 Paroi / Wand / Wall / Wand Wand A / Wall A / Wand A / Paroi A / 10/08/2023...
  • Page 39 ELEGANTO 3024 OLKL SSP_OLK SD18 S6PH L=2070mm Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 40 ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand S6PH BZ30 CP15 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 41 ELEGANTO 3024 OLKL SSP_OLK S6PH (L=2050mm) SD18 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 42 ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand SSP21 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 43 ELEGANTO 3024 OLKL SD18 Paroi / Wand / Wall / Wand CP03 SD18 H + I + J Paroi / Wand / Wall / Wand 2/2020 10/08/2023...
  • Page 44 ELEGANTO 3024 OLKL SPB6 SD18 Paroi / Wand / Wall / Wand FTPPH SD18 Paroi / Wand / Wall / Wand 10/08/2023...
  • Page 45 ELEGANTO 3024 OLKL FTPPHK Paroi / Wand / Wall / Wand H + I + J Paroi / Wand / Wall / Wand 2/2020 10/08/2023...
  • Page 46 ELEGANTO 3024 OLKL Ancrage / Verankering / Anchoring / Verankerung M12X115 E + F + G Paroi / Wand / Wall / Wand Wand A / Wall A / Wand A / Paroi A / 10/08/2023...
  • Page 47 ELEGANTO 3024 OLKL IPHK IPHL Paroi / Wand / Wall / Wand XOLKC XPHL XOLKA XPHA21 H + I + J Paroi / Wand / Wall / Wand 2/2020 10/08/2023...
  • Page 48 ELEGANTO 3024 OLKL Installez la porte maintenant, voir la pièce jointe. Installeer de deur nu, zie bijlage. Install the door now, see attachment. Bauen Sie jetzt die Tür ein, siehe Anhang. Porte / Deur / Door / Tür 10/08/2023...
  • Page 49 ELEGANTO 3024 OLKL 10/08/2023...
  • Page 50 ELEGANTO 3024 OLKL 10/08/2023...
  • Page 51 ELEGANTO 3024 OLKL 10/08/2023...
  • Page 52 ELEGANTO 3024 OLKL Retirer le film / Verwijder folie / Remove foil / Folie entfernen Toit / Dak / Roof / Dach Retirer la bande / Tape verwijderen / Remove tape / Klebeband entfernen Z21C1 Z27C1 ZC1OLKL SD18 ZCVL Toit / Dak / Roof / Dach...
  • Page 53 ELEGANTO 3024 OLKL SD18 Toit / Dak / Roof / Dach 3024OLKL2 3024OLKL1 3024OLKL2 3024OLKL3 3024OLKL4 Toit / Dak / Roof / Dach 10/08/2023...
  • Page 54 ELEGANTO 3024 OLKL 3024OLKL3 2724OLKL3 3024OLKL2 2724OLKL2 3024OLKL4 2724OLKL4 3024OLKL1 2724OLKL1 Toit / Dak / Roof / Dach Toit / Dak / Roof / Dach 10/08/2023...
  • Page 55 ELEGANTO 3024 OLKL Exemple donné pour un sous-sol en béton. Fixer l’abri de jardin dans les règles de l’art. Voorbeeld is voor beton-ondergrond. Tuinhuisje fixeren volgens de regels van de kunst. Example is for concrete substrate. Fix the garden shed in accordance with good practise.
  • Page 56 ELEGANTO 3024 OLKL HOLSL Angle / Hoek / Corner / Ecke Angle / Hoek / Corner / Ecke 10/08/2023...
  • Page 57 ELEGANTO 3024 OLKL Angle / Hoek / Corner / Ecke ZC2OLKL Z27C2 Toit / Dak / Roof / Dach 10/08/2023...
  • Page 58 ELEGANTO 3024 OLKL SD18 ZAOLKL Z27A Toit / Dak / Roof / Dach SD18 Z21B SD75 Toit / Dak / Roof / Dach 10/08/2023...
  • Page 59 ELEGANTO 3024 OLKL SD18 Z21D BZ75 Toit / Dak / Roof / Dach Préparation du ruban auto-adhésif: 1. Bien nettoyer la surface afin qu’il n’y ai ni poussière, ni humidité. 2. Chauffer la surface dans le cas d’une température extérieure <10 ° C.
  • Page 60 ELEGANTO 3024 OLKL Toit / Dak / Roof / Dach Toit / Dak / Roof / Dach 10/08/2023...
  • Page 61 ELEGANTO 3024 OLKL Toit / Dak / Roof / Dach Toit / Dak / Roof / Dach 10/08/2023...
  • Page 62 ELEGANTO 3024 OLKL 2X W4 H= ±1400 H= ±650 SD25 Drain / Afwatering / Drainage / Drainage Drain / Afwatering / Drainage / Drainage 10/08/2023...
  • Page 63 ELEGANTO 3024 OLKL L55x4 L75x4 Toit / Dak / Roof / Dach L90x4 L90x4 Toit / Dak / Roof / Dach 10/08/2023...
  • Page 64 ELEGANTO 3024 OLKL TP3024 BF21 Sol / Vloer / Floor / Boden Option / Optie / Option / Option OS18 Rampe / Oprijplaat / Ramp / Rampe Option / Optie / Option / Option 10/08/2023...
