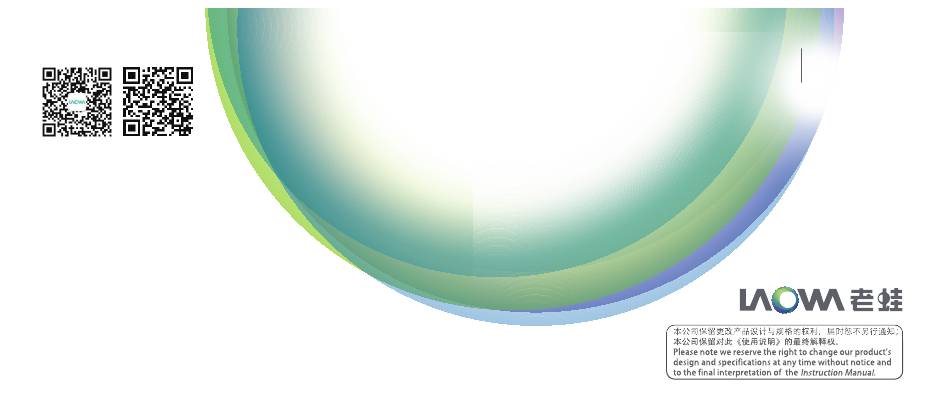

LAOWA FII TS 24mm F2 C-Dreamer Instruction Manual

Hide thumbs

Advertisement

Table of Contents

微信公众账号
FACEBOOK
安徽长庚光学科技有限公司
www.laowalens.com
服务热线： 400-066-1316
Email: sales@laowalens.com
电话Tel：
（+86） 551-69107990
地址： 合肥市庐阳区天水路与太和路交口庐阳中科大校友创新园5号楼
Add： Building 5, USTC Alumni Innovation Park, Crossing of Tianshui
and Taihe Road, Luyang District, Hefei City, Anhui Province, China
FFⅡ TS 24mm F2 C-Dreamer
使用手册
Instruction Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FII TS 24mm F2 C-Dreamer and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for LAOWA FII TS 24mm F2 C-Dreamer

Summary of Contents for LAOWA FII TS 24mm F2 C-Dreamer

  • Page 1 使用手册 FFⅡ TS 24mm F2 C-Dreamer Instruction Manual 微信公众账号 FACEBOOK 安徽长庚光学科技有限公司 www.laowalens.com 服务热线： 400-066-1316 Email: sales@laowalens.com 电话Tel： （+86） 551-69107990 地址： 合肥市庐阳区天水路与太和路交口庐阳中科大校友创新园5号楼 Add： Building 5, USTC Alumni Innovation Park, Crossing of Tianshui and Taihe Road, Luyang District, Hefei City, Anhui Province, China...
  • Page 2 前言 真诚的感谢您选购FFⅡ TS 24mm F2 C-Dreamer 镜头！ 为了让您充分理解本产品的使用方法和注 意事项， 请您在使用前仔细阅读本说明书。 为了操作上的安全， 使用本产品前请务必详细阅读使用手册与注意事项， 并将手册放 在需要时容易取得的地方。 如遇到不能解决的问题请通过售后电话获取技术支持。...
  • Page 3 主要特色 注意事项 安全注意事项 一、 该镜头是针对全画幅相机设计的广角移轴镜头， ±12mm移轴量， ±10°倾 斜量， 可覆盖φ67mm像场直径等特性。 镜头采用特殊光学设计， 保证光学素质 切勿自行在镜头结构拆装功能之外的拆解、 修改或改装。 当产品由于 的同时， 更大的拓展了使用场景， 增加了专业商业摄影师镜头方面的选择。 外力原因破损， 切勿触碰外露部分或破损边缘处。 二、 移动量±12mm 切勿放置于直射阳光下、 封闭车辆中或其余高温处， 否则过高的温度 在拍摄过程中， 很多时候由于环境的限制， 拍摄机位离被摄物较近， 可以借助 会使镜片和其他部件产生伸缩变形。 ±12mm的镜头偏移和旋转功能， 方便构图和接片， 让被摄物不会因为拍摄距 离近、 俯仰角度大而产生的近大远小的透视变化， 让拍摄变得更为严谨。 不使用镜头时， 请将镜头前盖盖上或置于没有阳光照射处。 凸透镜反 三、 倾斜量±10° 射出的光线可能会聚集在附近物体上，...
  • Page 4 各部件名称 注意事项 长期使用保养注意事项 ①滤镜螺纹 ③距离 （倍率刻度） 避免触摸镜头表面， 应用专用镜头布或气吹去除镜头表面的尘 ⑦支架锁止旋钮 ②对焦环 埃， 不使用镜头时， 应将镜头盖盖上。 ④景深刻度 ⑤光圈环 （光圈刻度） ⑥镜头支架旋转刻度 ⑪移动 使用镜头纸或镜头布清洁时,以螺旋的方式从中间向外擦拭镜 ⑧倾斜旋钮 锁止旋钮 头上的污垢以及指印。 ⑫旋转按钮 ⑬卡口 镜头从寒冷的环境突然转移至温暖的环境时， 镜头的外部以及 内部镜片将会凝结水雾， 所以在转移时应采取防潮保护措施。 ⑩移动旋钮 ⑨倾斜锁止旋钮 ⑭移轴支架...
  • Page 5 使用倾斜功能 使用说明 使用说明 1、 拧松⑨倾斜锁止旋钮后 镜头安装 2、 转动⑧倾斜旋钮进行倾斜量的调整， 调整量为±10° 取下镜头后盖， 將镜头卡口上的安装标记⑬对准相机座圈上的对应标 使用移动功能 记， 随后将镜头插入机身座圈， 根据所购买卡口的安装方向旋转镜头， 1、 拧松⑪移动锁止旋钮 直至咔嚓声锁紧镜头。 安装时请不要用力过猛， 以免导致卡口损伤。 2、 转动⑩移轴旋钮来调整移动量 镜头拆卸 3、 在达到移轴需求量时， 拧紧锁止机构 关机后按住相机上的镜头释放按钮， 依照所购买卡口的安装方向反向 转动功能 旋转镜头， 随后将镜头从座圈中拔出。 装上镜头后， 请尝试旋转镜头确认是否已将其固定在相机上。 转动功能使您能通过转动移动装置来改变移动的方向。 按住⑫卡口旋转按钮， 可以转动±180°。 镜头在每15°位置设置限位。 对焦 两处旋转结构， 可实现多角度的接片和特殊角度倾斜， 满足用户的多种拍摄需求。 此款镜头是全手动对焦镜头，...
  • Page 6 规格表 光圈使用 光圈在镜头上调节， 根据拍摄环境和与所需要的景深， 转动光圈环② 来 选择对应的光圈。 FFⅡ TS 24mm F2 C-Dreamer 由于此镜头无CPU数据， 所以暂时无法记录光圈参数。 画幅 全画幅 由于光圈为手动调节， 无法较好的使用快门优先模式， 但可以使用光圈优 焦点距离 24mm 先模式(测光准确度视相机型号而定)。 光圈范围 F4-22 视场角 108.8° 镜头结构 10组13枚 光阑叶片 14片 最近摄影距离 （物像距离） 25cm 最大放大倍率 0.19倍 移轴量 ±12mm 倾斜角度 ±10° 合焦驱动方式 手动...
  • Page 7 Preface Thank you for purchasing our FFⅡTS 24mm F2 C-Dreamer lens! Please read this Instruction Manual carefully before using the lens to fully understand its application methods and precautions. For operational safety, please read the manual and precautions carefully before using this product, and keep the manual at a place that is easily accessible when needed.

  • Page 8: Safety Precautions

    Precautions Features I.The lens is a wide-angle tilt-shift lens designed for full-frame cameras, with shift amount of ±12mm, Safety Precautions and tilt amount of ±10°, can cover φ 67mm image field diameter and other characteristics. The lens adopts a special optical design to ensure the optical quality, while expanding the use of scenarios, Do not disassemble, modify the lens by yourself.

  • Page 9: Maintenance Precautions

    Name of each part Maintenance Precautions ①filter thread Do not touch the surface of the lens directly. Brush off any dust ③distance with a blower. Wipe the surface with a cleaning cloth or a lens (magnification scale) tissue. ⑦ holder lock knob ②focusing ring Try a circular motion from the center outward to remove oil, ④depth of field scale...

  • Page 10: Mounting Lens

    Instructions Focusing Mounting lens It is the manual focus lens. Rotate the focus ring (②) slowly until Take off the rear lens cap. Align the mounting mark (⑬) on the lens the image is in focus. mount with the corresponding mark on the camera mount ring; then, insert the lens to the mount ring, rotate the lens in the Do not rotate the focusing ring too forcefully or too quickly to mounting direction of the purchased mount, and stop rotating until...

  • Page 11: Rotation Function

    Utilizing shift function Usage of aperture 1. Loosen the (⑪) shift lock knob. Adjust the aperture on the lens, and choose the corresponding 2. Rotate the (⑩) shift knob to adjust the shift amount. aperture by rotating the aperture ring (②) according to the shooting 3.

  • Page 12: Specifications

    Specifications FFⅡ TS 24mm F2 C-Dreamer Format Full Frame Focal Length 24mm Aperture Range F4-22 Angle of View 108.8° Lens Structure 13 elements in 10 groups Aperture Blades Min. focusing Distance 25cm Max. Magnification 0.19X Shift ±12mm Tilt ±10° Focus Type Filter Thread Φ77mm Φ82.5*119mm...
