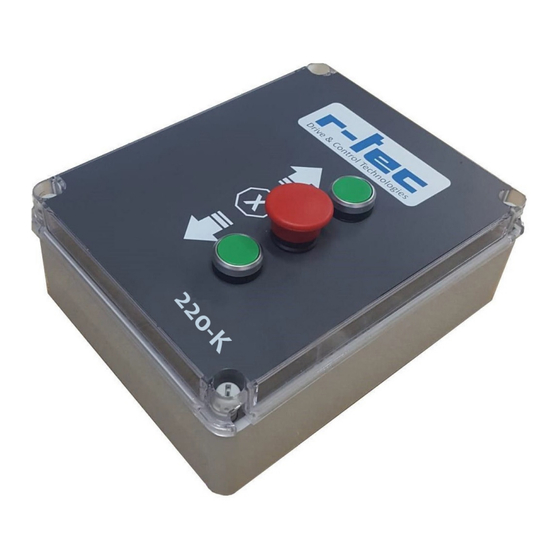

Summary of Contents for R-Tec r-tec220-K
- Page 1 Index / İçindekiler r-tec 220-K KONTAKTÖRLÜ KONTROL ÜNİTESİ 1-10 Kurulum ve kullanım klavuzu r-tec 220-K CONTOL UNIT WITH CONTACTOR 11-20 Installation and use instructions...
- Page 2 220-K KONTAKTÖRLÜ KONTROL ÜNİTESİ KULLANMA KILAVUZU...
- Page 3 KULLANIM ALANLARI r-tec 220-K kontrol ünitesi 380V treephase motorlu tüm kapı sistemlerinde kullanılabilir. İçerisinde bulundurduğu çeşitli özelliklerle kontrollü ve güvenli bir şekilde treephase olarak çalışan birçok otomasyonu kullanmanıza olanak sağlayan bu ünitenin kullanımı ve montajı aşağıda detaylı bir biçimde anlatılmıştır.
- Page 4 KONTROL KARTI BAĞLANTI ŞEMASI switchler (RF-433/S) Kumanda Alıcı Kartı 57. Stop NC 56. Kapat 55. Açma 54. Gnd NC(ortak uç) Emniyet fotoseli 53. Gnd NC(ortak uç) bağlandığında 52. Fotosel NC bu köprüyü iptal edin. 51. +24 50. Rf Anten KAPANMA 42.
- Page 5 PÖNOMATİK VE EMNİYET FOTOSELİ BAĞLANTISI PÖNOMATİK FOTOSEL ALICI VERİCİ C NC NO...
- Page 6 FOTOSEL VE PNÖMATİĞİN BERABER BAĞLANMASI (SERİ BAĞLANTI) FOTOSEL ALICI C NC NO PÖNOMATİK OPTİK SENSÖR BAĞLANTISI...
- Page 7 DİP SWİTCH FONKSİYONLARI Otomatik kapanma aktif Devre dışı (OFF konumda kalmalı) Devre dışı (OFF konumda kalmalı) TRİMPOT FONKSİYONLARI T2: Devre dışı T3: Otomatik kapanma bekleme süresi KART ÜZERİNDEKİ LEDLERİN FONKSİYONLARI LED 1 :RÖLE 1 ÇEKİLİ İSE YANIP SÖNER (ÇALIŞMA SÜRESİ BOYUNCA YANIP SÖNER) LED 2 :RÖLE 3 ÇEKİLİ...
- Page 8 SIKÇA SORULAN SORULAR SORUN SEBEP SONUÇ Aç butonuna bastınız ama kapı Motor yönünüz ters olabilir Enerjiyi kesin, L1 ve L2 fazlarının yerlerini değiştirin kapanmaya gidiyor Aç butonuna bastınız kapı açılıyor ama Limit switchlerinizin yönü ters Limit switch yönlerinini değiştrin limit switche bastığında durmuyor olabilir Tüm bağlantılar doğru kapı...
- Page 9 RF-433 ROLLİNG ALICI-KUMANDA OPSİYONLARI TEKNİK ÖZELLİKLER Çalışma Voltajı 12 Vdc/24Vdc Çalışma Akımı 20mA Çalışma sıcaklığı -20C ~ 80C Röle Kontak Akımı Röle Kontak Süresi 0,5 sn. RF Alıcı Frekansı 433 MHz (Kristalli) Kontak Adedi 1 NC*, 1 NO* Kanal Adedi Tanımlanabilen Kumanda Adedi Standart alıcı...
- Page 10 RF-433 ROLLİNG ALICI-KUMANDA OPSİYONLARI Kumanda tanıtma: DİKKAT! Bir alıcı kartına yalnızca bir firma kumanda tanımlama işlemi yapabilir. Bir kez tanımlama işlemi yapılmış olan alıcı kartına başka bir firmanın kumandası, aynı tip olsa dahi tanımlanamaz. 1. Alıcıya kumanda tanımlamak için, öğrenme butonuna basın kırmızı ikaz ledi yanınca elinizi butondan çekin. 2.
- Page 11 RF-433 FİX ALICI-KUMANDA OPSİYONLARI TEKNİK ÖZELLİKLER Çalışma Voltajı 12 Vdc/24Vdc Çalışma Akımı 20mA Çalışma sıcaklığı -20C ~ 80C Röle Kontak Akımı Röle Kontak Süresi 0,5 sn. RF Alıcı Frekansı 433 MHz (Kristalli) Kontak Adedi 1 NC*, 1 NO* Kanal Adedi HARİCİ...
- Page 12 220-K CONTOL UNIT WITH CONTACTOR MANUAL...
-
Page 13: Products Used
PRODUCTS USED r-tec 220-K control unit can be used in all door systems with 380V treephase motorsIt allows you to use many treephase automations in a controlled and safe manner with its various features. The use and installation of the unit is described in detail below. -
Page 14: Power Input
CONTROL CARD CONNECTION DIAGRAM switchs (RF-433/S) Receiver Card 57. Stop NC 56. Open NO 55. Close NO 54. Gnd NC(com) 53. Gnd NC(com) When the safety 52. Photocell NC photocell is connected 51. +24 cancel this bridge. 50. Rf Antenna CLOSING 42. - Page 15 PNEUMATIC AND SAFETY PHOTOCELL CONNECTION PNEUMATIC SAFETY PHOTOCELL RECEIVER TRANSMITTER + - C NC NO...
-
Page 16: Optical Sensor Connection
CONNECTING PHOTOCELL AND PNEUMATIC (SERIAL CONNECTION) PHOTOCELL RECEIVER C NC NO PNEUMATIC OPTICAL SENSOR CONNECTION... -
Page 17: Dip Switch Functions
DIP SWITCH FUNCTIONS Automatic closing active Not used (must be OFF) Not used (must be OFF) TRIMPOT FUNCTIONS T2: not used T3: Automatic closing pause time FUNCTIONS OF LEDS ON THE CONTROL CARD LED 1 : Relay 1 is running (flashed during working time) LED 2 : Relay 3 is running (lights steadily as long as the motor is opening or closing) LED 3 : Relay 2 is running (lights steadily as long as the motor is opening or closing) LED 4 : If there is + 24V energy, it lights up constantly... - Page 18 FREQENTLEY ASGED QESTIONS PROBLEM REASON RESULT The motor can run in the Disconnect power, change the L1 and L2 The door goes closing when opposite direction. phases. you press the Open button. Pressing the Open button open the Limit switches can operate in Change the opening and closing limit the opposite direction.
- Page 19 RF-433 ROLLING RECEIVER-REMOTE CONTROL OPTIONS TECHNICIAL SPECIFICATIONS Input voltage 12 Vdc/24Vdc Current 20mA Operating temperature -20C ~ 80C Relay contact current Relay contact time 0,5 sn. RF Receiver frequency 433 MHz (crystal) Contact quantity 1 NC*, 1 NO* Channel quantity Identifiable amount of remote For standard receiver : 1 piece = 1 x 2000 = 2000 Copy control...
- Page 20 RF-433 ROLLING RECEIVER-REMOTE CONTROL OPTIONS Remote control identification: ATTENTION! Only one remote control can be defined on a receiver card. The remote control of another company cannot be identified on the receiver card, which has been defined once, even if it is the same type. 1.
- Page 21 RF-433 FIX CODE RECEIVER-REMOTE CONTROL OPTIONS TECHNICIAL SPECIFICATIONS Input voltage 12 Vdc/24Vdc Current 20mA Operating temperature -20C ~ 80C Relay contact current Relay contact time 0,5 sn. RF Receiver frequency 433 MHz (crystal) Contact quantity 1 NC*, 1 NO* Channel quantity EXTERNAL CABLE RECEIVER EXTERNAL SOCKET RECEIVE DIP SWITCHS...
