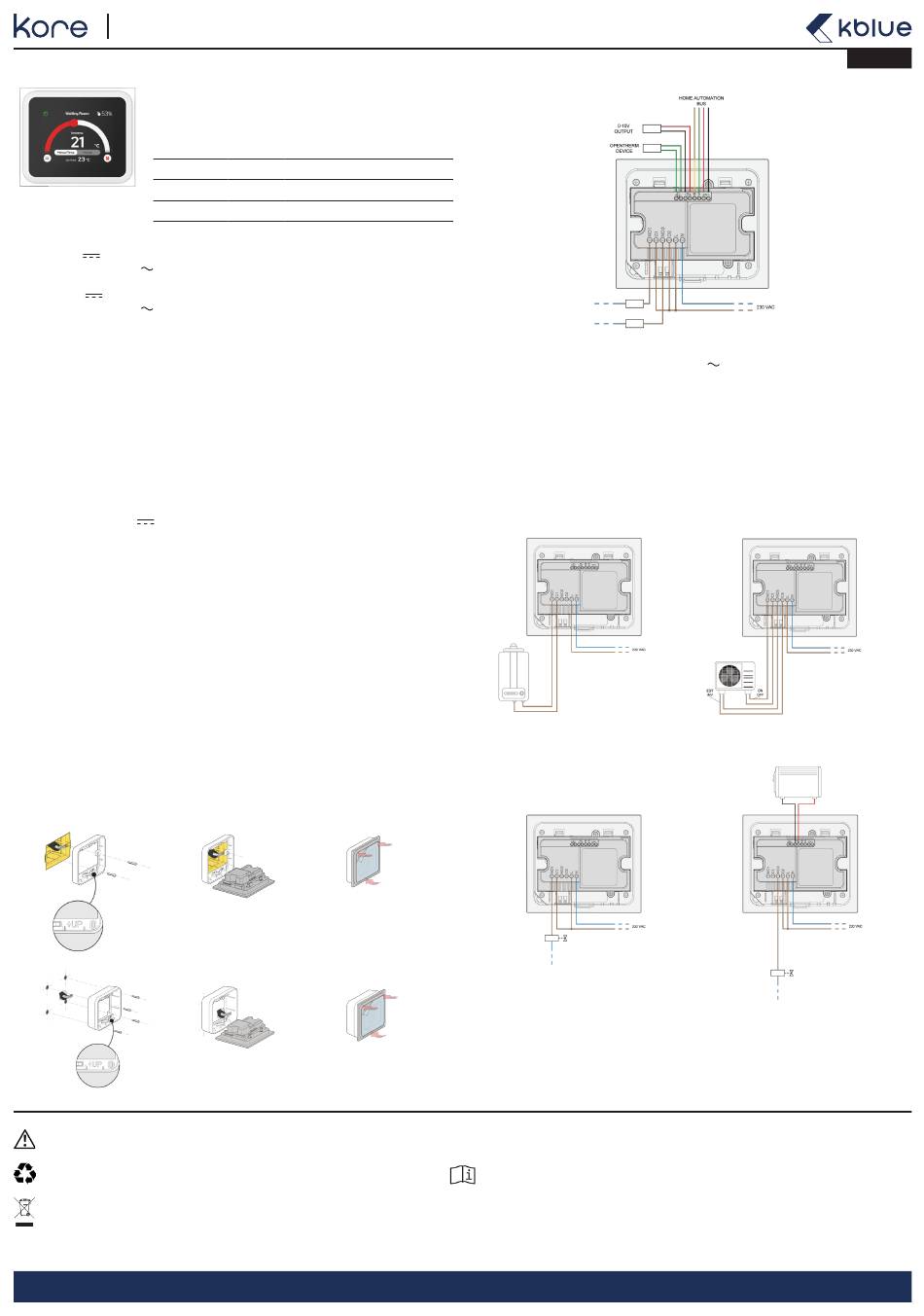

KORE kblue ETH-+TERM-IN B Manual

Scheda prodotto art. ETH-KORE+TERM
Cronotermostato Kore WiFi
1. Descrizione
Cronotermostato con sonda di umidità integrata della famiglia Klever
utilizzato come periferica stand-alone, o come dispositivo master del
sistema Klever. Dispone di connettività WiFi e BLE.
Disponibile in 4 varianti:
Incasso
Parete
Incasso
Fig. 1
Parete
2. Caratteristiche tecniche
• Tensione di alimentazione nominale:
Da BUS 12V
Da rete (con addon) 230V 50/60 Hz
• Assorbimento:
Da BUS 12 V 60-95 mA (73 mA nominali)
Da rete (con addon) 230V 10-15 mA (24 mA nominali)
• Consumo: 6W max
• Connessioni: morsetti a vite estraibili
• Temperatura di esercizio: da 0 a +40°C
• Temperatura di stoccaggio: da -10 a +70°C
• Sensore di temperatura a bordo: da 0 a +40°C ±0,5°C
• Sensore di umidità relativa: da 10 a 90% ±5%
• Classe di protezione: IP20
• Classificazione ERP:
Con uscita a relè: classe IV
Con uscita 0-10V o OpenTherm: classe V
• Normativa di riferimento: Certificazione CE
• Display TFT 3,5" con touch screen capacitivo
• Ingressi:
1 BUS OpenTherm
• Uscite:
1 uscita analogica 0-10V , 40 mA max
2 relè bistabili carico max 2A (cosφ 0,9 min)
• Dispositivo wireless conforme allo standard 802.11 b/g/n, frequenza 2.412-2.484 GHz, potenza di
trasmissione <20 dBm
• Installazione orizzontale a parete o su scatola portafrutti 3 moduli
• Dimensioni:
Senza supporto a parete 97,7 x 42 x 116 mm (HxPxL)
Con supporto a parete 97,7 x 43 x 116 mm (HxPxL)
• Peso:
Senza supporto a parete 223 g
Con supporto a parete 280 g
3. Avvertenze
• L'installazione e la manutenzione devono essere eseguite solo da personale qualificato.
• Prima di ogni operazione di manutenzione e prima di accedere alle parti interne dell'unità, togliere
l'alimentazione elettrica.
4. Installazione
L'apparecchio deve essere installato a parete ad un'altezza di 1,5m da terra, in una posizione idonea alla
corretta rilevazione della temperatura ambiente. Può essere installato direttamente a muro o su scatole
portafrutto a tre moduli. Va utilizzato in luoghi asciutti e non polverosi a temperatura compresa tra 0 e
40°C.
Installazione ad incasso
Installazione a muro
Fig. A
Fig. D
Avvertenza per la sicurezza
L'installazione, la messa in servizio e la periodica manutenzione del prodotto devono essere eseguite da personale professionalmente abilitato, in accordo con i regolamenti nazionali e/o i requisiti locali. L'installatore qualificato deve adottare
tutti gli accorgimenti necessari, incluso l'utilizzo di Dispositivi di Protezione Individuale, per assicurare la propria incolumità e quella di terzi. L'errata installazione può causare danni a persone, animali o cose nei confronti dei quali Kblue Srl
non può essere considerata responsabile. Il dispositivo di disconnessione deve essere incorporato all'esterno dell'apparecchiatura.
Smaltimento imballo
Scatole in cartone: raccolta differenziata carta.
Smaltimento del prodotto
Il prodotto alla fine della propria vita utile dovrà essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata di rifiuti elettronici ed elettrotecnici,
oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.
Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni di cui al D.Lgs. 152/2006.
Altre informazioni
Ci riserviamo il diritto di modificare i prodotti in qualsiasi momento e senza preavviso, se le modifiche comportano un miglioramento di qualità. Le immagini e le foto riportate sono a carattere puramente indicativo e potrebbero non
rappresentare esattamente il prodotto descritto. Si declina ogni responsabilità per eventuali errori di stampa. Tutti i rapporti commerciali sono regolati dalle condizioni generali di vendita.
Kblue Srl | sede operativa: via Prà Bordoni, 12 36010 Zané (VI) | sede legale: via Stazione, 51 39044 Egna (BZ) | Tel. +39 0445 315055 | info@kblue.it www.kblue.it
P01043MAT01_004| Riproduzione ammessa solo previa autorizzazione.
Bianco ETH-KORE+TERM-IN_B
Bianco ETH-KORE+TERM-ON_B
Nero ETH-KORE+TERM-IN_N
Nero ETH-KORE+TERM-ON_N
Fig. B
Fig. E
6. Collegamenti
Il cronotermostato WiFi Kore può sostituire agevolmente un classico termostato tradizionale a parete
grazie all'alimentazione diretta con tensione di rete 230V
È composto da una scheda base (P01043) e dispone di una scheda addon (P01044) con le seguenti uscite:
• Doppio contatto a relè bistabile da applicare sul retro del cronotermostato: 1 utilizzo per il contatto
caldaia + 1 configurabile (cambio stagione, confronto su % umidità, confronto punto di rugiada)
• Uscita analogica 0-10V per la modulazione di un fancoil analogico.
• Uscita OpenTherm per dialogare e comandare dispositivi di termoregolazione che comunicano
attraverso protocollo OpenTherm.
Fig. 3 Collegamento con caldaia
Solo riscaldamento
Fig. C
Fig. 5 Collegamento con elettrovalvola
Solo riscaldamento
Fig. F
Manuale d'uso
Consultare il manuale d'uso e installazione.
Fig. 2
.
Fig. 3
Fig. 4 Collegamento con pompa di calore
Riscaldamento e raffrescamento
Fig. 5
Fig. 6 Collegamento con fancoil
Riscaldamento e raffrescamento
IT
Fig. 4
Fig. 6
