Carel Universal URKSL00005SP Quick Start Manual

+050003656 rel. 1.0 - 13.10.2021
URKSL00005SP
- Kit sensore di livello umidificatori UR "universale" /
Modelli da UR020 (Square) a UR060 / Models from UR020 (Square) to UR060

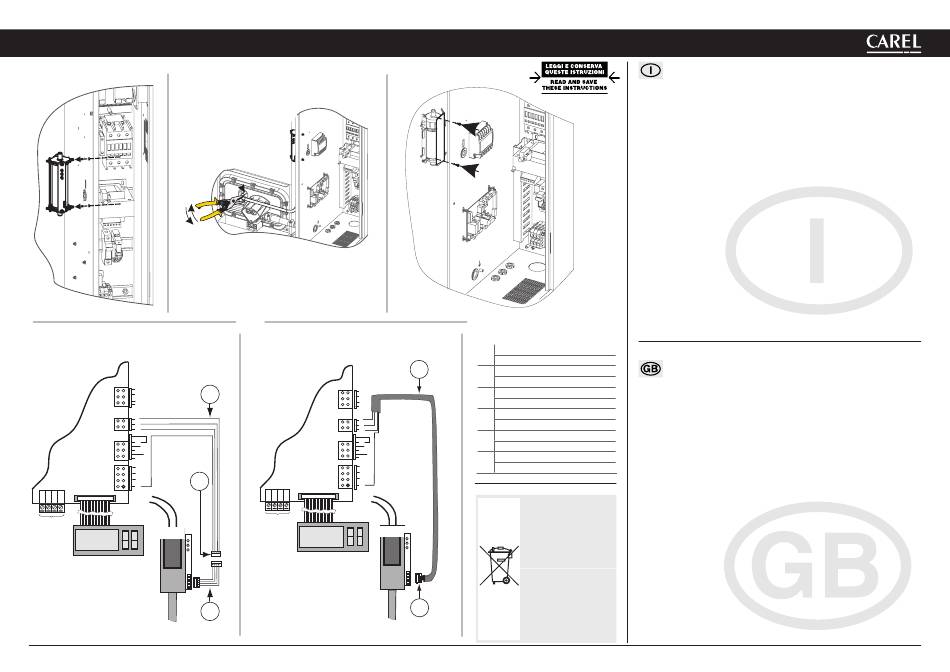

Fig. 1
Versione 1 / Version 1
6D
3 6
3D
2 5
D
4D
1 4
1D
1C
2 4
4C
C
1 3
3C
2B
5B
3 6
1B
2 5
4B
B
3B
1 4
6B
RELA Y BOARD
4 8 4A
3 7 7A
3
A 3A
2 6
J 1 5 5A
1 2 3 4
J J J J
SERIAL
LINE
CONTROL
MODULE
Fig. 4
Fig. 2
Versione 2 / Version 2
2
6D
3 6
3D
2 5
D
4D
1 4
1D
1C
2 4
4C
C
1 3
3C
2B
3 6 5B
1B
2 5
4B
B
3B
1 4
6B
RELA Y BOARD
4A
4 8
7A
3 7
A 3A
2 6
1 5
J 5A
1 2 3 4
J J J J
SERIAL
LINE
CONTROL
MODULE
4
Fig. 5
"Universal" UR humidifier level sensor kit
Fig. 3
Legenda / Key:
1 spezzone di tubo da lasciare
cut the hose as indicated
5
2 cavo Q.E.
E.P cable
3 connettore verde
green connector
4 cavo C adattatore cod. CM00000913
cable C adapter code CM00000913
5 cavo SL
LS cable
6 connettore bianco
white connector
Smaltimento del prodotto
L'apparecchiatura (o il prodotto)
deve essere oggetto di raccolta
separata in conformità alle
vigenti normative locali in
materia di smaltimento.
Disposal of the product
The appliance (or the product)
must be disposed of separately
in accordance with the local
6
waste disposal legislation in
force.
Il kit URKSL00005SP è un sensore che verifica il livello dell'acqua all'interno del boiler.
Il kit visualizza 3 stadi di funzionamento:
1. LED rosso + LED giallo può avere due significati:
• carico dell'acqua da cilindro vuoto: all'avviamento l'elettrovalvola di carico riempie il boiler
finchè non si arriva al livello desiderato;
• un'anomalia che può essere visualizzata sul display;
2. LED giallo: carico dell'acqua di ripristino;
3. LED verde: funzionamento normale (evaporazione).
Sostituzione KIT
1. Sconnettere il cavo elettrico dal sensore di livello. Scollegare i tubi idraulici. Svincolare il sensore
di livello dalla parete divisoria della carpenteria (Fig. 1)
2. Se i collegamenti del sensore di livello sono come in versione 1 procedere come segue:
• effettuare operazioni in Fig. 1 e 2;
• collegare il cavo C adattatore (4) al cavo Q.E. (2) tramite il connettore verde (3). Il cavo C va
ordinato a parte quando il connettore (3) non è compatibile con URKSL00005SP.
Collegare l'altra estremità del cavo C adattatore al sensore di livello nuovo. Ripristinare i
collegamenti idraulici garantendo la tenuta idraulica tramite le fascette a corredo ed il fissaggio
del sensore di livello alla parete divisoria (Fig. 3).
3. Se i collegamenti del sensore di livello sono come in versione 2 procedere come segue:
• effettuare le operazoni in Fig. 1 e 2;
• scollegare il cavo SL (5) dal sensore di livello (Fig. 5). Effettuare i collegamenti elettrici avendo
cura di inserire i pin del connnettore bianco fino al completo inserimento (Fig. 5 punto 6),
verificando il corretto aggancio. Ripristinare i collegamenti idraulici garantendo la tenuta
idraulica tramite le fascette a corredo ed il fissaggio del sensore di livello alla parete divisoria
(Fig. 3).
The kit code URKSL00005SP is a sensor that controls the water level inside the boiler.
The kit displays 3 stages of operation:
1. Red LED + yellow LED, two possible meanings:
• fill water with cylinder empty: when starting, the fill solenoid valve fills the boiler to the
required level;
• an error has occurred, shown on the display;
2. Yellow LED: fill water to top-up level;
3. Green LED: normal operation (evaporation).
Replacing the KIT
1. Disconnect the cable from the level sensor. Disconnect the water hoses. Release the level sensor
from the partition in the structure (Fig. 1)
2. If the connections to the level sensor are the same as shown for version 1, proceed as follows:
• complete the operations shown in Figs. 1 and 2;
• connect the cable C adapter (4) to the E.P. cable (2) via the green connector (3). The cable
should be ordered separately when the connector (3) is not compatible with URKSL00005SP.
Connect the other end of the cable C adapter to the new level sensor. Restore the water
connections, ensuring water-tightness by using the clamps supplied, and then secure the level
sensor to the partition (Fig. 3).
3. If the connections to the level sensor are the same as shown for version 2, proceed as follows:
• complete phase 1 and 2;
• disconnect the LS cable (5) from the level sensor (Fig. 5). Make the electrical connections,
making sure that the pins on the white connector are fully inserted (Fig. 5 point 6), to ensure
correct coupling. Restore the water connections, ensuring water-tightness by using the clamps
supplied, and then secure the level sensor to the partition (Fig. 3).
