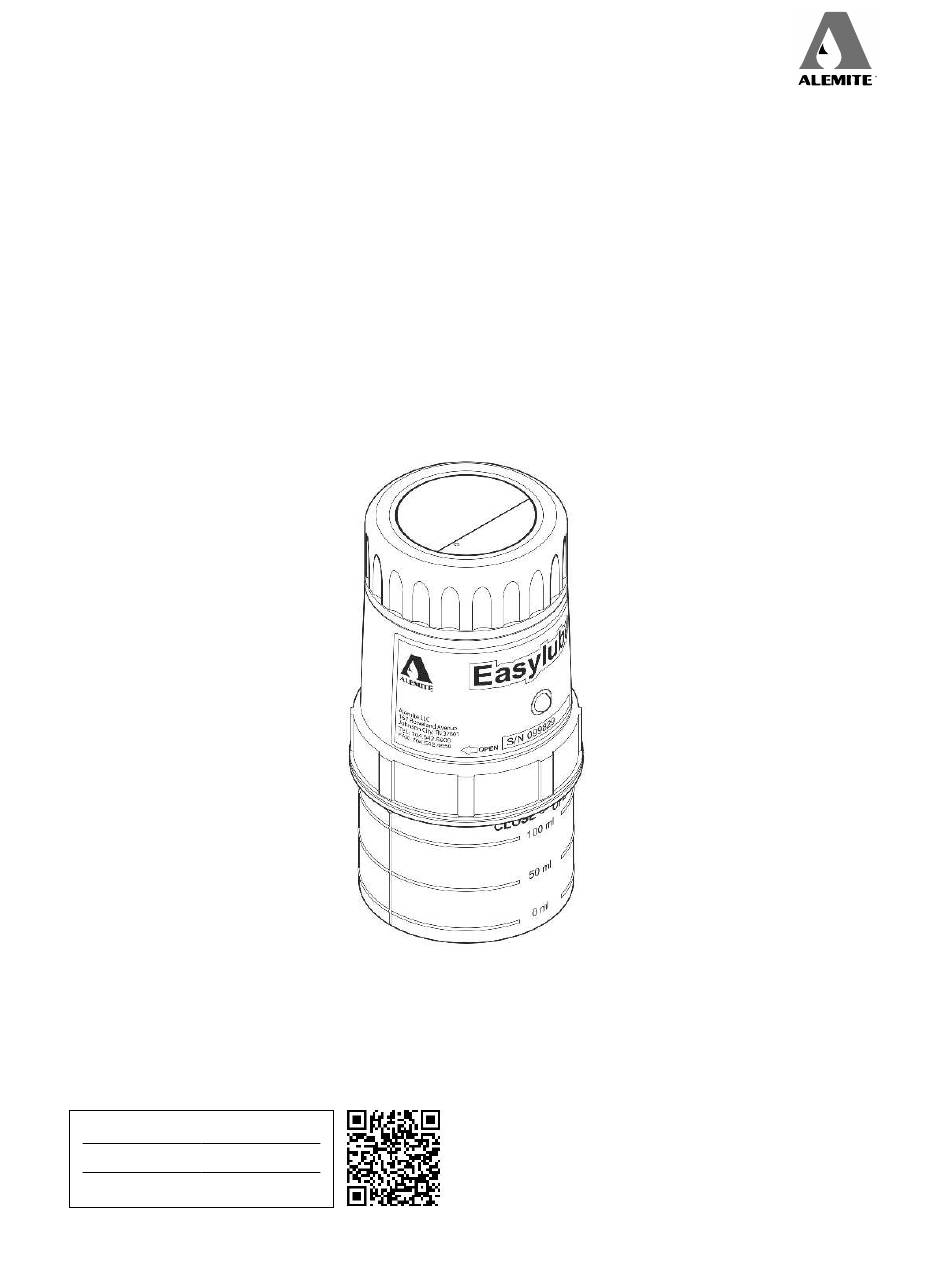

- Page 1 User manual Easylube automatic lubricator Model 1746-151 Date of issue March 2025 Form number 670807 Version...
-
Page 2: Table Of Contents
Set/change dispense period Lubricator dispense period compared with DIP switch lever positions and battery life Easylube lubricator accessories Tubing, hose and pipe size Start lubricator Identification Installation Direct mount Remote mount Troubleshooting Service parts Easylube lubricator model 1746-151 - exploded view... -
Page 3: Safety
Safety Explanation of signal words for Read and carefully observe these safety installation instructions before installing/operating/troubleshooting the assembly The assembly must be NOTE installed, maintained and repaired Emphasizes useful hints and exclusively by persons familiar with the recommendations as well as instructions information for efficient and Install the assembly only after safety... -
Page 4: Description
0 014 oz (0,42 ml) 0 014 oz (0,42 ml) 0 10 oz (2,92 ml) 0 42 oz (12,5 ml) Table 2 Easylube lubricator model 1746-151 specifications UL approved Material outlet Capacity Pressure range Operating tem range Dimensions (L x D) Lithium battery... -
Page 5: Preparation/Maintenance
Preparation/ With use of control valve or gun: WARNING Do not burn or puncture batteries maintenance 5 Fill cup with lubricant until piston Toxic materials may be emitted that plate contacts positioning cover cause personal injury Always 6 Unscrew positioning cover from cup recycle or dispose of battery properly NOTE... -
Page 6: Easylube Lubricator Accessories
Start lubricator Remote mount Installation If a direct connection is not feasible, CAUTION Whenever possible, install oil-filled tubing, hose, or pipe can be used with Avoid touching contact surfaces of lubricators at a level below the an optional mounting bracket new batteries Skin oils can cause lubrication point (→... -
Page 7: Troubleshooting
Table 6 Troubleshooting Indications Possible problems Solution Grease separates Lubricator lines not completely flushed Flush bearing and all lines completely with same grease as lubricator Lubricator does not dispense 1 Weak battery Warning light can 1 Verify output voltage of battery consume battery exceeds 6 0 V Always start... -
Page 8: Easylube Lubricator Model 1746-151 - Exploded View
Fig. IPB 1 Easylube lubricator model 1746-151 - exploded view /₂ in. PT Label Red indicator light Pressure piston Left hand thread OFF Position ON Position Piston plate (w/O-Ring) Shipping cap DIP switch (rotated for clarity) Accessories required to fill the cup (not inluded with lubricator) - Page 9 ® Alemite, LLC is a registered trademark The contents of this publication are the copyright of the publisher and may not be reproduced (even extracts) unless prior written permission is granted Every care has been taken to make sure the accuracy of the information contained in this publication but no...
- Page 10 Manual del usuario Lubricador automático Easylube Modelo 1746-151 marzo 2025 Fecha de emisión Número de formulario 670807 Versión...
- Page 11 DIP y vida útil de las pilas Accesorios del lubricador Easylube Tamaño de los tubos, mangueras y tuberías Arranque el lubricador Identificación Instalación Montaje directo Montaje remoto Resolución de problemas Piezas de servicio Modelo de motor Easylube 1746-151 - vista desarrollada...
-
Page 12: Seguridad
Seguridad Señales de seguridad Lea y observe detenidamente estas instrucciones de instalación antes de instalar, operar, resolver los problemas de armado El montaje debe ser NOTA operada, mantenida y reparada Hace hincapié en recomendaciones exclusivamente por personas útiles así como en información para familiarizadas con las instrucciones una operación eficiente y sin de operación... -
Page 13: Descripción
Consulte los consejos de instlación en la tabla de Resolución de problemas, página 7 El modelo de lubricador automático 1746-151 suministra un solo punto de lubricación con aceite o grasa (hasta grado 2) electromecánicamente Este modelo de lubricador: • Contiene una cubeta diseñada para rellenarse usando accesorios •... -
Page 14: Preparación/Mantenimiento
Preparación/ Con el uso de la válvula de control o la ADVERTENCIA pistola: No queme ni perfore las pilas Se mantenimiento pueden desprender materiales 5 Llene la cubeta de lubricante hasta tóxicos que causan lesiones que la placa del pistón haga contacto personales Recicle o deseche con la cubierta de posición siempre las pilas debidamente... -
Page 15: Accesorios Del Lubricador Easylube
Arranque el lubricador Montaje remoto Instalación Si no es factible una conexión directa, PRECAUCIÓN Siempre que sea posible, instale se pueden usar tubos, mangueras o No toque las superficies de lubricadores llenos de aceite a un nivel tuberías con un soporte de montaje contacto de las pilas nuevas Los opcional (→... -
Page 16: Resolución De Problemas
Tabla 6 Resolución de problemas Indicaciones Posibles problemas Solución La grasa se separa Las lineas del lubricador no está Enjuague el cojinete y todas las completamente enjuagadas líneas con la misma grasa que el lubricador 1 Pila casi agotada La luz de 1 Verifique que el voltaje de salida de El lubricador no distribuye advertencia puede consumir la pila... -
Page 17: Modelo De Motor Easylube 1746-151 - Vista Desarrollada
Fig. IPB 1 Modelo de motor Easylube 1746-151 - vista desarrollada /₂ in. PT Etiqueta Luz indicadora roja Pistón de presión Rosca a izquierdas Posición OFF Posición ON Placa de pistón (con junta tórica) Tapa de envío Interruptor DIP (girado para mayor claridad) - Page 18 ® Alemite, LLC es una marca registrada El contenido de esta publicación es propiedad intelectual del editor y no puede reproducirse (ni siquiera extractos) a menos que se haya otorgado permiso previo por escrito Se han hecho todos los esfuerzos posibles para garantizar la exactitud de la información incluida en esta publicación, pero no se puede aceptar ninguna responsabilidad por cualquier pérdida o...
- Page 19 Manuel d’utilisation Lubrificateur automatique Easylube Modèle 1746-151 Date de parution mars 2025 Numéro de formulaire 670807 Version...
- Page 20 DIP et à la durée de vie de la batterie Accessoires de lubrificateur Easylube Taille de tubulure, de tuyau et de conduite Démarrer le lubrificateur Identification Installation Monture directe Monture à distance Dépannage Pièces de rechange Lubrificateur Easylube modèle 1746-151- vue éclatée...
-
Page 21: Sécurité
Sécurité Signaux de sécurité Lisez et observez attentivement ces instructions avant d’installer, d’utiliser ou REMARQUE de dépanner l’assemblage L’ensemble doit Met l’accent sur des conseils et être installé, entretenu et réparé recommandations utiles ainsi que exclusivement par des personnes qui sur les informations pour un connaissent bien les instructions fonctionnement efficace et sans... -
Page 22: Description
13,64 ml (0.46 oz) 0,42 ml (0.014 oz) 0,42 ml (0.014 oz) 2,92 ml (0.10 oz) 12,5 ml (0.42 oz) Tableau 2 Caractéristiques du lubrificateur Easylube modèle 1746-151 Homologué UL Orifice de sortie Capacité Plage de Plage de temp de Dimensions (L x P) Batterie au de matériau... -
Page 23: Préparation/Maintenance
Préparation/ Avec l’utilisation d’un pistolet ou d’une AVERTISSEMENT vanne de commande: Ne pas brûler et ne pas perforer les Maintenance batteries Des matières toxiques qui 5 Remplir la coupelle avec du lubrifiant créent des lésions corporelles jusqu’à ce que la plaque du piston peuvent être émises Toujours entre en contact avec le couvercle de recycler ou mettre la batterie au... -
Page 24: Accessoires De Lubrificateur Easylube
Installation Démarrer le lubrificateur Monture à distance Si une connexion directe n’est pas ATTENTION Chaque fois que possible, installer les possible, une tubulure, un tuyau ou une Éviter de toucher les surfaces de lubrificateurs remplis d’huile à un conduite peuvent être utilisés avec un contact des nouvelles batteries Les niveau inférieur au point de graissage support de fixation optionnel... -
Page 25: Dépannage
Tableau 6 Dépannage Indications Problèmes possibles Solution La graisse se sépare Les conduites du lubrificateur ne Purger les conduites du palier et sont pas entièrement purgées toutes les conduites ayant la même graisse que celle du lubrificateur Le lubrificateur ne distribue pas 1 Batterie faible Le voyant lumineux 1 Vérifier que la tension de sortie de peut consommer l’énergie de la... -
Page 26: Lubrificateur Easylube Modèle 1746-151- Vue Éclatée
Fig. IPB 1 Lubrificateur Easylube modèle 1746-151- vue éclatée /₂ in. PT Étiquette Voyant lumineux rouge Piston de pression Filet gauche Position d’arrêt Position de marche Plaque de piston (a/joint torique) Capuchon d’expédition Commutateur DIP (tourné pour clarté) Accessoires requis pour remplir la coupelle (non inclus avec le lubrificateur) Mois 7 illustré... - Page 27 Cette page laissée intentionnellement en blanc...
- Page 28 ® Alemite, LLC est une marque déposée Le contenu de cette publication est le copyright de l’éditeur et ne peut pas être reproduit (même des extraits) sauf si une permission écrite préalable a été accordée Tout a été mis en œuvre pour assurer l’exactitude des renseignements compris dans cette publication, mais...
