IMMAX NEO LITE 07534L User Manual

BEZPEČNOSTNÍ UPOZORNĚNÍ
VAROVÁNÍ: Nedodržení těchto bezpečnostních pokynů může mít za následek
požár, úraz elektrickým proudem, jiné zranění nebo poškození termostatu
a dalšího majetku. Před použitím daného zařízení si přečtěte všechna níže
uvedená bezpečnostní upozornění.
Vyhněte se vysoké vlhkosti nebo extrémním teplotám.
Nevystavujte se dlouhodobě přímému slunečnímu záření nebo silnému
ultrafialovému světlu.
Zařízení neupusťte a nevystavujte jej silným vibracím.
Zařízení nerozebírejte ani se nepokoušejte opravit sami.
Nevystavujte dané zařízení ani jeho příslušenství působení hořlavých kapalin,
plynů nebo jiných výbušnin.
TECHNICKÁ SPECIFIKACE:
Protokol: Wi-Fi IEEE 802.11b/g/n
Frekvence: 2,4GHz
Maximální RF výstupní výkon: WiFi: 20dBm
Jmenovité provozní napětí: AC 100-230V
Síťové pohotovostní napájení (Pnet): 1,5W
Provozní zatížení: 3A (podlahové topení)
Rozsah nastavení teploty: 5°C - 45°C, v 0,5°C krocích
Přesnost měření: ± 1°C
Korekce teploty: -9°C až 9°C
Hystereze: 1 - 5°C
Rozsah měření teploty: +5°C až 99°C po 0,5°C
Barva: bílá / černá
Stupeň ochrany: IP20
Rozměry:8x8x6 cm
Certifikace: CE, RoHS
Obsah balení: termostat, teplotní čidlo (3m), uživatelský manuál
ZPŮSOB ZAPOJENÍ
WT20R-WH-3A-W-WiFi
100-240VAC IP20
NTC
NC NO
NO
t°C
UŽIVATELSKÝ MANUÁL
Immax NEO LITE Smart termostat
pro podlahové topení 3A, WiFi
2024/11/06
Mon. 10:02
25
c
60 % 60 %
5
1
WT20R-WH-3A-W-WiFi
100-240VAC IP20
NTC
NC NO
t°C
NC

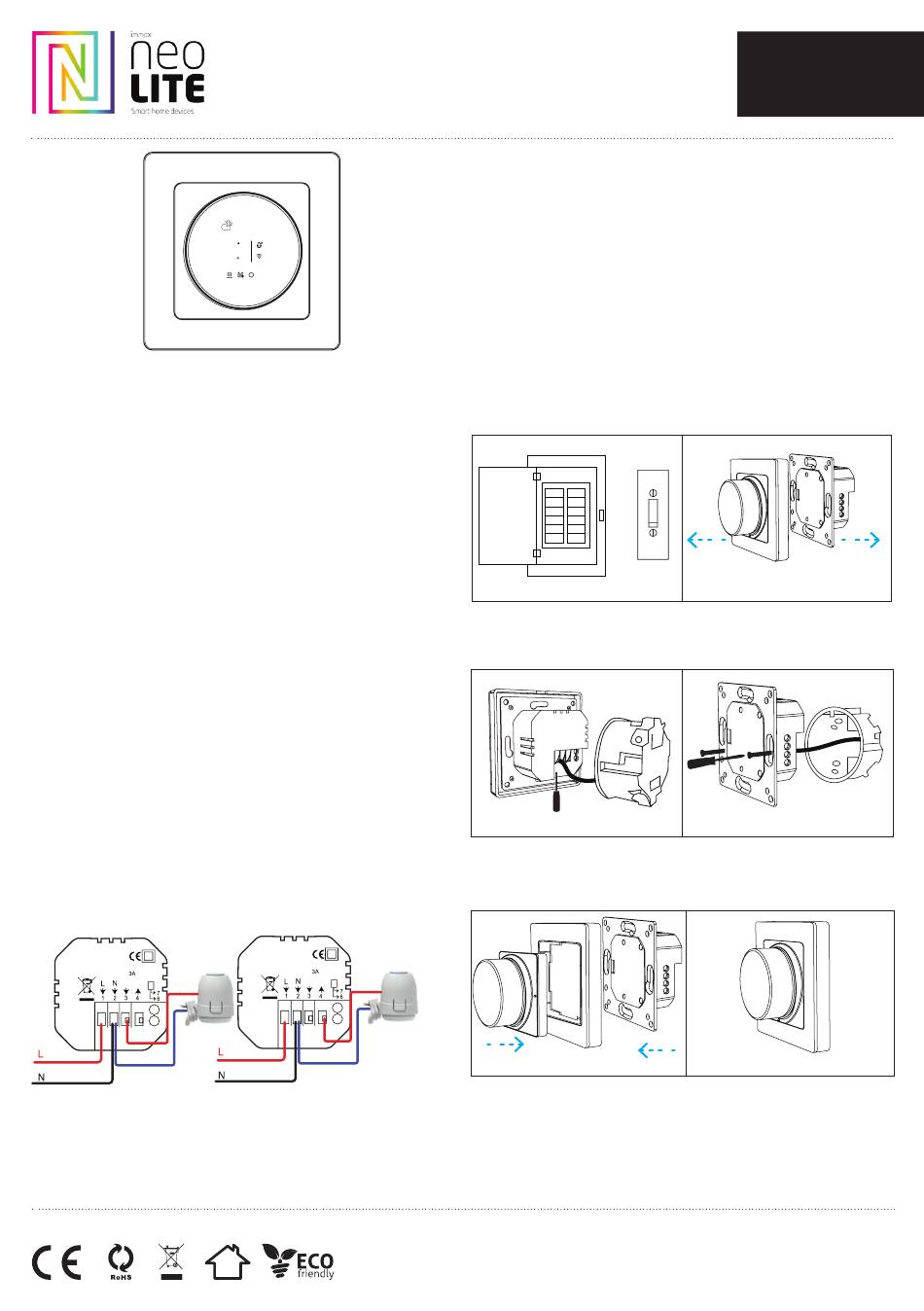

INSTALACE
Termostat je vhodný pro instalaci do standardních instalačních krabic 86 mm box
nebo evropských instalačních krabic 60mm.
Krok 1. Vypněte napájení. (obrázek 1)
Krok 2. Odpojte displej od základny termostatu (obrázek 2)
Krok 3. Zapojte kabely dle schématu zapojení.. (Obrázek 3)
Krok 4. Připevněte základnu termostatu k instalační krabici pomocí šroubů.
(Obrázek 4)
Termostat je vhodný pro instalaci do standardních 86 mm
pattress box nebo evropská pattress box 60mm.
nebo
obrázek 1
Krok 1. Nechte napájení vypnuté. (obrázek 1)
Krok 2. Oddělte displej a spodní část (obrázek 2)
obrázek 3
Krok 3. Připojte napájecí zdroj, vložte jej do příslušných svorek. (Obrázek 3)
Krok 4. Upevněte montážní desku do stěny pomocí šroubů v krabici. (Obrázek 4)
obrázek 5
Krok 5. Spojte přední kryt a zadní kryt (obrázek 5).
Krok 6. Instalace dokončena (obrázek 6).
obrázek 2
obrázek 4
obrázek 6
Výrobce a dovozce:
IMMAX, Teslova 1179/2, 702 00 Ostrava-Přívoz
www.immax.cz
Navrženo v České republice, vyrobeno v Číně
07534L
