Summary of Contents for Klimor NSL

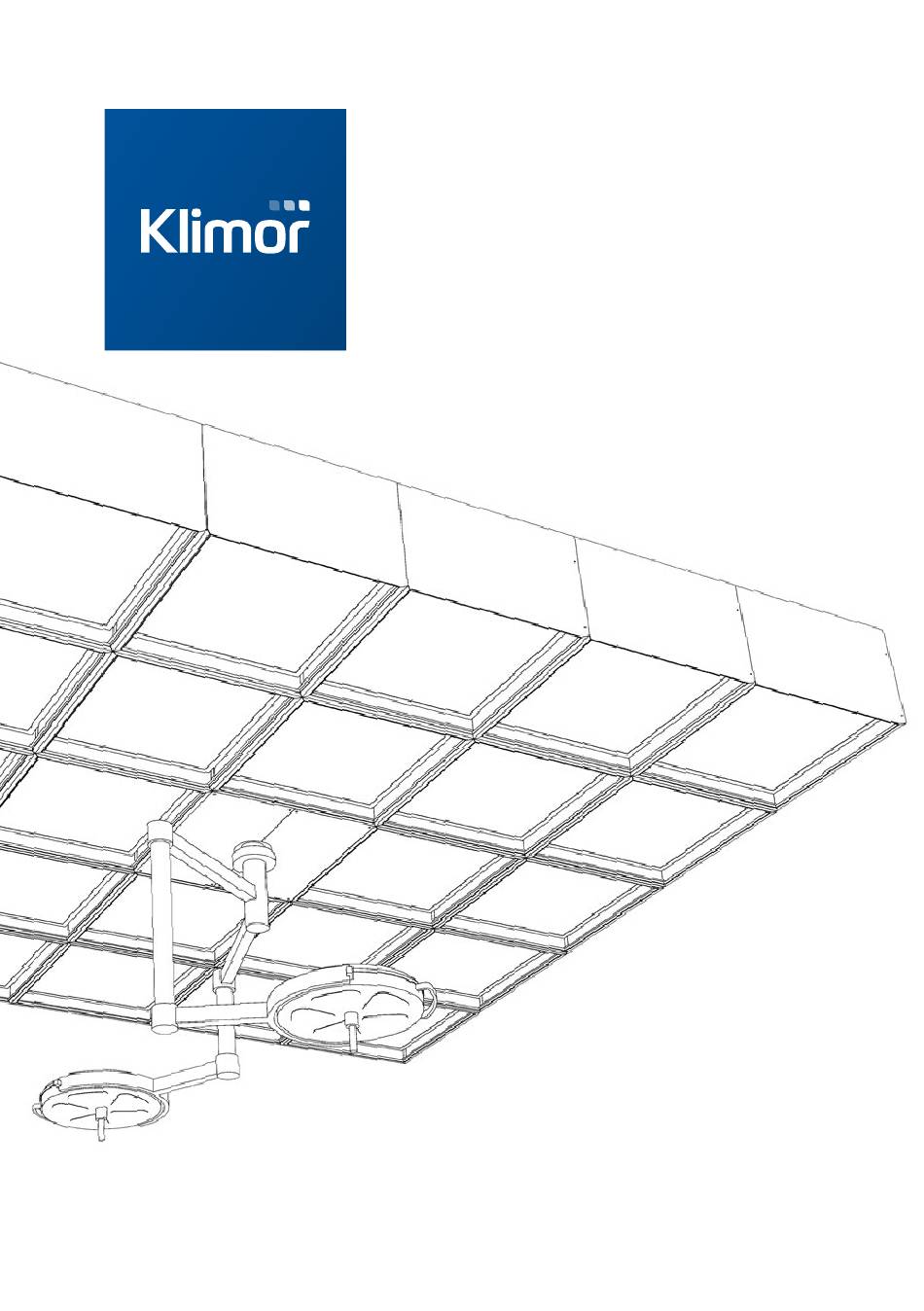

- Page 1 01/2020 INSTRUKCJA MONTAŻU INSTALLATION INSTRUCTIONS ИНСТРУКЦИЯ ПО УСТАНОВКЕ Nawiewniki NSL Air Diffusers: NSL Воздушного Диффузора NSL...
- Page 3 Podłączenie elementów nawiewnika NSL Prace końcowe NSL AIR DIFFUSER WITH LAMINAR OUTFLOW Installation guidelines Transportation and installation Connecting NSL air diffuser parts Final works NSL ДИФФУЗОР С ЛАМИНАРНЫМ ВЫХОДНЫМ ПОТОКОМ Указания по установке Транспортировка и установка Соединение деталей диффузора NSL...
- Page 4 Odkręcić śruby M4 trzymające kątowniki mocujące potrzebne w dalszym etapie prac oraz śruby M6. Podwiesić pierwszą część NSL, nanieść silikon w miejsce zaznaczone na rys nr. 1. Podwiesić drugą część NSL ustawiając obie części tak by licowały się ze sobą dolne krawędzie stanowiące ozdobną stronę nawiewnika.
- Page 5 Rys. 1. Sposób skręcania 1. Kątownik 2. Silikon 3. Śruba M6 4. Kątownik 5. Śruba M4 II Etap – podłączenie elementów nawiewnika NSL. Dotyczy NSL dzielonych i niedzielonych. Zdjąć elementy opakowania. Nie wyjmować tekturowych formatek. Wypoziomować NSL. Ustalić odległość NSL (płaszczyzna wypływu) od podłogi zgodnie z projektem.
- Page 6 Rys. 2. Sposób skręcania 1. Strop 2. Kołek metalowy M10 3. Rama nawiewnika 4. Nawiewnik NSL III Etap - prace końcowe Sala powinna być czysta, instalacja klimatyzacyjna przez minimum 2 dni przepłukiwana powietrzem z centrali. Ściągnąć folie ochronne z obudowy, usunąć ewentualne zabrudzenia.
- Page 7 WITH LAMINAR OUTFLOW Installation Guidelines Installation of the NSL air diffuser to a ceiling requires a load-bearing frame with M10 studs or threaded bars. Example of installation method is shown in picture 2. While the settlement method is shown in picture 3.
- Page 8 Remove M4 bolts fixing angle bars which are required in further steps and M6 bolts. Suspend the first NSL part, apply silicone in places marked in picture 1. Suspend the second NSL part, so that bottom (decorative) edges of the air diffuser are aligning with each other.
- Page 9 To do so use packing elements. Installation of the shadowless lamp. Important: a team installing the shadowless lamp has to make sure the lamp elements do not collide with the NSL air diffuser. In case of the collision please adjust the lamp arms.
- Page 10 Fix the perforated covers (supplied in a separate package). Picture 3. Recommended ways of building 1. Sealant 2. Supplementary Ceiling 3. Decorative Strip 4. Diffuser NSL 5. Sealant 6. Side Construction 7. Decorative Strip 8. Diffuser NSL Recommendations for operation can be found at klimor.com...
- Page 11 Отметьте местонахождение диффузоров на потолке в соответствии с чертежом. Просверлите отверстия и установите шпильки или резьбовую арматуру. Поднимите корпус NSL вместе с рамой и прикрепите к шпильками или прутьям с резьбой. Не снимайте ламинарный диффузор с защитной пленки. Этап I — Транспортировка и установка корпуса ламинарного диффузора . Секционный NSL Распакуйте...
- Page 12 Этап II — Соединение деталей диффузора NSL (применяется как для секционных, так и несекционированных NSL) Снимите элементы упаковки. Не удаляйте картонные вставки. Выровняйте NSL. Определите расстояние до NSL (поверхность выхода потока) от пола в соответствии с планом. Соедините воздуховод с коллектором NSL. Перед присоединением NSL удалите из воздуховодов любые загрязнения.
- Page 13 4. Диффузор NSL Важно: бригада, занятая установкой бестеневого светильника, должна убедиться, что его элементы не сталкиваются с диффузором NSL. В случае столкновения отрегулируйте штанги светильника. Этап III — Окончательные Работы Операционная должна быть чистой, а система кондиционирования должна подавать воздух из УОВ...
- Page 14 Pисунке 3. Рекомендуемые способы строительства 1. Герметик 2. Дополнительный Потолок 3. Декоративная Полоса 4. Диффузор NSL 5. Герметик 6. Боковая Конструкция 7. Декоративная Полоса 8. Диффузор NSL C рекомендациями, касающимися эксплуатации, вы можете ознакомиться на сайте klimor.com...
- Page 15 ..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................klimor.com...
- Page 16 Klimor Spółka z ograniczoną odpowiedzialnością 81-035 Gdynia, ul. Bolesława Krzywoustego 5 klimor.com...
