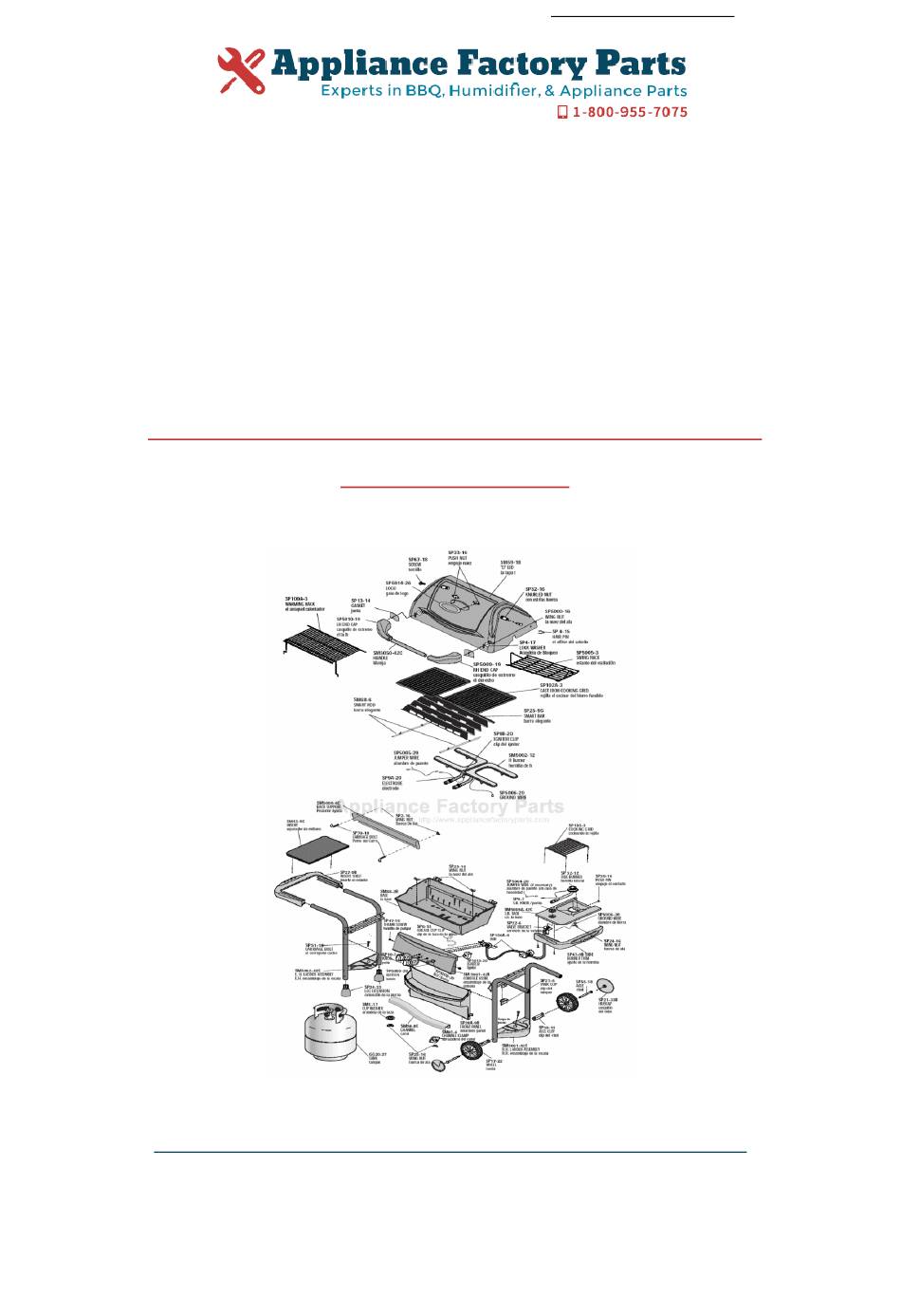

- Page 1 This Owner's Manual is provided and hosted by Appliance Factory Parts. Fiesta ESD45055-B303 Owner's Manual Shop genuine replacement parts for Fiesta ESD45055-B303 Find Your Fiesta Grill Parts - Select From 625 Models -------- Manual continues below --------...
- Page 2 NO TOOLS REQUIRED! caso de necesidad . NINGUNAS HERRAMIENTAS CUSTOMER SERVICE SERVICIO DE CLIENTE REQUIRIERON TOLL FREE 1-800-396-3838 PEAJE LIBREMENTE 1-800-396-3838 Fiesta Gas Grills LLC One Fiesta Dr., Dickson TN, USA 37055 MODEL/MODELO - ESD45055-BC303...
- Page 3 START WHEELS AND LEG EXTENSIONS COMIENZO RUEDAS Y EXTENSIONES DE LA PIERNA Right Hand Leg Assembly Install Wheels Asamblea De la Pierna De Instalará las ruedas la Mano De Rigth Hubcap Axle árbol Wheel Rueda Place Axle Through Wheel Center. Push Axle into Clip Until it Snaps in Place. Acomoda el árbol a través de centro de la rueda.
-
Page 4: Chassis Assembly
CHASSIS ASSEMBLY ASAMBLEA DE CHASIS Install Cross Member as Shown. Instalar a miembro cruzado según lo mostrado. Carriage Bolt El Cerrojode coche Left End Right End (Tank) Bottom Support tanque del extremo ayuda del fondo (derecho) del extremo izquierdo Cup Washer arandela de la taza Cross Member miembro cruzado... - Page 5 FRONT PANEL AND BACK SUPPORT PANEL DELANTERO Y AYUDA TRASERA Install Front Panel. Instalar el Panel Delantero Install Back Support Instale detrás la ayuda Locate hardware in back support bag pack. Localice el hardware en paquete trasero del bolso de la ayuda. 1/4-20 J BOLT 1/4 PERNO De J 1/4-20 Wing Nut...
- Page 6 CONSOLE AND BASE CONSOLA Y BASE Installation of Console to Leg Assembly. Instalación de la consola al ensamblaje de la pierna. Console Mounting Screw Tornillo De Montaje De la Consola Install Console as Shown. Instalar consola según lo mostrado. Attach Screw as Shown. Tornillo según lo mostrado.
- Page 7 BURNER AND IGNITER HORNILLA Y ENCENDEDOR Install H Burner as Shown. Instalar hornilla de la H según "H" Burner lo mostrado. Hornilla De "H" Note: Feed the two ignition wires from the burner through the front hole of the casting. Nota: Alimente los dos alambres de la ignición de la hornilla a través del agujero...
- Page 8 SHELF AND FLAME TRAP TRAMPA DEL ESTANTE Y DE LLAMA Install Side Shelf. Instalar el desvío lateral del estante. Slide Shelf onto Legs. Tabs on Underside of Shelf will Snap into Notches as Shown. Resbale el estante sobre las piernas. Las tabulaciones en el superficie inferior del estante se encajarán a presión hacia muescas según lo...
-
Page 9: Side Burner Assembly
SIDE BURNER ASSEMBLY ASAMBLEA LATERAL DE LA HORNILLA Install Side Burner Base Assembly and Valve Attachment. Instale la conexión lateral del ensamblaje y de la válvula de la hornilla. Slide Side Burner Base Assembly Over Legs Until Front Trim Snaps into Place. - Page 10 SIDE BURNER ASSEMBLY ASAMBLEA LATERAL DE LA HORNILLA Install Side Burner. Instalar la conexión lateral. Hook Electrode wire to igniter (using short (3") Jumper Wire if necessary). Hook Green ground wire to igniter. (Rear Side of Console) (remaining 2 terminals on igniter) Enganche el alambre del electrodo al encendedor usando brevemente (3") el alambre de puente (en caso de necesidad).
- Page 11 LID INSTALLATION INSTALACI”N DEL TAPA Install Lid, Handle, Cooking Grid, Warming Rack, Hinge Clip, and Logo. Instale la tapa, manija, cocinando rejilla, el estante que se calienta, el clip de la bisagra, y la insignia. Use handle bag pack, swing rack bag pack and Logo bag pack.
-
Page 12: Tank Installation
TANK INSTALLATION INSTALACI”N DEL TANQUE Insert Tank Bracket into Slot, Rotate 90 Degrees. Slide Down Over Tank Ring to Hold Tank in Place. Inserte el soporte del tanque en ranura, rote 90 grados. Resbale abajo sobre el anillo del tanque hacia el tanque del asimiento en lugar. IMPORTANT: Ensure hose assembly does not contact the casting, or any other parts which will get hot.
