Modèle • Model
Guide d'installation et d'utilisation
Installation and User's Guide
Baignoire en coin
Corner Bathtub
Lire toutes les instructions attentivement avant de commencer l'installation.
Noter le numéro de série à la dernière page de ce guide et le conserver pour un usage ultérieur.
Read all instructions carefully before proceeding.
Record the serial number on the back page and save this guide for future reference.
BZHY6030L | BZHY6030R
HYMN
Advertisement
Related Manuals for Fleurco BZHY6030L
Summary of Contents for Fleurco BZHY6030L

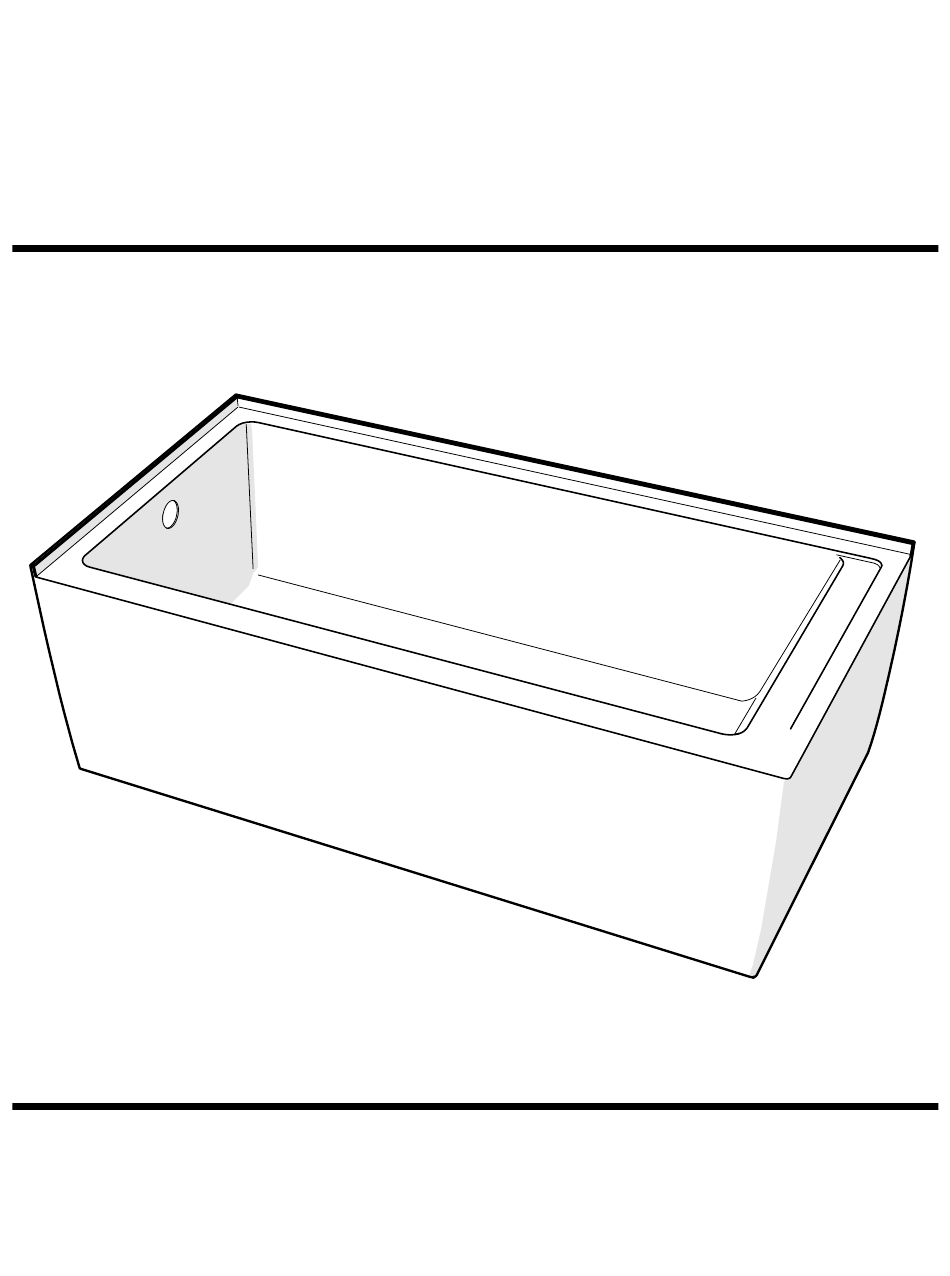

- Page 1 Modèle • Model BZHY6030L | BZHY6030R Guide d’installation et d’utilisation Installation and User’s Guide Baignoire en coin Corner Bathtub HYMN Lire toutes les instructions attentivement avant de commencer l’installation. Noter le numéro de série à la dernière page de ce guide et le conserver pour un usage ultérieur.
- Page 2 MERCI / THANK YOU Nous pouvons vous assurer que FLEURCO a utilisé les meilleurs matériaux et a appliqué les mesures les plus strictes de contrôle de qualité afin de garantir que chaque unité réponde aux normes de haute qualité. Cette brochure contient des informations générales sur cette unité...
- Page 3 Couvercle de trop-plein Overflow drain cover l’ensemble de tuyao de trop-plein Overflow pipe assembly Drain Drain Contre-écrou hexagonal Hex Locknut Filetage réglable Adjustable Thread Pieds réglables Adjustable Feet Capuchon pour les pieds réglables Adjustable Feet Cap HYMN BZHY6030L | BZHY6030R...
- Page 4 Il est fortement recommandé de prévoir une trappe d’accès de l’autre côté du mur pour pouvoir accèder à la plomberie après l’installation. It is highly recommended to install an access panel on the other side of the wall to allow access to the plumbing fixtures. HYMN BZHY6030L | BZHY6030R...
- Page 5 First ensure that the subfloor is level. INSTALLEZ LE TROP-PLEIN. / INSTALL OVERFLOW AND DRAIN. Installez l’ensemble trop-plein sur la baignoire selon les instructions du fabricant. Install the overflow and drain assembly onto the tub according to manufacturer’s instructions. HYMN BZHY6030L | BZHY6030R...
- Page 6 ” [6 mm] below the bottom rim of the bathtub. The bathtub’s weight should be supported by the feet, not the rim. Screw or unscrew the feet to adjust, then secure the nut to lock the position. HYMN BZHY6030L | BZHY6030R...
- Page 7 S’assurer de positionner le drain précisemment, la baignoire étant attaché à l’ossature murale, peu d’ajustement est disponible. Ensure that the drain position is accurate, adjustments are limited because the tub is attached to the wall studs. HYMN BZHY6030L | BZHY6030R...
- Page 8 S’assurer que les raccords des tuyaux sont bien connectés. 2.TESTING THE DRAINAGE The bathtub must be tested before installation is completed. Fill the tub to the overflow and inspect it for leaks. Tighten any loose connections. HYMN BZHY6030L | BZHY6030R...
- Page 9 3. FIXER LA BAIGNOIRE Fixer la baignoire aux montants de mur avec des vis autopercantes #6 x 1 1/2”. 3. SECURING THE BATHTUB Fasten the bathtub to studs using self drilling screws #6 x 1 1/2”. HYMN BZHY6030L | BZHY6030R...
- Page 10 Stud. Panneau de béton. Cement board. Ciment pour carreaux de céramique. Tile adhesive. Carreaux de céramique. Tile. Baignoire Espace de 3 ou 4mm. Bathtub 3 to 4mm gap. Scellant. Silicone. Calez au besoin. Shim if necessary. HYMN BZHY6030L | BZHY6030R...
-
Page 11: Entretien / Maintenance
Ignoring this recommendation will cause damage not covered by the warranty. Certain types of therapeutic products added to bath water, or applied non-diluted directly into the bathtub, may damage the unit’s finish. Test the product on a small inconspicuous surface prior to use. HYMN BZHY6030L | BZHY6030R... - Page 12 • Use this bathtub only for its intended purpose as described in this manual. Do not use attachments not recommended by the manufacturer. • Never use or handle electrical devices while in or near a filled bathtub. • Never drop or insert any objects into any of the bathtub openings. HYMN BZHY6030L | BZHY6030R...
- Page 13 Modèle • Model Conservez ce manuel pour usage ultérieur Save this manual for future reference Date d’achat / Purchase date _________________________________ Coller l’étiquette d’emballage Paste packaging label 07/02/2024...
