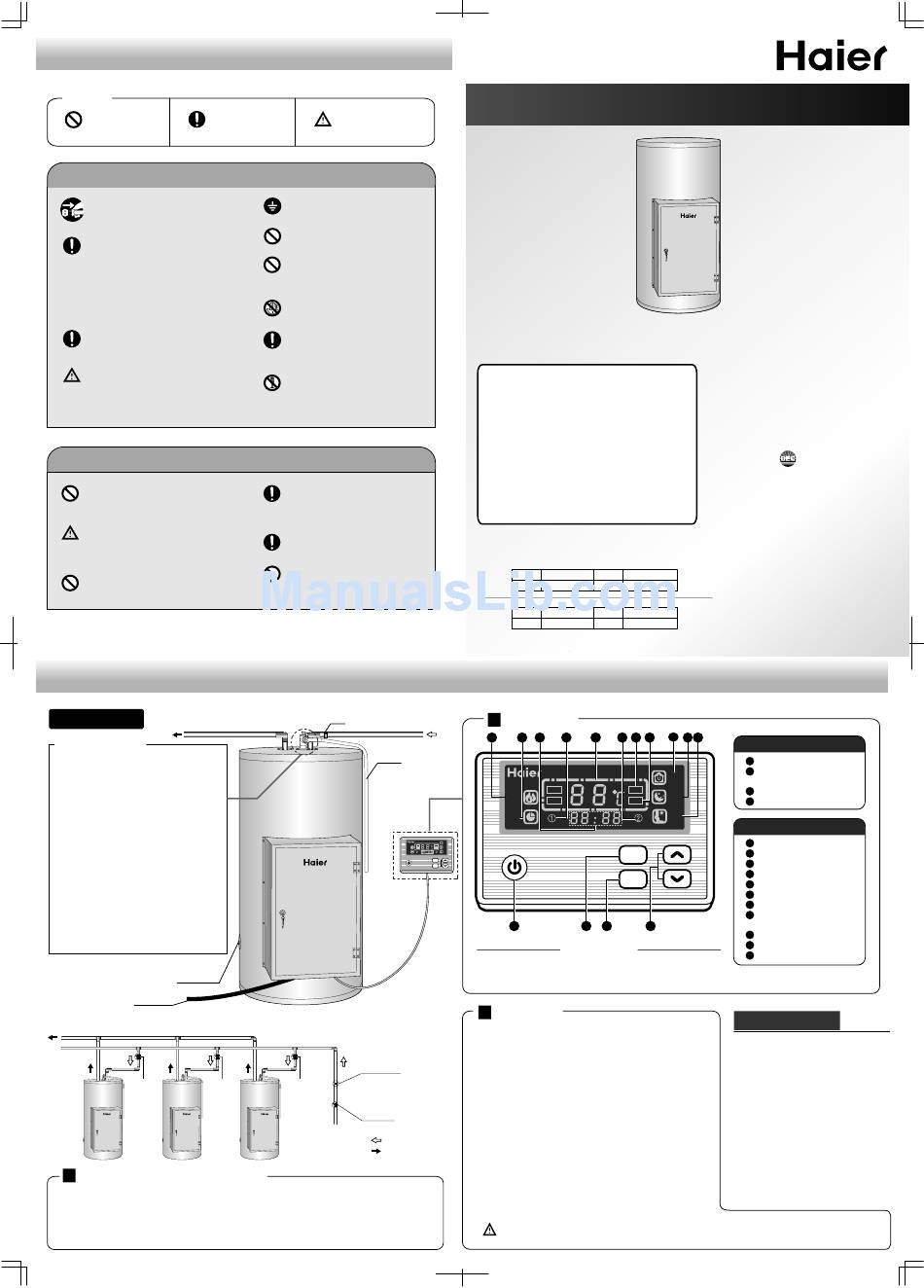

1
안 전 주의 사항
기호 설명
금지 사항 표시
금지 경고
경고 !
다음 사항을 준수하지 않으면 부상 및 사망을 초래할 수 있습니다 !
온수기에서 이상한 냄새 또는 타는 냄새가
나면, 즉시 전원을 끄고 서비스 센터에
문의하십시오.
한랭한 지역의 겨울에 장기간 사용하지
않을 경우에는 드레인을 열고 탱크 안의
경고
물을 모두 배출하여 온수기가 결빙으로
손상되는 것을 방지하십시오.다시 사용할
때에는 반드시 탱크에 물을 가득 채운
후에 전원을 연결하여 가열하십시오.
온수기 설치 위치에 따라 온수관이 긴
경우에는 온수관에 남아있던 찬물이 먼저
나올 수 있으므로 사용 전에 이 물을 먼저
흘려 보내십시오.
위험 방지를 위해 손상된 전원 코드는
반드시 제조업체 또는 서비스 센터의
경고
직원이 교체해야 합니다.
온수에 화상을 입지 않도록 주의하십시오.
• 온수 공급 밸브와 온수관을 만지지
주의
마십시오.
• 사용 전에 먼저 손으로 수온을 측정한
후 사용하십시오.
주의 !
다음 사항을 준수하지 않으면 부상 또 는 재산 상의 손해를 초래할 수 있습니다 !
온수기의 온수를 음용하거나 그와 같은
용도로 사용하지 마십시오.
금지
온수기를 장기간 사용하지 않을 경우에는
전원을 끄고 유지관리 절의 설명에 따라
주의
온수기 안의 물을 비워주십시오.
조작 패널 및 온수기 본체에 물을 뿌리거나
증기를 분사하지 마십시오.
금지
2
설 치 설명
각 부분 설명
온수 공급
◆온도 압력 밸브
• 온도 압력 밸브를 오른쪽 그림에 표시된 위치에
설치하십시오.
• 나사를 온도 압력 밸브의 압력 방출구 위에 설치하고
배수관의 한쪽 끝을 이 나사에 끼우십시오. 온수기의 전원을
켜서 물을 가열하면 배수관에서 소량의 물이 떨어질 수
있습니다. 이것은 온수기 안의 물이 가열로 인해 팽창하여
발생하는 현상으로 정상적인 현상입니다. 압력 방출구는
대기와 통해야 하므로 이 구멍을 막지 마십시오.
실제 상황에 따라 배수관의 다른 쪽 끝이 하수구에 닿도록
배수관을 짧게 자르거나 길게 연장하여 실내에 물이 튀기지
않도록 하십시오.
온도 압력 밸브에 연결된 배수관은 결빙되지 않는 환경에서
아래를 향하도록 비스듬하게 설치해야 합니다.
• 수돗물의 수압이 0.7MPa을 초과하면 온도 압력 밸브의
배수관으로 대량의 물이 방출됩니다. 이것은 수압이 너무
높아서 발생하는 현상입니다. AS 센터에 문의하십시오.
+0
탱크 안의 수온이 99 o C 를 초과하면 온도 압력 밸브
-5
또
배수관으로 물 는 증기가 배출될 수 있습니다. 이것은
수온이 너무 높아서 발생하는 현상이므로 압력을
방출하여 온도를 낮추고 AS 센터에 문의하십시오. 사용
시에는 화상을 방지하기 위해 배수관과 멀리 떨어진
곳에서 사용하십시오.
• 수돗물의 급수 압력은 최소 0.05MPa이상이어야 하고,
최대 0.65MPa를 넘어선 안됩니다.
드레인 입구
전원공급선
온수 수요량이 많을 경우에는 여러 대의 온수기를 병렬로 연결 설치하여 중앙 온수 시스템을
구축할 수 있습니다. 구체적인 설치 방법은 아래 그림과 같습니다.
차단 밸브 차단 밸브
온수기 병렬 설치 주의 사항
• 저장식 전기 온수기를 병렬로 연결하면 같은 모델의 온수기 여러 대를 연결하여 사용할 수 있어 온수 수요량이 많을 때
대량의 온수를 공급할 수 있습니다. 온수 수요량이 적을 경우에는 그 중 한 대의 온수기만 사용하고 나머지는 잠글 수
있으며, 유지관리 시 여러 대의 온수기 중에서 한 대를 잠그더라도 다른 온수기의 온수 공급에는 영향을 미치지 않습니다.
설치 및 유지관리의 편의를 위해 온수기 사이에 충분한 공간을 확보하십시오.
• 각 온수기의 배관 압력은 평형을 유지하여 "병렬" 연결의 요구 사항을 만족시켜야 합니다.
• 냉수 주관에는 단방향 밸브와 차단 밸브를 설치하고 분기관에는 차단 밸브만 설치하십시오.
• 시스템의 냉수 입수관 직경은 온수 출수관 직경보다 크거나 같아야 합니다.냉/온수 주관의 직경은 분기관의 직경보다 커야 합니다.
（사용 전에 읽어 주십시오）
준수 사항 표시 주의 사항 표시
주의
독립된 전원을 사용하고 접지를
확보하십시오.
접지 확보
온수기를 실외에 설치하지 마십시오.
금지
온수기가 결빙될 수 있는 환경에
설치하지 마십시오.결빙으로 용기와
금지 온수관이 파열되어 화상 및
누수를초래할 수 있습니다.
젖은 손으로 전원을 끄거나 분리하지
마십시오.
금지
전류계, 기중차단기, 전선 직경이
온수기의 정격 전류에 부합하는지
확인하고 필요한 경우 공인 기술자에게
경고
회로 검사를 의뢰하십시오.
전문 서비스 직원이 아닌 사람이
온수기를 수리, 보수, 해체 또는
금지
개조하는 것을 금지합니다.
날씨가 추울 때에는 온수기가 얼어
손상되지 않도록 적절한 예방 조치를
경고
취해주십시오.
온수기를 바닥에 설치하십시오.
경고
온수기를 배수가 불가능한 곳에
설치하지 마십시오.
금지
단방향 밸브
배수관
단방향 밸브
차단 밸브
차단 밸브
：냉수 방향
：온수 방향
•
사용하기 전에 본 설명서를 주의해서 읽어주십시오.
•
나중에 참고할 수 있도록 설명서를 잘 보관하십시오.
저장식 전기온수기
본 제품은 Haier Electric Water Heater Co., Ltd 사의 철저한 품질관리에 의해
제조된 제품입니다. 만일, 보증기간내 제조사의 결함이나 자연발생적 고장이
발생 하는 경우에는 본 보증서를 지참하시고 구입하신 대리점이나 당사로
연락하여 주시면 무상으로 수리하여 드립니다.
보증수리규정
1. 무상보증기간은 구입일로부터 1년간입니다.
2. 다음의 경우에는 보증기간중에도 유상으로 처리됩니다.
1) 사용상 부주의 또는 고의로 인한 고장.
2) 천재지변에 의한 고장.
3) 본 보증서에 기재사항이 없거나 분실하였을 경우.
3. 당사가 인정한 서비스직원 또는 대리점 이외의 사람이 설치 또는
개조수리에 의해 발생한 고장 및 손해에 대해서는 책임을 지지 않습니다.
4. 고장시 구입하신 대리점에 본 보증서를 지참하여 수리 의뢰하십시오.
5. 본 보증서는 재발급되지 않으므로 소중히 보관하십시오.
<고객용>
명
M O D E L
대 리 점 명
<회사용>
명
M O D E L
대 리 점 명
조작 패널
1 2 3 4
냉수 급수
설정
순간가열
실제
예약
중온/보온
설정 가열
순간가열 야간가열
실제 보온
예약 지능
모드
설정
A
조작 패널 설치
조작 패널의 설치 위치를 확인하고 2개의 Ø4mm 볼트와 함께 제공된 플라스틱
튜브를 사용하여 벽판을 벽에 고정시키고 벽판과 조작 패널 하단을 결합하는
방식으로 조작 패널을 벽판에 부착하십시오.
설치 방법
• 반드시 본사의 서비스 센터 직원
작업를 수행해야 합니다.
• 본 온수기는 바닥 설치 방식을 채용합니다.
• 온수기 설치 위치를 확인하고 기기의 크기와 사용자의 필요에 따라 수도관(PP-R
관 사용 권장)에 각 배관을 설치하십시오. 온도 압력 밸브 등의 부품을 왼쪽
그림을 참조하여 설치하십시오. 테프론 테이프로 밀봉하여 누수를 방지하십시오.
• 온수기 설치 및 해체의 편의를 위해 온수기의 입출수관의 적당한 위치에
G3/4"조인트를 사용할 것을 권장합니다. 급수 위치를 확인하여 입출수관과
수도관을 각각 해당 위치에 연결하십시오.
참고：온수관은 열량 소모를 방지하기 위해 너무 길지 않아야 합니다.
• 온수기를 설치할 때 향후 유지 관리 작업에 편리하도록 일정한 공간을
확보하십시오. 왼쪽 그림은 배관 설치을 위한 간략한 예시도입니다. 구체적인
설치는 실제 상황에 맞게 설치하십시오.
• 전원공급선 연결
본 온수기는 3상 5선식 380V 교류 전원을 사용합니다. 우수한 품질의 멀티
코어 동케이블 사용을 권장합니다. 30kW 전력의 온수기는 10mm
케이블과 60A이상의 기중차단기를 사용하고, 15kW 전력의 온수기는 6mm
이상의 케이블과 30A 이상의 기중차단기를 사용하십시오. 도선은 전선관
또
는 PVC관으로 보호하여 벽을 따라 땅속에 묻어 가설하십시오. 전선관
출구를 온수기 전선 구멍(배전반 하단 좌우에 하나씩 위치)에 최대한 가깝게
설치하십시오. 전선 출구는 지면과 10cm 이상의 거리를 확보해야 하고 절연
테이프를 감아 보호해야 합니다. 전원공급선을 온수기 배전반에 연결한 후, 3
상 전원선과 중성선을 누전차단기에 연결하십시오.
• 중성선은 반드시 누전차단기의 N 표시 단자에 연결해야 합니다. 보호용 접지선은 터미널 스트립에 연결하십시오. 전원공급선의
다른 쪽 끝을 전원 공급 시스템의 기중차단기에 연결하십시오.전원 공급 시스템은 온수기의 기술 요구 사항에 부합해야 합니다.
• 각 상의 선전류를 측정하십시오. 30kW 온수기의 정상 값은 45A±3A이고, 15kW 온수기의 정상 값은 23A±3A입니다.
주의
하이얼 저장식 전기 온수기
구입년월일 20 . . .
대리점연락처
절 취 선
구입년월일 20 . . .
대리점연락처
5 6 7 8 9 11
10
A
B
중온/보온
가열 C
야간가열
보온
D
지능
1
2
모드
3
4
설정
5
6
7
8
B C D
9
10
11
설치 주의 사항
또
는 서비스 센터에서 지정한 직원이 설치
본 전기 온수기의 전기 시스템
시스템을 조작하기 전에 반드시 전원을 끄십시오.
전원을 끄기 전에는 절대로 제품의 어떠한 전기 부품 및
수로 부품을 만지지 마십시오.
• 젖은 손으로
마십시오.
• 본 온수기의 공급 전원은 3상 교류 380V/60Hz
입니다. 각 온수기의 기술 요구 사항을 준수하여
전원공급선을 구매하고 전기 기술자의 확인을
거친 후에 사용하십시오.
• 전기 온수기의 설치 위치는 사용 및 유지관리에
편리하고 하수구가 있는 곳을 선택하십시오. 물
또
탱크
2 이상의
시설이 손상되지 않도록 하십시오. 온수기에 물을
2
가득 채운 중량의 2 배가 되는 무게를 지탱할 수
있는 방화 블럭 위에 설치할 것을 권장합니다
(지면 보다 250mm 높은 곳). 기중차단기는 기기의
정상적인 작동에 영향을 미치지 않도록 물이 닿지
않는 건조한 곳에 설치하십시오.
사용 설명서
FCD-SHX200A30
FCD-SHX200A15
FCD-SHX245A30
FCD-SHX245A15
동은통상주식회사
DONG EUN TRADING CO., LTD.
서울시 강남구 논현동 236-7 명진빌딩 2층
TEL:(02)3453-3855(代) FAX: (02)3453-3851
http://www.ariston.co.kr
출판횟수: 01
전용코드: 0040502711
버튼 설명
켜기/대기
저장식 온수기의 작동 모드를
선택합니다.
시간을 설정합니다.
시간 및 온도 값을 조절합니다.
액정 표시 설명
순간 가열 모드
예약 모드
시간 표시
예약 1 모드
실제 수온/설정 수온
예약 2 모드
가열：현재 가열 중인 상태 표시
보온：가열이 완료되어 현재 보온
중인 상태 표시
중온 보온 모드
야간 가열
지능 모드
또
는 내부 수로
또
는 물에 서서 전기 부품을 만지지
또
는 배관이 샐 경우 근처 는 아래에 있는
