Istruzioni di montaggio
Installation instructions
GLEN 36TC-XX
GLEN 36QC-XX
DEMA 45TC-XX
DEMA 45QC-XX
BRIXIA 50E-XX
VERONA 50E-XX
VENEZIA 50E-XX
ELCOM Srl
MEMBER OF
Via Ugo la Malfa 5
25030 Castel Mella (BS) - ITALY
elcomledcomponents.com
info@elcomsrl.net
Tel. +39 030 6830559
Advertisement
Related Manuals for starlight ELCOM GLEN 36TC Series
Summary of Contents for starlight ELCOM GLEN 36TC Series

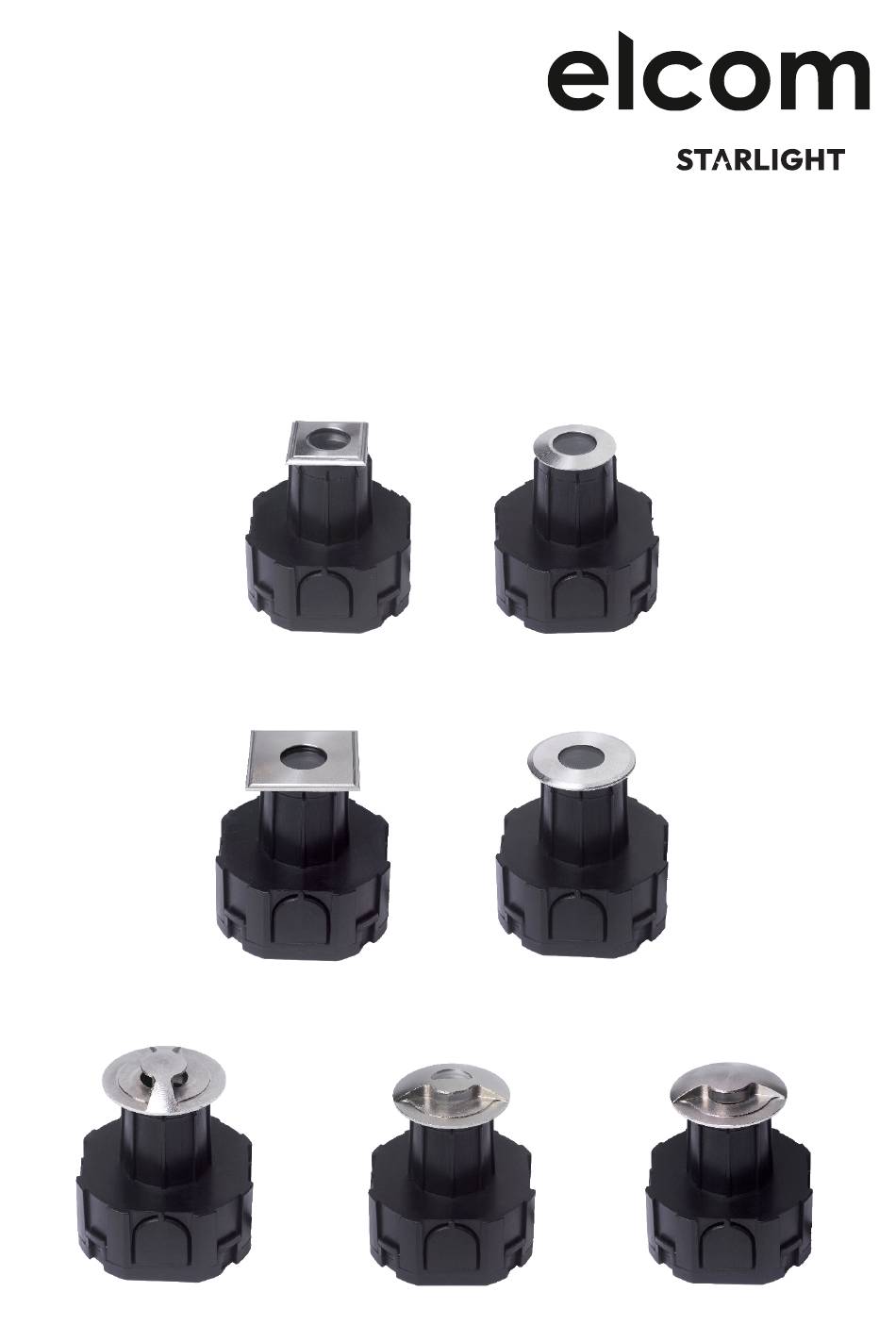

- Page 1 Istruzioni di montaggio Installation instructions GLEN 36TC-XX ELCOM Srl GLEN 36QC-XX MEMBER OF Via Ugo la Malfa 5 DEMA 45TC-XX 25030 Castel Mella (BS) - ITALY DEMA 45QC-XX elcomledcomponents.com info@elcomsrl.net BRIXIA 50E-XX Tel. +39 030 6830559 VERONA 50E-XX VENEZIA 50E-XX...
- Page 2 (Misure in mm measures in mm) L’installazione non deve essere fatta in condizioni di alta umidità. The installation should not be done in conditions of high humidity. 20/30 cm GHIAIA DRENANTE DRAINAGE GRAVEL TUBO DI DRENAGGIO DRAINAGE TUBE -Posizionare al di sotto del faretto uno strato di ghiaia drenante di 20/30 cm prevedendo un tubo di drenaggio. - Riempire di acqua il foro e controllare che l’acqua venga drenata almeno in 30 minuti, in caso contrario aggiungere un tubo di scarico supplementare o altri sistemi che favoriscano il drenaggio.
- Page 3 20/30 cm GHIAIA DRENANTE DRAINAGE GRAVEL TUBO DI DRENAGGIO DRAINAGE TUBE -Posizionare il corrugato e la cassaforma sopra lo strato di ghiaia. -Place the corrugated and formwork over the gravel layer. Assicurarsi che non entri del cemento all’interno della cassaforma. Make sure no concrete gets inside the formwork.
- Page 4 Effettuare il cablaggio del faretto utilizzando cavi di tipo H05RN-F PER ESTERNO, come da schema e rispettando le indicazioni. Il colore dei cavetti di connessione in uscita determinano la polarità e sono: ROSSO + Positivo NERO - Negativo L’installazione di più faretti è possibile con collegamento in serie, utilizzando un unico alimentatore da 500mA equivalente o superiore alla somma dell’assorbimento totale dei faretti da installare.
-
Page 5: Maintenance
Prima di effettuare l’accensione del prodotto, assicurarsi che tutti i cablaggi e relative connessioni siano corretti. L’installazione deve essere effettuata da solo personale specializzato. Il cablaggio deve essere effettuato a regola d’arte, sigillato ed isolato dall’acqua solo ed esclusivamente tramite muffole con gel isolante, contenitori siliconici o connettori acqua stop che garantiscono IP67 o superiore.
