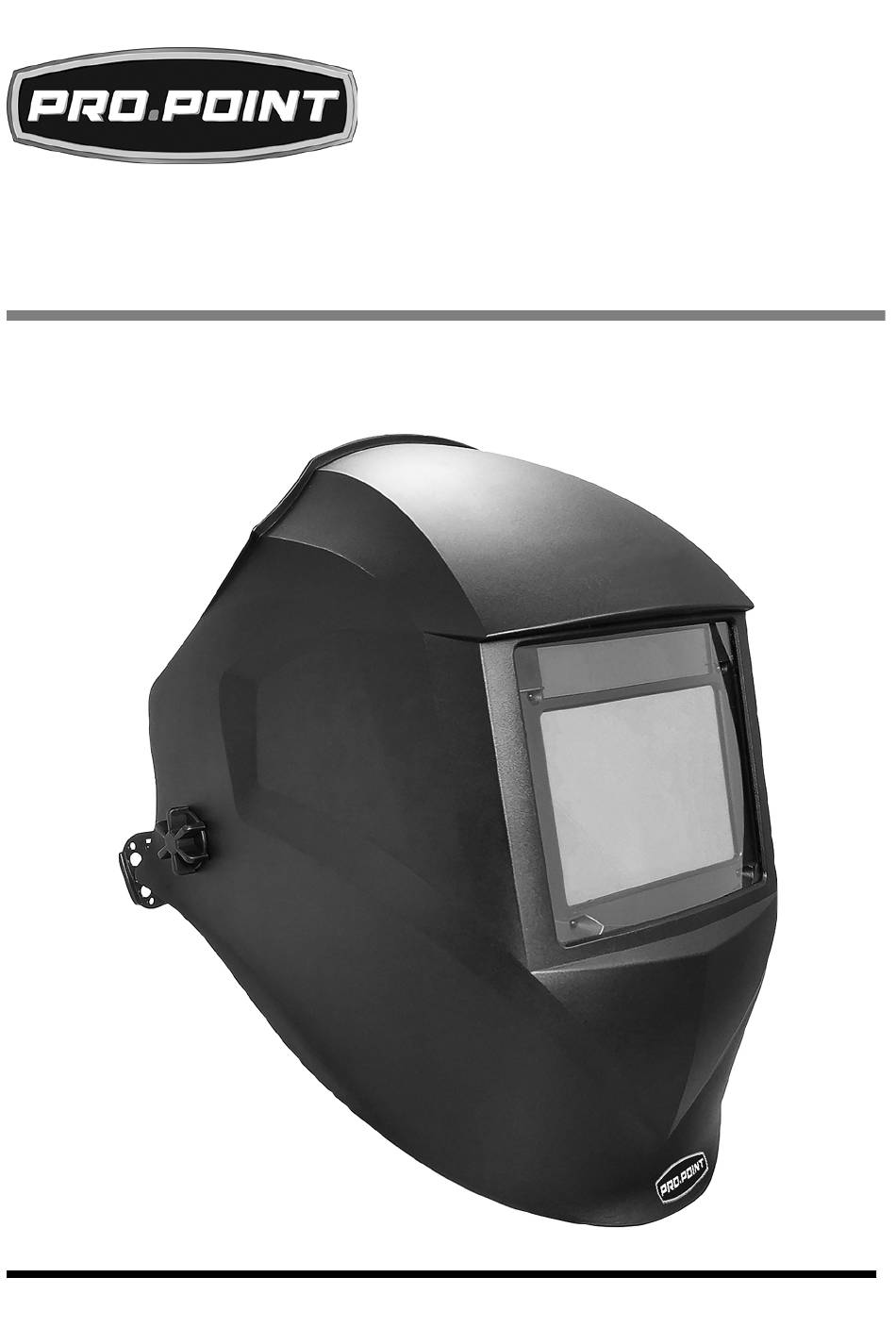

- Page 1 V1.0 8820029 BLACK-1 VARIABLE SHADE AUTO- DARKENING WELDING HELMET User Manual Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
Compliance ANSI Z87.1-2015 and CSA Z94.3-15 INTRODUCTION The Black-1 Variable Shade Auto-Darkening Welding Helmet incorporates special optical technology, helping the welder to see the full colour spectrum with clarity while in the light state. External controls enable the welder to adjust the DIN shade number, plus the delay and sensitivity timing without removing the helmet. -
Page 3: Hazard Definitions
V1.0 Black-1 Variable Shade Auto-Darkening Welding Helmet 8820029 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions. -
Page 4: Personal Safety
8820029 Black-1 Variable Shade Auto-Darkening Welding Helmet V1.0 PERSONAL SAFETY WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI). Always wear impact safety goggles that provide front and side protection for the eyes. - Page 5 V1.0 Black-1 Variable Shade Auto-Darkening Welding Helmet 8820029 This welding helmet is not suitable to laser welding and oxy- acetylene welding. In the event of electronic failure, the filter remains dark to protect against UV and IR radiation according to Shade 15.
-
Page 6: Parts Identification
8820029 Black-1 Variable Shade Auto-Darkening Welding Helmet V1.0 PARTS IDENTIFICATION WARNING! Do not operate the tool if any part is missing. Replace the missing part before operating. Failure to do so could result in a malfunction and personal injury. Remove the parts and accessories from the packaging and inspect for damage. -
Page 7: Operation
V1.0 Black-1 Variable Shade Auto-Darkening Welding Helmet 8820029 OPERATION BEFORE WELDING 1. Ensure that the internal and external protective films are removed from the lenses. 2. Check that the battery has sufficient power to operate the helmet (see Test Button) 3. -
Page 8: Test Button
8820029 Black-1 Variable Shade Auto-Darkening Welding Helmet V1.0 SENSITIVITY The sensitivity control (Fig. 1-5) is set according to the welding process and ambient light. Low Setting - suitable for high amperage welding and welding in areas with high levels of natural sunlight. - Page 9 V1.0 Black-1 Variable Shade Auto-Darkening Welding Helmet 8820029 WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others. CHANGE EXTERNAL AND INTERNAL LENS The external and internal lenses will wear out and need replacement after a period of use due to exposure to the heat, fumes and particulate matter generated during welding.
-
Page 10: Battery Replacement
8820029 Black-1 Variable Shade Auto-Darkening Welding Helmet V1.0 BATTERY REPLACEMENT Replace the battery by removing the battery cover plate under the test button. Remove the old battery and replace with a new CR2450 lithium battery. Check that the battery’s polarity is correct. -
Page 11: Troubleshooting
V1.0 Black-1 Variable Shade Auto-Darkening Welding Helmet 8820029 TROUBLESHOOTING Contact Princess Auto Ltd. for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool. PROBLEM(S) -
Page 12: Parts Breakdown
8820029 Black-1 Variable Shade Auto-Darkening Welding Helmet V1.0 PARTS BREAKDOWN PARTS LIST DESCRIPTION Helmet Shell Auto Darkening Filter Headgear Headband Knob Front Cover Lens Inside Cover Lens Sweatband (Cloth) Headband Strap Front Headband Headband Adjustment Knob Headband Knob Left Band & Right... - Page 13 V1.0 Black-1 Variable Shade Auto-Darkening Welding Helmet 8820029 APPENDIX A Visit www.princessauto.com for more information...
- Page 14 8820029 Black-1 Variable Shade Auto-Darkening Welding Helmet V1.0 For technical questions call 1-800-665-8685...
- Page 15 V1,0 8820029 CASQUE DE SOUDEUR À ASSOMBRISSEMENT AUTOMATIQUE À TEINTE VARIABLE NOIR-1 Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 16: Spécification
8820029 Casque de soudeur à assombrissement V1,0 automatique à teinte variable noir-1 CASQUE DE SOUDEUR À ASSOMBRISSEMENT AUTOMATIQUE À TEINTE VARIABLE NOIR-1 SPÉCIFICATION Classification optique 1/1/1/1 Zone de visibilité 100 x 65 mm (3,94 x 2,56 po) Niveau de teinte légère Teinte DIN 3 Contrôle de teinte variable DIN 5 à... - Page 17 V1,0 Casque de soudeur à assombrissement 8820029 automatique à teinte variable noir-1 INTRODUCTION Le casque de soudeur à assombrissement automatique à teinte variable noir-1 avec la technologie optique spéciale permet au soudeur de voir clairement le spectre des couleurs complet dans un état de clarté.
-
Page 18: Aire De Travail
8820029 Casque de soudeur à assombrissement V1,0 automatique à teinte variable noir-1 mineures ou modérées si on ne procède pas de la façon recommandée. AVIS ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui entraînera des dommages au niveau de l'équipement ou des biens, mais non des blessures corporelles. -
Page 19: Consignes De Sécurité Spécifiques
V1,0 Casque de soudeur à assombrissement 8820029 automatique à teinte variable noir-1 Utilisez le bon masque de soudeur pour la tâche à effectuer. Cet masque de soudeur a été conçu pour une utilisation spécifique. Évitez de modifier ou d’altérer cet masque de soudeur ou de l’utiliser à... -
Page 20: Identification Des Pièces
8820029 Casque de soudeur à assombrissement V1,0 automatique à teinte variable noir-1 Assurez-vous que la lentille est propre et qu’aucune saleté ou éclaboussure ne recouvre les quatre capteurs sur l’avant de la cartouche du filtre. Inspectez toutes les pièces afin de détecter les signes d’usure ou de dommages. - Page 21 V1,0 Casque de soudeur à assombrissement 8820029 automatique à teinte variable noir-1 ASSEMBLAGE Le masque de soudeur est préassemblé. Enlevez la pellicule protectrice des lentilles avant l'utilisation. AJUSTEMENT DU MASQUE DE SOUDEUR Il est recommandé d'ajuster le diamètre et la hauteur du bandeau.
- Page 22 8820029 Casque de soudeur à assombrissement V1,0 automatique à teinte variable noir-1 2.1 Lorsque la charge de la pile est faible, un indicateur à DÉL de la pile (n 21) clignotera. Il se peut que la lentille du filtre à cartouche ne fonctionne pas correctement. Remplacez le pile (voir Entretien - Remplacement des piles).
- Page 23 V1,0 Casque de soudeur à assombrissement 8820029 automatique à teinte variable noir-1 SENSIBILITÉ La commande de sensibilité (Fig. 1-5) est réglée en fonction du processus de soudage et de l'éclairage ambiant. Réglage bas - Le réglage bas convient au soudage à intensité élevée et au soudage sous un éclairage solaire intense.
-
Page 24: Entretien
8820029 Casque de soudeur à assombrissement V1,0 automatique à teinte variable noir-1 ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. -
Page 25: Remplacement Des Piles
V1,0 Casque de soudeur à assombrissement 8820029 automatique à teinte variable noir-1 Enlevez la lentille extérieure (n 5) et tirez le cadre de lentille hors du casque de soudeur. 4.1 Tirez la lentille hors du cadre de lentille. 4.2 Enlevez la pellicule protectrice du nouveau couvre-lentille et glissez-la dans le cadre. - Page 26 8820029 Casque de soudeur à assombrissement V1,0 automatique à teinte variable noir-1 une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil. PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) Assombrissement Le harnais présente un Ajustez le harnais de façon à irrégulier réglage inégal, de sorte que ce que la distance entre la...
-
Page 27: Liste Des Pièces
V1,0 Casque de soudeur à assombrissement 8820029 automatique à teinte variable noir-1 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION Coquille de casque Filtre à assombrissement automatique Bandeau Bouton du bandeau Lentille de couvercle avant Lentille intérieure du couvercle Bandeaux (tissu) bandeau serre-tête Bandeau avant 10 Bouton adjustable du... - Page 28 8820029 Casque de soudeur à assombrissement V1,0 automatique à teinte variable noir-1 APPENDICES A En cas de questions techniques, appelez le 1-800-665-8685...
