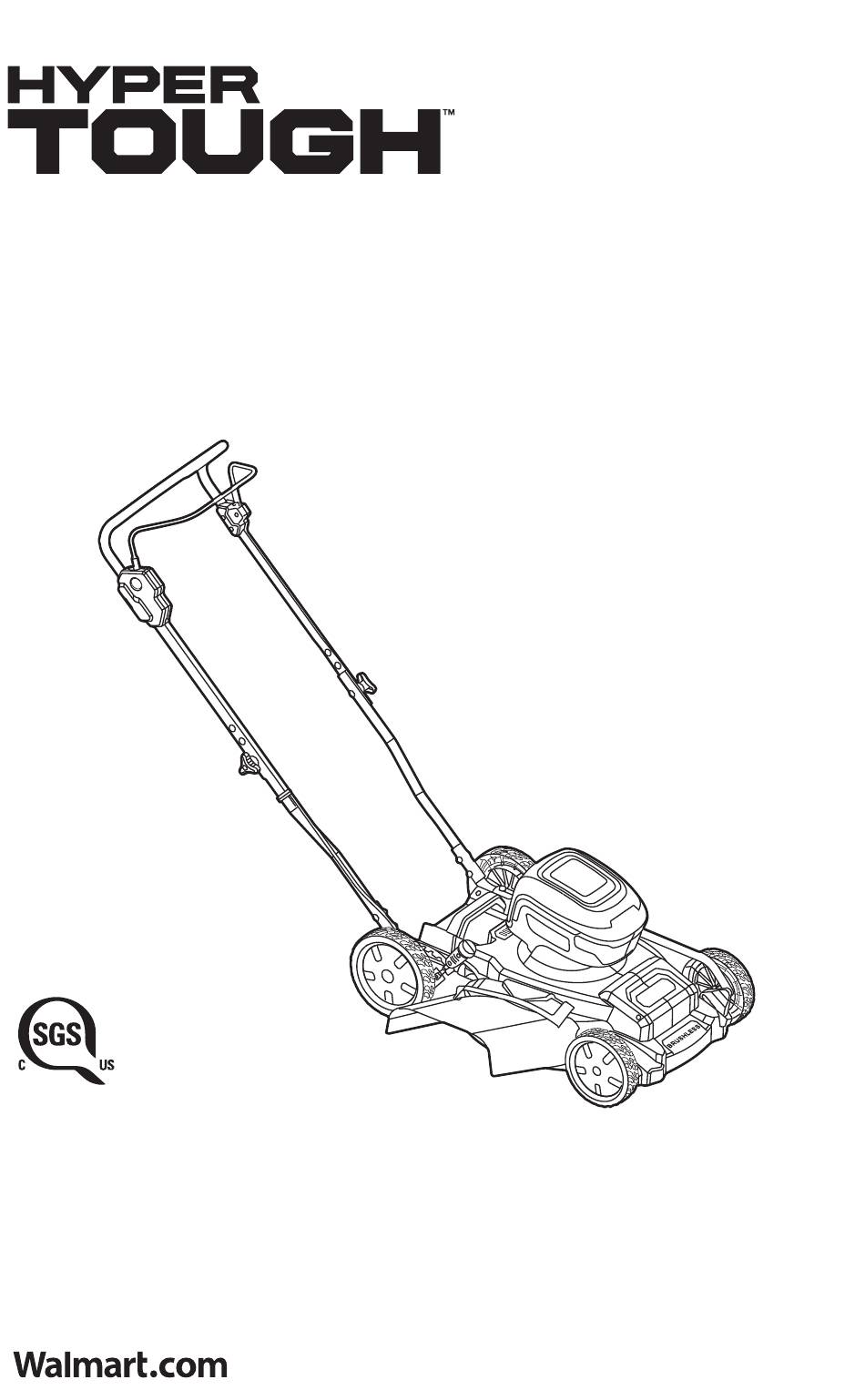

Operator's Manual
40V 18-INCH BRUSHLESS
SIDE DISCHARGE LAWN MOWER
Model No. HY5601050516001
ѥ
WARNING: To reduce the risk of injury, the user must read and
understand the Operator's Manual before using this product.
Walmart Inc., Bentonville, AR 72716
