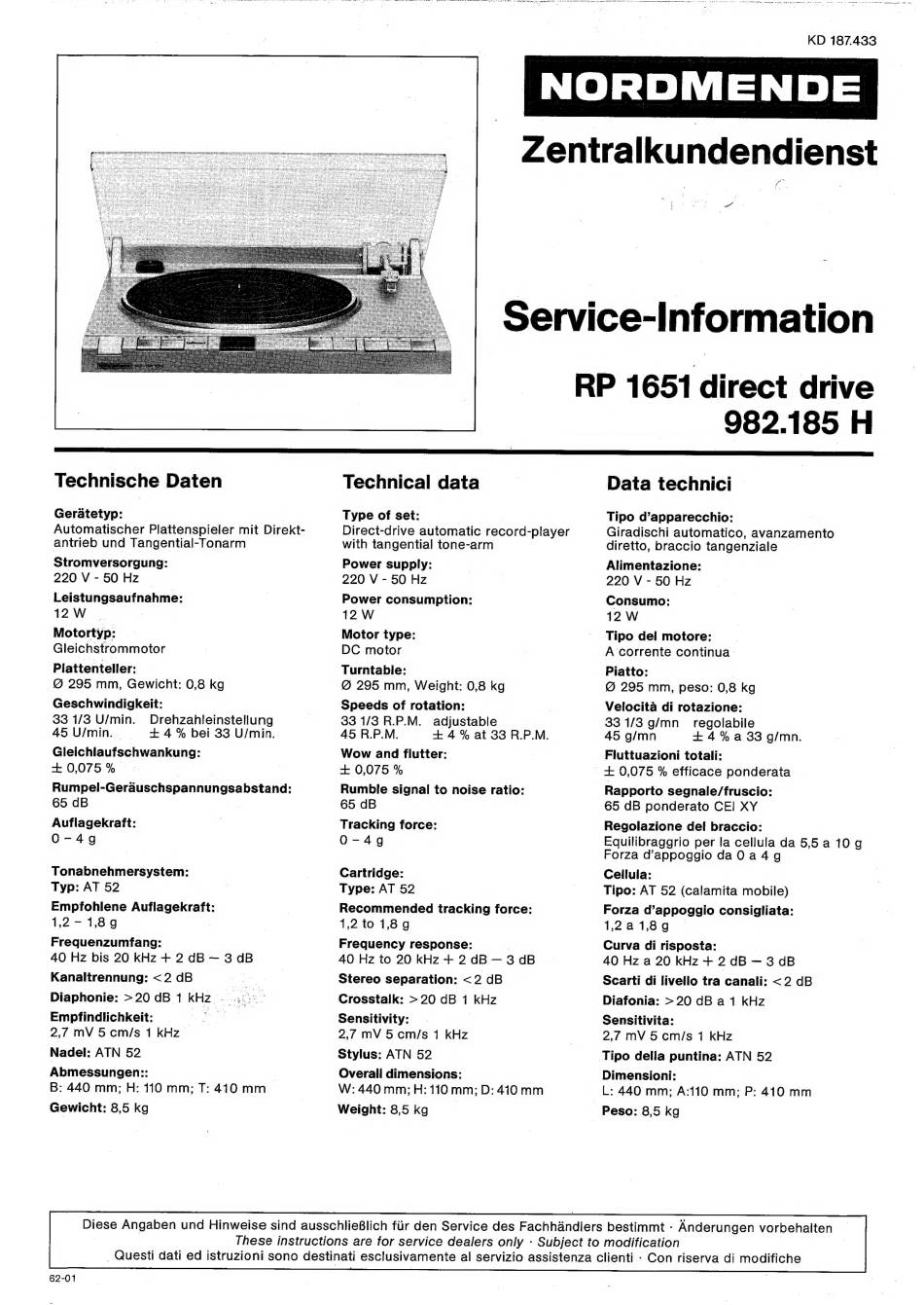

Nordmende RP 1651 direct drive Service Information
Nordmende RP 1651 direct drive Service Information

Nordmende RP 1651 direct drive Service Information

Advertisement

Quick Links

KD 187.433
Service-Information
RP 1651 direct drive
982.185 H
Technische Daten
Geratetyp:
|
Automatischer Plattenspieler mit Direkt-
antrieb und Tangential-Tonarm
Stromversorgung:
220 V - 50 Hz
Leistungsaufnahme:
12W
|
Motortyp:
Gleichstrommotor
Plattenteller:
@ 295 mm, Gewicht: 0,8 kg
Geschwindigkeit:
33 1/3 U/min.
Drehzahleinstellung
45 U/min...
+ 4 % bei 33 U/min.
Gleichlaufschwankung:
+ 0,075 %
|
Rumpel-Gerauschspannungsabstand:
65 dB
Auflagekraft:
O-4g
Tonabnehmersystem:
Typ: AT 52
Empfohlene meeeremee
12-1,8 9
Frequenzumfang:
40 Hz bis 20 kHz + 2 dB ~— 3 dB
Kanaltrennung: <2 dB
Diaphonie:
> 20 dB 1 KHz
Empfindlichkeit:
|
2,7 mV 5cm/s
1 kHz
Nadel: ATN 52
Abmessungen::
|
B: 440 mm; H: 110 mm: T: 410 mm
Gewicht: 8,5 kg
Technical data
Type of set:
Direct-drive automatic: record- -player
with tangential tone-arm
Power supply:
220 V - 50 Hz
Power consumption:
12 W
Motor type:
DC motor
Turntable:
@ 295 mm, Weight: 0,8 kg
Speeds of rotation:
33 1/3 R.P.M. adjustable
45 R.P.M.
+ 4% at 33 R.P.M.
Wow and flutter:
+ 0,075 %
Rumble signal to noise ratio:
65 dB
Tracking force:
O-4g
Cartridge:
Type: AT 52
Recommended
tracking force:
1,.2t0 1,8g
Frequency response:
40 Hz to 20 kHz + 2 dB — 3 dB
Stereo separation: <2 dB
Crosstalk: >20 dB 1 kHz
Sensitivity:
2,7 mV 5cm/s
1 kHz
Stylus: ATN 52
Overall dimensions:
W: 440 mm; H: 110 mm; D: 410 mm
Weight: 8,5 kg
Data technici
Tipo d'apparecchio:
Giradischi automatico, avanzamento
diretto, braccio tangenziale
Alimentazione:
220 V - 50 Hz
Consumo:
12 W
Tipo dei motore:
A corrente continua
Piatto:
Q 295 mm, peso: 0,8 kg
Velocita di rotazione:
33 1/3 g/mn_
regolabile
45 g/mn
+ 4% a 33 g/mn.
Fluttuazioni totali:
£0,075 % efficace ponderata
Rapporto segnale/fruscio:
65 dB ponderato CE! XY
Regolazione del braccio:
Equilibraggrio per la cellula da 5,5a 10g
Forza d'appoggio da0a4g
Cellula:
Tipo: AT 52 (calamita mobile)
Forza d'appoggio consigliata:
12a1,8g
_
Curva di risposta:
|
40 Hz a 20 kHz + 2 dB — 3 dB
Scarti di livello tra canali: <2 dB
Diafonia: >20 dB a 1 kHz
Sensitivita:
2,7 mV 5cm/s 1 kHz
Tipo della puntina: ATN 52
Dimensioni:
L: 440 mm; A:110 mm; P: 410 mm
Peso: 8,5 kg
62-01
