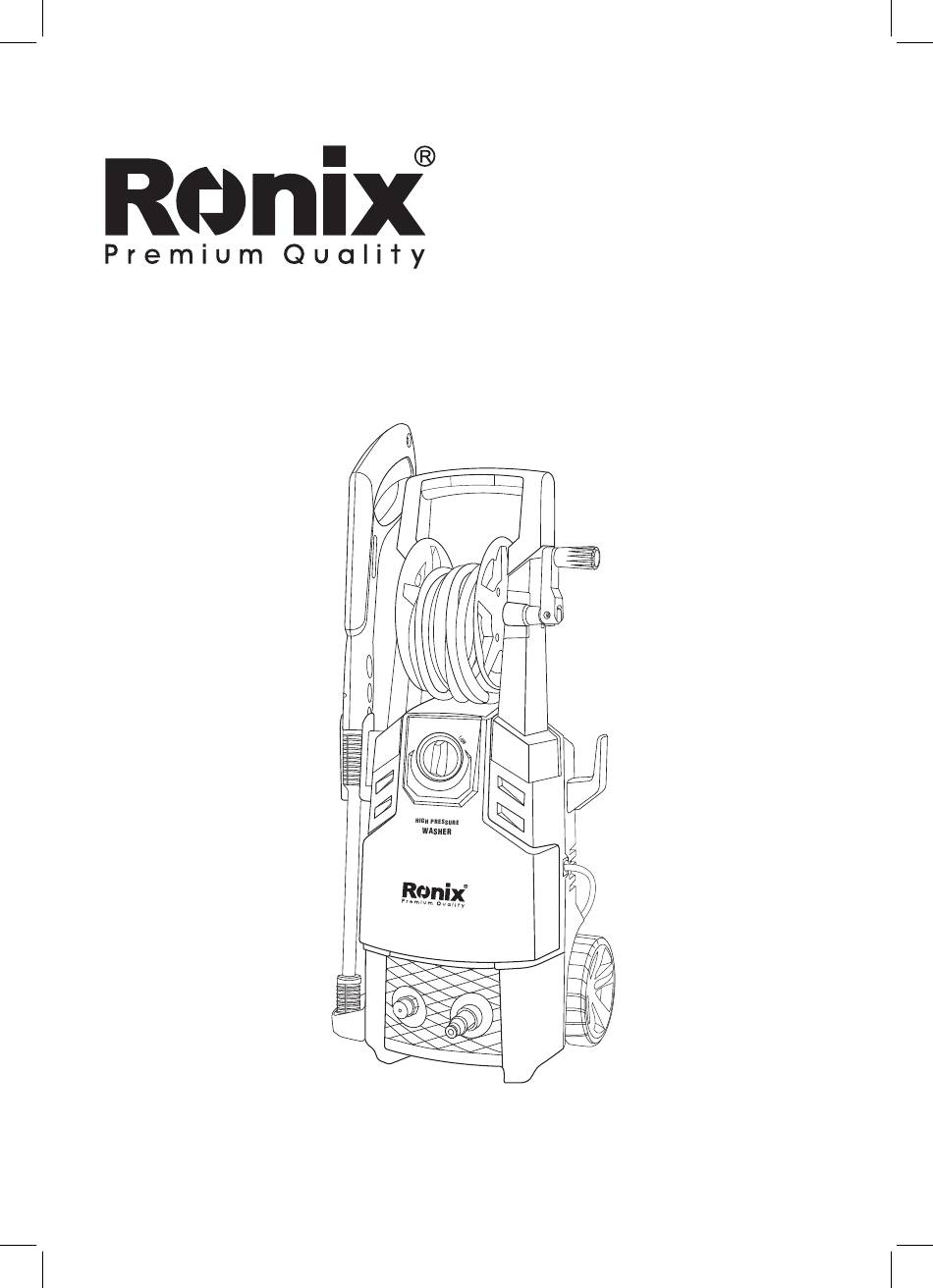

- Page 1 INDUKTIONS HOCHDRUCKREINIGER 140BAR RP - 0140 OFF/0 www.ronixtools.com...
-
Page 3: Technische Daten
TECHNISCHE DATEN Modell RP-0140 Leistung 1800W Frequenz 50-60Hz Spannung (Voltzahl) 220-240V Motor Typ Induktion Maximaler Druck 140Bar/2030Psi Nennfördermenge 6.5L/Min 17.7Kg(gross weith with Gewicht accessories and box) Typ des Reinigungsmittelbehälters Eingebauter Reinigungsmittelbehälter Schutzklasse Schutzart IPX5 1 Stk. 1/2 1/2 Schnellkupplung 1 Stk. Wassereinlassmutter 1 Stk. - Page 4 WERKZEUGTEILE Sicherung der Spritzpistole Tragegriff Auslöser Hochdruckschlauch Spritzpistole Verstellbare OFF/0 Ein/Aus-Schalter Lanze Reinigungsmittelflasche Netzkabel Wasserabgang Wasseranschluss PRODUKTBESCHREIBUNG ZWECK - Der Hochdruckreiniger ist für die Reinigung von Fahrzeugen, Maschinen, Gebäuden, Fassaden usw. im privaten Bereich konzipiert. ANWENDUNGSGEBIETE - Verwenden Sie das Gerät unter keinen Umständen in potenziell explosionsgefährdeten Bereichen! - Die Betriebstemperatur muss zwischen 0 und +40 °C liegen.
-
Page 5: Wichtige Sicherheitshinweise
diese in keiner Weise. - Der Hochdruckreiniger ist für den Einsatz mit kaltem oder lauwarmem Wasser (max. 60 °C) ausgelegt; höhere Temperaturen können die Pumpe beschädigen. - Verwenden Sie kein schmutziges, körniges Wasser oder Wasser, das chemische Produkte enthält, da dies den Betrieb beeinträchtigen und die Lebensdauer des Geräts verkürzen könnte. - Page 6 WARNUNG! - Verwenden Sie dieses Gerät nicht, ohne diese Bedienungsanleitung gelesen zu haben. - Der Anschluss an die Stromversorgung muss von einem qualifizierten Elektriker durchgeführt werden und den Anforderungen der IEC60364-1 entsprechen. - Die Stromversorgung dieses Geräts sollte entweder einen Fehlerstromschutzschalter (FI-Schutzschalter) enthalten, der die Versorgung unterbricht, wenn der Fehlerstrom zur Erde 30 mA für 30 mS überschreitet, oder eine Vorrichtung, die den Erdungsstromkreis...
- Page 7 - Verwenden Sie zur Gewährleistung der Gerätesicherheit nur Original- Ersatzteile des Herstellers oder vom Hersteller zugelassene Teile. WARNUNG! Wasser, das durch Rückflussverhinderer geflossen ist, gilt als nicht trinkbar. WARNUNG! Die Maschine muss während der Reinigung oder Wartung und beim Austausch von Teilen bei netzbetriebenen Maschinen vom Stromnetz getrennt werden, indem der Stecker aus der Steckdose gezogen wird.
- Page 8 und Steckdose wasserdicht sein. - Unzureichende Verlängerungskabel können gefährlich sein. - Beachten Sie die unten genannten Anforderungen für Länge und Kabelquerschnitt: 1.0mm max. 12.5M 1.5mm max. 20M 2.5mm max. 30M - Die Anschlüsse des Stromkabels sollten trocken und vom Boden ferngehalten werden.
-
Page 9: Wartung
Stecker nicht, um ihn an eine Steckdose anzupassen. Lassen Sie stattdessen eine geeignete Steckdose von einem qualifizierten Elektriker installieren. NETZANSCHLUSS Beim Anschluss des Hochdruckreinigers an die elektrische Installation sind folgende Punkte zu beachten: - Die elektrische Installation muss von einem zertifizierten Elektriker durchgeführt werden und den Anforderungen der IEC 60364 entsprechen. -
Page 10: Fehlerbehebung
der Stromversorgung. - Um eine gute Leistung sicherzustellen, sollten Sie die Saug und Reinigungsmittelfilter nach jeweils 50 Betriebsstunden überprüfen und reinigen. - Reinigen Sie die Düse mit dem mitgelieferten Werkzeug. Entfernen Sie das Strahlrohr von der Pistole, beseitigen Sie Schmutz aus der Düsenöffnung und spülen Sie diese aus. - Page 11 Symptom Ursache Empfohlene Maßnahme - Maschine ist nicht einges- - Maschine einstecken teckt - Eine andere Steckdose ausprobieren Maschine - Defekte Steckdose - Sicherung ersetzen startet nicht - Sicherung ist durchgebrannt - Andere Geräte ausschalten - Defektes - Ohne Verlängerungskabel versuchen Verlängerungskabel - Überprüfen, ob Schläuche und - Pumpe saugt Luft an...
- Page 12 INDUCTION HIGH PRESSURE WASHER 140BAR RP - 0140 OFF/0...
-
Page 13: Specifications
SPECIFICATIONS Model RP-0140 Power 1800W Frequency 50-60Hz Voltage 220-240V Motor Type Induction Max Pressure 140Bar/2030Psi Max Flow 6.5L/Min 17.7Kg(gross weith with Weight accessories and box) Detergent Tank Type built-in Detergent Tank Protection Class Degree of Protection IPX5 1/2 Quick Connector, Water Inlet Nut... -
Page 14: Parts List
PARTS LIST Handle Gun Lock Trigger High Pressure Hose Spray Gun Adjustable OFF/0 On/Off Switch Lance Detergent Bottle Power Cord Wheel Water Outlet Water Inlet PRODUCT DESCRIPTION PURPOSE - The high pressure cleaner is designed to clean vehicle, machines, buildings, facades, etc. in the private sector. AREAS OF APPLICATION - Never use the machine in potentially explosive areas under any circumstances! -
Page 15: Important Safety Instructions
- The high pressure cleaner is designed to be used with cold or lukewarm (max.60); higher temperatures can damage the pump. - Do not use water that is dirty, gritty or contains any chemical products, as these could impair operation and shorten the life of the machine. - Accessories can be used to carry out work with foam cleaners, sand spraying. - Page 16 WARNING! This appliance has been designed for use with the cleaning agent supplied or recommended by the manufacture. The use of other cleaning agents or chemicals may adversely affect the safety of the appliance. WARNING! Do not use the appliance within range of persons unless they wear protective clothing.
- Page 17 WARNING! High pressure hoses, fittings and couplings are important for safety of the appliance. Use only hoses, fittings and couplings recommended by the manufacturer. - Do not use the appliance if a supply cord or important parts of the appliance are damaged, e.g. safety devices, high pressure hoses, trigger gun.
- Page 18 cause injury to body. - In the event of accident or breakdown, switch off the machine immediately. (e.g. contact with detergent: rinse with an abundance of clean water. ATTENTION: Through poor conditions of the electrical MAINS, shortly voltage drops can appear when starting the EQUIPMENT. This can influence other equipment (e.g.
- Page 19 - The unloader valve can reduce pressure if it exceeds preset values. The spray gun features a locking device. When the pawl is activated, the spray gun cannot be operated. - Thermal sensor A thermal sensor protects the motor against overloading. The machine will restart after a few minutes when the thermal sensor has cooled.
- Page 20 - Connect the high pressure hose to the water outlet on the washer. Outlet - Connect the water supply hose to female coupler. Then connect to the water inlet of the washer. The supply hose must have an internal diameter of at least 13mm (1/2 in) and must be reinforced. the water supply must be at least equal to the washer delivery capacity.
-
Page 21: Operation
- Check that the electrical supply voltage and frequency (Volt/Hz) correspond to those specified on the washer rating plate. If the power supply if correct, you may now plug in the washer. OPERATION - Turn on the water supply tap fully. - Release the safety lock then press the trigger for a few seconds to allow air to escape and dis charge residual pressure in the hose. - Page 22 - When restarting the motor, always keep the trigger pressed. NOTE: THE MOTOR ONLY RUNS WHEN THE TRIGGER IS OPERATED. CORRECT USE OF STANDARD ACCESSORIES - The washer is equipped with the adjustable nozzle. - Jet adjustment from pencil to fan. WARNING! DO NOT ADJUST THE NOZZLE WHILE THE TRIGGER IS SQUEEZED.
-
Page 23: Maintenance
comes out of the lance nozzle. - Engage the gun safety lock. - Remove the plug from the socket. - Operate the washer with non-corrosive /non-toxic antifreeze before storing for the winter. WARNING! BEFORE REUSING, COMPLETELY FLUSH THE UNIT OUT WITH PLAIN WATER. -
Page 24: Troubleshooting
- Clean the nozzle with the tool provided. Remove the lance from the gun; remove any dirt from the nozzle hole. TROUBLESHOOTING Disconnect from the electrical power supply before carrying out user maintenance or checking is correct functioning. To avoid unnecessary disappointments, you should check the following before contacting the service organization. - Page 25 - Replace fuse - Fuse has blown - Switch off other machines - Incorrect mains - Check that the main voltage corre- voltage sponds to specification on the model Machine stops - Thermal sensor tag. activated. - Leave the washer for 5 minutes to - Nozzle partially cool down blocked...
- Page 26 OFF/0...
- Page 28 www.ronixtools.com...
