Einbauanleitung / Manuel d'installation
165mm 2way Front Speaker System
MERCEDS-BENZ Sprinter-3 (2018 - >)
Please Note!
EN
The Alpine Speaker System SPC-106S907-2 is compatible with OEM-Radios 1DIN and 7" MBUX.
In case of 10" MBUX the optional Alpine damping adapter EXA-21CA252 is recommended!
The System is also compatible for Sprinter motorhomes equipped with front blinds in the A-pillar.
GE
Das Alpine Lautsprechersystem SPC-106S907-2 ist kompatibel mit den Werksradios 1-DIN und 7" MBUX.
Im Falle eines 10"-MBUX empfehlen wir das optionale Alpine Dämpfungsglied EXA-21CA252.
Das System ist auch kompatibel für Sprinter Wohnmobile mit Frontscheibenjalousie in der A-Säule.
FR
Ce système est conçu pour fonctionner uniquement avec une radio 1 DIN d'origine Mercedes-Benz (E1D)
ou un système de navigation MBUX. Dans le cas d'un MBUX 10" avec haut-parleur central, l'adaptateur
optionnel Alpine EXA-21CA252 est recommandé.
Le système est également compatible avec les stores de pare-brise avant des Sprinter.
SPC-106S907-2
Installation Manual /
VS-30, S907/910
Kastenwagen/Minibus/Chassis
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Alpine SPC-106S907-2
Summary of Contents for Alpine SPC-106S907-2

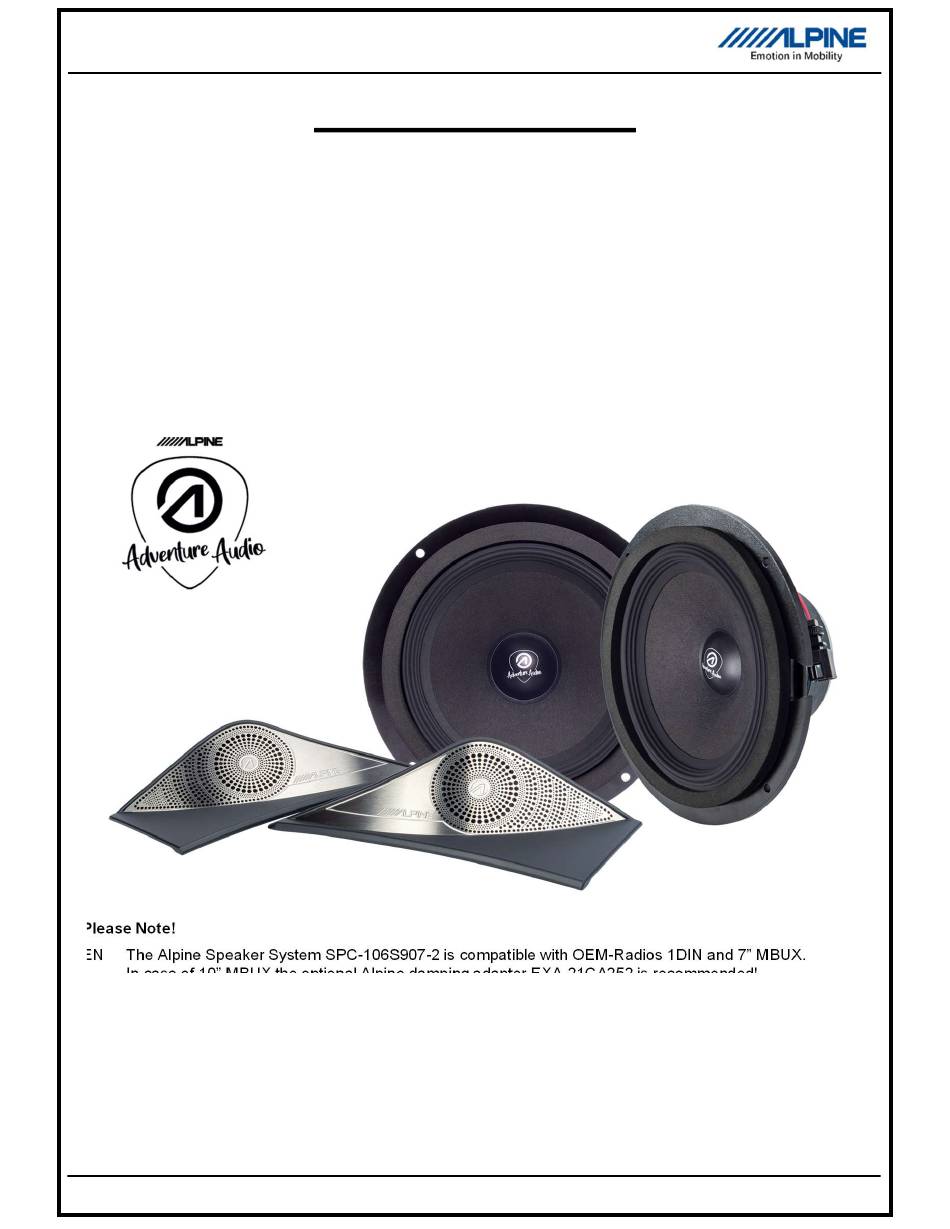

- Page 1 Kastenwagen/Minibus/Chassis Please Note! The Alpine Speaker System SPC-106S907-2 is compatible with OEM-Radios 1DIN and 7” MBUX. In case of 10” MBUX the optional Alpine damping adapter EXA-21CA252 is recommended! The System is also compatible for Sprinter motorhomes equipped with front blinds in the A-pillar.
- Page 2 SPC-106S907-2 Parts list / Teileliste / Liste des pièces 1. Woofer speaker / Basslautsprecher / Haut-parleur de graves 2. Tweeter mounting kit/ Hochton Einbausatz / Cale de montage du Tweeter 3. Tweeter / Hochtöner / Tweeter 4. Plastic block / Kunststoffblock / Bloc de plastique...
- Page 3 SPC-106S907-2 Required tools / benötigte Werkzeuge / Outil requis 1. T20 Screwdriver / T20 TORX-Schraubendreher / Tournevis T20 2. T25 Screwdriver / T25 TORX-Schraubendreher / Tournevis T25 3. T30 Screwdriver / T30 TORX-Schraubendreher / Tournevis T30 4. PH2 Screwdriver / PH2 Kreuz-Schraubendreher /Tournevis PH2 5.
- Page 4 SPC-106S907-2 Remove the plastic cover and the screw in the right top corner of the door panel. (Torx 25). Entfernen Sie die Kunststoffabdeckung sowie die Torx Schraube (T25) in der oberen, rechten Ecke der Türverkleidung. Retirez le couvercle en plastique et la vis Torx (T25) dans le coin supérieur droit du panneau...
- Page 5 SPC-106S907-2 Remove the 3 plastic screws at the buttom of the door panel. Entfernen Sie die 3 Plastikschrauben an der Unterseite der Türverkleidug. Retirez les 3 vis en plastique au bas du panneau de porte. Remove the plastic cover and the screw inside the handgrip (Torx 30).
- Page 6 SPC-106S907-2 Unclip the door handle release cable, unplug all electrical connectors to the door panel. Entriegeln Sie die eingehängte Türgriff- mechanik und lösen alle elektrischen Stecker zur Türverkleidung. Déverrouillez le mécanisme de la poignée de porte à charnière et débranchez tous les connecteurs électriques du panneau de porte.
- Page 7 SPC-106S907-2 Place the Alpine speaker (#1) with the notch (arrow) into the space of the door panel and mount the speaker with the 4 original speaker screws (Torx-20). Zentrieren Sie den Alpine Lautsprecher (#1) in die Aussparung (Pfeil) und schrauben Sie den Lautsprecher mit den 4 originalen TORX Schrauben (T20) fest.
- Page 8 SPC-106S907-2 Plug in the speaker connector to the installed Alpine speaker and mount the door card (a reverse of steps 1-7). Nehmen Sie die Türverkleidung und verbinden Sie den Stecker des Lautsprecherkabels mit dem installierten Alpine Lautsprecher. Anschließend befestigen Sie die Verkleidung in umgekehrter Reihenfolge (Einbauschritte 1 bis 7).
- Page 9 Insert the Alpine tweeter (#3) into the Alpine tweeter housing (#2). Fügen Sie den Alpine Hochtöner (#3) in das Alpine Hochtongehäuse (#2) ein. Insérez le tweeter Alpine (#3) dans le boîtier du tweeter Alpine (#2). Connect the Alpine tweeter to the vehicle tweeter connector.
- Page 10 SPC-106S907-2 Wrap the attached adhesive foam (#5) around the capacitor and connector. Afterwards stow it away into the vehicle tweeter slot inside the dashboard. Wickeln Sie das mitgelieferte, selbstklebende Schaumstoffstück (#5) um den Kondensator und den Steckern. Anschließend verstauen Sie es in die Hochtonaufnahme des Armaturenbrettes.
- Page 11 Alpine en optionnel adaptateur d'amortissement EXA-21CA252 entre les deux. (ne débranchez pas le connecteur E-call blanc !) Ver.: 1.0 Aprl 2025 ALPS ALPINE EUROPE GmbH Ohmstrasse 4 85716 Unterschleißheim Germany For contact information on your respective country, please visit www.alpine-europe.com...
