Summary of Contents for U.S. Solid QG-100

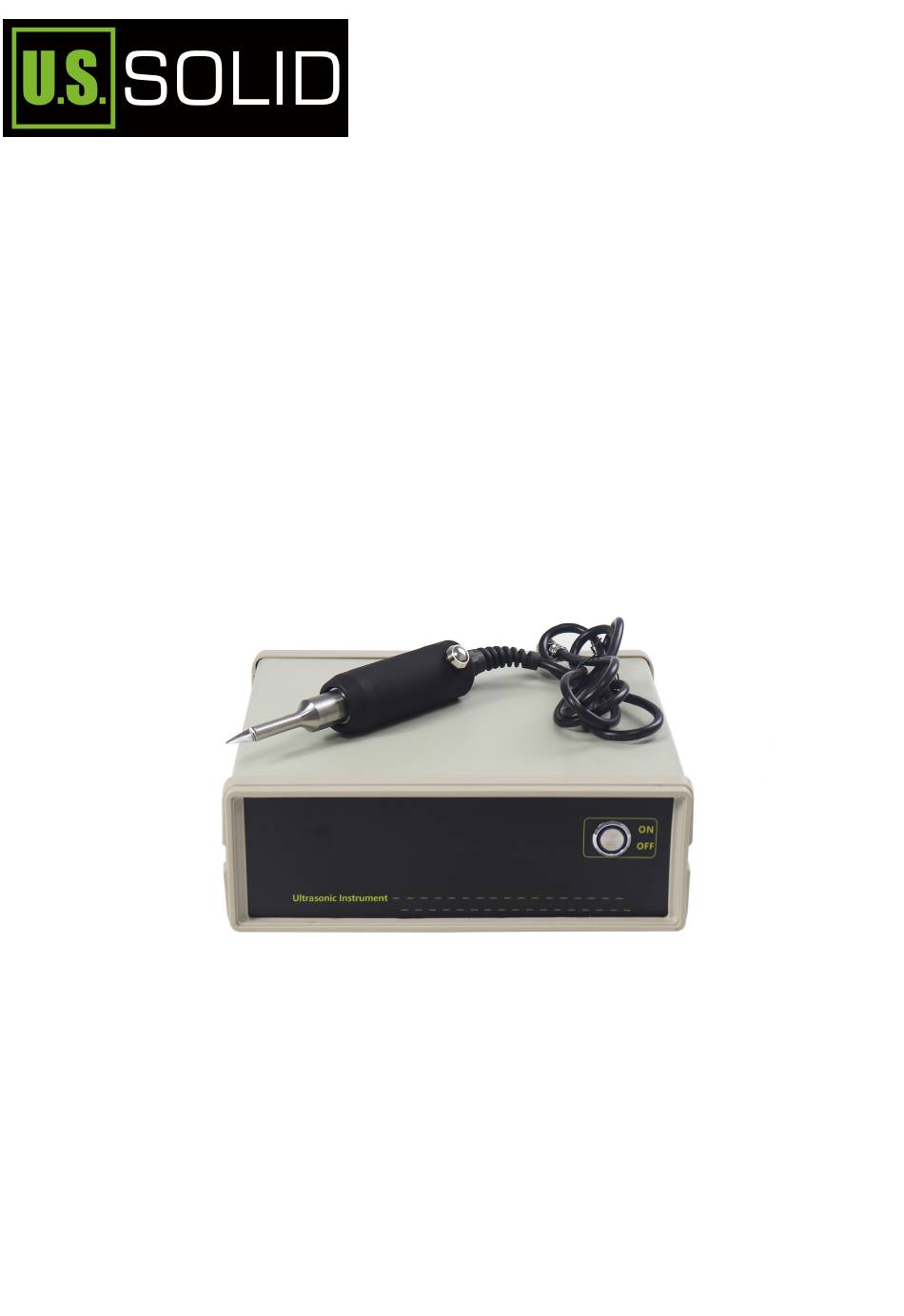

- Page 1 Manual No. 9371 ULTRASONIC CUTTING MACHINE Model: QG-100 User Manual (EN/DE/JP)
- Page 2 Thank you for choosing the U.S. Solid ultrasonic cu>ng machine. Please check the package firstly to make sure it is not damaged in transit before use. For quesFons, please contact us at service@ussolid.com for help. To ensure the best user experience, we recommend reading the user manual thoroughly and keeping it for future reference.
- Page 3 Ultrasonic CuHng Principle Ultrasonic CuHng Diagram The main purpose of ultrasonic cu>ng process is to separate connected components. By vibraFng at a high frequency per second, it can reduce the pressure on the material to be cut. This helps create clean and neat cu>ng surfaces. In pracFcal applicaFons, the process is divided into two types: separaFng melt and cu>ng.
- Page 4 Product Size Machine CuHng Handle...
- Page 5 300 x 268 x 104 mm / 3.6 kg Warranty U.S. Solid warrants your ultrasonic cu>ng machine to be free from defects in materials or workmanship under normal use and service for one year from the date of original purchase. All defecFve devices under normal use will be repaired or replaced for free.
- Page 6 Ultraschall-Schneidemaschine Modell: QG-100 Benutzerhandbuch (EN/DE/JP)
- Page 7 Vielen Dank, dass Sie sich für die Ultraschall-Schneidemaschine von U.S. Solid entschieden haben. BiMe überprüfen Sie zuerst das Paket, um sicherzustellen, dass es beim Transport nicht beschädigt wurde, bevor Sie es verwenden. Bei Fragen kontakFeren Sie uns biMe unter service@ussolid.com für Hilfe.
- Page 8 Der Ultraschallschneidprinzip Ultraschall-Schneidediagramm Der Hauptzweck des Ultraschall-Schneideprozesses besteht darin, verbundene Komponenten zu trennen. Indem es mit hoher Frequenz pro Sekunde vibriert, kann es den Druck auf das zu schneidende Material reduzieren. Dies hilh, saubere und ordentliche Schnillächen zu schaffen. In der prakFschen Anwendung wird der Prozess in zwei Typen unterteilt: Trennen von Schmelze und Schneiden.
- Page 9 Produktgröße Maschine Schneidegriff...
- Page 10 Maschine 300 x 268 x 104 mm / 3.6 kg GaranOe U.S. Solid gewährt für seine Ultraschall-Schneidemaschine eine GaranFe gegen Material- oder Verarbeitungsfehler unter normalen Gebrauchs- und Servicebedingungen für ein Jahr ab dem Datum des ursprünglichen Kaufs. Alle fehlerhahen Geräte unter normalen Gebrauchsbedingungen werden kostenlos repariert oder ersetzt.
- Page 11 超⾳波切断機 モデル: QG-100 使⽤説明書 (EN/DE/JP)
- Page 12 U.S. Solidの超⾳波カッティングマシンをご選択いただき、ありがとうございます。 ご使⽤前に、まずパッケージが輸送中に損傷していないかご確認ください。ご質問が ある場合は、service@ussolid.comまでご連絡ください。 最良のユーザー体験を提供するために、ユーザーマニュアルを⼗分にお読みいただ き、今後の参考のために保管しておくことをお勧めします。 製品の⽤途 超⾳波カッティングマシンは、プラスチック、シリコン、アクリル、段ボール、ゴム、 布地、⾰など、さまざまな熱可塑性フィルムやシートの⾼精度切断を⽬的に設計され ています。⾃動⾞修理⼯場、繊維⼯場、射出成形⼯場、ゴム⼯場、エンジニアリング 研究開発ラボ、回路基板⼯場、DIYメンテナンスなどで使⽤するのに適しています。 製品の特徴 • 分割設計、シンプルでエレガントな外観、簡単な操作。 • サンドブラスト仕上げのテクスチャー付きハンドルは、より良いグリップと安全性 を提供します。 • 切断ブレードは迅速な交換ができるように設計されており、頻繁に交換が必要な環 境に適しています。これにより、サービス寿命が延び、メンテナンスコストが削減 され、⽣産効率が向上します。 • 超⾳波技術により、これらのカッティングツールは切断中の材料の付着や⽑刺を⼤ 幅に減少させ、きれいで滑らかな切断⾯を確保します。 • 超⾳波技術は切断効率を向上させ、環境保護と安全性を確保します。...
- Page 13 超⾳波カッティングの原理 超⾳波カッティング図 超⾳波カッティングプロセスの主な⽬的は、接続された部品を分離することです。毎 秒⾼周波で振動することにより、切断する素材にかかる圧⼒を軽減できます。これに より、きれいで整った切断⾯が作られます。実際の⽤途では、このプロセスは「溶融 分離」と「切断」の2種類に分けられます。 製品図と操作 電源を接続し、機械のスイッチを⼊れます。‘トリガーボタン’を押し続けて超⾳波 カッティングを開始します。機械の背⾯にある‘連続’機能をオンにすると、トリガー なしで機械が連続的に作動します。...
- Page 14 製品サイズ 本体 切断⽤ハンドル...
- Page 15 製品の仕様 モデル QG-100 電源供給 AC 100 V, 50/60 Hz 超⾳波パワー 500 W 超⾳波周波数 28 ± 3 kHz 周波数スイープ CV33、PZT鉛ジルコン酸チタン圧電セラ 圧電周波数コンバーター ミック 切断刃の厚さ 2 mm 切断刃の⻑さ 25 mm 切断刃の材質 チタン合⾦ ケーブル⻑ 200 cm 切断⽤ハンドル 211 x 42 x 42 mm / 0.4 kg 本体...
