CALECTRO M-SENSE III Installation Manual

Co2/co sensor with built-in general purpose controller
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Installationsmanual
M-SENSE III
CO 2 / CO mätare med inbyggd reglerenhet
Allmänt
Luftanalysatorn M-SENSE III är konstruerad för att samtidigt mäta koldioxid,
kolmonoxid, temperatur och fukt. Den är dessutom en mycket flexibel styrenhet, med
programmerbara utgångar både för relä- och linjärstyrning av t.ex. luftflöden. Den har
mätvärdespresentation (display).
Enheten uppkopplas direkt mot marknadens vanliga spjällregulatorer,
varvtalsreglerade fläktar eller datorundercentraler (DUC:ar). Utgångarna är
förprogrammerade.

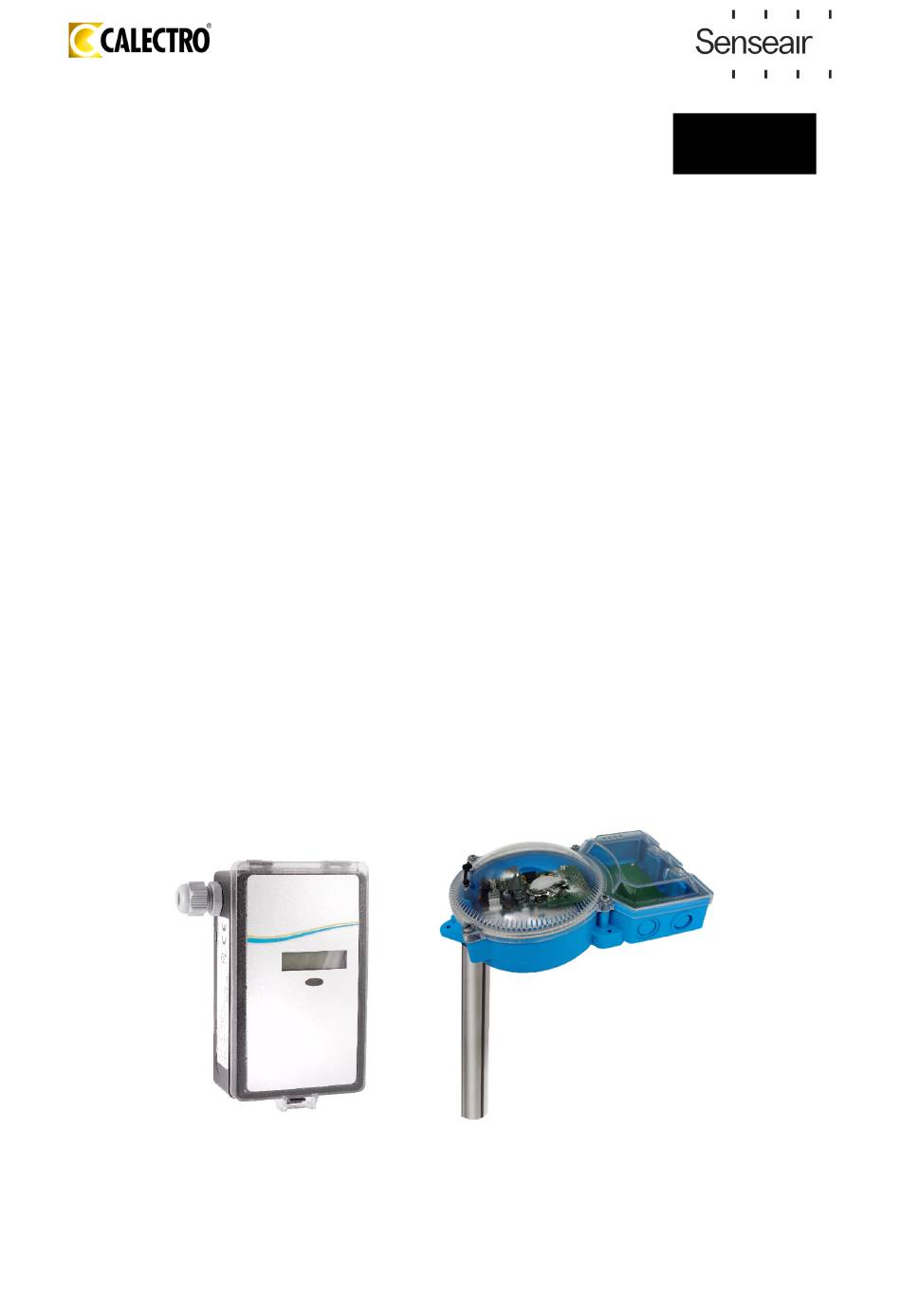

M-SENSE III för montering på vägg och
UG7-M-SENSE III för montering i ventilationskanaler
SV – Sida 1
EN – Page 23
Document
Rev
IMA0190 / HFE524
6
Page
1 (44)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M-SENSE III and is the answer not in the manual?

Questions and answers

Related Manuals for CALECTRO M-SENSE III

Summary of Contents for CALECTRO M-SENSE III

  • Page 1 CO 2 / CO mätare med inbyggd reglerenhet Allmänt Luftanalysatorn M-SENSE III är konstruerad för att samtidigt mäta koldioxid, kolmonoxid, temperatur och fukt. Den är dessutom en mycket flexibel styrenhet, med programmerbara utgångar både för relä- och linjärstyrning av t.ex. luftflöden. Den har mätvärdespresentation (display).
  • Page 2 Monteringsanvisning Montering av M-SENSE III för vägg, se nedan. För elektrisk installation se sidan 4. 1 Väggplatta 6 Hål för väggplattans hakar 2 Kretskort (monterat vid leverans) 7 Lock med knäppning 3 Temperatursensor för intern kompensering (skymd) 8 Låsskruv för locket (skymd) 4 Fuktsensor för intern kompensering (skymd)
  • Page 3 11 Låsskruv för locket 12 Väggplatta 13 Skruv som fäster väggplattan 14 Borrmarkering för PG7 15 Borrmarkering för PG9 Montera bort väggplattan Mätaren levereras med väggplattan monterad. Väggplattan måste tas loss för att mätaren ska kunna fästas på väggen. Skruva loss skruven (13) på...

  • Page 4: Elektriska Anslutningar

    Strömförsörjning skall anslutas till (fas/pluspol resp. jord/minuspol). Om den analoga utgången skall anslutas måste samma jordreferens användas till både M-SENSE III och till signalmottagaren! Om inte olika transformatorer användes för dessa gäller att: OBS! VID AC- OCH DC-MATNING MÅSTE NOLLAN VARA JORDREFERENS I HELA SYSTEMET!!! Samma jordreferens måste användas till...
  • Page 5 , vilket medger att en enda transformator kan användas för hela systemet. Not 2: M-SENSE III kan leverera spännings- eller strömutgång för OUT1 / OUT2 (väljes oberoende av varandra med byglar). Både ström- och spänningsutgång kan ha startpunkt vid 0% (0-10V eller 0- 20mA) eller 20% (2-10V eller 4-20mA), vilken konfigureras via PC-mjukvara.
  • Page 6 MENU Kretskortet till M-SENSE III Plintanslutningar och byglar på M-SENSE III. Mörkare positioner är grundinställningar. Kontakten DigIn_1 kan användas för forcerad ventilation Document Page IMA0190 / HFE524 6 (44)
  • Page 7 Anslutning av UG7-M-SENSE III via skruvplinten vid kanalmontering. Document Page IMA0190 / HFE524 7 (44)
  • Page 8 Slutet Fel upptäckt ELLER Om fel ELLER höga gashalter höga gashalter upptäcks tänds den röda lysdioden. Om fel har upptäckts tänds även den gula lysdioden. Standardkonfigurering av M-SENSE III utgångar Document Page IMA0190 / HFE524 8 (44)
  • Page 9 Max belastning är 0,5 A, 55 VDC / 40 VAC (halvvåglikriktning) Spänning Anslutning i läge Spänning ger 0-10 VDC. Konfigureringsbyglar för M-SENSE III Tillval Nätverksadapter för anslutning till RS-485-nätverk Nätverksadaptern används för att ansluta SenseAirs mätare till ett RS-485-nätverk. Den gröna lysdioden blinkar till varje gång adaptern svarar på ett anrop från nätverkets master.
  • Page 10 Tryckknappsmanövreringar Mätaren har två tryckknappar MENU(+) och ESC(-) som används för att manövrera tryckknappsmenyn. Tryckknapparna monterade direkt på kretskortet under locket. Den gula lysdioden blinkar till för varje godkänd tryckning. Tryckknappen MENU används för att stegvis välja funktion. ESC används för att komma tillbaka till tidigare vald nivå.
  • Page 11 Visning på displayen I normalläget växlar displayen CO (xxxx ppm,) och CO (xxx ppm). Efter spänningssättning återgår displayen till normalläget. Önskar man en permanent ändring av normal mätvärdesvisning används PC-mjukvaran. Huvudmomenten i tryckknappsmenyn Document Page IMA0190 / HFE524 11 (44)
  • Page 12 Displaymenyn utan kod Funktion Display Tids- Funktionsbeskrivning Linje gräns CO 2 / CO Normalläge under drift Exxx Felkod. Om inget fel har upptäckts visas E0. Felkoden nollställs med Entr(+-). CO- och Växla mellan CO- och CO 2 börvärde med MENU(+). CO 2 börvärdena ECxx...
  • Page 13 Börvärdet ökas genom att stega med MENU(+)-knappen. Minskning börvärdet sker genom att stega med ESC(-)-knappen. Inställning av börvärden för M-SENSE III. Tidsgräns gäller en intern funktion som efter en viss tid återställer skärmen och mätaren till normalt mätläge. Entr(+-).är samtidig tryckning på MENU och ESC.
  • Page 14 Justeringen sparas med Entr(+-).Tryck på ESC leder tillbaka utan att värdet sparas. Underhållsfunktioner för M-SENSE III Tidsgräns gäller en intern funktion som efter en viss tid återställer skärmen och mätaren till normalt mätläge. Entr(+-).är samtidig tryckning på MENU och ESC.
  • Page 15 OBSERVERA! Om ett strömavbrott inträffar när mätarens utgång Out(1) är låst till ett gränsvärde kommer utgången fortfarande att vara låst när strömmen återkommer. Man måste gå in i menyn till flödesjusteringen och trycka på ESC(-) så att utgången återgår till normal mätning. EXEMPEL I Inställning av analogutgångarnas MAX-värde En tidsbegränsning finns inlagd vid tillträdeskoden och vid omkalibrering av mätaren.
  • Page 16 Kalibreringen måste bekräftas genom att trycka Entr(+-). Sure Bekräfta att nollpunktskalibrering skall ske. Kalibreringsfunktioner för M-SENSE III. Tidsgräns gäller en intern funktion som efter en viss tid återställer skärmen och mätaren till normalt mätläge. Entr(+-).är samtidig tryckning på MENU och ESC.
  • Page 17 EXEMPEL II. Inställning av börvärden för kolmonoxidhalt och koldioxidhalt, analogutgångarnas maximi- och minimivärden och kalibrering av mätaren NORMALLÄGE = Mätaren växlar mellan mätning av kolmonoxidhalt och koldioxidhalt. En tidsbegränsning finns inlagd vid tillträdeskoden och vid omkalibrering av mätaren. Om en knapptryckning inte görs tillräckligt snabbt går mätaren tillbaka till NORMALLÄGET och du måste börja om från början.
  • Page 18 10. Tryck på ENTR(+-) en gång när börvärdet är inställt. Displayen visar då SP C. Tryck på ESC(-) för att komma tillbaka till NORMALLÄGET 11. Tryck på MENU(+) en gång för att komma till inställning av analogutgångar. På displayen visas AOUt. 12.
  • Page 19 Funktionstest Mätaren har tre lysdioder – gul, grön och röd – som anger mätarens status. En intern fördröjningsfunktion förhindrar larm från reläet och från utgång Out(4) de första 2 minuterna efter uppstart. Larmutgångarna kan testas efter 2 minuters fördröjning. Grön lysdiod - ”Ofarliga gaskoncentrationer” lyser när Out(3) är stängd. Gul lysdiod - ”Service behövs”...
  • Page 20 Självdiagnostik Systemet innehåller en fullständig självdiagnostik som utförs automatiskt varje gång spänningen slås på. För M-SENSE III kontrolleras interna spänningsregulatorer och utgångar. Dessutom kontrolleras hela tiden att sensorerna fungerar genom att kontrollera mätvärdena mot godkända mätområden. Funktionskontrollen returnerar en felkod till systemets RAM-minne.
  • Page 21 Felkoder och föreslagna åtgärder Bit # Felkod Felbeskrivning Föreslagna åtgärder Allvarligt fel Försök att starta om mätaren genom att Gula lysdioden blinkar kontinuerligt. koppla från/ till matningsspänningen. Tryckknapparna fungerar inte. Kontakta återförsäljaren Reserverad Beräkningsfel. Försök att starta om mätaren genom att Indikerar fel EEPROM- konfigurering.
  • Page 22 överblick med en PC och mjukvaran UIP software version 4.3 (eller högre). Denna mjukvara kan kostnadsfritt erhållas från Calectro. RS232-kabeln, art kod A232 CABLE, kan beställas från Calectro. Kabeln skall anslutas till UART glidkontakt (se bilden på kretskortet). Om kontrollparametrar skall ändras eller omkalibrering göras måste PC användas.
  • Page 23 / CO sensor with built-in general purpose controller General The IAQ-sensor product M-SENSE III is used to measure indoor air carbon dioxide and carbon monoxide concentrations. It is a very flexible controller with programmable outputs for both relay- and linear control of e.g. mixed air dampers, humidifier and fans.

  • Page 24: Mounting Instruction

    Mounting instruction Wall mounting of M-SENSE III, see below. For electrical installation, see page 4. 1 Wall plate 6 Hole for wall plate hooks 2 PCB (factuary mounted in box) 7 Snap- in lid 3 Temperature sensor for internal compensation...

  • Page 25: Wall Mounting Instruction

    85 (3,35) 11 Lidlocking screw 12 Wall plate 13 Screw to hold the wall plate 14 Marking to drill hole for PG7 15 Marking to drill hole for PG9 Wall Mounting Instruction Mount the sensor on a wall which is not exposed to direct sunlight or airflow. If mounting the sensor on a device box or conduits, they should be sealed to avoid airflow which can affect performance and accuracy of the sensor.

  • Page 26: Electrical Connections

    Electrical connections The power supply has to be connected to is considered as system ground. The same ground reference has to be used for the M-SENSE III unit and for any connected device! Unless different transformers are used, special precautions need to be taken.
  • Page 27 (permitting a ”3-wire” configuration). A single transformer may be used for the entire system. Note 2: M-SENSE III can deliver both a voltage or a current loop for Out(1)/Out(2). For Out(4) a voltage output or an open collector output is selected with jumper Out(4). To change between voltage and current output mode the hardware jumpers are used.
  • Page 28 MENU The PCB of M-SENSE III Terminals and jumpers on M-SENSE III. The darker positions are default settings. The terminal DigIn_1 may be used for forced ventilation. Document Page IMA0190 / HFE524 28 (44)
  • Page 29 Connection of the UG7-M-SENSE III via screw terminal at duct mounting. Document Page IMA0190 / HFE524 29 (44)

  • Page 30: Functional Description

    Standard function configuration Power (+) 24 VAC/DC+ (+-20%), 2W without output load The same ground reference has to be used for the M-SENSE III unit and for Power ground (-) 24 VAC/DC- the control system! Out(1) 0-10VDC 0-100 ppm CO...

  • Page 31: Output Configurations

    Connection in position “Open collector” provides an open collector output. collector Max 0,5A, 55VDC / 40VAC (half-wave rectifier). Configuration jumpers for M-SENSE III Option Network Adapter for Connection to RS-485-Network The network adapter to RS-485-network can be mounted on the PCB. The green LED flashes every time the adapter answers calls from the network master.

  • Page 32: Push Button Operation

    Push Button Operation This sensor has two push buttons, MENU and ESC. The YELLOW LED will acknowledge a successful push by a short flash. The push button MENU is available for selection of display value or maintenance commands, whereas ESC is available to escape back from a selected level.

  • Page 33: Display Modes

    Display modes In DISPLAY MODE the DEFAULT operation is that the sensor alternates between carbon dioxide and carbon monoxide readings presentation. The push button MENU(+) is used to select the indicated value on the display to be the error code or the set points of temperature and CO After power up the display will always return to the Default display mode.
  • Page 34 The display menu without code Function Display Time Function description Line limit CO / CO DEFAULT - Normal operation Error code. If no error has been detected the code E0 is shown. The Exxx error code is reset with Entr(+-). Present CO Toggle between display of temperature and CO set point with...

  • Page 35: Maintenance Level

    ESC(-) button. Table IV. Maintenance functions available on M-SENSE III to set output limits. Time limit refers to an internal time-out that returns the LCD and maintenance function back to normal. ENTER is a simultaneous pressing on MENU and ESC.
  • Page 36 Part of the service menu for setting the MAX and MIN values. AOUt First step of adjusting the analogue outputs MAX and MIN values An xx Select analogue output by stepping with MENU(+) button SetL Leads to adjustment of the MIN value. The present Increase the MIN value by stepping with the MENU(+) button.
  • Page 37 EXAMPLE I: Setting of the MAX value of the analogue outputs The access code is time limited. If the time limit is exceeded the sensor returns to DEFAULT. ENTR =MENU(+) and ESC(-) are pushed simultaneously. At the start of the setting the sensor is in DEFAULT. Push MENU(+) once to reach the error code.
  • Page 38 The calibration part of the service menu. Background calibration of the CO sensor and the CO -sensor with fresh air. An easy way to correct the zero point error. The CALb sensor needs fresh air (380-420 ppm CO ). The calibration must be confirmed by pressing Entr(+-).
  • Page 39 EXAMPLE II: Setting of set points for carbon monoxide concentration and carbon dioxide concentration, the MAX and MIN values of the analogue outputs and calibration of the sensor The access code and the recalibration of the sensor are time limited. If the time limit is exceeded the sensor returns to DEFAULT.
  • Page 40 Push MENU(+) once to reach the setting of analogue outputs. The display shows AOUt. Push ENTR(+-) to reach the output to be set. The display shows An and two digits e.g. An 01. Step to the requested output by pushing MENU(+). Push ENTR(+-) to reach the setting of the MIN value.

  • Page 41: Functional Test

    Functional test The unit has three LED’s – green, yellow and red. These LED’s indicate the status of the controller. An internal delay function prevents the alarm functions of the relay and OUT4 output during 2 minutes after power up. The alarm outputs may be tested after the 2 minutes delay Green LED - ”No alarm situation”...

  • Page 42: Self-Diagnostics

    Self-diagnostics The system contains complete self-diagnostic procedures. A full system test is executed automatically every time the power is turned on. For M-SENSE III the internal voltage regulators and outputs are checked. In addition, constantly during operation, the sensor probes are checked against failure by checking the valid dynamic measurement ranges.
  • Page 43 Error code and action plan Error Bit # Error description Suggested action code Fatal Error Try to restart sensor by power OFF/ON. Yellow LED continuously flashes. Contact local distributor Push buttons are not operating. Reserved Try to restart sensor by power OFF/ON. Algorithm Error.

  • Page 44: Maintenance

    Calectro free of charge. The RS232-cable, article code A232 CABLE, is needed and can be ordered from Calectro. The cable is to be connected to the UART port slide connector. For change of control parameters and re-calibration (CO and temperature) this PC tool has to be used.
