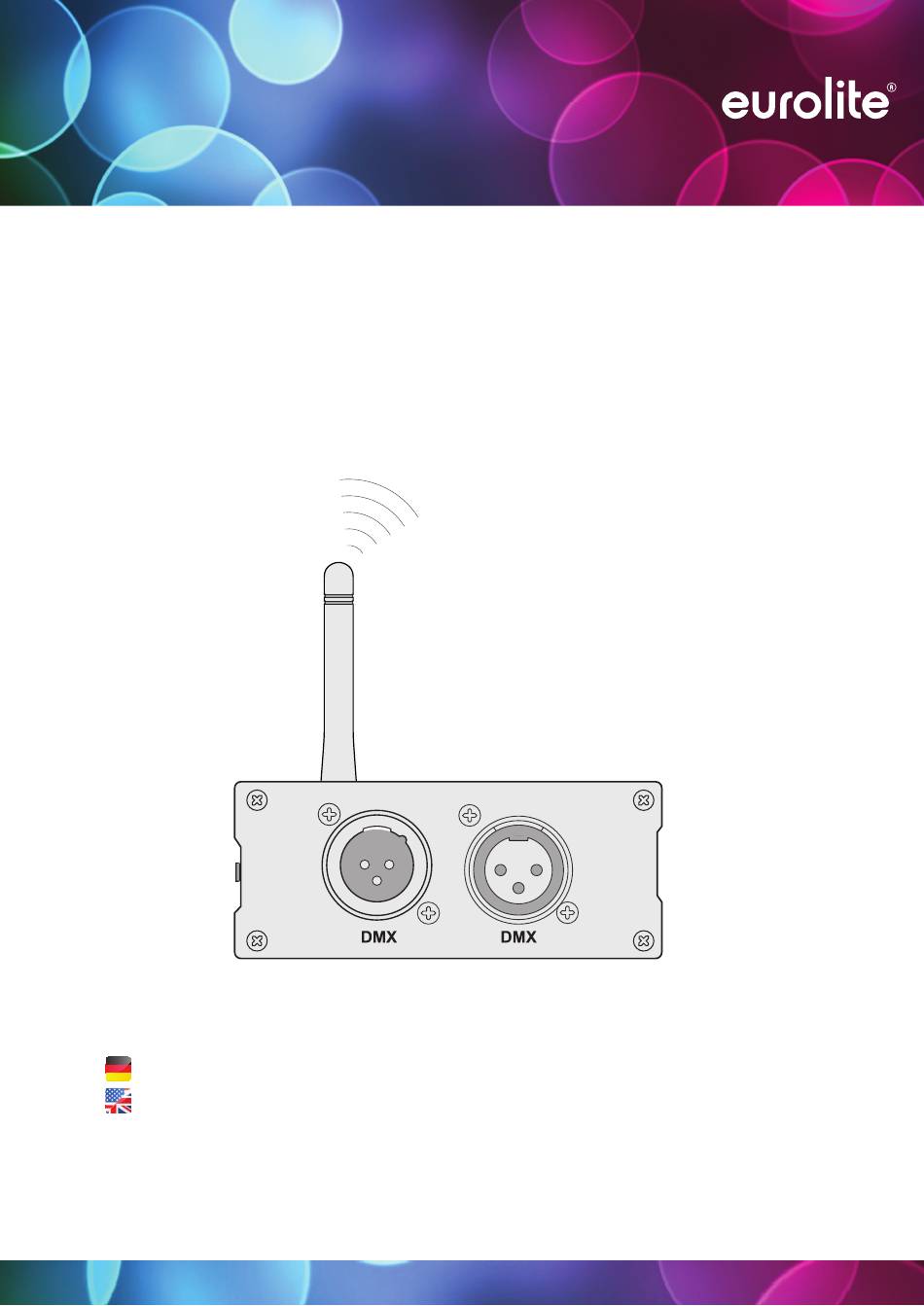

- Page 1 _____________________________________________________________________________ QuickDMX WIRELESS TRANSMITTER/RECEIVER BEDIENUNGSANLEITUNG USER MANUAL www.eurolite.de...
-
Page 2: Wireless Transmitter/Receiver
• Simultaneous operation of up to 6 transmitters, thus control of 3072 DMX channels (6 DMX universes) possible • 1 to 512 QuickDMX receivers can be controlled by each transmitter • Plug & Play: quick and easy setup with one operating button for connecting/disconnecting QuickDMX units • 2.4 GHz ISM band - license-free worldwide www.eurolite.de... -
Page 3: Table Of Contents
Transmission 1:Many .................. 18 Parallel Transmission .................. 19 7 CLEANING AND MAINTENANCE .............. 20 8 DISPOSAL OF OLD EQUIPMENT .............. 20 9 TECHNICAL SPECIFICATIONS ..............21 >> Diese Bedienungsanleitung gilt für die Artikelnummer:/ This user manual is valid for the article: 70064703 www.eurolite.de... -
Page 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Lesen Sie vor der ersten Inbetriebnahme zur eigenen >>... -
Page 5: Sicherheitshinweise
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Kinder und Laien vom Gerät fern halten! www.eurolite.de... -
Page 6: Bestimmungsgemässe Verwendung
Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. www.eurolite.de... -
Page 7: Bedienelemente Und Anschlüsse
• Blinkt kurz rot, grün und blau nach Anschluss der Spannungs- versorgung. Taster Zum Ändern des Funkkanals und Koppeln der Geräte. DMX512-Eingang 3-poliger XLR-Einbaustecker zum Anschluss eines DMX-Licht- steuergeräts. DMX512-Ausgang 3-polige XLR-Einbaubuchse zum Anschluss von DMX-gesteuerten Geräten wie LED-Scheinwerfer, Moving-Heads, Dimmer, etc. www.eurolite.de... -
Page 8: Inbetriebnahme
Rot. Kurz darauf beginnt die Statusanzeige der Empfänger grün zu blinken und zeigt damit den Empfang des DMX-Signals an. Die Bedienung der DMX-gesteuerten Geräte kann nun drahtlos erfolgen. Ziehen Sie nach dem Gebrauch den Netzstecker des Netzteils aus der Steckdose, um unnötigen Stromverbrauch zu vermeiden. www.eurolite.de... -
Page 9: Anwendungen
Ein Empfänger mit identischem Übertragungskanal empfängt das HF-Signal und gibt es als DMX-Signal aus. Übertragung 1:Mehrere Das DMX-Signal wird bei einem Sender eingespeist und von diesem per HF gesendet. Mehrere Empfänger identischem Übertragungskanal empfangen das HF-Signal und geben es als DMX-Signal aus. www.eurolite.de... -
Page 10: Parallelübertragung
Es können 6 DMX-Funknetze mit 6 Sendern parallel betrieben werden, ohne dass sie sich gegenseitig stören. Dazu werden alle Sender auf einen unterschiedlichen Übertragungskanal eingestellt. Die Übertragungsstrecken arbeiten unabhängig voneinander und können sowohl im Modus 1:1 oder 1:mehrere eingesetzt werden. www.eurolite.de... -
Page 11: Reinigung Und Wartung
örtlichen Recyclingbetrieb. Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im Hausmüll entsorgt werden. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder zuständige örtliche Behörde. Entnehmen Sie evtl. eingelegte Batterien und entsorgen Sie diese getrennt vom Produkt. www.eurolite.de... -
Page 12: Technische Daten
2,4-GHz-Band (ISM), 78 Kanäle Modulation: GFSK Reichweite: 400 m (bei Sichtkontakt) RF-Ausgangsleistung: 19 dBm Parallelbetrieb: bis 6 Sender DMX-Anschlüsse: 3-polige XLR-Einbaubuchse und 3-poliger XLR-Einbaustecker DMX-Kanäle: 1 Universum (512 Kanäle) Maße mit Antenne: 212 x 75 x 100 mm Gewicht: 220 g Steckerbelegung www.eurolite.de... -
Page 13: Introduction
INTRODUCTION Thank you for having chosen a EUROLITE product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for further needs. -
Page 14: Safety Instructions
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Keep away children and amateurs! www.eurolite.de... -
Page 15: Operating Determinations
If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-circuit, burns, electric shock etc. www.eurolite.de... -
Page 16: Operating Elements & Connections
To change the transmission channel and pair the devices. DMX512 input 3-pin XLR mounting plug for connecting a DMX lighting controller. DMX512 output 3-pin XLR mounting jack for connecting DMX-controlled fixtures such as LED spot lights and moving heads. www.eurolite.de... -
Page 17: Setup
DMX signal is being received. The DMX-controlled units can now be controlled via radio. After the operation, disconnect the mains plug of the power supply unit from the mains outlet, to prevent unnecessary power consumption. www.eurolite.de... -
Page 18: Use
RF signal and distributes it as a DMX signal. Transmission 1:Many The DMX signal is fed to a transmitter which sends it via RF. Several receivers with the same transmission channel receive the RF signal and distribute it as a DMX signal. www.eurolite.de... -
Page 19: Parallel Transmission
It is possible to operate 6 wireless DMX networks with 6 transmitters in parallel without mutual interference by adjusting them to different transmission channels. The wireless DMX networks operate independent of each other in 1:1 or 1:many transmission mode. www.eurolite.de... -
Page 20: Cleaning And Maintenance
Devices marked with this symbol must not be disposed of as household waste. Contact your retailer or local authorities for more information. Remove any inserted batteries and dispose of them separately from the product. www.eurolite.de... -
Page 21: Technical Specifications
RF power output: 19 dBm Parallel operation: max. 6 transmitters DMX connector: 3-pin XLR mounting socket and 3-pin XLR mounting plug DMX channels: 1 universe (512 channels) Dimensions with antenna: 212 x 75 x 100 mm Weight: 220 g Pin Connection www.eurolite.de... - Page 22 NOTES ............................................................................................................................................................................................................................................................................................................................. www.eurolite.de...
- Page 23 ............................................................................................................................................................................................................................................................................................................................. www.eurolite.de...
- Page 24 © EUROLITE 2024 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. Every information is subject to change without prior notice. 00086325 Version 1.1 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany Publ. 01/10/2024 www.eurolite.de...
