Summary of Contents for STEINEL PROFESSIONAL HM 2600 E

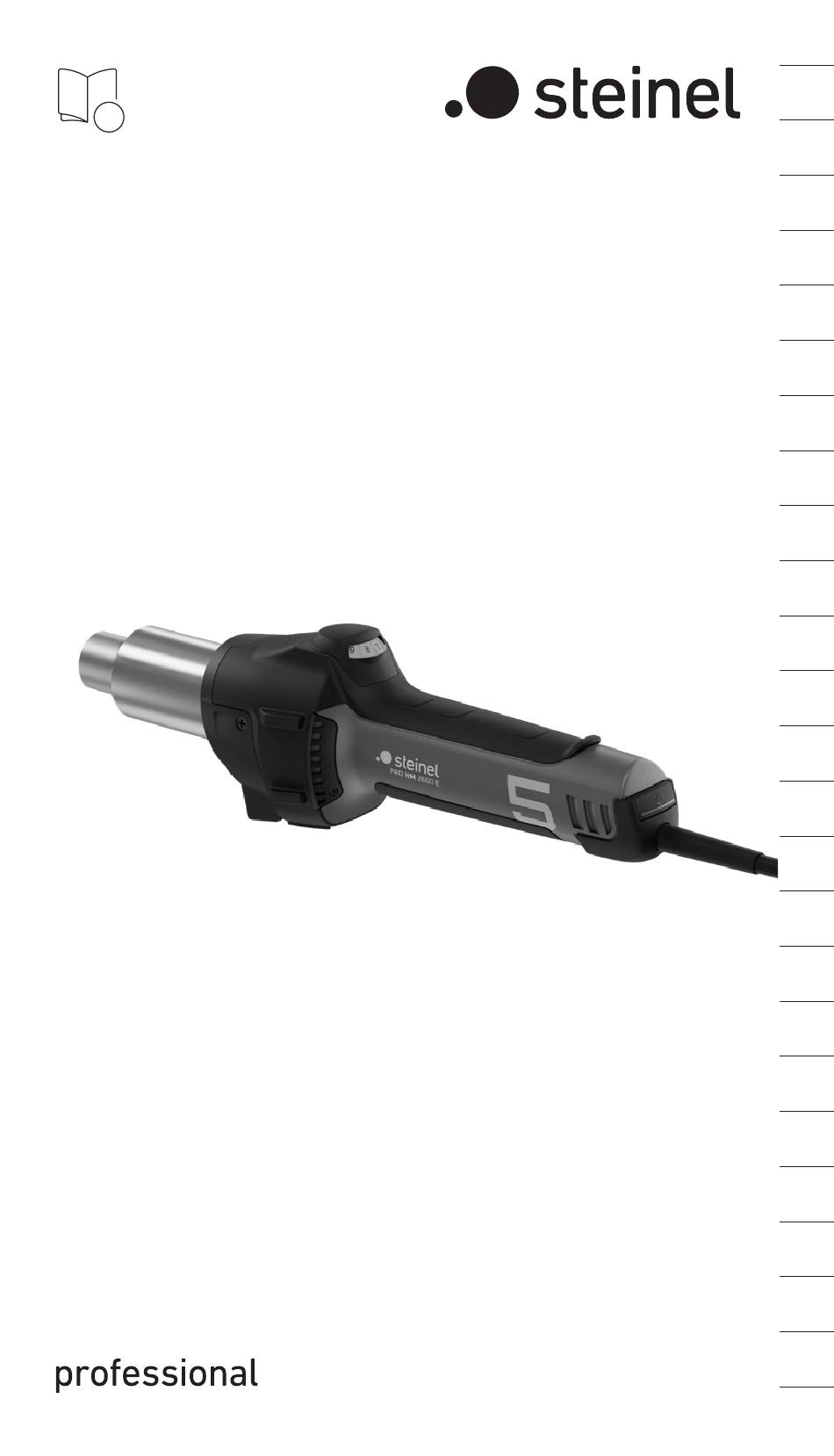

  • Page 1 HM 2600 E...
  • Page 2 Inhalt Zu diesem Dokument Allgemeine Sicherheitshinweise Geräteelemente Inbetriebnahme Wartung Reparatur Anwendungen Entsorgung Konformitätserklärung Herstellergarantie Technische Daten...

  • Page 3: Zu Diesem Dokument

    1. Zu diesem Dokument – Urheberrechtlich geschützt. Nachdruck, auch auszugs- weise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Warnung vor Gefahren! Warnung vor Gefahren durch Umwelteinflüsse! Warnung vor giftigen Gasen und Entzün- dungsgefahr! Gefahr vor elektrischem Schlag! 2.
  • Page 4 Wenn mit dem Gerät nicht sorgsam umgegangen wird, kann ein Brand entstehen oder Personen verletzt werden. Überprüfen Sie das Gerät vor Inbetriebnahme auf eventu- elle Schäden (Netzanschlussleitung, Gehäuse, etc.) und nehmen Sie das Gerät bei Beschädigung nicht in Betrieb. Das Gerät nicht unbeaufsichtigt betreiben. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
  • Page 5 Bewahren Sie Ihre Werkzeuge sicher auf. • Gerät nach Gebrauch auf Standfläche abstellen und abkühlen lassen, bevor es weggepackt wird. • Unbenutzte Werkzeuge müssen im trockenen, verschlos- senem Raum und für Kinder nicht erreichbar aufbewahrt werden. • Dieses Gerät kann von Kindern ab 8 Jahren und dar- über sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie...
  • Page 6 Reparaturen nur vom Elektrofachmann • Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. • Reparaturen dürfen nur von einer Elektrofachkraft ausge- führt werden, andernfalls können Unfälle für den Betreiber entstehen. – 6 – Inhalt...
  • Page 7 3. Geräteelemente Edelstahl-Ausblasrohr Abnehmbares Metall-Schutzrohr Lufteinlass (inkl. Feinstaubfilter) Softummantelung für rutschsicheren Stand Kunststoff-Schutzrohr Belastbares Gummikabel EIN/AUS-Taster Stellrad (Einstellung Temperatur) Ergonomischer Softgriff Netzkabel tauschbar – 7 – Inhalt...
  • Page 8 Zubehör Runddüse 5 mm Runddüse 10 mm Runddüse 5 mm, verlängert Winkelflachdüse 20 x 2 mm Winkelflachdüse 20 x 2 mm, gerade Winkelflachdüse 40 x 2 mm Winkelflachdüse 30 x 2 mm Winkelflachdüse 40 x 2 mm, gelocht Flachdüse 60 x 2 mm für Bitumen Andrückrolle 50 mm Andrückrolle 40 mm Andrückrolle 35 mm...
  • Page 9 4. Inbetriebnahme Bitte beachten Sie: Der Abstand zum Bearbeitungsobjekt richtet sich nach Material und beabsichtigter Bearbei- tungsart. Machen Sie immer erst einen Test bezüglich Luft- menge und Temperatur! Mit den als Zubehör erhältlichen aufsteckbaren Düsen lässt sich die heiße Luft punkt- oder flächengenau steuern.

  • Page 10: Wartung

    5. Wartung Feinstaubfilter Dem HM 2600 E liegt ein Feinstaubfilter bei. Zur Mon- tage den Lufteinlass lösen und einen Filter einlegen. Zum Reinigen (mit Druckluft) die Schrauben lösen, Abdeckung abnehmen, den Filter entnehmen. – 10 – Inhalt...
  • Page 11 6. Reparatur Kabelwechsel Ist das Netzkabel beschädigt, so kann es ohne Öffnen des Gehäuses problemlos ausgetauscht werden: Wichtig! Das Gerät vom Netz trennen. 1. Schraube lösen und Abdeckklappe abziehen. 2. Zugentlastung lösen. 3. Netzklemmen lösen. 4. Kabel herausziehen. 5. Neues Kabel einlegen und in umgekehrter Reihenfolge (1.
  • Page 12 Heizungswechsel Die Heizung des HM 2600 E ist gesteckt und kann mit wenigen Handgriffen gewechselt werden. 1. Wichtig! Das Gerät vom Netz trennen. 2. Schrauben vom Schutzrohr lösen 3. Schutzrohr entfernen – 12 – Inhalt...
  • Page 13 4. Die 4 Schrauben am Ende des Ausblasrohres lösen 5. Heizung abziehen und gegen neue Heizung austauschen 6. Heizung wieder festschrauben 7. Schutzrohr festschrauben Weitere Funktionen Wiederanlaufschutz Der Wiederanlaufschutz verhindert das unbeabsichtigte Anlaufen des Heißluftgebläses nach einer Stromunter- brechung. Erst durch erneutes Einschalten des EIN/AUS- Tasters ist das Heißluftgebläse wieder betriebsbereit.
  • Page 14 7. Anwendungen Nachfolgend zeigen wir Ihnen einige Anwendungen für STEINEL Heißluftgebläse. – Schweißen von Bitumen. – Verschweißen von Folien und Planen. – Verschweißen von PVC Fußbodenbelägen und Linoleum. – 14 – Inhalt...
  • Page 15 – Verarbeitung aller thermoplastischen Hartmaterialien im Kunststoff- und Behälterbau. – Verformen von thermoplastischen Kunststoffen. – Trocknen von feuchten Oberflächen. – Aktivieren und Lösen von Klebstoffen und Schmelz- klebern. – Trocknungs- und Aufheizprozesse aller Art. Auswahlhilfe für den richtigen Schweißdraht beim Kunststoffschweißen Werkstoff / Anwendungsarten / Erkennungsmerkmale –...
  • Page 16 Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. 9. Konformitätserklärung Hiermit erklärt die STEINEL GmbH, dass das Heißluft- gebläse HM 2600 E der Richtlinie 2006/42/EG entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel-tools.de 10. Herstellergarantie Herstellergarantie der STEINEL GmbH, Dieselstraße 80-...
  • Page 17 Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL Professional- Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre bei Heißluft- und Heißklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts.
  • Page 18 Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangel- haften Produkts und den Einbau eines Austauschprodukts. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen –...
  • Page 19 Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel.

  • Page 20: Technische Daten

    11. Technische Daten – Netzanschluss: 220 – 230 V, 50/60 Hz – Leistung: 2.300 W – Temperatur: 50 – 620 °C, in 9 Stufen einstellbar – Luftmenge: 230 – 500 l/ min, in 9 Stufen einstellbar – Luftdruck: 3.000 Pa – Ø Ausblasrohr: 30 mm, Verwendung von Professional-Düsen –...

  • Page 21: Table Of Contents

    Contents About this document General safety precautions Device elements Commissioning Maintenance Repair Applications Disposal Declaration of conformity Manufacturer‘s warranty Technical specifications...

  • Page 22: Contents

    1. About this document – Under copyright. Reproduction either in whole or in part only with our consent. – Subject to change in the interest of technical progress. Hazard warning! Warning of hazards due to environmental influences! Beware of toxic gases and fire hazards! Warning of hazards from electricity! 2.
  • Page 23 When using power tools, the following basic safety mea- sures must be observed to protect against electric shock, risk of injury and fire. If the appliance is not handled with care, a fire may break out or people may be injured. Check the appliance for any damage (mains connection cable, housing, etc.) before commissioning and do not operate the appliance if it is damaged.
  • Page 24 Store your tools in a safe place. • After use, set the tool down on its standing surface and let it cool before putting it away. • When not in use, tools must be stored in a dry, locked room out of children’s reach. •...

  • Page 25: Device Elements

    3. Device elements 1 Stainless steel outlet nozzle 2 Metal protection tube 3 Air inlet (including fine dust filter) 4 Soft coating for non-slip standing 5 Plastic protective tube 6 Heavy-duty rubber-insulated power cord 7 ON/OFF button 8 Adjusting wheel (for setting temperature) 9 Ergonomic soft grip 10 Replaceable mains power cord –...
  • Page 26 Accessoires Round nozzle, 5 mm Round nozzle, 10 mm Round nozzle, 5 mm, extended Flat angled nozzle, 20 x 2 mm Flat angled nozzle, 20 x 2 mm, straight Flat angled nozzle, 40 x 2 mm Flat angled nozzle, 30 x 2 mm Flat angled nozzle, 40 x 2 mm, perforated Flat nozzle, 60 x 2 mm, for bitumen Pressure roller, 50 mm...

  • Page 27: Commissioning

    4. Commissioning Please note: The distance from the object you are working on depends on material and intended method of working. Always try out the airflow and temperature on a test piece first. Using the attachable accessory nozzles (see accessories page on the cover) the flow of hot air can be controlled with maximum precision.

  • Page 28: Maintenance

    5. Maintenance Fine dust filter The HM 2600 E is supplied with a fine dust filter . To install it, undo the air inlet and insert the filter. To clean it (with compressed air), undo screws (a), take off cover and remove filter.

  • Page 29: Repair

    6. Repair Chaning the power cord If the power cord is damaged, it can easily be changed without opening the casing. Important! Disconnect tool from power supply. 1. Undo screw and pull off cover cap 2. Release cable grip 3. Undo mains terminals 4.
  • Page 30 Changing the heating element The plug-in heating element in the HM 2600 E can be changed in a matter of seconds. 1. Important! Disconnect tool from power supply. 2. Undo guard sleeve screws 3. Remove guard sleeve – 30 –...
  • Page 31 4. Undo 4 screws at the end of the hot air outlet nozzle 5. Detach heating element and replace it with a new one 6. Firmly screw heating element into place 7. Firmly screw guard sleeve back on Other functions Restart protection Restart protection prevents the hot air tool from starting after an interruption in the power supply.

  • Page 32: Applications

    7. Applications Here are some of the applications you can use STEINEL hot air tools for. – Welding bitumen. – Welding tarpaulins and films. – Welding PVC floor coverings and linoleum. – 32 – Contents...
  • Page 33 – Working rigid thermoplastic materials in plastics and tank construction. – Shaping thermoplastics. – Drying wet surfaces. – Activating and removing glues and hot-melt adhesives. – Drying and heating processes of all kinds. Guide for selecting the right type of welding rod for welding plastics Material / Applications / Characteristic signs –...

  • Page 34: Disposal

    9. Declaration of conformity STEINEL GmbH hereby declares that the hot air blower HM 2600 E complies with Directive 2006/42/EC. The full text of the EU Declaration of Conformity is available at the following Internet address: www.steinel.de...

  • Page 35: Manufacturer's Warranty

    The warran- ty shall cover all STEINEL Professional products sold and used in Germany. Our warranty cover for consumers The provisions below apply to consumers.
  • Page 36 In the case of sensors, floodlights, outdoor and indoor lights, the warranty period for the STEINEL Professional product you have purchased is: 5 years for hot-air and hot-melt gluing products: 1 year in each case from the date on which the product was purchased.
  • Page 37 – any damage or loss occurring in transit. Application of German law The warranty shall be governed by German law excluding the United Nations Convention concerning the International Sale of Goods (CISG). Making claims If you wish to make a warranty claim, please send your product complete and carriage paid with the original re- ceipt of purchase, which must show the date of purchase and product designation, either to your retailer or directly...

  • Page 38: Technical Specifications

    11. Technical specifications – Voltage: 220 – 230 V, 50/60 Hz – Output: 2,300 W max. – Temperature: 50 – 620 °C, adjustable in 9 levels – Airflow rate: 230 – 500 l/ min, adjustable in 9 levels – Air pressure: 3,000 Pa –...
  • Page 39 Sommaire À propos de ce document Consignes de sécurité générales Éléments de l‘appareil Mise en service Maintenance Réparation Utilisations Recyclage Déclaration de conformité Garantie du fabricant Caractéristiques techniques...

  • Page 40: À Propos De Ce Document

    1. À propos de ce document – Il est protégé par la loi sur les droits d’auteur. Une réimpression, même partielle, n’est autorisée qu’après notre accord préalable. – Sous réserve de modifications techniques permettant des améliorations techniques. Attention danger ! Avertissement sur les risques liés à...
  • Page 41 Si l‘appareil n‘est pas manipulé avec précaution, un incendie peut se déclarer ou des personnes peuvent être blessées. Avant la mise en service, vérifiez que l‘appareil n‘est pas endommagé (câble de raccordement au réseau, boîtier, etc.) et ne le mettez pas en service s‘il est endom- magé.
  • Page 42 Rangez vos outils en toute sécurité. • Les outils non utilisés doivent être conservés dans un endroit sec et fermé, hors de portée des enfants. • areil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d‘expérience et de connaissances, à...
  • Page 43 Réparations uniquement par un électricien spécialisé • Cet outil électrique est conforme aux dispositions de sécurité applicables. • Les réparations ne doivent être effectuées que par un électricien spécialisé, faute de quoi des accidents peuvent survenir pour l‘utilisateur. – 43 – Sommaire...

  • Page 44: Éléments De L'appareil

    3. Éléments de l‘appareil 1 Tube de propulsion d’air en inox 2 Tube de protection en métal 3 Entrée d’air (y compris filtre à micropoussières) 4 Gaine souple garantissant un appui anti-dérapant 5 Tube de protection en plastique 6 Câble en caoutchouc grande résistance 7 Bouton MARCHE/ARRÊT 8 Molette de réglage (réglage de la température) 9 Poignée ergonomique souple...
  • Page 45 Accessoires Buse ronde 5 mm Buse ronde 10 mm Buse ronde 5 mm, rallongée Buse plate coudée 20 x 2 mm Buse plate coudée 20 x 2 mm, droite Buse plate coudée 40 x 2 mm Buse plate coudée 30 x 2 mm Buse plate coudée 40 x 2 mm, perforée Buse plate 60 x 2 mm pour bitume Rouleau presseur 50 mm...

  • Page 46: Mise En Service

    4. Mise en service Note : la distance avec l’objet sur lequel on travaille dépend du matériau et de l’opération à effectuer. Avant de travailler, il faut toujours faire un essai pour déterminer le débit d’air et la température corrects ! Avec les buses adaptables (voir page des accessoires en couverture), vous pouvez modifier la taille du jet d’air chaud.
  • Page 47 5. Maintenance Filtre à micropoussières Le modèle HM 2600 E est fourni avec un filtre à mi- cropoussières . Pour le monter, desserrez l’entrée d’air et insérez un filtre. Pour le nettoyer (avec de l’air compri- mé), desserrez les vis (a), enlevez le cache et retirez le filtre.
  • Page 48 6. Réparation Changement du câble secteur S’il faut changer le câble secteur, il n’est pas nécessaire d’ouvrir le boîtier pour le remplacer : Important ! Débranchez l’appareil à air chaud. 1. Desserrez la vis et retirez le capuchon de protection 2.
  • Page 49 Changement du chauffage Le corps de chauffe de l’appareil HM 2600 E étant enfiché, il est facile de le changer. 1. Important ! Débranchez l’appareil à air chaud. 2. Desserrez les vis du manchon de protection 3. Retirez le manchon de protectio –...

  • Page 50: Autres Fonctions

    4. Desserrez les 4 vis à l’extrémité du tube de propulsion d’air 5. Enlevez le corps de chauffe et remplacez-le par un nouveau 6. Revissez le corps de chauffe 7. Revissez le manchon de protection Autres fonctions Protection anti-redémarrage La protection anti-redémarrage empêche une remise en marche intempestive du pistolet à...
  • Page 51 7. Utilisations Nous vous indiquons ci-après quelques possibilités d’utilisation pour le pistolet à air chaud STEINEL. – Soudage du bitume. – Soudage des films plastiques et des bâches. – Soudage des revêtements de sol en PVC et du lino- léum. –...
  • Page 52 – Traitement de tous les thermoplastiques durs dans la construction de cuves et avec des matières plastiques. – Thermoformage des thermoplastiques. – Séchage des surfaces humides. – Activation et retrait des colles classiques et des colles fusibles. – Processus de séchage et de chauffage de tous types. Guide de sélection de la bonne baguette à...

  • Page 53: Déclaration De Conformité

    écologique. 9. Déclaration de conformité Par la présente, la société STEINEL GmbH déclare que le pistolet à air chaud HM 2600 E est conforme à la directive 2006/42/CE. Le texte complet de la déclaration de conformité UE est disponible à l‘adresse Internet suivante : www.steinel.de...

  • Page 54: Garantie Du Fabricant

    La garantie s’applique à tous les produits STEINEL Professional ache- tés et utilisés en France. Nos prestations de garantie pour les consommateurs Les dispositions suivantes sont valables pour les consom- mateurs.
  • Page 55 – les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL Professional qui résultent d’un usage normal ou de toute autre usure naturelle, – le produit qui n’a pas été utilisé comme prévu ou qui a été...
  • Page 56 ou détachées qui ne sont pas des pièces STEINEL d’origine, – la maintenance et l’entretien des produits qui n’ont pas eu lieu conformément au mode d’emploi, – le montage et l’installation qui n’ont pas été réalisés conformément aux directives d’installation de STEINEL, –...

  • Page 57: Caractéristiques Techniques

    – Pression atmosphérique: 3.000 Pa – Ø du tube de propulsion d’air: 30 mm, utilisation de buses de la gamme Steinel Professional – Durée de vie du moteur: Env. 10.000 heures – Durée de vie du corps de chauffe: Env. 800 heures –...
  • Page 58 Inhoud Over dit document Algemene veiligheidsvoorschriften Apparaatelementen Ingebruikname Onderhoud Reparatie Toepassingsmogelijkheden Verwijderen Conformiteitsverklaring Fabrieksgarantie Technische gegevens...

  • Page 59: Inhoud

    1. Over dit document – Rechten uit het auteursrecht voorbehouden. Vermenig- vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. Waarschuwing voor gevaar! Waarschuwing voor gevaren door milieu- invloeden! Waarschuwing voor giftige gassen en ontste- kingsgevaar!
  • Page 60 Als er niet voorzichtig met het apparaat wordt omgegaan, kan er brand ontstaan of kunnen mensen gewond raken. Controleer het apparaat voor ingebruikname op beschadi- gingen (netsnoer, behuizing, enz.) en neem het apparaat niet in gebruik als het beschadigd is. Gebruik het apparaat niet zonder toezicht.
  • Page 61 Berg je gereedschap veilig op. • Berg je gereedschap veilig op. • Plaats het apparaat na gebruik op een staand oppervlak en laat het afkoelen voordat u het opbergt. • Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructie hebben gekregen over het...

  • Page 62: Apparaatelementen

    3. Apparaatelementen 1 Roestvrijstalen uitblaasmondstuk 2 Afneembare metalen beschermbuis 3 Luchtinlaat (incl. fijnstoffilter) 4 Softommanteling voor glijvaste stand 5 Plastic beschermbuis 6 Belastbare rubberen kabel 7 AAN/UIT-knop 8 Afstelwiel (instelling temperatuur) 9 Ergonomische zachte grip 10 Netsnoer verwisselbaar – 62 – Inhoud...
  • Page 63 Accessoires Rond mondstuk 5 mm Rond mondstuk 10 mm Rond mondstuk 5 mm, verlengdt Vlak hoekmondstuk 20 x 2 mm Vlak hoekmondstuk 20 x 2 mm, recht Vlak hoekmondstuk 40 x 2 mm Vlak hoekmondstuk 30 x 2 mm Vlak hoekmondstuk 40 x 2 mm, geperforeerd Vlak hoekmondstuk 60 x 2 mm voor bitumen Aandrukrol 50 mm Aandrukrol 40 mm...

  • Page 64: Ingebruikname

    4. Ingebruikname Let op: de afstand t.o.v. het te bewerken voorwerp is afhankelijk van het materiaal en de toepassing. Voer altijd eerst een test uit met de luchtstroom en de temperatuur! Met de als toebehoren verkrijgbare opzetmondstukken (zie de pagina Accessoires op de omslag) kan de hete lucht precies worden gestuurd.

  • Page 65: Onderhoud

    5. Onderhoud Fijnstoffilter Bij de HM 2600 E wordt een fijnstoffilter geleverd. Bij de montage de luchtinlaat losmaken en het filter plaats- en. Draai voor de reiniging (met perslucht) de schroeven (a) los, neem de afdekking af en verwijder het filter.

  • Page 66: Reparatie

    6. Reparatie Vervanging van de kabel Als de kabel vervangen moet worden, kan deze zonder de behuizing te openen gemakkelijk worden vervangen: Belangrijk! De stekker uit het stopcontact trekken. 1. Schoef losmaken en afdekkapje verwijderen. 2. Trekontlasting losmaken. 3. Voedingsklemmen losmaken.
  • Page 67 Verwisselen van de verwarming Het verwarmingselement van de HM 2600 E is ingestoken en kan met slechts enkele handelingen worden verwisseld. 1. Belangrijk! De stekker uit het stopcontact trekken. 2. Schroeven van de beschermhuls losdraaien 3. Beschermhuls verwijderen – 67 –...
  • Page 68 4. De 4 schroeven aan het einde van het uitblaasmondstuk losdraaien 5. Verwarming uitnemen en vervangen door een nieuwe verwarming 6. Verwarming weer vastschroeven 7. Beschermhuls vastschroeven Andere functies Bescherming tegen automatisch inschakelen De bescherming tegen automatisch inschakeleng voor- komt dat het heteluchtpistool na een stroomonderbreking opnieuw inschakelt.

  • Page 69: Toepassingsmogelijkheden

    7. Toepassingsmogelijkheden Hieronder tonen we enkele toepassingen voor STEINEL heteluchtblazers. – Bitumen lassen. – Versmelten van folie en dekzeil. – Versmelten van PVC-vloeren en linoleum. – 69 – Inhoud...
  • Page 70 – Verwerken van alle thermoplastische, harde materialen in de kunststof- en kuipenbranche. – Vervormen van thermoplastische kunststof. – Drogen van vochtige oppervlakken. – Activeren en losmaken van kleefstoffen en smeltlijm. – Alle soorten droog- en opwarmprocessen. Hulp bij het kiezen van de juiste lasdraad bij het kunststof lassen Materiaal / Toepassingen / Herkenningskenmerken –...

  • Page 71: Verwijderen

    9. Conformiteitsverklaring STEINEL GmbH verklaart hierbij dat de heteluchtblazer HM 2600 E voldoet aan richtlijn 2006/42/EG. De volledige tekst van de EU-conformiteitsverklaring vindt u op het volgende internetadres: www.steinel.de – 71 –...

  • Page 72: Fabrieksgarantie

    10. Fabrieksgarantie Fabrieksgarantie van de firma STEINEL GmbH, Diesel- straße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden: De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die on- middellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld.
  • Page 73 – bij een door het gebruik veroorzaakte of andere natuur- lijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, – bij een niet regelconform of onjuist gebruik van het...
  • Page 74 Geldigheid van het Duitse recht Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten. Garantie claimen Indien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaan- duiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot.

  • Page 75: Technische Gegevens

    11. Technische gegevens – Netaansluiting: 220 – 230 V, 50/60 Hz – Vermogen: 2.300 W – Temperatuur: 50 – 620 °C, instelbaar in 9 niveaus – Luchthoeveelheid: 230 – 500 l/ min, instelbaar in 9 niveaus – Luchtdruk: 3.000 Pa – Ø uitblaasmondstuk: 30 mm, gebruik van ‘Professional’-mondstukken –...
  • Page 76 Indice Riguardo a questo documento Elementi del dispositivo Messa in servizio Manutenzione Riparazione Applicazioni Smaltimento Dichiarazione di conformità Garanzia del produttore Dati tecnici...

  • Page 77: Indice

    1. Riguardo a questo documento – Tutelato dai diritti d‘autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate ai progressi della tecnologia. Avviso di pericolo! Attenzione ai pericoli dovuti alle influenze ambientali! Attenzione ai gas tossici e al rischio di accen- sione!
  • Page 78 Se l‘apparecchio non viene maneggiato con cura, è pos- sibile che si verifichi un incendio o che si verifichino lesioni alle persone. Prima della messa in funzione, verificare che l‘apparecchio non sia danneggiato (cavo di collegamento alla rete, alloggiamento, ecc.) e non metterlo in funzione se è...
  • Page 79 Conservate gli utensili in modo sicuro. • Dopo l‘uso, collocare l‘apparecchio su una superficie piana e lasciarlo raffreddare prima di riporlo. • Gli strumenti non utilizzati devono essere conservati in un lo- cale asciutto e chiuso a chiave, fuori dalla portata dei bambini. •...
  • Page 80 Riparazione solo da parte di un elettricista qualificato • Questo elettroutensile è conforme alle norme di sicurezza vigenti. • Le riparazioni devono essere eseguite solo da un elettri- cista qualificato, altrimenti possono verificarsi incidenti per l‘operatore. – 80 – Indice...

  • Page 81: Elementi Del Dispositivo

    3. Elementi del dispositivo 1 Tubo di scarico dell’aria in acciaio inox 2 Tubo di protezione in metallo rimovibile 3 Ingresso aria (incl. filtro per polveri sottili) 4 Rivestimento morbido antiscivolo 5 Tubo di protezione in plastica 6 Cavo in gomma ad alta resistenza 7 Tasto ON/OFF 8 Rotella di regolazione (impostazione della temperatura e del volume d’aria)
  • Page 82 Accessori Ugello tondo 5 mm Ugello tondo 10 mm Ugello tondo 5 mm, prolungato Ugello angolare piatto 20 x 2 mm Ugello angolare piatto 20 x 2 mm, diritto Ugello angolare piatto 40 x 2 mm Ugello angolare piatto 30 x 2 mm Ugello angolare piatto 40 x 2 mm, traforato Ugello piatto 60 x 2 mm per bitume Rullo pressore 50 mm...

  • Page 83: Messa In Servizio

    4. Messa in servizio Attenzione: la distanza rispetto all’oggetto da lavorare si basa sul materiale e sul tipo di lavorazione che si intende effettuare. Eseguite prima un test del volume d’aria e della temperatura! Con gli ugelli applicabili disponibili come accessori (vedere il foglio degli accessori contenuto nella busta) è...

  • Page 84: Manutenzione

    5. Manutenzione Filtro per polveri sottili L’HM 2600 E viene consegnato assieme a un filtro per pol- veri sottili . Per il montaggio staccate l’ingresso dell’aria e inserite un filtro. Per pulire (con aria compressa) svitate le viti (a), prelevate il coperchio, rimuovete il filtro.

  • Page 85: Riparazione

    6. Riparazione Sostituzione del cavo Se il cavo di allacciamento alla rete è danneggiato, lo potete sostituire senza difficoltà e senza necessità di aprire la carcassa. Importante! Sconnettete l’apparecchio dalla rete. 1. Svitate la vite e sfilate il trappo 2. Svitate il fermacavo 3.
  • Page 86 Sostituzione del dispositivo di riscaldamento Il dispositivo di riscaldamento del convogliatore d’aria cal- da HM 2600 E è semplicemente inserito nell’apparecchio e può pertanto venire sostituito con poche operazioni. 1. Importante! Sconnettete l’apparecchio dalla rete. 2. Svitate le viti dalla guaina protettiva 3.
  • Page 87 4. Svitate le 4 viti alla fine del tubo di soffiaggio 5. Sfilate il dispositivo di riscaldamento e sostituitelo con uno nuovo 6. Riavvitate bene il dispositivo di riscaldamento 7. Avvitate bene la guaina protettiva Ulteriori funzioni Protezione contro il riavvio La protezione contro il riavvio impedisce l’avvio involontario del convogliatore ad aria calda dopo un’interruzione della corrente elettrica.

  • Page 88: Applicazioni

    7. Applicazioni Qui di seguito Vi illustriamo alcune applicazioni del convo- gliatore ad aria calda STEINEL. – Saldatura di bitume. – Saldatura di teloni e pellicole. – Saldatura di pavimentazioni in PVC e linoleum. – 88 – Indice...
  • Page 89 – Lavorazione di tutti i materiali termoplastici duri nella produzione di materie plastiche e nella costruzione di recipienti. – Modellatura di materiali termoplastici. – Asciugatura di superfici umide. – Attivazione e distacco di collanti e adesivi termoplastici. – Processi di asciugatura e di riscaldamento di ogni tipo. Ausilio per la scelta del giusto filo di apporto nella saldatura di plastica Materiale / Tipi di applicazione / Caratteristiche...

  • Page 90: Smaltimento

    8. Smaltimento Apparecchi elettrici, accessori e materiali d’imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento. Non gettare gli apparecchi elettrici nei rifuti domestici! Solo per paesi UE: Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più...

  • Page 91: Garanzia Del Produttore

    Il periodo di garanzia per il prodotto STEINEL Professional da Lei acquistato è nel caso di sensori, fari, lampade per esterni e lampade per interni: di 5 anni...
  • Page 92 (all’occorrenza con un modello successivo equivalente o di migliore qualità) o emettendo una nota di credito. Il periodo di garanzia per il prodotto STEINEL Professional da Lei acquistato è nel caso di sensori, fari, lampade per esterni e lampade per interni: di 5 anni...
  • Page 93 Applicazione del diritto tedesco Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazi- onale di merci (CISG). Rivendicazione Se ha intenzione di ricorrere alla garanzia, La si prega di inviare il Suo prodotto completo e unito allo scontrino d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o diretta- mente a noi:...

  • Page 94: Dati Tecnici

    11. Dati tecnici – Allacciamento alla rete: 220 – 230 V, 50/60 Hz – Potenza: 2.300 W – Temperatura: 50 – 620 °C, regolabile in 9 livelli – Volume di aria: 230 – 500 l/ min, regolabile in 9 livelli – Pressione dell‘aria: 3.000 Pa –...
  • Page 95 Índice Acerca de este documento Indicaciones generales de seguridad Elementos del dispositivo Puesta en servicio Mantenimiento Reparación Aplicaciones Eliminación Declaración de conformidad Garantía de fabricante Datos técnicos...

  • Page 96: Acerca De Este Documento

    1. Acerca de este documento – Protegido por derechos de autor. Queda terminante- mente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa. – Sujeto a modificaciones en función del progreso técnico. ¡Atención a los peligros! ¡Advertencia de peligros debidos a influencias ambientales! Advertencia de gases tóxicos y riesgo de ignición!
  • Page 97 Antes de la puesta en servicio, compruebe si el aparato presenta daños (cable de conexión a la red, carcasa, etc.) y no lo ponga en funcionamiento si está dañado. No utilice el aparato sin supervisión. Vigile a los niños para que no jueguen con el aparato.
  • Page 98 • Las herramientas que no se utilicen deben guardarse en un lugar seco, bajo llave y fuera del alcance de los niños. • Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensori- ales o mentales reducidas o con falta de experiencia y conocimientos, si han recibido supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden...

  • Page 99: Elementos Del Dispositivo

    3. Elementos del dispositivo 1 Tubo de expulsión de aire de acero inoxidable 2 Tubo metálico de protección extraíble 3 Entrada de aire (incl. filtro de polvo fino) 4 Revestimiento suave antideslizante 5 Tubo protector de plástico 6 Cable de goma resistente 7 Pulsador ON/OFF 8 Rueda de ajuste (regulación de temperatura) 9 Empuñadura suave y ergonómica...
  • Page 100 Accesorios Tobera cilíndrica 5 mm Tobera cilíndrica 10 mm Runddüse 5 mm, verlängert Tobera cilíndrica 20 x 2 mm Tobera cilíndrica 20 x 2 mm, prolongada Tobera plana angular 40 x 2 mm Tobera plana angular 30 x 2 mm Tobera plana angular 40 x 2 mm, perforada Tobera plana 60 x 2 mm para bitúmen Rodillo presionador 50 mm...

  • Page 101: Puesta En Servicio

    4. Puesta en servicio Por favor, tenga en cuenta: La distancia que debe man- tenerse con respecto al objeto que se trabaja depende del material y del tipo de trabajo deseado. ¡Por favor, com- pruebe siempre primero el caudal de aire y la temperatura! Con las toberas acoplables adquiribles como accesorio (vea la página de accesorios en la cubierta), es posible adaptar el caudal de aire caliente a cualquier punto o área.

  • Page 102: Mantenimiento

    5. Mantenimiento Filtro de polvo fino El HM 2600 E incluye un filtro de polvo fino . Para mon- tarlo, suéltese la entrada de aire e introdúzcase un filtro. Para limpiarlo (con aire comprimido), suéltense los tornillos (a), retírese la tapa, extráigase el filtro.

  • Page 103: Reparación

    6. Reparación Cambio del cable En caso de tener que cambiar el cable, este puede cambi- arse fácilmente sin necesidad de abrir la carcasa: Importante! Desconecte el aparato de la red. 1. Soltar el tornillo y retirar la tapa 2. Soltar la descarga de tracción 3.
  • Page 104 Cambio de la resistencia La resistencia del HM 2600 E es de quita y pon y puede cambiarse en unos segundos. 1. ¡Importante! Desconecte el aparato de la red. 2. Soltar los tornillos del tubo de protección 3. Quitar tubo de protección –...
  • Page 105 4. Suelte los 4 tornillos del extremo del tubo de expulsión de aire 5. Extraer la resistencia y sustituirla por una nueva 6. Volver a atornillar la resistencia 7. Atornillar el tubo de protección Funciones adicionales Protección anticonexión La protección anticonexión impide que la pistola de aire caliente vuelva a conectarse sola después de una interrup- ción de la corriente.

  • Page 106: Aplicaciones

    7. Aplicaciones A continuación le presentamos algunas de las aplicaciones de la pistola de aire caliente STEINEL. – Soldar betún. – Soldar toldos y láminas. – Soldar revestimientos de suelo de PVC y sintasol. – 106 – Índice...
  • Page 107 – Procesar cualquier material duro termoplástico en la construcción de plásticos y contendores. – Termoformar plásticos. – Secar superficies húmedas. – Activar y despegar pegamentos y termoencolados – Procesos de secado y calentado de todo tipo. Ayuda para elegir la barrita de soldadura adecuada al soldar plástico Material / Tipos de aplicación / Características distin- tivas...

  • Page 108: Eliminación

    9. Declaración de conformidad STEINEL GmbH declara por la presente que el soplante de aire caliente HM 2600 E cumple la Directiva 2006/42/CE. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: www.steinel.de...

  • Page 109: Garantía De Fabricante

    10. Garantía de fabricante Este producto STEINEL ha sido elaborado con el mayor esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. STEINEL garantiza el perfecto estado y funcionamiento. El período de garantía es de 12 meses o 750 horas de funcionamien- to HM 2600 E, comenzando el día de la venta al consumi- dor.

  • Page 110: Datos Técnicos

    11. Datos técnicos – Conexión a la red: 220 – 230 V, 50/60 Hz – Potencia: 2.300 W – Temperatura: 50 – 620 °C, ajustable en 9 niveles – Caudal de aire: 230 – 500 l/ min, ajustable en 9 niveles –...
  • Page 111 Índice Sobre este documento Instruções de segurança gerais Elementos do aparelho Colocação em funcionamento Manutenção Reparação Aplicações Reciclagem Declaração de conformidade Garantia do fabricante Dados técnicos...

  • Page 112: Sobre Este Documento

    1. Sobre este documento – Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento. – Reservado o direito a alterações que visem o progresso técnico. Aviso de perigo! Aviso de perigo devido a influências ambi- entais! Aviso de gases tóxicos e de risco de ignição! Perigo de choque elétrico!
  • Page 113 Se o aparelho não for manuseado com cuidado, pode de- flagrar um incêndio ou ferir pessoas. Antes da colocação em funcionamento, verificar o aparelho quanto a eventuais danos (cabo de ligação à rede, caixa, etc.) e não o colocar em funcionamento se estiver danificado. Não utilizar o aparelho sem vigilância.
  • Page 114 Guarde as suas ferramentas em segurança. • Após a utilização, coloque o aparelho numa superfície plana e deixe-o arrefecer antes de o guardar. • As ferramentas não utilizadas devem ser guardadas num local seco e fechado à chave, fora do alcance das crianças.
  • Page 115 Reparações apenas por um eletricista quali- ficado • Esta ferramenta eléctrica está em conformidade com as normas de segurança aplicáveis. • As reparações só podem ser efectuadas por um eletricista qualificado, caso contrário podem ocorrer acidentes para o operador. – 115 – Índice...

  • Page 116: Elementos Do Aparelho

    3. Elementos do aparelho 1 Tubeira de saída de ar quente em inox 2 Tubo de proteção metálico amovível 3 Entrada de ar (incl. filtro de pó fino) 4 Revestimento macio para assento firme e antiderrapante 5 Tubo de proteção em plástico 6 Cabo de borracha resistente 7 Botão LIG/DESL 8 Roda de regulação (regulação da temperatura)
  • Page 117 Acessórios Bico redondo 5 mm Bico redondo 10 mm Bico redondo 5 mm, prolongado Bico plano recurvado 20 x 2 mm Bico plano recurvado 20 x 2 mm, reto Bico plano recurvado 40 x 2 mm Bico plano recurvado 30 x 2 mm Bico plano recurvado 40 x 2 mm, perfurado Bico plano 60 x 2 mm para betumes Rolo pressor 50 mm...

  • Page 118: Colocação Em Funcionamento

    4. Colocação em funcionamento Observe o seguinte, por favor: a distância ao objeto que se pretende trabalhar depende do material e do tipo de trabalho que se pretende realizar. Comece sempre por fazer um teste para determinar o caudal de ar correto e a temperatura certa! Com os bicos comercializados como acessórios (ver página de acessórios na capa) pode controlar-se o ar quente concentrando-o num ponto ou...

  • Page 119: Manutenção

    5. Manutenção Filtro de pó fino O HM 2600 E é fornecido com filtro de pó fino Para o montar, desprenda a entrada de ar e coloque um filtro. Para limpar (com ar comprimido), desaperte o para- fuso (a), levante a tampa e remova o filtro.

  • Page 120: Reparação

    6. Reparação Substituição do cabo Se o cabo de alimentação estiver danificado, pode ser substituído com facilidade sem ter de abrir o corpo do aparelho. Importante! Desligue o aparelho da rede elétrica. 1. Desaperte o parafuso e retire a tampa 2.
  • Page 121 Substituição do elemento térmico O elemento térmico do HM 2600 E é de encaixar e pode ser trocado com grande facilidade. 1. Importante! Desligue o aparelho da rede elétrica. 2. Desaperte os parafusos do tubo de proteção 3. Retire o tubo de proteção –...
  • Page 122 4. Desaperte os 4 parafusos na extremidade da tubeira de saída de ar quente 5. Saque o elemento térmico e substitua-o por um ele- mento térmico novo 6. Volte a apertar o elemento térmico 7. Aperte o tubo de proteção Outras funções Proteção contra reativação A proteção contra reativação impede o arranque acidental...

  • Page 123: Aplicações

    7. Aplicações Aqui encontrará alguns exemplos de aplicações para sopradores de ar quente da STEINEL. – Soldar betume. – Soldar oleados e películas. – Soldar pavimentos em PVC e linóleo. – 123 – Índice...
  • Page 124 – Deformação de termoplásticos. – Secagem de superfícies húmidas. – Ativar e soltar colas e cola adesiva de fusão. – Todos os tipos de secagem e aquecimento. Ajuda para selecionar o fio de plástico certo para soldar material sintético Material / Tipos de aplicação / Características de identificação –...

  • Page 125: Reciclagem

    9. Declaração de conformidade A STEINEL GmbH declara que o soprador de ar quente HM 2600 E está em conformidade com a Diretiva 2006/42/CE. O texto completo da Declaração de Confor- midade da UE está disponível no seguinte endereço de Internet: www.steinel.de...

  • Page 126: Garantia Do Fabricante

    10. Garantia do fabricante Enquanto comprador, tem direito a uma garantia quer seja legal ou por defeitos de fabrico junto do vendedor. A nossa declaração de garantia não tem qualquer efeito substitutivo nem limitador sobre estes direitos. Nós conce- demos-lhe 1 ano de garantia sobre o perfeito estado e o correto funcionamento do seu produto da série STEINEL Professional.

  • Page 127: Dados Técnicos

    11. Dados técnicos – Ligação à rede: 220 – 230 V, 50/60 Hz – Potência: 2.300 W – Temperatura: 50 – 620 °C, ajustável em 9 níveis – Caudal de ar: 230 – 500 l/ min, ajustável em 9 níveis – Pressão de ar: 3.000 Pa –...
  • Page 128 Innehåll Om detta dokument Allmänna säkerhetsanvisningar Enhetens element Beställning Underhåll Reparation Tillämpningar Avfallshantering Försäkran om överensstämmelse Tillverkargaranti Tekniska data...

  • Page 129: Om Detta Dokument

    1. Om detta dokument – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles. Varning för fara! Varning på grund av miljöpåverkan! Varning för giftiga gaser och risk för antänd- ning! Varning för fara genom elektrisk ström! 2.
  • Page 130 Om apparaten inte hanteras varsamt kan brand uppstå eller personer skadas. Kontrollera att apparaten inte är skadad (nätanslutningskabel, hölje etc.) innan den tas i drift och använd inte apparaten om den är skadad. Använd inte apparaten utan uppsikt. Barn bör hållas under uppsikt så att de inte leker med apparaten.
  • Page 131 • Oanvända verktyg måste förvaras i ett torrt, låst utrymme utom räckhåll för barn. • Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktioner om hur apparaten ska användas på...

  • Page 132: Enhetens Element

    3. Enhetens element 1 Utblåsningsrör i rostfritt stål 2 Avtagbart skyddsrör av metall 3 Luftintag (inkl. findammfilter) 4 Mjukt bakstycke för halksäker ståyta 5 Skyddsrör av plast 6 Dragavlastad kabel i gummi 7 TILL/FRÅN-knapp 8 Justeringshjul (inställning av temperatur) 9 Ergonomiskt mjukt grepp 10 Dragavlastad och utbytbar kabel –...
  • Page 133 Tillbehör Rundmunstycke 5 mm Rundmunstycke 10 mm Rundmunstycke 5 mm, förlängt Platt vinkelmunstycke 20 x 2 mm Platt vinkelmunstycke 20 x 2 mm, rakt Platt vinkelmunstycke 40 x 2 mm Platt vinkelmunstycke 30 x 2 mm Platt vinkelmunstycke 40 x 2 mm, med hål Platt munstycke 60 x 2 mm för bitumen Tryckrulle 50 mm Tryckrulle 40 mm...

  • Page 134: Beställning

    4. Beställning Observera: Avståndet till objektet som ska bearbetas, bestäms av material och typ av bearbetning. Testa alltid först luftmängd och temperatur! Med munstyckena som kan erhållas som tillbehör (se tillbehörssidan i omslaget), kan hetluften styras exakt punkt- eller ytexakt. Var försiktig när du byter heta munstycken! När du använder hetlufts- pistolen som fast monterad maskin, måste underlaget vara halksäkert och rent.

  • Page 135: Underhåll

    5. Underhåll Findammfilter HM 2600 E bifogas ett findammfilter . Lossa luftintaget och lägg i ett filter. Lossa skruvarna (a) för rengöringen (med tryckluft), ta av skyddet och ta ut filtret. – 135 – Innehåll...

  • Page 136: Reparation

    6. Reparation Byte av kabel Nätkabeln kan enkelt byts utan att hela maskinhuset behö- ver öppnas eller plockas isär. OBS, koppla ur maskinen från nätet. 1. Lossa skruven och dra av täckkåpanb 2. Lossa dragavlastningen 3. Lossa d skruvarna i plinten 4.
  • Page 137 Byte av värmeenheten Värmeenheten för HM 2600 E är inskjuten och kan bytas med ett par enkla handgrepp. 1. Viktigt! Skilj verktyget från nätet. 2. Lossa skruvarna på skyddsröret 3. Avlägsna skyddsröret – 137 – Innehåll...
  • Page 138 4. Lossa de 4 skruvarna på utblåsningsrörets ände 5. Dra av värmeenheten och byt ut den mot en ny 6. Skruva fast värmeenheten igen 7. Skruva fast skyddsröret Ytterligare funktioner Återstartsskydd Återstartsskyddet förhindrar att hetluftspistolen oavsiktligt startar efter ett strömavbrott. Först efter att TILL/FRÅN- knappen tryckts är hetluftspistolen driftklar igen.

  • Page 139: Tillämpningar

    7. Tillämpningar Nedan visas några användningsexempel för hetluftsverktyg från STEINEL. – Bitumensvetsning. – Svetsning av folier och presenningar. – Svetsning av PVC-golv och linoleum. – 139 – Innehåll...
  • Page 140 – Bearbetning av alla termoplastiska hårdmaterial inom plast- och behållarbygge. – Formning av termoplastiska syntetmaterial. – Torkning av fuktiga ytor. – Härdning och borttagning av lim och smältlim. – Torknings- och uppvärmningsprocesser av alla slag. Hjälp vid val av rätt svetstråd vid plastsvetsning Material / Användningstyper / Kännetecken –...

  • Page 141: Avfallshantering

    8. Avfallshantering Elapparater, tillbehör och förpackningar måste lämnas in till miljövänlig återvinning. Kasta inte elapparater i hushållssoporna! Gäller endast EU-länder: Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater samlas separat och lämnas in till miljövänlig återvinning.

  • Page 142: Tillverkargaranti

    Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL Professional-produkt som du köpt är för senso- rer, strålkastare, utomhus- och inomhusbelysning: 5 år för varmluft- och varmlim-produkter: 1 år alltid från produktens inköpsdatum.
  • Page 143 utbyggnaden av den bristfälliga produkten och inbyggnaden av en utbytesprodukt. Garantirättigheter, kostnadsfrihet De tjänster som beskrivs här gäller utöver de lagliga garanti- anspråken - inklusive särskilda skyddsbestämmelser för konsu- menterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt. Undantaget från garantin Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor.

  • Page 144: Tekniska Data

    11. Tekniska data – Spänning: 220 – 230 V, 50/60 Hz – Effekt: 2.300 W – Temperatur: 50 – 620 °C, justerbar i 9 nivåer – Luftmängd: 230 – 500 l/ min, justerbar i 9 nivåer – Lufttryck: 3.000 Pa – Ø Utblåsningsrör: 30 mm, användning av professional-munstycken –...
  • Page 145 Indhold Om dette dokument Generelle sikkerhedsanvisninger Apparatets dele Idriftsættelse Vedligeholdelse Reparation Anvendelser Bortskaffelse Overensstemmelseserklæring Producentgaranti Tekniske data...

  • Page 146: Om Dette Dokument

    1. Om dette dokument – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling. Advarsel mod farer! Advarsel om farer som følge af miljøpåvirk- ninger! Advarsel om giftige gasser og risiko for antændelse! Advarsel mod farer på...
  • Page 147 Hvis apparatet ikke håndteres forsigtigt, kan der opstå brand, eller personer kan komme til skade. Kontrollér apparatet for eventuelle skader (nettilslutningskabel, hus osv.) før ibrugtagning, og tag ikke apparatet i brug, hvis det er beskadiget. Apparatet må ikke betjenes uden opsyn. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.
  • Page 148 • Ubrugt værktøj skal opbevares i et tørt, aflåst rum uden for børns rækkevidde. • Dette apparat kan bruges af børn fra 8 år og opefter og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er blevet overvåget eller instrueret i at bruge apparatet på...

  • Page 149: Apparatets Dele

    3. Apparatets dele 1 Udblæsningsrør i specialstål 2 Aftageligt beskyttelsesrør af metal 3 Luftindtag (inkl. finstøvfilter) 4 Softkappe, der sikrer, at apparatet står stabilt 5 Beskyttelsesrør af plast 6 Belastbar gummiledning 7 TÆND/SLUK-knap 8 Justeringshjul (indstilling af temperatur) 9 Ergonomisk blødt greb 10 Udskiftelig netledning –...
  • Page 150 Tilbehør Runddyse 5 mm Runddyse 10 mm Runddyse 5 mm, forlænget Vinkeldyse 20 x 2 mm Vinkeldyse 20 x 2 mm, lige Vinkeldyse 40 x 2 mm Vinkeldyse 30 x 2 mm Vinkeldyse 40 x 2 mm, perforeret Fladdyse 60 x 2 mm til bitumen Trykrulle 50 mm Trykrulle 40 mm Trykrulle 35 mm...

  • Page 151: Idriftsættelse

    4. Idriftsættelse Bemærk venligst: Den nødvendige afstand til den genstand, der skal bearbejdes, afhænger af materialet og forarbejdningsmåden. Gennemfør altid først en test af luftmængde og temperatur! Med de udskiftelige dyser (se tilbehørssiden på omslaget) har du mulighed for at styre varmluften målrettet.

  • Page 152: Vedligeholdelse

    5. Vedligeholdelse Finstøvfilter Der følger et finstøvfilter med HM 2600 E. Løsn luftind- taget for at montere filtret, og læg et filter i. Ved rengøring (med trykluft) skal skruerne (a) løsnes, dækslet afmonteres og filtret tages ud. – 152 –...

  • Page 153: Reparation

    6. Reparation Udskiftning af ledning Hvis el-ledningen er beskadiget, kan den nemt udskiftes uden at åbne kabinettet. Vigtigt! Træk stikket ud af kontakten. 1. Løsn skruen og træk dækslet 2. Løsn trækaflastningen 3. Løsn klemmerne 4. Træk ledningen ud 5. Sæt en ny ledning i, og fastgør den i omvendt rækkeføl- ge (1.
  • Page 154 Udskiftning af varmelegeme Varmelegemet HM 2600 E er trykket på og kan nemt udskiftes med et snuptag. 1. Vigtigt! Træk stikket ud af kontakten. 2. Løsn skruerne fra beskyttelsesrøret 3. Fjern beskyttelsesrøret – 154 – Indhold...
  • Page 155 4. Løsn de 4 skruer for enden af beskyttelsesrøret 5. Tag varmelegemet af, og sæt et nyt på 6. Montér beskyttelsesrøret igen 7. Skru beskyttelsesrøret fast Andre funktionen Genstartbeskyttelse Genstartbeskyttelsen forhindrer, at varmluftblæseren gen- starter utilsigtet efter en strømafbrydelse. Varmluftblæseren er først driftsklar, når du har trykket på...

  • Page 156: Anvendelser

    7. Anvendelser Nedenfor ses nogle af STEINEL-varmluftblæserens anven- delsesområder. – Svejsning af bitumen. – Svejsning af folier og presenninger. – Svejsning af PVC-gulvbelægninger og linoleum. – 156 – Indhold...
  • Page 157 – Forarbejdning af alle termoplastiske hårdmaterialer i plast- og beholderkonstruktion. – Formning af termoplastiske kunststoffer. – Tørring af fugtige overflader. – Aktivering og opløsning af klæbestoffer og smeltelim. – Tørrings- og opvarmningsprocesser af enhver art. Hjælp til valg af den rigtige svejsetråd ved svejsning af plast Materiale / Anvendelsesområder / Kendetegn –...

  • Page 158: Bortskaffelse

    9. Overensstemmelseserklæring STEINEL GmbH erklærer hermed, at varmluftblæseren HM 2600 E er i overensstemmelse med direktiv 2006/42/ EF. Den fulde ordlyd af EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse: www.steinel.de – 158 –...

  • Page 159: Producentgaranti

    10. Producentgaranti Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hver- ken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garante- rer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl.

  • Page 160: Tekniske Data

    11. Tekniske data – Nettilslutning: 220 – 230 V, 50/60 Hz – Effekt: 2.300 W – Temperatur: 50 – 620 °C, justerbar i 9 niveauer – Luftmængde: 230 – 500 l/ min, justerbar i 9 niveauer – Luftryk: 3.000 Pa – Ø udblæsningsrør: 30 mm, anvendelse af Professional-dyser –...
  • Page 161 Sisällysluettelo Tämä asiakirja Yleiset turvaohjeet Laitteen elementit Käyttöönotto Huolto Korjaaminen Käyttökohteet Hävittäminen Selvitys yhdenmukaisuudesta Valmistajan takuu Tekniset tiedot...

  • Page 162: Tämä Asiakirja

    1. Tämä asiakirja – Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osit- tainen) sallittu vain, mikäli annamme siihen luvan. – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään. Vaaroista ilmoittava varoitus! Varoitus ympäristövaikutuksista johtuvista vaaroista! Varoitus myrkyllisistä kaasuista ja syttymis- vaarasta! Sähköstä aiheutuvista vaaroista ilmoittava varoitus! 2.
  • Page 163 Jos laitetta ei käsitellä varovasti, voi syttyä tulipalo tai ihmi- siä voi loukkaantua. Tarkista laite mahdollisten vaurioiden varalta (verkkoliitäntäkaapeli, kotelo jne.) ennen käyttöönot- toa, äläkä ota laitetta käyttöön, jos se on vaurioitunut. Älä käytä laitetta ilman valvontaa. Lapsia on valvottava, jotta he eivät leiki laitteella.
  • Page 164 • Käyttämättömät työkalut on säilytettävä kuivassa, lukitussa huoneessa lasten ulottumattomissa. • Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heitä on valvottu tai opastettu laitteen turvallisessa käytössä...

  • Page 165: Laitteen Elementit

    3. Laitteen elementit 1 Teräksinen suuosa 2 Irrotettava metallinen suojaputki 3 Ilman sisääntuloaukko (sis. hienopölysuodattimen) 4 Pehmeä päällyste huolehtii luistamattomasti asennosta 5 Muovinen suojaputki 6 Heavy-duty kumieristetty virtajohto 7 Virtapainike 8 Säätöpyörä (lämpötilan) 9 Ergonominen pehmeä ote 10 Verkkojohto, joka voidaan vaihtaa –...
  • Page 166 Tarvikkeet Pyörösuutin 5 mm Pyörösuutin 10 mm Pyörösuutin 5 mm, pidennetty Kulmatasosuutin 20 x 2 mm Kulmatasosuutin 20 x 2 mm, suora Kulmatasosuutin 40 x 2 mm Kulmatasosuutin 30 x 2 mm Kulmatasosuutin 40 x 2 mm, rei’itetty Tasosuutin 60 x 2 mm bitumille Painotela 50 mm Painotela 40 mm Painotela 35 mm...

  • Page 167: Käyttöönotto

    4. Käyttöönotto Huomio: Etäisyys työstettävään kohteeseen määräytyy materiaalin ja aiotun työstötavan mukaan. Testaa tarvit- tava ilmamäärä ja lämpötila ennen varsinaista käyttöä! Lisävarusteena saatavilla suuttimilla (katso kannessa oleva lisävarustesivu) kuumaa ilmaa voidaan ohjata tarkasti pisteittäin tai alueittain. Ole varovainen kuumia suuttimia vaihtaessasi! Jos käytät kuumailmapuhallinta itsestään seisovana laitteena, huolehdi vakaasta asennosta ja liuku- mattomasta, puhtaasta alustasta.

  • Page 168: Huolto

    5. Huolto Hienopölysuodatin HM 2600 E -laitteen mukana tulee hienopölysuodatin Avaa ilmanottoaukko asennusta varten ja pistä suodatin paikalleen. Avaa (paineilmalla tehtävää) puhdistusta varten ruuvit (a), ota kupu pois, irrota suodatin. – 168 – Sisällysluettelo...

  • Page 169: Korjaaminen

    6. Korjaaminen Johdon vaihtaminen Viallinen verkkojohto on helposti vaihdettavissa runkoa avaamatta: Tärkeää! Irrota laite sähköverkosta. 1. Avaa ruuvi ja irrota suojuskappale 2. Irrota vedonpoistin 3. Irrota verkkoliittimet 4. Vedä johto irti 5. Aseta uusi johto paikalleen ja kiinnitä vastakkaisessa järjestyksessä (1. Kiinnitä verkkoliittimet jne.). –...
  • Page 170 Vastuselementin vaihtaminen HM 2600 E -mallin vastuselementti on työnnetty paikoilleen ja se voidaan vaihtaa helposti. 1. Tärkeää! Irrota laite sähköverkosta. 2. Avaa ruuvit suojaputkesta 3. Poista suojaputki – 170 – Sisällysluettelo...
  • Page 171 4. Avaa 4 ruuvia suuosan päässä 5. Irrota vastuselementti ja vaihda se uuteen vastusele- menttiin 6. Ruuvaa vastuselementti jälleen kiinni 7. Ruuvaa suojaputki kiinni Muita toimintoja Uudelleenkäynnistymissuoja Uudelleenkäynnistymissuoja estää kuumailmapuhaltimen tahattoman käynnistymisen sähkökatkoksen jälkeen. Kuu- mailmapuhallin on jälleen käyttövalmis vasta, kun virtapaini- on kytketty uudelleen päälle.

  • Page 172: Käyttökohteet

    7. Käyttökohteet Mainitsemme seuraavassa muutamia STEINEL-kuumail- mapuhaltimien käyttöesimerkkejä. – Bitumin hitsaus. – Pressujen ja kalvojen hitsaus. – PVC-lattiapinnoitteiden ja linoleumin hitsaus. – 172 – Sisällysluettelo...
  • Page 173 – Kaikkien termoplastisten kovamateriaalien työstö muovi- ja säiliörakennuksessa. – Termoplastisten muovien muotoilu. – Kosteiden pintojen kuivaaminen. – Liimojen ja sulateliimojen aktivointi ja irrottaminen. – Kaikenlaiset kuivaus- ja lämmitysprosessit. Hitsattavien muovien tunnistaminen Materiaali / Käyttöesimerkit / Tunnisteet – PVC, kova / Putket, putkiliittimet, levyt, rakennusprofiilit, tekniset muotokappaleet, 300 °C:n hitsauslämpötila / Hiiltyy liekissä, pistävä...

  • Page 174: Hävittäminen

    9. Selvitys yhdenmukaisuudesta STEINEL GmbH vakuuttaa täten, että kuumailmapuhallin HM 2600 E on direktiivin 2006/42/EY mukainen. EU:n vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla seuraavasta Internet-osoitteesta: www.steinel.de – 174 –...

  • Page 175: Valmistajan Takuu

    10. Valmistajan takuu Ostajana sinulla on oikeus omassa maassasi voi- massa oleviin lakisääteisiin takuuoikeuksiin. Tämä taku- uilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuot- teen moitteettomia ominaisuuksia ja asianmukaista toi- mintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä...

  • Page 176: Tekniset Tiedot

    11. Tekniset tiedot – Verkkoliitäntä: 220 – 230 V, 50/60 Hz – Teho: 2.300 W – Lämpötila: 50 – 620 °C, säädettävissä 9 tasolla – Ilmamäärä: 230 – 500 l/ min, säädettävissä 9 tasolla – Ilmanpaine: 3.000 Pa – Suuosan Ø: 30 mm, Professional-ssuutinten käyttö...
  • Page 177 Innhold Om dette dokumentet Generelle sikkerhetsinstrukser Enhetselementer Igangsetting Vedlikehold Reparasjon Bruksområder Avfallsbehandling Samsvarserklæring Produsentgaranti Tekniske data...

  • Page 178: Om Dette Dokumentet

    1. Om dette dokumentet – Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse. – Det tas forbehold om endringer som tjener tekniske fremskritt. Advarsel om fare! Advarsel om farer på grunn av miljøpåvirkning! Advarsel om giftige gasser og fare for anten- nelse! Advarsel om fare på...
  • Page 179 Hvis apparatet ikke behandles forsiktig, kan det oppstå brann eller personer kan bli skadet. Kontroller at apparatet ikke er skadet (nettkabel, hus osv.) før det tas i bruk, og ikke bruk apparatet hvis det er skadet. Ikke bruk apparatet uten tilsyn. Barn bør være under oppsyn for å sikre at de ikke leker med apparatet.
  • Page 180 • Ubrukt verktøy må oppbevares i et tørt, låst rom utilgjenge- lig for barn. • Dette apparatet kan brukes av barn fra 8 år og oppover og av personer med reduserte fysiske, sensoriske eller menta- le evner eller manglende erfaring og kunnskap hvis de har fått tilsyn eller instruksjoner om hvordan apparatet brukes på...

  • Page 181: Enhetselementer

    3. Enhetselementer 1 Luftrør, rustfritt stål 2 Avtakbart beskyttelsesrør av metall 3 Luftinntak (inkl. svevestøvfilter) 4 Mykt, sklisikkert belegg for bedre stødighet 5 Beskyttelsesrør av plast 6 Belastbar gummikabel 7 PÅ/AV-knapp 8 Justeringshjul (regulerer temperatur) 9 Behagelig mykt håndtak 10 Ledningen kan skiftes ut –...
  • Page 182 Tilbehør Runddyse 5 mm Runddyse 10 mm Runddyse 5 mm, forlenget Flat vinkeldyse 20 x 2 mm Flat vinkeldyse 20 x 2 mm, rett Flat vinkeldyse 40 x 2 mm Flat vinkeldyse 30 x 2 mm Flat vinkeldyse 40 x 2 mm, med hull Flat dyse 60 x 2 mm til bitumen Trykkrull 50 mm Trykkrull 40 mm...

  • Page 183: Igangsetting

    4. Igangsetting Vær oppmerksom på følgende: Avstanden til arbeidsemnet er avhengig av materialtype og planlagt driftsmåte. Foreta alltid en test først for å fastslå luftstrøm og temperatur. Du kan styre varmluften helt nøyaktig ved hjelp av dyser som kan settes på (se tilbehørsiden i omslaget). Vær forsiktig når de varme dysene skal byttes ut! Hvis du bruker varmluftpistolen stående, må...

  • Page 184: Vedlikehold

    5. Vedlikehold Svevestøvfilter Et svevestøvfilter er vedlagt HM 2600 E . For montering: løsne luftinntaket og legg inn et filter. For rengjøring (med trykkluft): løsne skruene (a), ta av dekslet og ta ut filteret. – 184 – Innhold...

  • Page 185: Reparasjon

    6. Reparasjon Skifte av ledning Er strømledningen skadet, kan den lett skiftes ut uten at du behøver å åpne huset: Viktig! Påse at apparatet er uten strøm. 1. Løsne skruen og trekk av dekslet 2. Løsne strekkavlastningen 3. Løsne nettklemmen 4.
  • Page 186 Bytte av varmeelementet Varmeelementet til HM 2600 E er påmontert og kan byttes ut med få håndgrep. 1. Viktig! Påse at apparatet er uten strøm. 2. Løsne skruen fra beskyttelsesrøret 3. Ta av beskyttelsesrøret – 186 – Innhold...
  • Page 187 4. Løsne de fire skruene på enden av luftrøret 5. Trekk ut varmeelementet og skift det ut med et nytt varmeelement 6. Skru på varmeelementet igjen 7. Skru beskyttelsesrøret på Ytterligere funksjoner Beskyttelse mot gjenstart Beskyttelsen mot gjenstart forhindrer utilsiktet igangsetting av varmluftpistolen etter at strømtilførselen har vært brutt.

  • Page 188: Bruksområder

    7. Bruksområder Nedenfor vises enkelte bruksområder for varmluftpistolen fra STEINEL. – Sveising av bitumen. – Sveising av folier og presenninger. – Sveising av PVC-gulvbelegg og linoleum. – 188 – Innhold...
  • Page 189 – Bearbeiding av alle termoplastiske harde materialer innen kunststoff- og beholderkonstruksjon. – Deformere termoplastiske kunststoffer. – Tørke fuktige overflater. – Aktivere og løsne lim og smeltelim. – Alle former for tørke- og oppvarmingsprosesser. Hjelp til valg av riktig sveisetråd ved sveising av plast Materiale / Brukstyper / Kjennetegn –...

  • Page 190: Avfallsbehandling

    8. Avfallsbehandling Elektriske apparater, tilbehør og emballasje skal resirkule- res på en miljøvennlig måte. Ikke kast elektriske apparater i husholdning- savfallet. Gjelder kun EU-land: I henhold til gjeldende europeiske retningslinjer for elektrisk og elektronisk avfall og gjennomføringen av det i nasjonal lovgivning, skal elektrisk utstyr som ikke lenger kan brukes, samles inn separat og resirkuleres på...

  • Page 191: Produsentgaranti

    Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruk sjonsfeil.

  • Page 192: Tekniske Data

    11. Tekniske data – Spenning: 220 – 230 V, 50/60 Hz – Effekt: 2.300 W – Temperatur: 50 – 620 °C, justerbar i 9 nivåer – Luftstrøm: 230 – 500 l/ min, justerbar i 9 nivåer – Lufttrykk: 3.000 Pa – Ø utblåsningsrør: 30 mm, bruk av Professional-dyser –...
  • Page 193 Περιεχόμενα Σχετικά με αυτό το έγγραφο Γενικές υποδείξεις ασφάλειας Στοιχεία συσκευής Θέση σε λειτουργία Συντήρηση Επισκευή Εφαρμογές Απόσυρση Δήλωση συμμόρφωσης Εγγύηση κατασκευαστή Tεχνικά δεδομένα...

  • Page 194: Σχετικά Με Αυτό Το Έγγραφο

    1. Σχετικά με αυτό το έγγραφο – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Προειδοποίηση ενώπιον κινδύνων! Προειδοποίηση για κινδύνους λόγω περιβαλλοντικών επιδράσεων! Προειδοποίηση για τοξικά αέρια και κίνδυνο ανάφλεξης! Προειδοποίηση...
  • Page 195 Εάν η συσκευή δεν χειριστεί με προσοχή, μπορεί να προκληθεί πυρκαγιά ή να τραυματιστούν άτομα. Ελέγξτε τη συσκευή για τυχόν ζημιές (καλώδιο σύνδεσης στο δίκτυο, περίβλημα κ.λπ.) πριν από τη θέση σε λειτουργία και μη θέτετε σε λειτουργία τη συσκευή εάν έχει υποστεί ζημιές.
  • Page 196 • Μην αφήνετε τη συσκευή χωρίς επίβλεψη ενώ βρίσκεται σε λειτουργία. Αποθηκεύστε τα εργαλεία σας με ασφάλεια. • Μετά τη χρήση, τοποθετήστε τη συσκευή σε μια όρθια επιφάνεια και αφήστε την να κρυώσει πριν τη συσκευάσετε. • Τα αχρησιμοποίητα εργαλεία πρέπει να φυλάσσονται σε στεγνό, κλειδωμένο...
  • Page 197 Επισκευές μόνο από εξειδικευμένο ηλεκτρολόγο • Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας. • Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο ηλεκτρολόγο, διαφορετικά μπορεί να προκληθούν ατυχήματα στον χειριστή. – 197 – Περιεχόμενα...

  • Page 198: Στοιχεία Συσκευής

    3. Στοιχεία συσκευής 1 Ανοξείδωτος σωλήνας εξόδου αέρα 2 Aφαιρέσιμος Μεταλλικός σωλήνας προστασίας 3 Στόμιο εισαγωγής αέρα (με φίλτρο λεπτής σκόνης) 4 Απαλό περίβλημα για αντιολισθητική στήριξη 5 Πλαστικός προστατευτικός σωλήνας 6 Ανθεκτικό καλώδιο 7 Πλήκτρο EΝΤΟΣ/ΕΚΤΟΣ 8 Τροχός ρύθμισης (Έλεγχος θερμοκρασίας) 9 Εργονομική...
  • Page 199 Αξεσουάρ Στρογγυλό ακροφύσιο 5 mm Στρογγυλό ακροφύσιο 10 mm Στρογγυλό ακροφύσιο 5 mm, επεκτ. Πεπλατυσμένο ακροφύσιο 20 x 2 mm Πεπλατυσμένο ακροφύσιο 20 x 2 mm, ίσιο Πεπλατυσμένο ακροφύσιο 40 x 2 mm Πεπλατυσμένο ακροφύσιο 30 x 2 mm Πεπλατυσμένο ακροφύσιο 40 x 2 mm, διάτρητο Πεπλατυσμένο...

  • Page 200: Θέση Σε Λειτουργία

    4. Θέση σε λειτουργία Παρακαλούμε προσέχετε: Η απόσταση προς το αντικείμενο επεξεργασίας εξαρτάται από το υλικό και τον προβλεπόμενο τρόπο επεξεργασίας. Να κάνετε πάντα δοκιμή σχετικά με ποσότητα αέρα και θερμοκρασία! Mε τα εμβυσματώσιμα ακροφύσια που είναι διαθέσιμα ως εξαρτήματα (βλέπε σελίδα εξαρτημάτων στο πτυσσόμενο...

  • Page 201: Συντήρηση

    5. Συντήρηση Φίλτρο λεπτής σκόνης Η συσκευή HM 2600 E εμπεριέχει φίλτρο λεπτής σκόνης . Για τη συναρμολόγηση λύνετε στόμιο εισαγωγής αέρα και τοποθετείτε φίλτρο. Για καθάρισμα (με πεπιεσμένο αέρα) λύνετε τις βίδες (a), αφαιρείτε το καπάκι, και βγάζετε το φίλτρο.

  • Page 202: Επισκευή

    6. Επισκευή Αντικατάσταση καλωδίου Σε περίπτωση που το καλώδιο ρεύματος παρουσιάζει βλάβη, μπορεί να αντικατασταθεί εύκολα χωρίς να ανοίξει το πλαίσιο. Προσοχή! Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο. 1. Λύνετε βίδα και αφαιρείτε καπάκι 2. Λύνετε στοιχείο αντοχής 3. Λύνετε ακροδέκτες δικτύου 4.
  • Page 203 Αντικατάσταση θερμαντικού Η θέρμανση του HM 2600 E είναι εμβυσματώσιμη και μπορεί να αντικατασταθεί με λίγες μόνο κινήσεις. 1. Προσοχή! Αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο. 2. Λύνετε βίδες από σωλήνα προστασίας 3. Απομακρύνετε σωλήνα προστασίας – 203 –...
  • Page 204 4. Λύνετε τις 4 βίδες στην άκρη του σωλήνα εξόδου αέρα 5. Τραβάτε και αφαιρείτε τη θέρμανση και την αντικαταστείτε με νέα θέρμανση 6. Επαναβιδώνετε σφιχτά τη θέρμανση 7. Επαναβιδώνετε σφιχτά το σωλήνα προστασίας Περαιτέρω λειτουργίες Προστασία επανεκκίνησης Η προστασία επανεκκίνησης εμποδίζει την αθέλητη εκκίνηση...

  • Page 205: Εφαρμογές

    7. Εφαρμογές Κατωτέρω σας αναφέρουμε μερικές εφαρμογές για φυσητήρες θερμού αέρα της STEINEL. – Συγκόλληση ασφάλτου.. – Συγκόλληση πλαστικών μεμβρανών και τεντών. – Συγκόλληση δαπέδων PVC και λινοτάπητα. – 205 – Περιεχόμενα...
  • Page 206 – Επεξεργασία θερμοπλαστικών σκληρών υλικών στις κατασκευές πλαστικών και δοχείων. – Διαμόρφωση θερμοπλαστικών συνθετικών υλικών. – Στέγνωμα υγρών επιφανειών. – Ενεργοποίηση και αποσυγκόλληση κολλητικών ουσιών και κολλών τήξης. – Διαδικασίες στεγνώματος και προθέρμανσης όλων των ειδών. Βοήθημα επιλογής σωστού σύρματος συγκόλλησης για συνθετικά...

  • Page 207: Απόσυρση

    οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον. 9. Δήλωση συμμόρφωσης Η STEINEL GmbH δηλώνει ότι ο ανεμιστήρας θερμού αέρα HM 2600 E συμμορφώνεται με την οδηγία 2006/42/ ΕΚ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση στο Διαδίκτυο: www.steinel.de...

  • Page 208: Εγγύηση Κατασκευαστή

    ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής...

  • Page 209: Tεχνικά Δεδομένα

    11. Tεχνικά δεδομένα – Σύνδεση δικτύου: 220 – 230 V, 50/60 Hz – Ισχύς: 2.300 W – Θερμοκρασία: 50 – 620 °C, ρυθμιζόμενο σε 9 επίπεδα – Ποσότητα αέρα: 230 – 500 l/ min, ρυθμιζόμενο σε 9 επίπεδα – Πίεση αέρα: 3.000 Pa –...
  • Page 210 İçerik Bu doküman hakkında Genel güvenlik uyarıları Cihaz elemanları Devreye alma Bakım Onarım Uygulamalar Tasfiye Uygunluk beyanı Üretici garantisi Teknik özellikler...

  • Page 211: Bu Doküman Hakkında

    1. Bu doküman hakkında – Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır. Tehlikelere karşı uyarı! Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı! Zehirli gazlara ve tutuşma riskine karşı uyarı! Elektrikten kaynaklanan tehlikelere karşı...
  • Page 212 Cihaz dikkatli kullanılmazsa yangın çıkabilir veya insanlar yaralanabilir. Devreye almadan önce cihazda herhangi bir hasar (şebeke bağlantı kablosu, muhafaza, vb.) olup olmadığını kontrol edin ve hasar varsa cihazı çalıştırmayın. Cihazı gözetimsiz çalıştırmayın. Çocukların cihazla oynamadıklarından emin olmak için gözetim altında tutulmaları...
  • Page 213 • Kullanılmayan aletler çocukların ulaşamayacağı kuru ve kilitli bir odada saklanmalıdır. • Bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanılmasına ilişkin gözetim veya talimat verildiği ve ilgili tehlikeleri anladıkları...

  • Page 214: Cihaz Elemanları

    3. Cihaz elemanları 1 Paslanmaz üfleme borusu 2 Yerinden metal koruma borusu 3 Hava girişi (ince toz filtresi dahil) 4 Kaymadan güvenli durması için yumuşak kaplama 5 Plastik koruyucu tüp 6 Dayanıklı kauçuk kablo 7 AÇIK/KAPALI tuşu 8 Ayar çarkı (Sıcaklık ayarı) 9 Ergonomik yumuşak tutuş...
  • Page 215 Aksesuarlar Yuvarlak meme 5 mm Yuvarlak meme 10 mm Yuvarlak meme 5 mm, uzatılmış Açılı yassı meme 20 x 2 mm Açılı yassı meme 20 x 2 mm, düz Açılı yassı meme 40 x 2 mm Açılı yassı meme 30 x 2 mm Açılı...

  • Page 216: Devreye Alma

    4. Devreye alma Lütfen dikkate alın: Üzerinde çalışılan objeye olan mesafe, malzemeye ve tasarlanan çalışma türüne göre değişir. Dai- ma ilk olarak, hava miktarı ve sıcaklıkla ilgili bir test yapın! Aksesuar olarak verilen geçme memelerle (bkz. çantadaki aksesuar sayfası), ısıtma havasına noktasal veya yüzeysel olarak kumanda edebilirsiniz.

  • Page 217: Bakım

    5. Bakım İnce toz filtres HM 2600 E, bir ince toz filtresi ile birlikte verilmek- tedir. Montaj için hava girişini açın ve bir filtre yerleştirin. Temizlemek için (basınçlı havayla) vidaları (a) sökün, kapağı çıkartın, filtreyi yerinden alın. – 217 –...

  • Page 218: Onarım

    6. Onarım Kablo değişimi Elektrik kablosunun değişimi gerektiğinde, gövde açılmaksızın sorunsuz şekilde değiştirilebilir: Önemli! Cihazı elektrik şebekesinden ayırın. 1. Vidayı sökün ve kapağı yerinden alin. 2. Çekme emniyetini sökün. 3. Elektrik terminallerini sökün. 4. Kabloyu dışarı çekin. 5. Yeni kabloyu yerleştirin ve tersine sıralamayla (1. elektrik terminalini vidalayın vb.) tekrar sabitleyin.
  • Page 219 Isıtıcı değişimi HM 2600 E ısıtıcısı yuvaya takılmıştır ve birkaç basit işlemle değiştirilebilir. 1. Önemli! Cihazı elektrik şebekesinden ayırın.. 2. Koruyucu borudaki vidaları sökün 3. Koruyucu boruyu çıkartın – 219 – İçerik...

  • Page 220: Diğer Fonksiyonlar

    4. Üfleme borusunun sonundaki 4 vidayı sökün 5. Isıtıcıyı çekerek çıkartın ve yeni ısıtıcıyla değiştirin 6. Isıtıcıyı tekrar vidalayın 7. Koruyucu boruyu vidalayın Diğer fonksiyonlar Tekrar çalışma emniyeti Tekrar çalışma emniyeti, bir elektrik kesintisinden sonra sıcak hava tabancasının istem dışı tekrar çalışmasını önler. Ancak AÇIK/KAPALI tuşuna tekrar basılarak, sıcak hava tabancası...

  • Page 221: Uygulamalar

    7. Uygulamalar Aşağıda STEINEL sıcak hava üfleyicileri için bazı uygulamaları gösteriyoruz. – Bitümlerin kaynatılması. – Branda ve folyoların kaynatılması. – PVC zemin döşemelerinin ve muşambaların kaynatıl- ması. – 221 – İçerik...
  • Page 222 – Plastik ve depo yapımındaki tüm termoplastik sert malzemelerin işlenmesi. – Termoplastik sentetik malzemelerin şekillendirilmesi. – Nemli yüzeylerin kurutulması. – Tutkalların ve eritmeli yapıştırıcıların etkinleştirilmesi ve çözülmesi. – Her türlü kurutma ve ısıtma işlemi. Plastik kaynağı sırasında doğru kaynak telinin seçil- mesi Malzeme / Uygulama türleri / Fark edilen özellikler –...

  • Page 223: Tasfiye

    çevre dostu geri dönüşüm için gönderilmesi zorunludur. 9. Uygunluk beyanı STEINEL GmbH, HM 2600 E sıcak hava üfleyicinin 2006/42/EC sayılı Direktif ile uyumlu olduğunu beyan eder AB Uygunluk Beyanının tam metni aşağıdaki internet adresinde mevcuttur: www.steinel.de...

  • Page 224: Üretici Garantisi

    10. Üretici garantisi Alıcı sıfatıyla satıcıya karşı kanun ile öngörülen ga- ranti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış...

  • Page 225: Teknik Özellikler

    11. Teknik özellikler – Şebeke bağlantısı: 220 – 230 V, 50/60 Hz – Güç: 2.300 W – Sıcaklık: 50 – 620 °C, 9 seviyede ayarlanabilir – Hava miktarı: 230 – 500 l/ min, 9 seviyede ayarlanabilir – Hava basıncı: 3.000 Pa –...
  • Page 226 Tartalom Általános biztonsági utasítások Eszközelemek Inbetriebnahme Karbantartás Javítás Alkalmazások Ártalmatlanítás Megfelelőségi nyilatkozat Gyártói garancia Műszaki adatok...

  • Page 227: Általános Biztonsági Utasítások

    1. Tudnivalók a dokumentummal kapcsolatban – Szerzői jogvédelem alatt áll. Sokszorosítani, akár részle- gesen, csak az engedélyünkkel lehetséges. – A műszaki fejlődést szolgáló változtatások jogát fennt- artjuk. Figyelmeztetés veszélyekre! Figyelmeztetés a környezeti hatások okozta veszélyekre! Figyelmeztetés a mérgező gázokra és a gyul- ladásveszélyre! Figyelmeztetés áram miatti veszélyekre! 2.
  • Page 228 Ha a készüléket nem kezeli óvatosan, tűz keletkezhet, vagy emberek megsérülhetnek. Üzembe helyezés előtt ellenőrizze a készüléket, hogy nincs-e rajta sérülés (hálózati csatlakozókábel, ház stb.), és ne működtesse a készü- léket, ha az sérült. Ne üzemeltesse a készüléket felügyelet nélkül. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.
  • Page 229 • A használaton kívüli szerszámokat száraz, zárt helyiség- ben, gyermekek elől elzárva kell tárolni. • Ezt a készüléket 8 éves és annál idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező, illetve tapasztalat és ismeretek hiányában nem rendelkező személyek is használhatják, ha felügyeletet kaptak vagy eligazítást a készülék biztonságos használatára vonatkozóan, és megértették az ezzel járó...

  • Page 230: Eszközelemek

    3. Eszközelemek 1 Nemesacél kifúvócső 2 Levehető fém védőcső 3 Levegő beömlő nyílás (beépített finompor szűrővel) 4 Csúszásmentes állást biztosító, puha bevonat 5 Műanyag védőcső 6 Terhelhető gumikábel 7 BE/KI nyomógomb 8 Állítókerék (a hőmérséklet) 9 Ergonomikus puha markolat 10 Cserélhető hálózati kábel –...
  • Page 231 Tartozékok Kerek fúvófej, 5 mm-es Kerek fúvófej, 10 mm-es Kerek fúvófej, 5 mm-es, hosszabbított Szögben hajlított, lapos fúvófe 20 x 2 mm-es Szögben hajlított, lapos fúvófe 20 x 2 mm-es, egyenes Szögben hajlított, lapos fúvófe 40 x 2 mm-es Szögben hajlított, lapos fúvófe 30 x 2 mm-es Szögben hajlított, lapos fúvófe 40 x 2 mm, furatos Lapos fúvófej, 60 x 2 mm-es, bitumenhez Rányomó...

  • Page 232: Inbetriebnahme

    4. Inbetriebnahme Kérjük figyelembe venni: a megmunkálandó felülettől való távolság a megmunkált anyagtól és a megmunká- lás kívánt módjától függ. Előbb mindig próbálja ki, hogy mekkora légmennyiségre és hőmérsékletre van szükség! A tartozékként kapható, felhelyezhető fúvókákkal (ld. a tartozékok felsorolását a borítón) a forró levegő pontosan a kívánt pontra, vagy felületre irányítható.

  • Page 233: Karbantartás

    5. Karbantartás Ultra porszűrő A HM 2600 E mellé finompor szűrő is jár. A felszerelés céljából lazítsa meg a levegő-beömlő nyílást, és helyezzen be egy szűrőt. A (sűrített levegős) tisztítás előtt lazítsa meg az (a) csavarokat, vegye le a borítást és vegye ki a szűrőt.

  • Page 234: Javítás

    6. Javítás Kábelcsere Ha a hálózati kábel megrongálódott, a ház felnyitása nélkül nehézség nélkül kicserélhető: Fontos! Húzza ki a készülék hálózati csatlakozóját. 1. Lazítsa meg a csavart, és húzza le a fedőkupakot. 2. A húzásmentesítőt oldja ki. 3. A hálózati kapcsokat lazítsa meg. 4.
  • Page 235 Fűtőelem-csere A HM 2600 E bedugott fűtőelemét néhány mozdulattal ki lehet cserélni. 1. Fontos! Húzza ki a készülék hálózati csatlakozóját. 2. Lazítsa meg a védőcső csavarjait 3. Távolítsa el a védőcsövet – 235 – Tartalom...
  • Page 236 4. Lazítsa meg a légfúvó cső végén lévő 4 csavart 5. Húzza ki a fűtőelemet, és cserélje újra 6. Csavarozza vissza a fűtőelemet 7. Csavarozza rá a védőcsövet szorosan További műveletek Újraindítás elleni védelem A újraindítás elleni védelem megakadályozza, hogy a hőlégfúvó...

  • Page 237: Alkalmazások

    7. Alkalmazások Az alábbiakban bemutatjuk a STEINEL hőlégfúvók néhány alkalmazási területét. – Bitumen hegesztése. – Ponyvák és fóliák összehegesztése. – PVC padlóburkolatok és linóleum összehegesztése. – 237 – Tartalom...
  • Page 238 – Hőre lágyuló kemény anyagok feldolgozása a műanyag- és tartálygyártásban. – Hőre lágyuló műanyagok alakítása. – Nedves felületek szárítása. – Ragasztók és olvadék ragasztók aktiválása és leoldása. – Szárításos és hevítéses folyamatok. Segédlet a műanyagok hegesztéséhez használandó megfelelő huzal kiválasztásához Nyersanyag / Alkalmazásmódok / Megkülönböztető...

  • Page 239: Ártalmatlanítás

    és gondoskodni kell környezetbarát újrahasznosí- tásukról. 9. Megfelelőségi nyilatkozat A STEINEL GmbH kijelenti, hogy a HM 2600 E meleglevegő-fúvó megfelel a 2006/42/EK irányelvnek Az EU-megfelelőségi nyilatkozat teljes szövege az alábbi internetcímen érhető el: www.steinel.de –...

  • Page 240: Gyártói Garancia

    10. Gyártói garancia Önnek, mint a termék vevőjének, adott esetben jogában áll az eladóval szemben érvényesíteni az Önt törvényesen megillető hiánypótlási-, ill. termékszavatossági jogokat. Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő...

  • Page 241: Műszaki Adatok

    11. Műszaki adatok – Hálózati csatlakozás: 220 – 230 V, 50/60 Hz – Teljesítmény: 2.300 W – Hőmérséklet: 50 – 620 °C, 9 fokozatban állítható – Levegőmennyiség: 230 – 500 l/ min, 9 fokozatban állítható – Légnyomás: 3.000 Pa – Ø Kifúvócső átm.: 30 mm, profi fúvófejek használata –...
  • Page 242 Obsah K tomuto dokumentu Všeobecné bezpečnostní pokyny Prvky zařízení Uvedení do provozu Údržba Oprava Aplikace Likvidace Prohlášení o shodě Záruka výrobce Technické parametry...

  • Page 243: K Tomuto Dokumentu

    1. K tomuto dokumentu – Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny. Varování před nebezpečím! Upozornění na nebezpečí způsobené vlivy prostředí! Varování před toxickými plyny a nebezpečím vznícení! Varování před ohrožením elektrickým prou- dem! 2.
  • Page 244 Při neopatrném zacházení se spotřebičem může dojít k požáru nebo ke zranění osob. Před uvedením spotřebiče do provozu zkontrolujte, zda není poškozen (přívodní síťový kabel, kryt atd.), a pokud je poškozen, spotřebič nepoužívejte. Spotřebič nepoužívejte bez dozoru. Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát.
  • Page 245 • Nepoužívané nářadí musí být uloženo v suché, uzamčené místnosti mimo dosah dětí. • Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání...

  • Page 246: Prvky Zařízení

    3. Prvky zařízení 1 Vyfukovací kovová ochranná trubka 2 Snímatelná ochranná trubice 3 Přívod vzduchu (vč. jemného prachového filtru) 4 Měkký plášť pro větší stabilitu 5 Plastová ochranná trubka 6 Zatížitelný kabel s pryžovou izolací 7 Vypínač 8 Nastavovací kolečko (nastavení teploty) 9 Ergonomická...
  • Page 247 Příslušenství Kruhová tryska 5 mm Kruhová tryska 10 mm Kruhová tryska 5 mm, prodloužená Úhlová plochá tryska 20 x 2 mm Úhlová plochá tryska 20 x 2 mm, rovná Úhlová plochá tryska 40 x 2 mm Úhlová plochá tryska 30 x 2 mm Úhlová...

  • Page 248: Uvedení Do Provozu

    4. Uvedení do provozu Prosím dodržujte: Vzdálenost od obráběného objektu se řídí podle materiálu a zamýšleného druhu obrábění. Pokud jde o množství vzduchu a teplotu, tak vždy nejdříve proveďte test! Pomocí nasouvatelných trysek, jenž jsou k dostání jako příslušenství (viz stranu s příslušenstvím v obálce), lze horký...

  • Page 249: Údržba

    5. Údržba Jemný prachový filt K HM 2600 E je přiložen jemný prachový filtr . K montáži uvolněte přívod vzduchu a vložte filtr. K čištění (stlačeným vzduchem) povolte šrouby (a), sejměte kryt, vyjměte filtr. – 249 – Obsah...

  • Page 250: Oprava

    6. Oprava Výměna kabelu Je-li síťový kabel poškozen, je možno jej bez problémů vyměnit, aniž by bylo nutno otevírat pouzdro přístroje. Důležité! Odpojte přístroj od sítě. 1. Povolte šroub sejměte krytku 2. Povolte odlehčovací sponu 3. Povolte síťové svorky 4. Vytáhněte kabel 5.
  • Page 251 Výměna topného tělesa Topné těleso HM 2600 E je nasunuté a jeho výměnu lze provézt několika málo manuálními úkony. 1. Důležité! Odpojte přístroj od sítě. 2. Povolte šrouby ochranné trubice 3. Odstraňte ochrannou trubici – 251 – Obsah...
  • Page 252 4. Povolte 4 šrouby na konci vyfukovací trubky 5. Vytáhněte topné těleso a vyměňte jej za nové 6. Opět namontujte topné těleso 7. Ochrannou trubici pevně přišroubujte Další funkce Ochrana proti opětovnému spuštění Ochrana proti opětovnému spuštění brání neúmyslnému rozběhu horkovzdušné pistole po přerušení proudu. Teprve po opětovném zapnutí...

  • Page 253: Aplikace

    7. Aplikace Níže uvádíme některé aplikace horkovzdušných dmychadel STEINEL. – Svařování bitumenu. – Spájení plachet a fólií. – Svařování podlahových krytin z PVC a linolea. – 253 – Obsah...
  • Page 254 – Zpracování všech termoplastických tvrdých materiálů při zpracovávání plastů a výrobě nádrží. – Tvarování termoplastických umělých hmot. – Vysoušení vlhkých povrchů. – Aktivace a uvolnění lepidel a tavných lepidel. – Procesy sušení a zahřívání všeho druhu. Pomoc při výběru správného svařovacího drátu při svařování...

  • Page 255: Likvidace

    9. Prohlášení o shodě Společnost STEINEL GmbH tímto prohlašuje, že horkovzdušné dmychadlo HM 2600 E je v souladu se směrnicí 2006/42/ES Úplné znění EU prohlášení o shodě je k dispozici na následující internetové adrese: www.steinel.de – 255 –...

  • Page 256: Záruka Výrobce

    Firma STEINEL přebírá záruku za bezvadné provedení a funkčnost. Záruční doba činí 12 měsíců, resp. 750 provozních hodin u HM 2600 E a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž...

  • Page 257: Technické Parametry

    11. Technické parametry – Připojení k síti: 220 – 230 V, 50/60 Hz – Výkon: 2.300 W – Teplota: 50 – 620 °C, nastavitelný v 9 úrovních – Množství vzduchu: 230 – 500 l/ min, nastavitelný v 9 úrovních – Tlak vzduchu: 3.000 Pa –...
  • Page 258 Obsah O tomto dokumente Všeobecné bezpečnostné pokyny Prvky prístroja Uvedenie do prevádzky Údržba Oprava Aplikácie Zneškodnenie Vyhlásenie o zhode Záruka výrobcu Technické údaje...

  • Page 259: O Tomto Dokumente

    1. O tomto dokumente – Chránené autorským právom. Dotlač, aj keď iba v skrá- tenej verzii, je povolená iba s naším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Varovanie pred nebezpečenstvami! Upozornenie na nebezpečenstvo spôsobené vplyvmi prostredia! Varovanie pred toxickými plynmi a rizikom vznietenia! Varovanie pred nebezpečenstvom v dôsledku zásahu elektrickým prúdom!
  • Page 260 Pri neopatrnej manipulácii so spotrebičom môže dôjsť k požiaru alebo k zraneniu osôb. Pred uvedením spotrebiča do prevádzky skontrolujte, či nie je poškodený (prívodný sieťový kábel, kryt atď.), a ak je poškodený, spotrebič nepoužívajte. Spotrebič nepoužívajte bez dozoru. Deti by mali byť pod dohľadom, aby sa zabezpečilo, že sa so spotrebičom nebudú...
  • Page 261 zabalením ho nechajte vychladnúť. • Nepoužívané náradie sa musí skladovať v suchej, uzam- knutej miestnosti mimo dosahu detí. • Tento spotrebič môžu používať deti od 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými alebo mentál- nymi schopnosťami alebo s nedostatočnými skúsenosťami a znalosťami, ak boli pod dohľadom alebo boli poučené...

  • Page 262: Prvky Prístroja

    3. Prvky prístroja 1 Výfuková rúrka z ušľachtilej ocele 2 Kovová ochranná rúrka 3 Prívod vzduchu (vrát. jemného prachového filtra) 4 Mäkké opláštenie na protišmykové postavenie 5 Plastová ochranná rúrka 6 Gumový kábel odolný proti záťaži 7 Tlačidlo ZAP/VYP 8 Nastavovacie koliesko (nastavenie teploty) 9 Ergonomická...
  • Page 263 Príslušenstvo Okrúhla tryska 5 mm Okrúhla tryska 10 mm Okrúhla tryska 5 mm, predĺžená Uhlová plochá tryska 20 x 2 mm Uhlová plochá tryska 20 x 2 mm, rovná Uhlová plochá tryska 40 x 2 mm Uhlová plochá tryska 30 x 2 mm Uhlová...

  • Page 264: Uvedenie Do Prevádzky

    4. Uvedenie do prevádzky Upozornenie: Odstup k objektu určenému na spracovanie závisí od druhu materiálu a zvoleného spôsobu spracova- nia. Najskôr vždy urobte test na určenie množstva vzduchu a správnej teploty! Pomocou nasúvacích trysiek, ktoré sú k dispozícii ako príslušenstvo (pozri stranu o príslušenstve na obale), je možné...

  • Page 265: Údržba

    5. Údržba Jemný prachový filter Súčasťou HM 2600 E je aj jemný prachový filter . Na montáž uvoľnite prívod vzduchu a vložte filter. Na čistenie (stlačeným vzduchom) uvoľnite skrutky (a), zložte kryt a odoberte filter. – 265 – Obsah...

  • Page 266: Oprava

    6. Oprava Výmena kábla Ak je sieťový kábel poškodený, dá sa bez problémov vymeniť aj bez otvorenia telesa prístroja: Dôležité! Prístroj odpojte zo siete. 1. Skrutku uvoľnite zložte kryt 2. Uvoľnite odľahčenie ťahu 3. Uvoľnite sieťové svorky 4. Vytiahnite kábel 5.
  • Page 267 Výmena ohrevu Ohrev HM 2600 E je skrytý a je ho možné vymeniť pomo- cou niekoľkých krokov. 1. Dôležité! Prístroj odpojte zo siete. 2. Z ochrannej rúrky uvoľnite skrutky 3. Zložte ochrannú rúrku – 267 – Obsah...
  • Page 268 4. Povoľte 4 skrutky na konci výfukovej rúrky 5. Vytiahnite ohrev a vymeňte ho za nový 6. Ohrev znova pevne zaskrutkujte 7. Ochrannú rúrku pevne dotiahnite skrutkami Ďalšie funkcie Ochrana pred opätovným zapnutím Ochrana pred opätovným zapnutím zabraňuje neúmysel- nému zapnutiu teplovzdušnej pištole po prerušení elektric- kého napájania.

  • Page 269: Aplikácie

    7. Aplikácie V nasledujúcej časti vám ukážeme niekoľko druhov použitia teplovzdušnej pištole STEINEL. – Zváranie bituménu. – Zváranie plachtovín a fólií. – Zváranie podlahových krytín z PVC a linolea. – 269 – Obsah...
  • Page 270 – Spracovávanie všetkých termoplastických tvrdých materiálov v odvetví plastov s zásobníkov. – Formovanie termoplastických plastov. – Sušenie vlhkých plôch. – Aktivácia a uvoľňovanie lepidiel a tavných lepidiel. – Sušiace a zahrievacie procesy každého druhu. Pomoc pri výbere správneho zváracieho drôtu pri zváraní...

  • Page 271: Zneškodnenie

    9. Vyhlásenie o zhode Spoločnosť STEINEL GmbH týmto vyhlasuje, že teplovzdušné dúchadlo HM 2600 E je v súlade so smerni- cou 2006/42/ES Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese: www.steinel.de –...

  • Page 272: Záruka Výrobcu

    10. Záruka výrobcu Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokiaľ takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich nekráti ani inak neob- medzuje. Poskytneme vám 5-ročnú záruku na bezchybný stav a náležité fungovanie vášho výrobku STEINEL zo série Professional Sensorik.

  • Page 273: Technické Údaje

    11. Technické údaje – Sieťové pripojenie: 220 – 230 V, 50/60 Hz – Výkon: 2.300 W – Teplota: 50 – 620 °C, nastaviteľné v 9 úrovniach – Množstvo vzduchu: 230 – 500 l/ min, nastaviteľné v 9 úrovniach – Tlak vzduchu: 3.000 Pa –...
  • Page 274 Spis treści Informacje o tym dokumencie Ogólne zasady bezpieczeństwa Elementy urządzenia Uruchomienie Konserwacja Naprawa Zastosowania Utylizacja Deklaracja zgodności z normami Gwarancja producenta Dane techniczne...

  • Page 275: Spis Treści

    1. Informacje o tym dokumencie – Dokument chroniony prawem autorskim. Przedruk, także w częściach, wyłącznie po uzyskaniu naszej zgody. – Zmiany, wynikające z postępu technicznego, zastrzeżone. Ostrzeżenie przed zagrożeniami! Ostrzeżenie przed zagrożeniami wynikającymi z wpływu środowiska! Ostrzeżenie przed toksycznymi gazami i ryzykiem zapłonu! Ostrzeżenie przed zagrożeniami spowodowa- nymi prądem elektrycznym! 2.
  • Page 276 Nieostrożne obchodzenie się z urządzeniem może spowodować pożar lub obrażenia ciała. Przed uruchomi- eniem urządzenia należy sprawdzić, czy nie jest ono us- zkodzone (przewód zasilający, obudowa itp.). Nie używaj urządzenia bez nadzoru. Dzieci powinny być nadzorowa- ne, aby nie bawiły się urządzeniem. Pierwsze uruchomienie Przy pierwszym użyciu może pojawić...
  • Page 277 • Nieużywane narzędzia muszą być przechowywane w su- chym, zamkniętym pomieszczeniu, poza zasięgiem dzieci. • To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizy- cznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli są...

  • Page 278: Elementy Urządzenia

    3. Elementy urządzenia 1 Rura wylotowa ze stali stopowej 2 Zdejmowana metalowa rura ochronna 3 Wlot powietrza (wraz z dokładnym filtrem pyłowym) 4 Miękka osłona zabezpieczająca przed poślizgiem 5 Plastikowa tuba ochronna 6 Wytrzymały kabel w gumowej izolacji 7 Przycisk WŁ./WYŁ. 8 Pokrętło regulacji (ustawianie temperatury) 9 Ergonomiczny, miękki uchwyt 10 Wymienny kabel zasilający...
  • Page 279 Osprzęt Dysza okrągła 5 mm Dysza okrągła 10 mm Dysza okrągła 5 mm, przedłużona Dysza płaska kątowa 20 x 2 mm Dysza płaska kątowa 20 x 2 mm, prosta Dysza płaska kątowa 40 x 2 mm Dysza płaska kątowa 30 x 2 mm Dysza płaska kątowa 40 x 2 mm, dziurkowana Dysza płaska 60 x 2 mm do bitumu Wałek dociskowy 50 mm...

  • Page 280: Uruchomienie

    4. Uruchomienie Uwaga: Odległość od obrabianych przedmiotów zależy od materiału i przewidywanego rodzaju obróbki. Zawsze należy najpierw wykonać próbę pod kątem wydatku powietrza i temperatury! Za pomocą dodatkowych nasad- zanych dysz (do nabycia jako osprzęt) można kierować gorące powietrze dokładnie punktowo lub na powierzchnię (patrz strona z osprzętem na okładce).

  • Page 281: Konserwacja

    5. Konserwacja Filtr przeciwpyłowy Do HM 2600 E dołączony jest dokładny filtr pyłowy W celu montażu poluzować wlot powietrza i włożyć filtr. W celu oczyszczenia (sprężonym powietrzem) odkręcić śruby (a), zdjąć osłonę i wyjąć filtr. – 281 – Spis treści...

  • Page 282: Naprawa

    6. Naprawa Wymiana kabla W przypadku uszkodzenia kabla sieciowego można go bez problemu wymienić, bez potrzeby otwierania obudowy: Ważne! Odłączyć urządzenie od sieci. 1. Odkręcić śrubę i zdjąć pokrywę 2. Zwolnić odciążenie naciągu 3. Zwolnić zaciski sieciowe 4. Wyciągnąć kabel 5. Włożyć nowy kabel i przymocować go w odwrotnej kolejności (1.
  • Page 283 Wymiana elementu grzewczego Element grzewczy urządzenia HM 2600 E jest mocowany poprzez wtykanie i może zostać łatwo wymieniony. 1. Ważne! Odłączyć urządzenie od sieci. 2. Odkręcić śruby na tulejce ochronnej 3. Zdjąć tulejkę ochronną – 283 – Spis treści...
  • Page 284 4. Odkręcić 4 śruby na końcu rury wylotowej 5. Wyjąć element grzewczy i wymienić na nowy 6. Ponownie przykręcić element grzewczy 7. Przykręcić tulejkę ochronną Dalsze funkcje Zabezpieczenie przed ponownym uruchomieniem Zabezpieczenie przed ponownym uruchomieniem zapobiega niezamierzonemu uruchomieniu opalarki po wystąpieniu przerwy w dostawie prądu.

  • Page 285: Zastosowania

    7. Zastosowania Poniżej przedstawiamy kilka zastosowań dmuchaw gorącego powietrza STEINEL. – Zgrzewanie papy. – Zgrzewanie plandek i folii. – Zgrzewanie wykładzin podłogowych PCW i linoleum. – 285 – Spis treści...
  • Page 286 – Obróbka wszelkich termoplastycznych materiałów stałych w zakresie konstrukcji z tworzyw sztucznych i budowy zbiorników. – Formowanie termoplastycznych tworzyw sztucznych. – Osuszanie wilgotnych powierzchni. – Aktywowanie i zdejmowanie kleju i kleju topliwego. – Wszelkiego rodzaju procesy osuszania i rozgrzewania. Pomoc przy dobieraniu właściwego spoiwa drążkowego do zgrzewania tworzywa sztucznego Tworzywo sztuczne / Zastosowania / Cechy rozpoz- nawcze...

  • Page 287: Utylizacja

    9. Deklaracja zgodności z normami STEINEL GmbH niniejszym oświadcza, że dmuchawa gorącego powietrza HM 2600 E jest zgodna z dyrektywą 2006/42/WE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.steinel.de...

  • Page 288: Gwarancja Producenta

    Gwarancja obejmuje wszystkie produkty STEINEL Professional, które zostaną zakupione i będą użytkowane w Polsce. Nasze świadczenia gwarancyjne dla konsumenta Poniższe warunki obowiązują dla konsumenta. Konsu- mentem jest każda osoba fizyczna, która w chwili zakupu...
  • Page 289 żarówki. Poza tym gwarancja nie obejmuje: – w przypadku zużycia części produktu uwarunkowane- go eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL Professional, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia, – w przypadku użytkowania produktu niezgodnie – 289 –...
  • Page 290 z przeznaczeniem lub w sposób nieprawidłowy, bądź nieprzestrzegania wskazówek dotyczących użytkowania, – jeżeli samowolnie dokonano dobudowy lub przebu- dowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełniających, które nie są oryginalnymi produktami STEINEL, – jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją...

  • Page 291: Dane Techniczne

    11. Dane techniczne – Zasilanie sieciowe: 220 – 230 V, 50/60 Hz – Moc: 2.300 W – Temperatura: 50 – 620 °C, regulowany w 9 poziomach – Wydatek powietrza: 230 – 500 l/ min, regulowany w 9 poziomach – Ciśnienie powietrza: 3.000 Pa –...
  • Page 292 Cuprins Despre acest document Instrucţiuni generale de siguranță Elementele aparatului Punerea în funcțiune Întreținere Reparații Aplicații Eliminarea ca deşeu Declaraţie de conformitate Garanţia de producător Date tehnice...

  • Page 293: Despre Acest Document

    1. Despre acest document – Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră. – Ne rezervăm dreptul de a face modificări care servesc progresului tehnic. Atenţie, pericole! Avertisment privind pericolele datorate influențelor mediului! Avertisment privind gazele toxice și riscul de aprindere! Atenţie, pericole din cauza curentului electric!
  • Page 294 Dacă aparatul nu este manipulat cu grijă, se poate produce un incendiu sau pot fi rănite persoane. Înainte de punerea în funcțiune, verificați dacă aparatul nu prezintă deteriorări (cablu de conectare la rețea, carcasă etc.) și nu puneți în funcțiune aparatul dacă acesta este deteriorat. Nu folosiți aparatul fără...
  • Page 295 Depozitați-vă uneltele în siguranță. • După utilizare, așezați aparatul pe o suprafață stabilă și lăsați-l să se răcească înainte de a-l împacheta. • Uneltele nefolosite trebuie depozitate într-o încăpere uscată, încuiată și ferită de accesul copiilor. • Acest aparat poate fi utilizat de copii cu vârsta de peste 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă...
  • Page 296 Reparații efectuate numai de un electrician calificat • Această unealtă electrică este conformă cu reglementările de siguranță relevante. • Reparațiile pot fi efectuate numai de către un electrician calificat, în caz contrar se pot produce accidente pentru operator. – 296 – Cuprins...

  • Page 297: Elementele Aparatului

    3. Elementele aparatului 1 Tub de evacuare din oțel 2 Tub de protecție metalic demontabil 3 Admisie aer (cu filtru de praf de mare finețe integrat) 4 Manta soft anti-alunecare 5 Tub de protecție din plastic 6 Cablu cauciucat de mare rezistenţă 7 Buton PORNIT/OPRIT 8 Roată...
  • Page 298 Accesorii Duză rotundă 5 mm Duză rotundă 10 mm Duză rotundă 5 mm, cu prelungire Duză plată unghiulară 20 x 2 mm Duză plată unghiulară 20 x 2 mm, dreaptă Duză plată unghiulară 40 x 2 mm Duză plată unghiulară 30 x 2 mm Duză...

  • Page 299: Punerea În Funcțiune

    4. Punerea în funcțiune Vă rugăm să aveţi în vedere: Distanţa faţă de obiectul care se prelucrează depinde de material şi de modul de preluc- rare prevăzut. Efectuaţi întotdeauna un test legat de debitul de aer şi temperatură! Cu duzele ataşabile disponibile ca accesorii (a se vedea pagina de accesorii de pe copertă) aerul fierbinte se poate dirija cu mare precizie asupra unui punct sau a unei suprafeţe.

  • Page 300: Întreținere

    5. Întreținere Filtru de praf de mare fineţe HM 2600 E dispune de un filtru de praf integrat cu densita- te fină . Pentru curăţarea (cu aer comprimat) desfaceţi şuruburile (a), îndepărtaţi capacul, scoateţi filtrul. – 300 – Cuprins...

  • Page 301: Reparații

    6. Reparații Schimbarea cablului În cazul în care cablul de reţea prezintă defecţiuni, acesta poate fi înlocuit cu uşurinţă, fără să fie nevoie de deschide- rea carcasei. Important! Scoateţi aparatul din priză. 1. Desfaceţi şurubu şi scoateţi capacul 2. Desfaceţi dispozitivul de descărcare de tracţiune 3.
  • Page 302 Înlocuirea elementului de încălzire Elementul de încălzire HM 2600 E este de tip fişă, putând fi astfel înlocuit din câteva mişcări. 1. Important! Scoateţi aparatul din priză. 2. Desfaceţi şuruburile din tubul de protecţie 3. Scoateţi tubul de protecţie – 302 –...
  • Page 303 4. Desfaceţi cele 4 şuruburi de la capătul tubului de evacuare 5. Scoateţi elementul de încălzire şi înlocuiţi-l cu unul nou 6. Înşurubaţi la loc elementul de încălzire 7. Fixaţi cu şuruburi tubul de protecţie Alte funcţii Protecţie împotriva repornirii Protecţia împotriva repornirii împiedică...

  • Page 304: Aplicații

    7. Aplicații Mai jos vă prezentăm câteva aplicații pentru suflantele de aer cald STEINEL. – Sudarea bitumului. – Lipirea prelatelor şi a foliilor. – Lipirea covoarelor de pardoseală din PVC şi linoleum. – 304 – Cuprins...
  • Page 305 – Prelucrarea tuturor materialelor termoplastice tari în producerea de plastic şi recipiente. – Deformarea materialelor plastice termoplastice. – Uscarea suprafeţelor umede. – Activarea şi desfacerea adezivilor şi a aditivilor care se topesc. – Procese de uscare şi încălzire de orice fel. Ghid pentru selectarea baghetei de sudură...

  • Page 306: Eliminarea Ca Deşeu

    9. Declaraţie de conformitate STEINEL GmbH declară prin prezenta că suflanta cu aer cald HM 2600 E este conformă cu Directiva 2006/42/ CE Textul integral al Declarației de conformitate UE este disponibil la următoarea adresă de internet: www.steinel.de...

  • Page 307: Garanţia De Producător

    10. Garanţia de producător În calitate de cumpărător vă bucurați după caz de toate drepturile prevăzute prin lege privind garanția și reclama- rea defectelor împotriva vânzătorului. În măsura în care aceste drepturi există în țara dumneavoastră, declarația noastră de garanție nici nu le restrânge și nici nu le reduce durata de valabilitate.

  • Page 308: Date Tehnice

    11. Date tehnice – Conexiune la reţeaua electrică: 220 – 230 V, 50/60 Hz – Putere: 2.300 W – Temperatură: 50 – 620 °C, reglabil în 9 niveluri – Debit de aer: 230 – 500 l/ min, reglabil în 9 niveluri –...
  • Page 309 Vsebina O tem dokumentu Splošna varnostna navodila Elementi naprave Uvedba v obratovanje Vzdrževanje Popravila Aplikacije Odstranjevanje Izjava o skladnosti Garancija proizvajalca Tehnični podatki...

  • Page 310: O Tem Dokumentu

    1. O tem dokumentu – Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridržane. Opozorilo pred nevarnostmi! Opozorilo o nevarnostih zaradi okoljskih vplivov! Opozorilo o strupenih plinih in nevarnosti vžiga! Opozorilo pred nevarnostmi zaradi elektrike! 2.
  • Page 311 Če z napravo ne ravnate previdno, lahko pride do požara ali poškodb ljudi. Pred zagonom preverite, ali je aparat poškodovan (omrežni priključni kabel, ohišje itd.), in ga uporabljajte, če je poškodovan. Naprave ne uporabljajte brez nadzora. Otroci morajo biti pod nadzorom, da se ne igrajo z aparatom.
  • Page 312 • Orodje, ki ga ne uporabljate, shranjujte v suhem in zaprtem prostoru ter nedosegljivo otrokom. • To napravo lahko otroci, starejši kot 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi spo- sobnostmi ali brez izkušenj in znanja uporabljajo le, če so pod nadzorom ali če so bile poučene o varni uporabi naprave in razumejo nevarnosti, ki izvirajo iz uporabe.

  • Page 313: Elementi Naprave

    3. Elementi naprave 1 Izpihalna cev iz legiranega jekla 2 Kovinska zaščitna cev 3 Dovod zraka (vklj. s filtrom za droben prah) 4 Mehko oplaščenje za stabilno postavitev 5 Plastična zaščitna cev 6 Trpežen gumijasti kabel 7 Tipka VKLOP/IZKLOP 8 Nastavitveno kolo (nastavitev temperature) 9 Ergonomski mehki ročaj 10 Omrežni kabel, zamenljiv –...
  • Page 314 Dodatki Okrogla šoba 5 mm Okrogla šoba 10 mm Okrogla šoba 5 mm, podaljšana Ploščata poševna šoba 20 x 2 mm Ploščata poševna šoba 20 x 2 mm, ravna Ploščata poševna šoba 40 x 2 mm Ploščata poševna šoba 30 x 2 mm Ploščata poševna šoba 40 x 2 mm, naluknjana Ploska šoba 60 x 2 mm za bitumen Pritisni valjček 50 mm...

  • Page 315: Uvedba V Obratovanje

    4. Uvedba v obratovanje Upoštevajte: Razdalja do obdelovanca je odvisna od materiala in predvidenega načina obdelave. Zaradi količine zraka in temperature izvedite najprej preizkus! S šobami, ki jih lahko pritrdite na pištolo (šobe so del pribora, glejte ovitek), lahko natančno kontrolirate tok vročega zraka. Ravnajte previdno pri menjavi vročih šob! Kadar pištolo na topel zrak uporabljate v samostoječem položaju, poskrbite, da stoji na stabilnem, čistem mestu.

  • Page 316: Vzdrževanje

    5. Vzdrževanje Filter za droben prah HM 2600 E je priložen filter za droben prah Za montažo odpustite dovod zraka in vstavite filter. Za čiščenje (s stisnjenim zrakom) odpustite vijake (a), snemite pokrov in odstranite filter. – 316 – Vsebina...

  • Page 317: Popravila

    6. Popravila Menjava kabla Če je omrežni kabel poškodovan, ga je mogoče brez težav zamenjati brez odpiranja ohišja: Pomembno! Napravo odklopite od el. omrežja. 1. Vijak odpustite in snemite pokrov 2. Odpustite vlečno razbremenitev 3. Odpustite omrežne sponke 4. Izvlecite kabel 5.
  • Page 318 Menjava grelcev Grelec HM 2600 E je samo vstavljen in ga lahko zamenjate z le nekaj koraki. 1. Pomembno! Napravo odklopite od el. omrežja. 2. Vijake odvijte od zaščitne cevi 3. Odstranite zaščitno cev – 318 – Vsebina...
  • Page 319 4. Odvijte 4 vijake na koncu izpihovalne cevi 5. Snemite grelec in ga zamenjajte z novim 6. Grelec ponovno privijačite 7. Ponovno namestite zaščitno cev Nadaljnje funkcije Zaščita pred ponovnim zagonom Zaščita pred pritekanjem prepreči nenamerni zagon puhala na vroči zrak po prekinitvi napajanja z energijo. Šele po ponovnem vklopu tipke za VKLOP/IZKLOP je puhalo na vroči zrak spet pripravljeno na obratovanje.

  • Page 320: Aplikacije

    7. Aplikacije V nadaljevanju vam predstavljamo nekaj aplikacij za pihal- nike vročega zraka STEINEL. – Varjenje bitumna. – Varjenje folij in ponjav. – Varjenje talnih oblog iz PVC in linoleja. – 320 – Vsebina...
  • Page 321 – Obdelava termoplastičnih trdih materialov pri izdelavi plastičnih mas in posod. – Oblikovanje termoplastičnih umetnih mas. – Sušenje vlažnih površin. – Aktiviranje in odpuščanje lepil in taljivih lepil. – Postopki sušenja in ogrevanja vseh vrst. Pomoč za izbiro pravilne varilne žice pri varjenju umetnih mas Material / Načini uporabe / Razpoznavne značilnosti –...

  • Page 322: Odstranjevanje

    9. Izjava o skladnosti Podjetje STEINEL GmbH izjavlja, da je pihalnik HM 2600 E skladen z Direktivo 2006/42/ES Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de...

  • Page 323: Garancija Proizvajalca

    10. Garancija proizvajalca Kot kupcu so vam v skladu s 437. členom in nadaljnjimi členi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) na voljo zakonske garancijske pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje.

  • Page 324: Tehnični Podatki

    11. Tehnični podatki – Omrežni priključek: 220 – 230 V, 50/60 Hz – Moč: 2.300 W – Temperatura: 50 – 620 °C, nastavljiv v 9 stopnjah – Količina zraka: 230 – 500 l/ min, nastavljiv v 9 stopnjah – Zračni tlak: 3.000 Pa –...
  • Page 325 Sadržaj Uz ovaj dokument Opće sigurnosne napomene Elementi uređaja Montaža Održavanje Popravak Prijave Zbrinjavanje Izjava o sukladnosti Jamstvo proizvođača Tehnički podaci...

  • Page 326: Uz Ovaj Dokument

    1. Uz ovaj dokument – Zaštićeno autorskim pravima. Pretisak, čak i djelomičan, dopušten je samo uz naše odobrenje. – Zadržavamo pravo na izmjene koje služe tehničkom napretku. Upozorenje na opasnosti! Upozorenje na opasnosti od utjecaja okoliša! Upozorenje na otrovne plinove i opasnost od paljenja! Upozorenje na opasnosti od el.
  • Page 327 Ako se uređajem ne rukuje pažljivo, može doći do požara ili ozljeda ljudi. Prije uporabe provjerite ima li na uređaju oštećenja (kabel za napajanje, kućište itd.) i nemojte ga ko- ristiti ako je oštećen. Nemojte koristiti uređaj bez nadzora. Djecu treba nadzirati kako bi se osiguralo da se ne igraju s uređajem.
  • Page 328 • Neiskorišteni alat mora se čuvati u suhoj, zaključanoj prostoriji i izvan dohvata djece. • Ovaj uređaj mogu koristiti djeca od 8 godina i starija, kao i osobe sa smanjenim tjelesnim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja, ako su pod nadzorom ili su upućeni u sigurno korištenje uređaja i razumjeti nastale opasnosti.

  • Page 329: Elementi Uređaja

    3. Elementi uređaja 1 Cijev za ispuhavanje od oplemenjenog čelika 2 Odvojiva metalna zaštitna cijev 3 Ulaz zraka (uklj. fini filtar za prašinu) 4 Meki plašt za stabilnost 5 Plastična zaštitna cijev 6 Opteretiv gumeni kabel 7 Tipka UKLJUČI/ISKLJUČI 8 Kotač za podešavanje (podešavanje temperature) 9 Ergonomski mekani rukohvat 10 Zamjenjiv mrežni kabel –...
  • Page 330 Pribor Okrugla sapnica 5 mm Okrugla sapnica 10 mm Produžena okrugla sapnica 5 mm Kutna plosnata sapnica 20 x 2 mm Kutna plosnata sapnica 20 x 2 mm, ravna Kutna plosnata sapnica 40 x 2 mm Kutna plosnata sapnica 30 x 2 mm Kutna plosnata sapnica 40 x 2 mm, perforirana Plosnata sapnica 60 x 2 mm za Bitumen Pritisni valjak 50 mm...

  • Page 331: Montaža

    4. Montaža Obratite pozornost: Razmak od obrađivanog objekta ovisi o materijalu i željenoj vrsti obrade. Uvijek prvo napravite probu s obzirom na količinu zraka i temperaturu! Sapnica- ma koje se mogu nabaviti kao pribor (vidi stranicu s pribo- rom na omotu) moguće je precizno točkasto i površinsko upravljanje vrućeg zraka.

  • Page 332: Održavanje

    5. Održavanje Fini filtar za prašinu Modelu HM 2600 E priložen je fini filtar za prašinu U svrhu montaže otvorite dovod zraka i umetnite filtar. Za čišćenje (komprimiranim zrakom) otpustite vijak (a), skinite poklopac i izvadite filtar. – 332 –...

  • Page 333: Popravak

    6. Popravak Zamjena kabela Ako je mrežni kabel oštećen, može se jednostavno zamije- niti bez otvaranja kućišta: Važno! Isključite uređaj iz strujne mreže. 1. Otpustite vijak i skinite poklopac 2. Rasteretite vlačno opterećenje 3. Otpustite strujne stezaljke 4. Izvucite kabel 5.
  • Page 334 Promjena grijača Grijaći dio uređaja HM 2600 E je nataknut i može se uklo- niti s nekoliko zahvata. 1. Važno! Isključite uređaj iz strujne mreže. 2. Odvrnite vijke sa zaštitne cijevi 3. Skinite zaštitnu cijev – 334 – Sadržaj...
  • Page 335 4. Otpustite 4 vijka na kraju ispušne cijevi 5. Skinite grijaći dio i zamijenite ga novim 6. Ponovno pričvrstite grijaći dio 7. Pričvrstite zaštitnu cijev Ostale funkcije Zaštita od ponovnog pokretanja Zaštita od ponovnog pokretanja sprječava slučajno pokre- tanje puhala vrućeg zraka nakon prekida napajanja el. stru- jom.

  • Page 336: Prijave

    7. Prijave U nastavku ćemo vam pokazati neke primjene STEINEL pištolja na vrući zrak. – Zavarivanje bitumena. – Zavarivanje folija i cerada. – Zavarivanje PVC podnih obloga i linoleuma. – 336 – Sadržaj...
  • Page 337 – Obrada svih termoplastičnih tvrdih materijala u proi- zvodnji plastike i spremnika. – Preoblikovanje termoplastičnih umjetnih materijala. – Sušenje vlažnih površina. – Aktiviranje i skidanje ljepila i topivih ljepila – Procesi sušenja i zagrijavanja svih vrsta. Pomoć kod odabira ispravne žice za zavarivanje plastike Materijal / Vrste primjena / Karakteristike –...

  • Page 338: Zbrinjavanje

    9. Izjava o sukladnosti STEINEL GmbH ovime izjavljuje da je puhalo vrućeg zraka HM 2600 E u skladu s Direktivom 2006/42/EZ. Potpuni tekst EU izjave o sukladnosti dostupan je na sljedećoj internet adresi: www.steinel.de –...

  • Page 339: Jamstvo Proizvođača

    10. Jamstvo proizvođača Kao kupcu pripadaju Vam sva prava po zakonu o zaštiti potrošača. Ako ta prava postoje u Vašoj zemlji, ona se našom izjavom o jamstvu ne smanjuju niti ograničavaju. Dajemo Vam 5 godina jamstva na besprijekornu kakvoću i propisno funkcioniranje Vašeg proizvoda STEINEL- Professional-Senzorika.

  • Page 340: Tehnički Podaci

    11. Tehnički podaci – Mrežni priključak: 220 – 230 V, 50/60 Hz – Snaga: 2.300 W – Temperatura: 50 – 620 °C, podesiva u 9 razina – Količina zraka: 230 – 500 l/ min, podesiva u 9 razina – Tlak zraka: 3.000 Pa –...
  • Page 341 Sisu Käesoleva dokumendi kohta Üldised ohutusjuhised Seadme elemendid Käivitamine Hooldus Remont Rakendused Utiliseerimine Vastavusdeklaratsioon Tootja garantii Tehnilised andmed...

  • Page 342: Käesoleva Dokumendi Kohta

    1. Käesoleva dokumendi kohta – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Hoiatus ohtude eest! Hoiatus keskkonnamõjudest tulenevate ohtude eest! Hoiatus mürgiste gaaside ja süttimisohu eest! Hoiatus vooluga seotud ohtude eest! 2. Üldised ohutusjuhised Kasutusjuhendi mittejärgimisest tulenev oht! Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks.
  • Page 343 Kui seadet ei käsitseta ettevaatlikult, võib tekkida tulekahju või inimesed võivad saada vigastada. Kontrollige seadme kahjustusi (võrguühenduskaabel, korpus jne) enne kasu- tuselevõtmist ja ärge kasutage seadet, kui see on kahjus- tatud. Ärge kasutage seadet järelevalveta. Laste üle tuleb teostada järelevalvet, et nad ei mängiks seadmega. Esialgne kasutuselevõtmine Esimesel kasutamisel võib tekkida veidi suitsu.
  • Page 344 • Seda seadet võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, kui nad on saanud järelevalvet või juhendamist seadme ohutu kasutamise kohta ja mõistavad sellega kaasnevaid ohte. •...

  • Page 345: Seadme Elemendid

    3. Seadme elemendid 1 Roostevabaterasest väljapuhketoru 2 Mahavõetav metallist kaitsetoru 3 Õhu sisselase (koos peentolmufiltriga) 4 Pehmemantel libisemiskindla seisu tagamiseks 5 Plastikust kaitsetoru 6 Koormatav kummikaabel 7 SISSE/VÄLJA-klahv 8 Ratta reguleerimine (temperatuuri) 9 Ergonoomiline pehme käepide 10 Vahetatav võrgukaabel – 345 – Sisu...
  • Page 346 Tarvikud Ümardüüs 5 mm Ümardüüs 10 mm Ümardüüs 5 mm, pikendatud Nurklamedüüs 20 x 2 mm Nurklamedüüs 20 x 2 mm, sirge Nurklamedüüs 40 x 2 mm Nurklamedüüs 30 x 2 mm Nurklamedüüs 40 x 2 mm, augustatud Lamedüüs 60 x 2 mm bituumenile Surverull 50 mm Surverull 40 mm Surverull 35 mm...

  • Page 347: Käivitamine

    4. Käivitamine Palun pidage silmas: Kaugus töödeldavast objektist lähtub materjalist ja ettekavatsetavast töötlemisviisist. Tehke alati esmalt õhukoguse ja temperatuuri test! Tarvi- kutena saadaval olevate pealepistetavate düüsidega (vt tarvikute lehekülge ümbrikus) saab kuuma õhku punkti- või pinnatäpsusega juhtida. Ettevaatust kuumade düüside vahetamisel! Kui kasu- tate kuumaõhupuhurit statsionaarseadmena, siis pöörake tähelepanu stabiilsele, libisemiskindlale seisule ja puhtale aluspinnale.

  • Page 348: Hooldus

    5. Hooldus Peentolmufilter HM 2600 E on varustatud peentolmufiltriga Paigaldamiseks vabastage õhu sisselase ja paigaldage filter. Vabastage puhastamiseks (suruõhuga) kruvid (a), võtke kate maha, võtke filter välja. – 348 – Sisu...

  • Page 349: Remont

    6. Remont Kaabli vahetamine Kui võrgukaabel on kahjustatud, siis saab selle korpust avamata probleemideta välja vahetada: Tähtis! Lahutage seade võrgust. 1. Vabastage kruvi ja tõmmake kattekübar maha 2. Vabastage tõmbetõkis 3. Vabastage võrguklemmid 4. Tõmmake kaabel välja. 5. Pange uus kaabel sisse ja kinnitage taas vastupidises järjekorras (1.
  • Page 350 Kütteseadme vahetamine HM 2600 E kütteseade on külge pistetud ja seda on võimalik väheste töövõtetega vahetada. 1. Tähtis! Lahutage seade võrgust. 2. Vabastage kaitsetorult kruvid 3. Eemaldage kaitsetoru – 350 – Sisu...
  • Page 351 4. Vabastage väljapuhketoru otsal 4 kruvi 5. Tõmmake kütteseade maha ja vahetage uue küttesead- me vastu 6. Kruvige kütteseade taas kinni 7. Kruvige kaitsetoru kinni Edasised funktsioonid Taaskäivitumiskaitse Taaskäivitumiskaitse takistab kuumaõhupuhuri ette- kavatsematut käivitumist pärast voolukatkestust. Alles SISSE/VÄLJA-klahvi uuesti sisselülitamise kaudu on kuumaõhupuhur taas käitusvalmis.

  • Page 352: Rakendused

    7. Rakendused Allpool näitame teile mõningaid STEINELi kuumaõhupuhu- rite rakendusi. – Bituumeni keevitamine. – Tentide ja kilede keevitamine. – PVC põrandakatete ja linoleumi keevitamine. – 352 – Sisu...
  • Page 353 – Kõigi termoplastsete materjalide töötlemine plastmassi- ja mahutiehituses. – Termoplastsete plastide vormimine. – Niiskete pindade kuivatamine. – Liimainete ja sulaliimide aktiveerimine ning vabastamine. – Igat liiki kuivatus- ja kuumutusprotsessid. Õige keevitustraadi valimisabi plastmassi keevitamisel Materjal / Kasutusviisid / Tuvastamistunnused – Kõva PVC / Torud, fittingud, plaadid, ehitusprofiilid, tehnilised kujudetailid 300 °C keevitustemperatur / Söestub leegis, terav lõhn;...

  • Page 354: Utiliseerimine

    õiguses tuleb kasutuskõlbmatud elektri- seadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse. 9. Vastavusdeklaratsioon STEINEL GmbH deklareerib käesolevaga, et kuumaõhupu- hur HM 2600 E vastab direktiivile 2006/42/EÜ. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel Interneti-aadressil: www.steinel.de – 354 – Sisu...

  • Page 355: Tootja Garantii

    10. Tootja garantii Ostjana on teil müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vastavalt pretensioo- niõigusi. Kui teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname teie STEINELi Professional sensortootele laitma- tute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii.

  • Page 356: Tehnilised Andmed

    11. Tehnilised andmed – Võrguühendus: 220 – 230 V, 50/60 Hz – Võimsus: 2.300 W – Temperatuur: 50 – 620 °C, reguleeritav 9 tasandil – Õhukogus: 230 – 500 l/ min, reguleeritav 9 tasandil – Õhurõhk: 3.000 Pa – Ø väljapuhketoru: 30 mm, „Professional“...
  • Page 357 Turinys Apie šį dokumentą Bendrieji saugos nurodymai Įrenginio elementai Užsakymas Techninė priežiūra Remontas Paraiškos Šalinimas Atitikties deklaracija Gamintojo garantija Techniniai duomenys...

  • Page 358: Apie Šį Dokumentą

    1. Apie šį dokumentą – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Įspėjimas apie pavojus! Įspėjimas apie pavojų dėl aplinkos poveikio! Įspėjimas apie nuodingas dujas ir užsidegimo pavojų! Įspėjimas apie elektros pavojų! 2.
  • Page 359 Prieš pradėdami eksploatuoti, patikrinkite, ar prietai- sas nėra pažeistas (maitinimo tinklo prijungimo laidas, korpusas ir pan.), ir nenaudokite prietaiso, jei jis pažeistas. Nenaudokite prietaiso be priežiūros. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu. Pradinis paleidimas Pirmą kartą naudojant gali išsiskirti šiek tiek dūmų. Dūmus sukelia rišamosios medžiagos, kurios išsiskiria iš...
  • Page 360 • Nenaudojami įrankiai turi būti laikomi sausoje, užrakintoje, vaikams nepasiekiamoje patalpoje. • Šį prietaisą gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotomis fizinėmis, jutiminėmis ar protinėmis galimybėmis arba neturintys pakankamai patirties ir žinių, jei jie buvo prižiūrimi arba instruktuojami, kaip saugiai nau- doti prietaisą, ir supranta su tuo susijusius pavojus.

  • Page 361: Įrenginio Elementai

    3. Įrenginio elementai 1 Spec. plieno oro išpūtimo vamzdis 2 Nuimamas metalinis apsauginis vamzdis 3 Oro įleidimas su įrengtu smulkių dalelių oro filtru 4 Minkštas apmušalas stabiliam pastatymui 5 Plastikinis apsauginis vamzdelis 6 Atsparus guminis kabelis 7 ĮJ. / IŠJ. klavišas 8 Reguliavimo ratas (temperatūrai ir) 9 Ergonomiška minkšta rankena 10 Keičiamasis tinklo kabelis...
  • Page 362 Priedai Apskritas antgalis 5 mm Apskritas antgalis 10 mm Apskritas antgalis 5 mm, prailgintas Kampinis plokščias antgalis 20 x 2 mm Kampinis plokščias antgalis 20 x 2 mm, tiesus Kampinis plokščias antgalis 40 x 2 mm Kampinis plokščias antgalis 30 x 2 mm Kampinis plokščias antgalis 40 x 2 mm, perforuotas Plokščias antgalis 60 x 2 mm bitumui Prispaudimo volelis 50 mm...

  • Page 363: Užsakymas

    4. Užsakymas Atkreipkite dėmesį: atstumas iki apdorojamo objekto priklauso nuo medžiagos ir numatomo apdorojimo būdo. Visada iš pradžių reikia atlikti bandymą dėl oro kiekio ir temperatūros! Su užmaunamais antgaliais, kuriuos galima įsigyti kaip prietaiso reikmenis (žr. puslapyje apie prietaiso reikmenis), karštą orą galima tiksliai nukreipti į tam tikrą tašką...

  • Page 364: Techninė Priežiūra

    5. Techninė priežiūra Smulkių dulkių filtras Prie HM 2600 E pridedamas smulkių dalelių filtras Norėdami sumontuoti atlaisvinkite oro įleidimo angą ir įstatykite filtrą. Valydami (suslėgtuoju oru) atlaisvinkite varžtus (a), nuimkite dangtį, išimkite filtrą. – 364 – Turinys...

  • Page 365: Remontas

    6. Remontas Kabelio keitimas Jei elektros maitinimo tinklo kabelis yra pažeistas, jį galima lengvai pakeisti neatidarius korpuso. Svarbu! Prietaisą atjunkite nuo elektros maitinimo tinklo. 1. Atlaisvinkite varžtą ir nutraukite dangtelį 2. Atlaisvinkite įtempimo mažinimo gnybtą 3. Atlaisvinkite tinklo gnybtus 4. Ištraukite laidą 5.
  • Page 366 Kaitinimo perjungimas HM 2600 E kaitinimas įjungiamas ir gali būti perjungtas keliais paprastais etapais. 1. Svarbu! Prietaisą atjunkite nuo elektros maitinimo tinklo. 2. Atlaisvinkite varžtus nuo apsauginio vamzdžio 3. Nuimkite apsauginį vamzdį – 366 – Turinys...
  • Page 367 4. Atlaisvinkite 4 varžtus išpūtimo vamzdžio gale 5. Nutraukite šildymo elementą ir pakeiskite nauju 6. Vėl priveržkite šildymo elementą 7. Priveržkite apsauginį vamzdį Kitos funkcijos Apsauga nuo pakartotinio įsijungimo Apsauga nuo pakartotinio įsijungimo neleidžia netyčia įsijungti karšto oro pūtikliui nutrūkus elektros energijos tiekimui.

  • Page 368: Paraiškos

    7. Paraiškos Toliau pateikiame keletą STEINEL karšto oro pūstuvų taikymo sričių. – Bitumo sulydymas. – Tentų ir plėvelių sulydymas. – PVC grindų dangos ir linoleumo sulydymas. – 368 – Turinys...
  • Page 369 – Visų termoplastinių kietųjų medžiagų apdorojimas plasti- kų ir talpų konstrukcijose. – Termoplastinių plastikų formavimas.. – Drėgnų paviršių džiovinimas. – Klijų ir lydomųjų klijų aktyvinimas ir atklijavimas. – Visų rūšių džiovinimo ir kaitinimo procesai. Tinkamos suvirinimo vielos pasirinkimas virinant sinte- tines medžiagas Darbinė...

  • Page 370: Šalinimas

    9. Atitikties deklaracija STEINEL GmbH pareiškia, kad karšto oro pūstuvas HM 2600 E atitinka Direktyvą 2006/42/EB Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: www.steinel.de – 370 –...

  • Page 371: Gamintojo Garantija

    10. Gamintojo garantija Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių...

  • Page 372: Techniniai Duomenys

    11. Techniniai duomenys – Prijungimas prie elektros tinklo: 220 – 230 V, 50/60 Hz – Galingumas: 2.300 W – Temperatūra: 50 – 620 °C, reguliuojamas 9 lygiais – Oro kiekis: 230 – 500 l/ min, reguliuojamas 9 lygiais – Oro slėgis: 3.000 Pa –...
  • Page 373 Saturs Par šo dokumentu Vispārēji drošības norādījumi Ierīces elementi Nodošana ekspluatācijā Uzturēšana Remonts Pieteikumi Utilizācija Atbilstības deklarācija Ražotāja garantija Tehniskie dati...

  • Page 374: Par Šo Dokumentu

    1. Par šo dokumentu – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Brīdinājums par bīstamību! Brīdinājums par vides ietekmes radītiem apdraudējumiem! Brīdinājums par toksiskām gāzēm un aizdegšanās risku! Brīdinājums par bīstamību elektrības dēļ! 2.
  • Page 375 Nedarbiniet ierīci bez uzraudzības. Bērni ir jāuzrauga, lai nodrošinātu, ka viņi nespēlēsies ar ierīci. Sākotnējā nodošana ekspluatācijā Pirmās lietošanas reizes var izdalīties daži dūmi. Dūmus rada saistvielas, kas no sildītāja izolācijas folijas izdalās karstuma ietekmē pirmās lietošanas laikā. Ierīce jānovieto uz pamatnes, lai nodrošinātu ātru dūmu izvadīšanu.
  • Page 376 tās ir uzraudzītas vai instruētas par ierīces lietošanu drošā veidā un saprot ar to saistītos apdraudējumus. • Bērni nedrīkst spēlēties ar ierīci. • Tīrīšanu un lietotāja apkopi nedrīkst veikt bērni bez uzraudzības. Nepārslogojiet darbarīkus! • Jūs strādājat labāk un drošāk noteiktajā veiktspējas diapazonā.

  • Page 377: Ierīces Elementi

    3. Ierīces elementi 1 Nerūsējošā tērauda izplūdes caurule 2 Noņemama metāla aizsargcaurule 3 Gaisa ieplūde (iesk. smalko putekļu filtru) 4 Mīkstais apvalks stabilitātei 5 Plastmasas aizsargcaurule 6 Izturīgs kabelis ar gumijas apvalku 7 Slēdzis IESL./IZSL. 8 Riteņa regulēšana (Temperatūras) 9 Ergonomisks mīksts rokturis 10 Nomaināms elektrotīkla kabelis –...
  • Page 378 Aksesuāri Apaļā sprausla 5 mm Apaļā sprausla 10 mm Apaļā sprausla 5 mm, pahgarināta Plakanā leņķa sprausla 20 x 2 mm Plakanā leņķa sprausla 20 x 2 mm, taisni Plakanā leņķa sprausla 40 x 2 mm Plakanā leņķa sprausla 30 x 2 mm Plakanā...

  • Page 379: Nodošana Ekspluatācijā

    4. Nodošana ekspluatācijā Pievērsiet uzmanību! Attālums līdz apstrādājamam objektam atkarīgs no tā materiāla un paredzētā apstrādes veida. Vienmēr iepriekš pārbaudiet, vai gaisa daudzums un temperatūra iestatīti atbilstoši! Ar uzliekamajām sprauslām (skat. piederumu lappusi vākā) karstā gaisa strūklu iespējams koncentrēt uz konkrētu punktu vai plašāku virsmu.

  • Page 380: Uzturēšana

    5. Uzturēšana Smalko putekļu filtrs HM 2600 E ir pievienots smalko putekļu filtrs. Lai uzmontētu, jāatskrīvē gaisa ieplūde un jāievieto filtrs. Lai iztīrītu (ar saspiesto gaisu), ir jāatskrūvē skrūves (a), jānoņem nosegs, jāizņem filtrs. – 380 – Saturs...

  • Page 381: Remonts

    6. Remonts Kabeļa nomaiņa Ja kabelis ir bojāts, to var bez problēmām nomainīt, neatverot ierīces korpusu:Ja kabelis ir bojāts, to var bez problēmām nomainīt, neatverot ierīces korpusu: Svarīgi! Ierīce jāatslēdz no elektrotīkla. 1. Jāatskrūvē skrūve un jānovelk pārsegs 2. Jāatbrīvo kabeļa fiksators 3.
  • Page 382 Apsildes maiņa HM 2600 E apsilde ir iesprausta un to var nomainīt ar dažām rokas kustībām. 1. Svarīgi! Ierīce jāatslēdz no elektrotīkla. 2. Jāatskrūvē skrūves no aizsargcaurules 3. Jānoņem aizsargcaurule – 382 – Saturs...
  • Page 383 4. Jāatskrūvē 4 skrūves izplūdes caurules beigās 5. Jānoņem apsilde un jāapmaina pret jaunu 6. Apsilde atkal jāpieskrūvē 7. Jāpieskrūvē aizsargcaurule Citas funkcijas Aizsardzība pret atkārtotu palaidi Aizsardzība pret atkārtotu palaidi novērš nejaušu celtniecības fēna ieslēgšanos pēc elektrības pārrāvuma. Tikai, atkārtoti nospiežot IESL./IZSL. taustiņu celtniecības fēns atkal ir gatavs darbam.

  • Page 384: Pieteikumi

    7. Pieteikumi Zemāk mēs parādīsim dažus STEINEL karstā gaisa pūtēju pielietojumus. – Bitumena kausēšana. – Brezenta un foliju sakausēšana. – PVC grīdas segumu un linoleja sakausēšana. – 384 – Saturs...
  • Page 385 – Visu termoplastikas cieto materiālu pārstrāde plastma- sas un konteineru industrijā. – Termoplastikas plastmasu formu mainīšana. – Mitru virsmu žāvēšana. – Līmvielu un kūstošo līmju aktivēšana un šķīdināšana. – Visu veidu žāvēšanas un sildīšanas procesi. Ieteikumi metināšanas stieples izvēlei plastmasas metināšanai Materiāls / Izmantošanas veidi / Atpazīšanas pazīmes –...

  • Page 386: Utilizācija

    9. Atbilstības deklarācija STEINEL GmbH ar šo paziņo, ka karstā gaisa pūtējs HM 2600 E atbilst Direktīvai 2006/42/EK Pilns ES atbilstības deklarācijas teksts ir pieejams šajā interneta adresē: www.steinel.de – 386 –...

  • Page 387: Ražotāja Garantija

    10. Ražotāja garantija Šis STEINEL produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā pakļauts izlases veida pārbaudei. STEINEL sniedz garantiju pareizi un inst- rukcijai atbilstoši lietotai ierīcei. Garantijas laiks HM 2600 E ir 12 mēneši jeb 750 darba stundas darba stundas, sākot no dienas, kad lietotājs iegādājies ierīci.

  • Page 388: Tehniskie Dati

    11. Tehniskie dati – Tīkla pieslēgums: 220 – 230 V, 50/60 Hz – Jauda: 2.300 W – Temperatūra: 50 – 620 °C, regulējams 9 līmeņos – Gaisa daudzums: 230 – 500 l/ min, regulējams 9 līmeņos – Gaisa spiediens: 3.000 Pa –...
  • Page 389 Съдържание За този документ Общи указания за безопасност Елементи на устройството Въвеждане в експлоатация Поддръжка Ремонт Приложения Отстраняване Декларация за съответствие Гаранция от производителя Технически данни...

  • Page 390: За Този Документ

    1. За този документ – Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които сл жат на техническото развитие. Предупреждение за опасности! Предупреждение за опасности, дължащи се на влиянието на околната среда! Предупреждение...
  • Page 391 Ако с реда не се борави внимателно, може да възникне пожар или да се наранят хора. Преди п скане в експлоатация проверете реда за евент ални повреди (кабел за свързване към мрежата, корп с и т.н.) и не работете с реда, ако той е...
  • Page 392 • Не оставяйте реда без надзор, докато работи. Съхранявайте инструментите си безопасно. • След потреба поставете реда на стояща повърхност и го оставете да изстине, преди да го опаковате. • Неизползваните инстр менти трябва да се съхраняват в с хо, заключено помещение, недостъпно за деца. •...
  • Page 393 Поправки само от квалифициран електротехник • Този електроинстр мент отговаря на съответните разпоредби за безопасност. • Ремонтите могат да се извършват само от квалифициран електротехник, в противен сл чай може да се стигне до злопол ки с оператора. – 393 – Съдържание...

  • Page 394: Елементи На Устройството

    3. Елементи на устройството 1 Тръба за изд хване от благородна стомана 2 Демонтираща mетална защитна тръба 3 Вход за възд ха (вкл. филтър за прах) 4 Мека обвивка за стабилна стойка 5 Пластмасова защитна тръба 6 Устойчив г мен кабел 7 Б...
  • Page 395 Аксесоари Кръгла дюза 5 mm Кръгла дюза 10 mm Кръгла дюза 5 mm, дължена Ъглова плоска дюза 20 x 2 mm Ъглова плоска дюза 20 x 2 mm, права Ъглова плоска дюза 40 x 2 mm Ъглова плоска дюза 30 x 2 mm Ъглова...

  • Page 396: Въвеждане В Експлоатация

    4. Въвеждане в експлоатация Моля имайте предвид: разстоянието до обработвания обект се определя от материала и желания вид обработка. Винаги първо правете тест по отношение на количеството възд х и температ рата! С наличните като принадлежности допълнителни дюзи (виж страницата с принадлежности в приложението) горещият...

  • Page 397: Поддръжка

    5. Поддръжка Филтър за прах HM 2600 E е с приложен към него филтър за прах Монтажът се извършва като се отстрани отвора за възд х и се постави филтъра. За почистване (с възд х под налягане) развийте винтовете (a), свалете капака, отстранете...

  • Page 398: Ремонт

    6. Ремонт Смяна на кабел Ако захранващият кабел се повреди, смяната м е възможна без отваряне на корп са: Важно! Уредът да се изключи от мрежата. 1. Винтът да се развие и капакът да се свали 2. Жилото да се освободи 3.
  • Page 399 Смяна на загряването Нагряването на HM 2600 E може да се смени само с няколко движения. 1. Важно! Уредът да се изключи от мрежата. 2. Винтовете на предпазната тръба да се отвинтят 3. Предпазната тръба да се отстрани – 399 –...
  • Page 400 4. Четирите винта в края на изходната тръба да се отвинтят 5. Нагревателят да се издърпа и да се замени с нов 6. Нагревателят да се затегне отново 7. Предпазната тръба да се затегне Други функции Защита от неволно стартиране Защитата...

  • Page 401: Приложения

    7. Приложения По-дол ще ви покажем някои приложения на възд ход вките за горещ възд х STEINEL. – Заваряване на бит ми.. – Заваряване на платна и фолиа.. – Заваряване на PVC подове и линоле м. – 401 – Съдържание...
  • Page 402 – Обработка на всякакви термопластични твърди материали от пластмасовата инд стрия. – Деформиране на термопластични пластмаси. – Подс шаване на влажни повърхности. – Активиране и отстраняване на лепила. – Всякакъв вид изс шаващи и нагревателни процеси. Помощ при избор на подходяща заваръчна тел за пластмаса...

  • Page 403: Отстраняване

    разделно събирани и рециклирани, с цел опазване на околната среда. 9. Декларация за съответствие С настоящото STEINEL GmbH декларира, че възд ход вката за горещ възд х HM 2600 E съответства на Директива 2006/42/ЕО Пълният текст на ЕС декларацията за съответствие е достъпен на следния интернет адрес: www.steinel.de...

  • Page 404: Гаранция От Производителя

    10. Гаранция от производителя В ролята ви на к п вач разполагате със законови права спрямо продавача. Ако тези права съществ ват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно ф...

  • Page 405: Технически Данни

    11. Технически данни – Връзка с мрежата: 220 – 230 V, 50/60 Hz – Мощност: 2.300 W – Tемперат ра: 50 – 620 °C, рег лиране на 9 нива – Количество възд х: 230 – 500 l/ min, регулиране на 9 нива –...
  • Page 406 内容 关于本文件 一般性安全提示 设备要素 调试 维护 维修 应用 废弃物处理 一致性声明 10. 制造商保修 11. 技术参数...

  • Page 407: 关于本文件

    1. 关于本文件 – 版权所有。未经我方批准禁止翻印或摘录。 – 保留技术更改的权利。 危险警示！ 警告因环境影响而造成的危害！ 警告有毒气体和点火危险！ 警告电流危险！ 2. 一般性安全提示 不遵守使用说明书 会发生危险！ 本说明书中包含安全使用设备的重要信息。其中特别指 出潜在的风险。不遵守使用说明可导致死亡或严重的人 身伤害。 • 请仔细阅读使用说明。 • 遵守安全提示。 • 存放在随时可用的位置。 使用电动工具时，必须遵守以下基本安全措施，以防止触 电、受伤和起火。 如果不小心操作设备，可能会导致火灾或人员受伤。调试 前请检查设备是否有损坏（电源连接线、外壳等），如有 损坏请勿操作。请勿在无人看管的情况下操作设备。儿童 应有人看管，确保他们不会玩弄设备。 – 407 – 内容...
  • Page 408 初始调试 首次使用时可能会冒烟。烟雾是由加热器的绝缘箔在首次 使用时受热释放出的粘合剂造成的。设备应放在底座上， 以确保烟雾迅速排出。首次使用时，工作区应通风良好。 释放的烟雾不会对人体造成伤害！ 警告因环境影响而造成的危害！ • 不要将电动工具暴露在雨中。 请勿在潮湿或潮湿环境 中使用电动工具。 • 在易燃物附近使用设备时要小心。 • 不要长时间瞄准同一位置。 • 请勿在有爆炸性气体的环境中使用。 • 热量会传导到被覆盖的可燃材料上。 警告电流危险！ • 避免身体接触接地部件，如管道、散热器、灶具、冰 箱。 • 设备运行时不要无人看管。 安全存放工具 • 使用完毕后，将设备放在站立面上，待其冷却后再打 包。 • 未使用的工具必须存放在干燥、上锁的房间内，儿童接 触不到的地方。 • 岁及以上儿童和体力、感官或智力不佳或缺乏经验和 知识的人员可以使用本设备，但他们必须接受过有关 以安全方式使用本设备的监督或指导，并了解所涉及 的危险。 • 儿童不得玩弄设备。 • 儿童不得在无人监护的情况下进行清洁和用户维护。 不要让工具超负荷工作！ • 在规定的性能范围内，您可以更好、更安全地工作。 • 不要用电缆携带工具，也不要用工具将插头从插座中 – 408 – 内容...
  • Page 409 拔出。 • 防止电缆受热、沾油和边缘锋利。 警告有毒气体和点火危险！ • 为了您自身的安全，只能使用操作说明书中指定的或工 具制造商推荐或指定的附件和附加装置。 • 使用操作说明书或目录中建议以外的工具或附件可能会 对您造成人身伤害的风险。 只能由合格的电工进行维修 • 本电动工具符合相关安全规定。 • 只能由合格的电工进行维修，否则可能会对操作者造 成意外。 – 409 – 内容...

  • Page 410: 设备要素

    3. 设备要素 1 不锈钢通风管 2 金属保护管 3 进风口（包括微粒粉尘过滤器） 4 为防滑设计的软外罩 5 塑料保护管 6 可负载的橡胶电缆 7 开关键 8 调节轮（温度设置） 9 符合人体工学的软握把 10 可更换电源线 – 410 – 内容...
  • Page 411 配件 圆喷嘴 5 mm 圆形喷嘴 10 mm 圆形喷嘴 5 mm, 加长的 斜面喷嘴 20 x 2 mm 斜面喷嘴 20 x 2 mm, 直线类型 斜面喷嘴 40 x 2 mm 斜面喷嘴 30 x 2 mm 斜面喷嘴 40 x 2 mm, 穿孔的 扁平喷嘴 60 x 2 mm 用于沥青 压辊 50 mm 压辊 40 mm 压辊 35 mm 压辊 28 mm 计划剪刀 槽修复 焊靴 类 型 快速焊嘴 3 mm 快速焊嘴 4 mm 快速焊嘴 5 mm 快速焊嘴 3 mm, 带细通风口 快速焊嘴 4mm, 带细通风口 快速焊嘴 5mm, 带细通风口 焊接反射喷嘴 反射喷嘴 20 mm 反射喷嘴 35 mm 筛子反射器喷嘴 35 x 20 mm 筛子反射器喷嘴 50 x 35 mm 壳反射器喷嘴 为了您的安全: 该设备配备了一个热保护装置. 超负荷工作时，热熔断路器将完全关闭设备. – 411 – 内容...
  • Page 412 4. 调试 请注意：与加工物件的距离取决于物件材料以及所采用的 加工方式。使用前请您务必进行空气量测试和温度测试。 使用作为配件的可插拔喷嘴组（参见封面上的配件页）， 可以使热风精确控制点或面的操作。 喷嘴温度极高，更换时须小心！将热风机作为立式设备 使用时，请注意其放置状态应稳固防滑，并应确保底台 干净。 启动过程产生短时间的电压下降。当电源条件不利时可 损害其它设备。当电源阻抗小于0.35欧姆时预计应该不会 产生干扰。 打开时电压会短暂降低。如果电网条件不合 适，可能会造成其他设备损伤。电阻小于0.35欧姆时不会 造成故障。 1. 调试 设备通过开关键 来控制手柄背面的开关。调节轮 用于控制温度和空气量以及风扇转速。 2. 温度设置 通过在带有显示屏的操作面板中对调节轮进行操作，温度 可以在 50 - 620 摄氏度之间进行调节。实际温度在排放 管出口处测量。调节轮用于调节温 并可设置为 9 个不 同的温度等级。 如需重新设置温度，则仅需重新移动调节轮，即可轻松升 高或降低数值。热风机关闭后会保留最后设置的数值。 – 412 – 内容...
  • Page 413 5. 维护 微尘过滤器 HM 2600 E附带一个微粒粉尘过滤器。 安装时，松开进风 口并装入过滤器。清洁时（用压缩空气），松开螺栓(A)， 取下护板，取出过滤器。 – 413 – 内容...
  • Page 414 6. 维修 更换电缆 如果电源线损坏，无需打开外壳即可轻松将其更换： 重要! 断开设备的电源。 1. 松开 螺钉 ，并取下 盖板 。 2. 松开 拉力解除装置 。 3. 松开 电源接线端 。 4. 拔出l 电缆 。 5. 插入新的电缆并按照相反顺序 （1. 首先拧紧第一个电源接线端等）重新固定。 – 414 – 内容...
  • Page 415 更换供暖设备 插入HM 2600 E 供暖设备并且通过几个手柄进行更换。 1. 重要！断开设备的电源。 2. 拧下保护管螺丝 。 3. 移除保护管 。 – 415 – 内容...
  • Page 416 4. 拧下通风管末端的四个螺丝 。 5. 取下供暖设备并更换新的供暖设备 。 6. 重新拧紧供暖设备 。 7. 拧紧保护管 。 其他功能 重新启动保护 供电中断后，重新启动保护会阻碍热风机的意外启动。仅 通过开关键的重新按入 可以使热风机再次投入使用。 – 416 – 内容...
  • Page 417 7. 应用 下面我们将向您展示 STEINEL 热风机的一些应用。 - 沥青焊接。 - 防水布和薄膜焊接。 - PVC 地板衬垫和油毡焊接。 - 塑 料及容器制造中的热塑性硬性材料的加工。 - 热塑性塑料的变形。 – 417 – 内容...
  • Page 418 - 烘干潮湿表面。 - 粘合剂及热熔胶的活化和脱落 - 所有种类的烘干和预热过程 焊接合成材料时的正确焊条选择帮助 材质 / 应用种类 / 识别特征 – 硬 PVC / 管道、匹配件、板材、建筑型材，技术成型件 焊接温度为 300 °C / 在火焰中烧焦， 气味刺鼻， 咔 哒声 – 硬 PE (HDPE) 聚乙烯 / 托盘、框、罐、, 绝缘材料、管 道焊接温度为 300 °C / 淡黄色火焰，, 滴落后继续燃 烧，闻起来像 熄灭的蜡烛；咔哒声 – PP 聚丙烯 / HT 排水管、座椅套、 包装、汽车部件 焊接温度为 250 °C / 带有蓝色焰心的浅色火焰， 滴落后继续燃烧， 气味刺鼻；咔哒声 – ABS / 汽车部件、设备外壳、箱子 焊接温度为 350 °C / 黑色浓烟， 气味甜； 咔哒声 – 418 – 内容...

  • Page 419: 废弃物处理

    8. 废弃物处理 必须将电器、配件和包装采用可回收的环保方式处理。 不得将电子设备投入生活垃圾！ 仅针对欧盟国家： 根据适用的关于废旧电子设备和电子元件欧盟指令及其在 国家法律中的实施规则，必须将无法再使用的电子设备分 开收集在一起并根据环保要求寻求再次利用。 9. 一致性声明 STEINEL GmbH 特此声明，热风机 HM 2600 E 符合欧盟指 令 2006/42/EC 的要求： www.steinel.de – 419 – 内容...

  • Page 420: 制造商保修

    10. 制造商保修 作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质 保声明而缩短或任何限制。我们为施特朗专业传感器产 品的完好性能和正常功能提供 5 年质保。我们保证此产 品不含材料、生产和结构方面的缺陷. 我们保证所有电子 部件和电缆的功能可靠性以及所使用的材料及其表面无 任何缺陷。 质保索赔: 如需提出产品索赔，则请您将完整的原始购买凭证（必须 包含购买日期和产品名称的说明）自费邮寄给您的经销商 或直接邮寄给我们：Rm. 25A Huadu Mansion, No. 828- 838 Zhangyang Road, 200122 Shanghai, PR China 。 为此，建议您妥善保存购买凭证，直至质保期到期。施特 朗对寄回过程中的运输费用和风险不承担任何责任。质保 索赔的相关信息请参见我们网站的主页 www.steinel.cn 如果您对质保或产品有任何疑问，敬请垂询：服务热线 +86 21 5820 4486。 年 厂商质保 – 420 – 内容...

  • Page 421: 技术参数

    11. 技术参数 – 电源连接: 220-230 V, 50/60 Hz – 功率: 2,300 W – 温度: 50 - 620 ℃，可调节 9 个级别 – 空气量: 230 - 500 l/min，可调节 9 个级别 – 气压: 3,000 Pa – Ø 通风管: 30mm， 使用专业喷嘴 – 发动机使用寿命: 大约 10,000 小时 – 供暖设备使用寿命: 大约 800 小时 – 余热指示灯: 是 – 电源线: H07 RN-F 2X1 3,0M – 防护等级: – 热熔断路器: 是 – 发射声压级: ≤ 70dB (A) –...
  • Page 422 Содержание Об этом документе Элементы устройства Ввод в эксплуатацию Техническое обслуживание Ремонт Приложения Утилизация Сертификат соответствия Гарантия производителя Технические данные...

  • Page 423: Общие Указания По Технике Безопасности

    1. Об этом документе – Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, которые сл жат техническом прогресс . Предупреждение об опасностях! Предупреждение об опасностях, связанных с воздействием окружающей среды! Предупреждение...
  • Page 424 При неосторожном обращении с прибором может возникн ть пожар или пострадать человек. Перед вводом в экспл атацию проверьте прибор на наличие повреждений (сетевой кабель, корп с и т.д.) и не включайте прибор, если он поврежден. Не польз йтесь прибором без присмотра. Дети должны находиться под присмотром, чтобы...
  • Page 425 • Не оставляйте прибор без присмотра во время его работы. Надежно храните инструменты. • После использования поставьте прибор на стояч ю поверхность и дайте ем остыть, прежде чем бирать его. • Неиспольз емые инстр менты должны храниться в с хом, закрытом помещении, недост пном для детей. •...
  • Page 426 • Использование инстр ментов или принадлежностей, отличных от рекомендованных в инстр кции по экспл атации или в каталоге, может представлять опасность пол чения травм. Ремонт должен выполнять только квалифицированный электрик • Этот электроинстр мент соответств ет действ ющим нормам безопасности. •...
  • Page 427 3. Элементы устройства 1 Стальное выходное сопло 2 Металлическая защитная тр бка 3 Возд хозаборник (вкл. фильтр для мелкой пыли) 4 Мягкая отделка для защиты от скольжения 5 Пластиковая защитная тр бка 6 Резиновый кабель, выдерживающий нагр зки 7 Переключатель ВКЛ./ВЫКЛ. 8 Pег...
  • Page 428 Аксессуары Насадка кр глого сечения 5 мм Насадка кр глого сечения 10 мм Насадка кр глого сечения 5 мм, длиненная Плоская согн тая насадка 20 x 2 мм Плоская согн тая насадка 20 x 2 мм, прямая Плоская согн тая насадка 40 x 2 мм Плоская...

  • Page 429: Ввод В Эксплуатацию

    4. Ввод в эксплуатацию Пожалуйста, учтите: расстояние межд обрабатываемым предметом и инстр ментом зависит от вида материала и вида обработки. Перед началом работы рекоменд ется произвести тест относительно потока возд ха и температ ры! С помощью входящих в комплект насадок (см. перечень принадлежностей на...
  • Page 430 Для новой становки температ ры след ет просто снова переместить pег лировочное колесо, чтобы повысить или понизить значение. После выключения термовозд ход вки сохраняется последнее становленное значение температ ры. – 430 – Содержание...

  • Page 431: Техническое Обслуживание

    5. Техническое обслуживание Фильтр для мелкой пыли К HM 2600 E прилагается фильтр для мелкой пыли Для монтажа снять возд хозаборник и вложить фильтр. Для очистки (сжатым возд хом) выкр тить винты (a), снять плафон, снять фильтр. – 431 –...
  • Page 432 6. Ремонт Смена электрического шнура Поврежденный электрический шн р можно сменить, не разбирая корп с. Внимание! Инстр мент отсоединить от электрической сети. 1. Выкр тите винт и снимите колпачок 2. Раскр тите зажимн ю скоб 3. Раскр тите зажимы электрического провода 4.
  • Page 433 Смена нагревательного элемента Нагревательный элемент инстр мента HM 2600 Е закреплен так, что его замена не составляет тр дностей. 1. Важно! Инстр мент отсоедините от электрической сети. 2. Выкр тите винты из защитного тр бчатого кож ха 3. Удалите защитный тр бчатый кож х –...
  • Page 434 4. Выкр тите 4 винта, расположенных на конце выходного сопла 5. Удалите нагревательный элемент и замените его новым 6. Нагревательный элемент снова закр тите винтами 7. Защитный кож х снова закр тите винтами Дополнительные функции Защита от повторного включения Защита от повторного включения не доп скает сл...
  • Page 435 7. Приложения Ниже мы приводим некоторые области применения возд ход вок горячего возд ха STEINEL. – вероятно, вам сраз же прид т на м дальнейшие примеры применения. – Сварка бит ма. – 435 – Содержание...
  • Page 436 – Сварка напольных ПВХ-покрытий и линоле ма. – Обработка всех термопластичных твердых материалов в производстве пластиков и емкостей. – Формование термопластичных пластмасс. – Прос шивание влажных поверхностей. – Активация и растворение клеев и термоклеев. – Любые процессы с шки и разогрева. Помощь...

  • Page 437: Сертификат Соответствия

    экологичн ю вторичн ю переработк . 9. Сертификат соответствия STEINEL GmbH настоящим заявляет, что возд ход вка горячего возд ха HM 2600 E соответств ет Директиве 2006/42/EC Полный текст Декларации о соответствии ЕС дост пен по след ющем адрес в Интернете: www.steinel.de...

  • Page 438: Гарантия Производителя

    гарантия не сокращает и не ограничивает их. Мы предоставляем Вам 5-летнюю гарантию на без пречные характеристики и надлежащ ю работ вашего сенсорного изделия STEINEL Professional. Мы гарантир ем, что это изделие не имеет дефектов материала, констр кции и производственного брака. Мы гарантир ем работоспособность всех...

  • Page 439: Технические Данные

    11. Технические данные – Сетевое подключение: 220 – 230 В, 50/60 Гц – Мощность: 2.300 Вт – Температ ра: 50 – 620 °C, регулируется на 9 уровнях – Поток возд ха: 230– 500 л/мин., регулируется на 9 уровнях – Давление возд ха 3.000 Па...
  • Page 440 – 440 –...
  • Page 441 – 441 –...
  • Page 442 – 442 –...
  • Page 443 – 443 –...
  • Page 444 STEINEL GmbH STEINEL Vertrieb GmbH Dieselstraße 80-84 Dieselstraße 80-84 33442 Herzebrock-Clarholz 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 Tel: +49/5245/448-188 www.steinel-tools.de www.steinel.de Contact www.steinel.de/contact Contact www.steinel.de/contact...
