Eller EL25SN Operating Instructions Manual

Hand pallet truck
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
GB

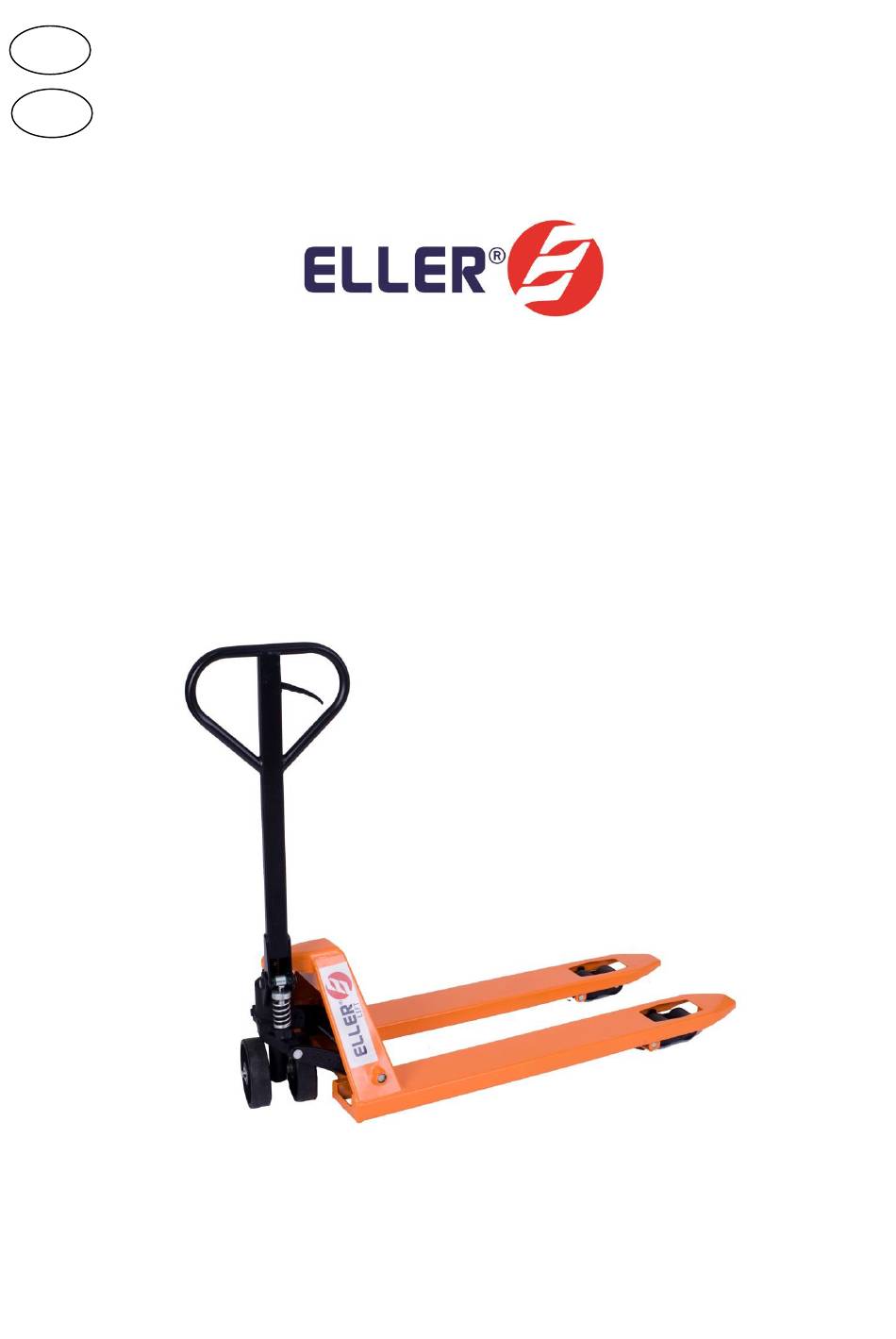

OPERATING INSTRUCTIONS
GEBRUIKSAANWIJZING
NL
NOTE: Owner and operator must read and understand this instruction manual
before using the hand pallet truck.
N.B.: Eigenaar en gebruiker moeten deze instructies voor gebruik van de
handpallettruck lezen en begrijpen
Hand pallet truck
EL25SN, EL25KN,
EL20SN, EL30ZN
Capacity: 2t – 3t

Advertisement

loading
Need help?

Need help?

Do you have a question about the EL25SN and is the answer not in the manual?

Questions and answers

Summary of Contents for Eller EL25SN

  • Page 1 OPERATING INSTRUCTIONS GEBRUIKSAANWIJZING Hand pallet truck EL25SN, EL25KN, EL20SN, EL30ZN Capacity: 2t – 3t NOTE: Owner and operator must read and understand this instruction manual before using the hand pallet truck. N.B.: Eigenaar en gebruiker moeten deze instructies voor gebruik van de...
  • Page 2 THANK YOU FOR SELECTING THE ELLER® HAND PALLET TRUCK! NOTE: All of the information reported herein is based on data available at the moment of printing. We reserves the right to modify our own products at any moment without notice and incurring in any sanction.
  • Page 3  Repair works on ELLER® hand hoists shall only be carried out by the manufacturer or an instructed repair shop respectively by using ELLER® spare parts.  Do not use the pallet truck if there is a risk that the pallet truck and load may fall down e.g.
  • Page 4 1. Pull down the lever to the lifting position (see fig. 2) 2. Pass the adjusting nut (59), adjusting bolt (58) and chain (60) assembly through the hole of axle (46) with your hand. Insert the handle onto the pump piston (1), then use a hammer to insert the axle with hole (46) into the hydraulic pump and handle from the right to the left.

  • Page 5: Maintenance

    If however they have been changed, you can adjust according to the following step: 1. If the forks elevate while pumping in the DRIVE position, turn the adjusting nut (59) on the adjusting bolt (58) clockwise until pumping action does not raise the forks and the DRIVE position functions properly.
  • Page 6 VI. Trouble shooting Trouble Cause Fixing methods The forks cannot be The hydraulic oil is not enough. Pour in the oil. lifted to the max. height The forks cannot be - Without hydraulic oil. - Fill in the oil. lifted up. - The oil has impurities.
  • Page 7 BEDANKT VOOR HET AANSCHAFFEN VAN DE ELLER® HANDPALLET TRUCK! N.B.: Alle informatie in deze handleiding is gebaseerd op gegevens zoals deze bekend waren op moment van drukken. We behouden ons het recht voor om op ieder moment en zonder kennisgeving vooraf onze eigen producten aan te passen.
  • Page 8  NOOIT de waarschuwingsinstructies/sticker verwijderen.  ALLEEN door geschoolde en geautoriseerde personen mogen reparaties aan ELLER® palletwagens met onderdelen van ELLER® worden uitgevoerd.  NOOIT de handpallettruck gebruiken indien er een mogelijkheid is om dat de handpallettruck en/of last naar beneden kan vallen.
  • Page 9 1. Controlehendel in de RAISE stand plaatsen (zie fig. hier beneden.) 2. Voer de ketting (60), bout (58) en moer (59) met de hand door het gat in de as (46) Plaats de hendel op de zuigerpomp (1). Gebruik daarna een hamer op de as met gat (46) in de hydraulische pomp en hendel te positioneren.
  • Page 10 Indien de posities onverhoopt veranderd zijn, kan dit op de volgende manier aangepast worden: Wanneer de vorken omhoog gaan bij het pompen in de DRIVE-positie, moet de stelmoer (59) op de stelbout (58) met de klok mee gedraaid worden totdat bij het pompen de vorken niet meer omhoog gaan en de DRIVE-functie goed werkt.
  • Page 11 VI. Probleemoplosser Probleem Oorzaak Oplossing De vorken kunnen niet Er zit te weinig hydraulische Vul de olie bij. omhoog tot de olie in het systeem. maximale hoogte. De vorken gaan niet - Te weinig hydraulische olie. - Vul de olie bij. omhoog.
  • Page 12 Exploded view / Explosie tekening...
  • Page 13 Spare parts list / Onderdelenlijst Description Omschrijving Description Omschrijving 1 Plunger piston Zuigerpomp 42 Spring Veer Dust Seal Ø18 - Ø26 - 4/6 Stofring 43 Ball housing Kogelhuis 3 O-ring Ø17.8 x 2.4 O-ring 44 Steel Ball Ø5 Stalen bal 4 Back-up ring Ø18 x Ø22 x 1.25 Extra ring 45 Handle Trekstang...

  • Page 14: Declaration Of Conformity

    Herewith we, Louis Reyners, declare that the following products from construction year 2013: Product: Intern transport Type: ELLER® hand pallet truck type EL25SN, EL25KN, EL30ZN and EL20SN in safe working load range 2t - 3t Serial no.: Serial numbers for the individual capacities are registered in the ERP-system of Louis Reyners B.V.

This manual is also suitable for:

El25knEl20snEl30zn
