Summary of Contents for NSD 1705-00145

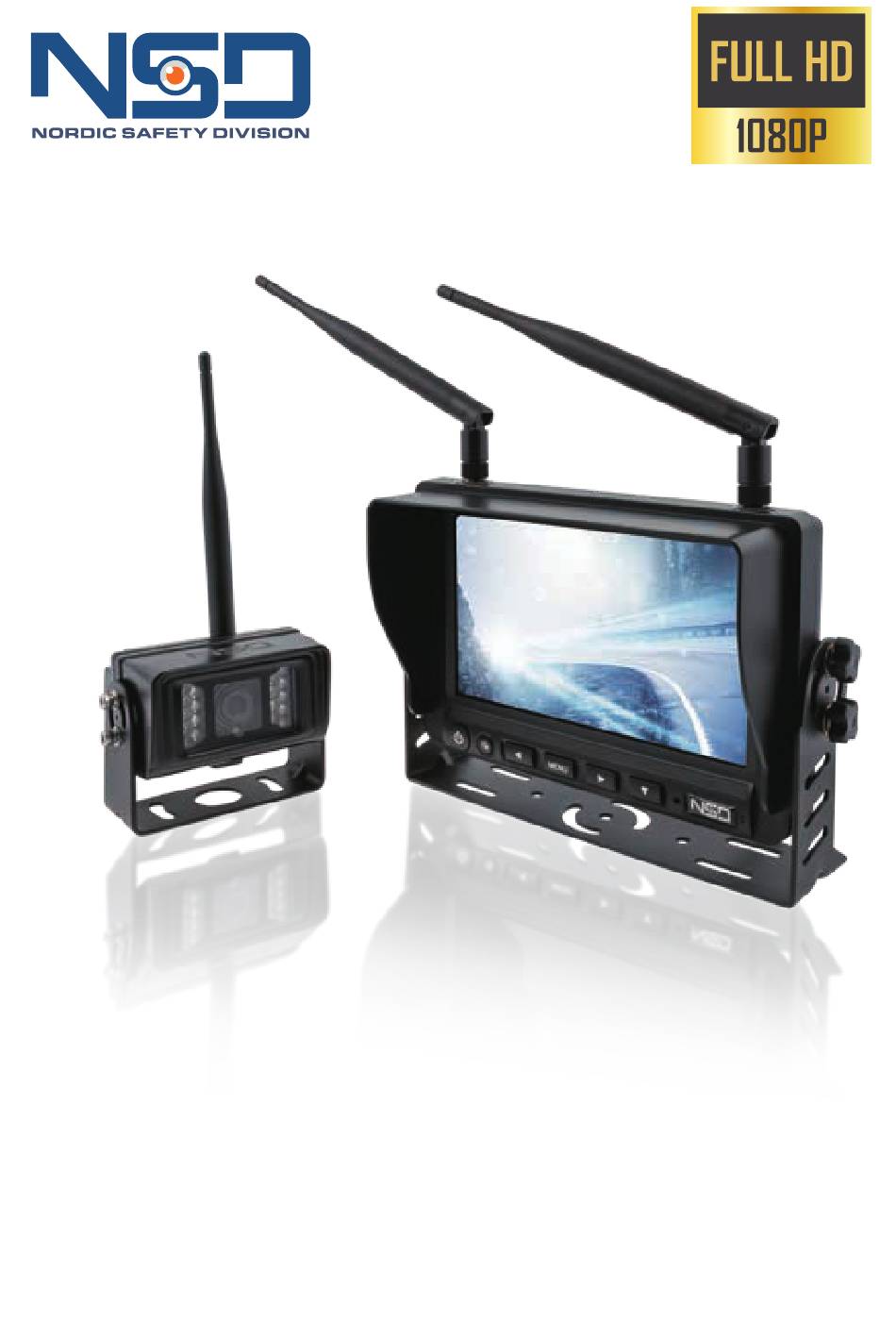

- Page 1 FULL HD WIRELESS REVERSE CAMERA SYSTEM 7 INCH SCREEN • CAMERA WITH IR LEDS 1705-00145...
- Page 2 Monitorin koko / Monitor size / Bildskärmens mått (mm) 200,5 Kameran koko / Camera size / Kamerans mått (mm) Full HD 1080P 70,5 mm 70,5 mm 107 mm 91,5 mm 54 mm 91,5 mm 36 mm Muut varusteet / Accessories / Tillbehör Aurinkosuojus U-mallinen kannatin Shading Cap...
-
Page 3: Järjestelmän Ominaisuudet
Järjestelmän ominaisuudet • Digitaalinäyttö on 7-tuumainen, LCD-teräväpiirtonäyttö (1024 x 600) joka on tehty hyvin lämpötilavaihteluja kestävästä ABS-PC muovista. • Näytön jännitealue on laaja välillä DC 11–32 V. Kyseistä jänniteväliä käytetäänkin yleisesti ajoneuvojen ja koneiden sähköjärjestelmissä. • Näytön sisäänrakennetussa virtalähteessä on käänteisen napaisuuden suoja, jotta käyttäjän tekemät kytkentävirheet eivät vaurioittaisi laitetta. - Page 4 Näytön tekniset tiedot Näyttölaite Langaton 1080P Full HD LCD -värimonitori LCD-näytön koko 7" Resoluutio 1024×(RGB)×600 Katselukulma (VO/YA) V/O: 85 Y/A: 85 Kontrastisuhde 800:1 LEDin kirkkaus (cd/m2) Vasteaika (ms) Huippujännite DC 12+87 V / 400 ms Käyttölämpötila -20~+70 °C Varastointilämpötila -30~+80 °C Syöttövirta DC 11~32 V Mitat ( P x L x S)
- Page 5 Kameran tekniset tiedot Langaton kamera FULL HD 1080P Kennotyyppi 1080P, 1/2.8 SONY Vastaanottoherkkyys 18dBm Pikselit 1920x1080 px Infrapunatoiminto Automaattinen Vedenkestävyys IP69K Käyttöjännite 11~32V DC Katselukulma 120° Käyttölämpötila -20~+60 °C Varastointilämpötila -30~+80 °C Seisminen luokitus Mitat 107 x 70,5 x 75 mm Näytön valikon käyttöohjeet Paritus Kuva-asetukset...
- Page 6 3) Kuvan kääntö: Valitse neljän kanava-asetuksen (CAM1/CAM2/CAM3/CAM4) väliltä minkä kanavan kuvaa käännät: Normaali kuva, peilikuva, pystysuoraan käännetty kuva ja pystysuoraan käännetty peilikuva. Oletuksena kuva: Ei peilattu. 4) Monikuvavalinnan asetukset: 1. Valitse näytettävä kuvaruutu vaihdettaessa monikuvanäyttöön. SPLIT-1/2 SPLIT-3/4 SPLIT 234 Valitse viidestä kuvatilasta: 1/2 kaksi kuvaa, 3/4 kaksi kuvaa, 2/3/4 kolme kuvaa, 1/2/3/4 neljä...
-
Page 7: System Characteristics
System characteristics • Car Monitor uses a 7-inch 1024x600 high-resolution LCD display. The car Monitor case is made of high temperature resistant ABS+PC material. • Monitor wide range voltage input DC11V-32V, widely used for safety monitoring of various vehicles and mechanical equipment. -
Page 8: Installation Instruction
Display technical parameters Color LCD 1080P Full HD Monitor size 7" Resolution 1024×(RGB)×600 Viewing angle (LR/UD) L/R: 85 U/D: 85 Contrast 800:1 LED backlight (cd/m2) Response time (ms) Load dump DC 12+87 V / 400 ms Operating temperature -20~+70 °C Storage temperature -30~+80 °C Input power... - Page 9 Camera technical parameter Wireless camera FULL HD 1080P Image sensor 1080P, 1/2.8 SONY Transmitted power 18dBm Effective Pixels 1920x1080 px IR-function Automatic switching Waterproof class IP69K Viewing angle 120° Operating Voltage 11~32V DC Operating Temperature -20~+60 °C Storage Temperature -30~+80 °C Shock-proof class Size 107 x 70,5 x 75 mm...
- Page 10 3) Image Flip: Set the four states of the CAM1/CAM2/CAM3/CAM4 channel image: Positive image, mirror image, vertical flip image and vertical flip mirror. Default state: Not mirrored. 4) Multi Screen Mode Display Settings: 1. Set the screen to be displayed when switching to multi-screen. SPLIT-1/2 SPLIT-3/4 SPLIT 234...
- Page 11 Systemegenskaper • Den digitala trådlösa fordonsmonitorn har en 7-tums LCD-skärm med hög upplösning (1024x600) och är tillverkad av högtemperaturbeständigt ABS-material. • Monitorn stöder ett brett spänningsintervall på DC 8V-32V, vilket är lämpligt för säkerhetsövervakning av fordon och maskiner. • Med inbyggd 2,4G trådlös mottagning når den upp till 200 meter i öppet område. •...
- Page 12 Tekniska parametrar för monitorn: Visningsenhet 1080P Full HD LCD -värimonitori LCD-skärmens storlek 7" Upplösning 1024×(RGB)×600 Bildvinkel (H/V, U/N) H/V: 85 U/N: 85 Kontrast 800:1 LED-ljusstyrka (cd/m2) Svarstid (ms) Belastning DC 12+87 V / 400 ms Driftstemperatur -20~+70 °C Förvaringstemperatur -30~+80 °C Inspänning DC 11~32 V Mått (L x B x H)
-
Page 13: System Installation
Systeminstallation Trådlös monitor Trådlös kamera Röd - Ström källa Svart - Jordkabel Brun - Avtryckare kabel 1 Gul - Avtryckare kabel 2 Vit - Avtryckare kabel 3 Blå - Avtryckare kabel 4 Röd - Ström källa Svart - Jordkabel DC 8~32V DC: 11-32V Kamerans tekniska parametrar Trådlös kamera... - Page 14 Instruktioner för hantering av monitormenyn Kodparning Image Bildvändning Multiskärms visningsläge Bildinställningar inställningar Systeminställningar Automatisk Guidelinjer Videoinställningar Uppspelning Växling 1) Kodparning: Gå in i menyn och välj alternativet för kodparning. Tryck på bekräftelseknappen för att starta parningsprocessen. På skärmen visas att kodparning pågår. En nedräkning på...
- Page 15 5) System Settings: 2021/04/16 18:00:00 För att konfigurera de övergripande systeminställningarna, följ dessa steg: 1. Växla mellan NTSC och PAL: Du kan välja vilket videoformat som ska användas, beroende 2Q 3Q 4Q på standarden i ditt land eller region. Standardinställningen är NTSC. 2.
- Page 16 Importer / Maahantuoja / Importør / Importør / Importör: Startax Finland Oy, Kannistontie 138, 338800 Lempäälä, Finland - Tel. +358 (0)3 275 050 - www.startax.net...
