FULL HD WIRED
REVERSE CAMERA SYSTEM
7 INCH SCREEN • CAMERA WITH IR LEDS
1705-00143

Advertisement

loading
Need help?

Need help?

Do you have a question about the 00143 and is the answer not in the manual?

Questions and answers

Summary of Contents for NSD 00143

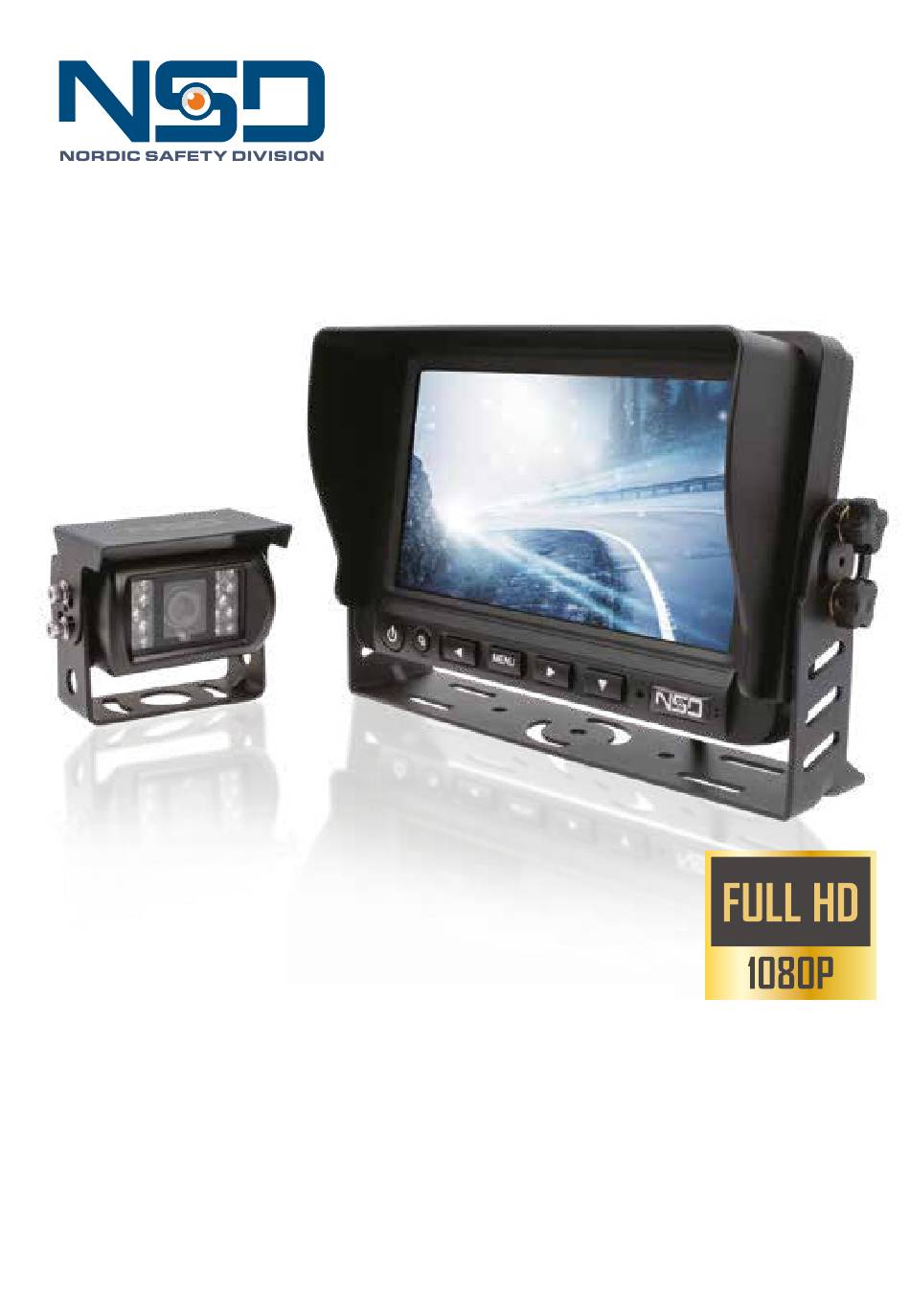

  • Page 1 FULL HD WIRED REVERSE CAMERA SYSTEM 7 INCH SCREEN • CAMERA WITH IR LEDS 1705-00143...
  • Page 2 Monitorin koko / Monitor size / Bildskärmens mått (mm) 200,5 Kameran koko / Camera size / Kamerans mått (mm) Full HD 1080P ∅ 75,5 Muut varusteet / Accessories / Tillbehör U-mallinen kannatin Aurinkosuojus U-Shaped bracket Shading Cap U-fäste Solskärm HD-jatkojohto 15 m Ruuvit HD-Extension Cord 15 m Screws...
  • Page 3: Järjestelmän Ominaisuudet

    Järjestelmän ominaisuudet • Digitaalinäyttö on 7-tuumainen, LCD-teräväpiirtonäyttö (1024 x 600) joka on tehty hyvin lämpötilavaihteluja kestävästä ABS-PC muovista. • Näytön jännitealue on laaja välillä DC 11–32 V. Kyseistä jänniteväliä käytetäänkin yleisesti ajoneuvojen ja koneiden sähköjärjestelmissä. • Näytön sisäänrakennetussa virtalähteessä on käänteisen napaisuuden suoja, jotta käyttäjän tekemät kytkentävirheet eivät vaurioittaisi laitetta.
  • Page 4 Näytön tekniset tiedot Näyttölaite 1080P Full HD LCD -värimonitori LCD-näytön koko 7" Resoluutio 1024×(RGB)×600 Katselukulma (VO/YA) V/O: 85 Y/A: 85 Kontrastisuhde 800:1 LEDin kirkkaus (cd/m2) Vasteaika (ms) Huippujännite DC 12+87 V / 400 ms Käyttölämpötila -20~+70 °C Varastointilämpötila -30~+80 °C Syöttövirta DC 11~32 V Mitat ( P x L x S)
  • Page 5 Näytön valikon käyttöohjeet PICTURE PIC MODE SYS SETTING 1. PICTURE PICTURE Brightness (Kirkkaus): Näytön kirkkauden voi asettaa välille 0~100 painamalla ◄/► -painiketta. Oletusarvo on 50. BRIGH Contrast (Kontrasti): Näytön kontrastia voi säätää välillä 0~100 CONTR painamall◄/► -painiketta. Oletusarvo on 50. SATUR Saturation (Kylläisyys): Näytön värikylläisyyttä...
  • Page 6 Järjestelmän asennuskaavio AHD2 heräte (sininen) AHD1 heräte (valkoinen) GND-(musta) VIRTA-(punainen) VIRTA: DC11-32V Henkilöautot Kuorma-autot Matkailuautot ja Linja-autot Raskaat Työkoneet Maatalouskoneet Trukit katumaasturit kuorma-autot...
  • Page 7: System Characteristics

    System characteristics • Car Monitor uses a 7-inch 1024x600 high-resolution LCD display. The car Monitor case is made of high temperature resistant ABS+PC material. • Monitor wide range voltage input DC11V-32V, widely used for safety monitoring of various vehicles and mechanical equipment.
  • Page 8 Display technical parameters Color LCD 1080P Full HD Monitor size 7" Resolution 1024×(RGB)×600 Viewing angle (LR/UD) L/R: 85 U/D: 85 Contrast 800:1 LED backlight (cd/m2) Response time (ms) Load dump DC 12+87 V / 400 ms Operating temperature -20~+70 °C Storage temperature -30~+80 °C Input power...
  • Page 9 Display menu operation instructions PICTURE PIC MODE SYS SETTING 1. PICTURE PICTURE BRIGH : The brightness of the display can be adjusted from 0 to 100 bytes, press the ◄/► key to adjust, Default value 50 BRIGH CONTR : Can be set to adjust the display contrast 0~100 bytes, CONTR press ◄/►...
  • Page 10 System installation AHD2 remote control (blue) AHD1 remote control (white) GND-(black) POWER-(red) POWER: DC11-32V Sedan Truck RV / SUV Bus / School Bus Heavy Truck Engineering car Agricultural Forklift machinery...
  • Page 11 Systemegenskaper för fordonsmonitor • Fordonsmonitorn är utrustad med en 7-tums LCD-skärm med hög upplösning (1024x600), vilket erbjuder klar och tydlig bildkvalitet för användaren. • Material: Monitorns hölje är tillverkat av högtemperaturbeständigt ABS+PC-material, vilket säkerställer dess hållbarhet under olika driftsförhållanden. • Spänningsomfång: Monitorn stöder ett brett spänningsintag från DC 11V till 32V, vilket gör den lämplig för säkerhetsövervakning av olika fordon och mekanisk utrustning.
  • Page 12 Avfallshantering En trasig enheten som tagits ur bruk, ska lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Enhetens emballage kan återvinnas tillsammans med pappavfall eller brännas. Tekniska parametrar för monitorn: Visningsenhet 1080P Full HD LCD-skärmens storlek 7" Upplösning 1024×(RGB)×600 Bildvinkel (H/V, U/N) H/V: 85 U/N: 85...
  • Page 13 Beskrivning av display knapp MENU ① ② ③ ④ ⑤ ⑥ Strömknapp (POWER): Används för att slå på eller stänga av monitorn. När strömmen är på lyser ingen lampa, men när monitorn är avstängd lyser en röd lampa. Enkelkanalsväxlingsknapp: Denna knapp används för att växla mellan AHD1/AHD2 enkelkanals skärmdisplay.
  • Page 14 Instruktioner för hantering av monitormenyn PICTURE PIC MODE SYS SETTING 1. BILD (PICTURE) PICTURE Ljusstyrka (BRIGH): Ljusstyrkan på skärmen kan justeras från 0 till 100 enheter. Använd ◄/►-knapparna för att justera. Standardvärdet är 50. BRIGH Kontrast (CONTR): Kontrasten på skärmen kan justeras från 0 till 100 enheter. CONTR Använd ◄/►-knapparna för att justera.
  • Page 15 Kamerans tekniska parametrar Sensor typ HD 1080P, 1/2.8 SONY Upplösning 1920x1080 px Skalmaterial Aluminiumlegering IP-klass IP69K Matningsspänning 12V DC Driftstemperatur -20~+60 °C Lagringstemperatur -30~+80 °C Seismiska krav GB/T 2423.56-2018 Standard (Random 5G Vibration) Body Interface 4-Core Aircraft Female Head Systeminstallation AHD2 fjärrkontroll (blå) AHD1 fjärrkontroll (vit) GND-(svart)
  • Page 16 Importer / Maahantuoja / Importør / Importør / Importör: Startax Finland Oy, Kannistontie 138, 338800 Lempäälä, Finland - Tel. +358 (0)3 275 050 - www.startax.net...
