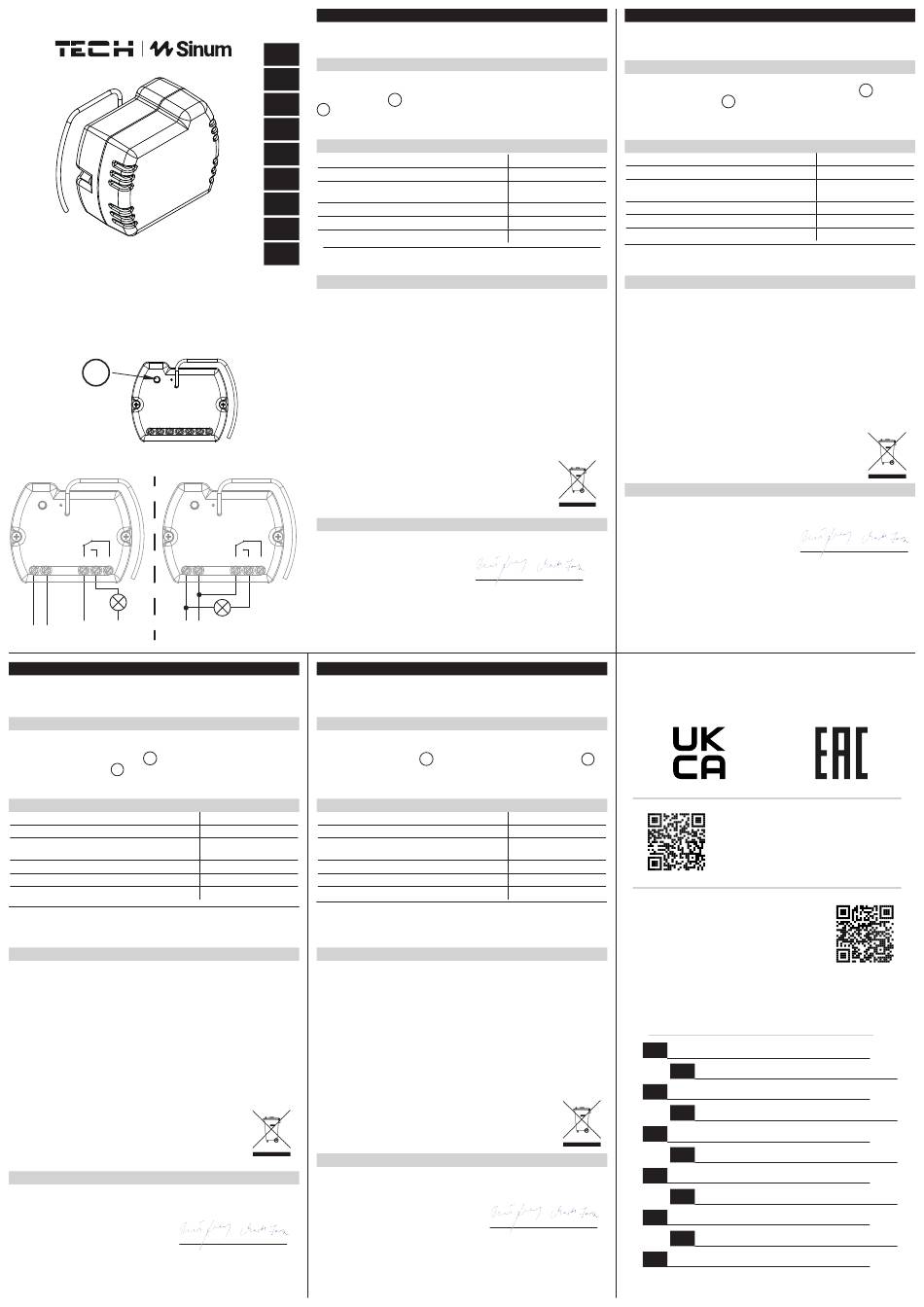

TECH Sinum PPS-01 Manual

PPS-01
www.sinum.eu
1
N L COM NO NC
+ -
N L N L
12/24 12/24
CZ
Modul PPS-01 je elektronické zařízení, které je vybaveno relé s beznapěťovým kontaktem
a může tak ovládat obvody 230V nebo 24V. Modul je určený pro montáž do krabice KU68.
Komunikace mezi modulem a ústřednou Sinum probíhá bezdrátově.
Registrace zařízení k systému sinum
V internetovém prohlížeči napíšeme do adresního řádku adresu ústředny Sinum a
provedeme přihlášení k ústředně. Na hlavním panelu postupně rozklikneme: Nastavení
> Zařízení > Bezdrátová zařízení > + . Následně na bezdrátovém modulu krátce
stlačit registrační tlačítko 1 . Pokud registrace proběhla úspěšně, pak se na
obrazovce objeví odpoví dající zpráva. Dále můžeme změnit název modulu a přiřadit ho
k určité místnosti.
Technické údaje
Napájení
Příkon
Jmenovité zatížení beznapěťového kontaktu Q1
Provozní teplota
Provozní frekvence
Max. vysílací výkon
* Kategorie zátěže AC1: střídavý proud, jednofázová, odporová nebo mírně induktivní
zátěž.
** Kategorie zátěže DC1: stejnosměrný proud, odporová nebo mírně indukční zátěž.
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
užívání zařízení, než je jeho určení vymezené v návodu k použití. Dosah bezdrátových
modulů je závislý na podmínkách, ve kterých zařízení pracuje. Dosah zařízení ovlivňují
stavební konstrukce a materiály. Výrobce si vyhrazuje právo na zlepšování zařízení,
aktualizace programu a dokumentace. Všechna grafická vyobrazení obsažená v
dokumentu mají pouze informativní charakter. Schémata jsou pouze příkladová. Veškeré
změny jsou průběžně aktualizovány na internetové stránce výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení.
Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro
elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické zařízení pod napětím.
Před zahájením jakýchkoliv činností spojených s napájením (připojování vodičů, instalace
zařízení apod.) je třeba se ujistit, že zařízení je odpojené od elektrické sítě. Zařízení není
voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Výrobce Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
tímto prohlašuje, že modul PPS-01 splňuje směrnici Evropského parlamentu
a Rady 2014/53/EU.
Wieprz, 01.10.2023
Paweł Jura
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování
QR kódu nebo na: www.tech-controllers.com/manuals
Moduł PPS-01 to urządzenie elektroniczne wyposażone w przekaźnik beznapięciowy
pozwalający sterować obwodami na 230V lub 24V. Przeznaczony jest do montażu
PL
w puszce elektrycznej. Łączność z Centralą Sinum odbywa się drogą radiową.
EN
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia. W
panelu głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia
bezprzewodowe > + . Następnie na urządzeniu krótko nacisnąć przycisk rejestracji
CZ
1 . Po prawidłowo przeprowadzonym procesie rejestracji na ekranie pojawi się
odpowiedni komunikat. Dodatkowo użytkownik ma możliwość nadania nazwy urządzenia
SK
oraz przypisania go do określonego pomieszczenia.
DE
Napięcie zasilania
HU Maksymalny pobór mocy
Nominalne obciążenie styku beznapięciowego Q1
NL
Temperatura pracy
Częstotliwość pracy
RO
Maksymalna moc nadawania
RU
* Kategoria obciążenia AC1: jednofazowe, rezystancyjne lub lekko indukcyjne obciążenie AC.
** Kategoria obciążenia DC1: prąd stały, obciążenie rezystancyjne lub lekko indukcyjne.
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek
niewłaściwego użytkowania systemu. Wpływ na zasięg mają warunki w jakich pracuje
urządzenie oraz konstrukcja i materiały użyte do budowy obiektu. Producent zastrzega
sobie prawo do udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną
z nimi dokumentacją. Grafiki mają charakter poglądowy i mogą nieco odbiegać od
rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są na bieżąco
aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe
przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń
urządzenia. Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem.
Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie
jest przeznaczone do obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed
dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów,
instalacja urządzenia itd.) należy upewnić się, że urządzenie nie jest podłączone do sieci.
Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych
ze sprzętu elektrycznego i elektronicznego.
Firma Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
niniejszym oświadcza, że moduł PPS-01
jest zgodny z dyrektywą 2014/53/UE.
N L COM NO NC
Wieprz, 01.10.2023
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu
Modul PPS-01 je elektronické zariadenie vybavené beznapäťovým relé, ktoré umožňuje
ovládať 230V alebo 24V obvody. Je určený na inštaláciu do elektrickej krabice.
Komunikácia s centrálnou jednotkou Sinum prebieha prostredníctvom rádiového signálu.
Do prehliadača je potrebné zadať adresu centrálnej jednotky Sinum a následne sa
prihlásiť do zariadenia. Na hlavnej obrazovke kliknite na kartu Nastavenia > Zariadenia
> Bezdrôtové zariadenia > + . Potom krátko stlačte registračné tlačidlo 1 na
zariadení. Po správnom dokončení procesu registrácie sa na obrazovke zobrazí príslušná
správa. Okrem toho môže užívateľ pomenovať zariadenie a priradiť ho ku konkrétnej
miestnosti.
230V ±10% /50Hz Napájanie
1W Príkon
230V AC / 0,5A (AC1)*
Menovité zaťaženie beznapäťového kontaktu Q1
24V DC / 0,5A (DC1)**
5 ÷ 50°C Prevádzková teplota
868 MHz Prevádzková frekvencia
25 mW Max. prenos výkonu
* Kategória záťaže AC1: jednofázová odporová alebo mierne induktívna AC záťaž.
** Kategória záťaže DC1: jednosmerná, odporová alebo mierne induktívna záťaž.
Spoločnosť Tech Sterowniki nezodpovedá za žiadne škody spôsobené nesprávnym
používaním systému. Dosah signálu závisí od podmienok, v ktorých zariadenie pracuje.
Dosah signálu ovplyvňuje aj štruktúra a materiály použité pri stavbe. Výrobca si vyhradzuje
právo vylepšovať zariadenia, aktualizovať softvér a súvisiacu dokumentáciu. Grafika je len
ilustračná a môže sa mierne líšiť od skutočného vzhľadu. Schémy sú príkladové. Všetky
zmeny sú priebežne aktualizované na stránke výrobcu.
Pred prvým použitím zariadenia si pozorne prečítajte nasledujúce predpisy. Nedodržanie
týchto pokynov môže viesť k zraneniu osôb a poškodeniu zariadenia. Inštaláciu zariadenia
musí vykonávať osoba s potrebnou kvalifikáciou. Zariadenie nie je určený pre manipuláciu
deťmi. Elektrické zariadenie pod napätím. Pred vykonávaním akýchkoľvek činností
súvisiacich s napájaním (pripájanie káblov, inštalácia zariadenia a pod.) sa uistite, že
zariadenie nie je pripojené k elektrickej sieti. Zariadenie nie je vodotesné.
Výrobok sa nesmie vyhadzovať do bežných nádob na odpad.
Povinnosťou užívateľa je odovzdať použité zariadenie na stanovenom
zbernom mieste za účelom recyklácie odpadu vzniknutého z
elektrického a elektronického zariadenia.
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
týmto vyhlasuje, že modul PPS-01 je v súlade so smernicou 2014/53/EÚ.
Wieprz, 01.10.2023
Janusz Master
Prezesi firmy
Úplné znenie Prehlásenia o zhode EÚ a návod na obsluhu sú k dispozícii po naskenovaní
QR kódu alebo na webovej stránke www.tech-controllers.com/manuals
PL
Rejestracja urządzenia do systemu Sinum
Dane techniczne
230V ±10% /50Hz
1W
230V AC / 0,5A (AC1)*
24V DC / 0,5A (DC1)**
5 ÷ 50°C
868 MHz
25 mW
Uwagi
Deklaracja zgodności UE
Paweł Jura Janusz Master
Prezesi firmy
kodu QR lub na stronie www.techsterowniki.pl/manuals
SK
Registrácia zariadenia do systému sinum
Technické údaje
230V ±10% /50Hz
1W
230V AC / 0,5A (AC1)*
24V DC / 0,5A (DC1)**
5 ÷ 50°C
868 MHz
25 mW
Upozornenia
Prehlásenie o zhode EÚ
Paweł Jura
Prezesi firmy
The PPS-01 module is an electronic device equipped with a voltage-free relay that allows
the user to control 230V or 24V circuits. It is intended to be mounted in an electrical box.
It communicates with the Sinum central device using radio signal.
How to register the device in the sinum system
Enter the address of the Sinum central device in the browser and log in to the device. In
the main panel, click the Settings > Devices > Wireless devices > + . Then briefly
press the registration button 1 on the device. After a properly completed registration
process, an appropriate message will appear on the screen. Additionally, the user can
name the device and assign it to a specific room.
Power supply
Max. power consumption
Rated load of the voltage-free contact Q1
Operation temperature
Operation frequency
Max. transmission power
* AC1 load category: single-phase, resistive or slightly inductive AC load
** DC1 load category: direct current, resistive or slightly inductive load.
TECH Controllers is not responsible for any damages resulting from improper use of
the system. The range depends on the conditions in which the device is used and the
structure and materials used in the object construction. The manufacturer reserves the
right to improve devices, update software and related documentation. The graphics
are provided for illustration purposes only and may differ slightly from the actual look.
The diagrams serve as examples. All changes are updated on an ongoing basis on the
manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The device
should be installed by a qualified person. It is not intended to be operated by children.
It is a live electrical device. Make sure the device is disconnected from the mains before
performing any activities involving the power supply (plugging cables, installing the device
etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection point
where all electric and electronic components will be recycled.
EU Declaration of conformity
Tech Sterowniki II Sp. z o.o. ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the module PPS-01
is compliant with Directive 2014/53/EU.
Wieprz, 01.10.2023
The full text of the EU declaration of conformity and the user manual are available after
scanning the QR code or at www.tech-controllers.com/manuals
TECH STEROWNIKI II Sp. z o.o.
www.tech-controllers.com/manuals
Made in Poland
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 760 678 998 www.tech-controllers.ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
Janusz Master
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
EN
Technical data
230V ±10% /50Hz
1W
230V AC / 0,5A (AC1)*
24V DC / 0,5A (DC1)**
5 ÷ 50°C
868 MHz
25 mW
Notes
Paweł Jura Janusz Master
Prezesi firmy
ul. Biała Droga 31
34-122 Wieprz
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
Service
