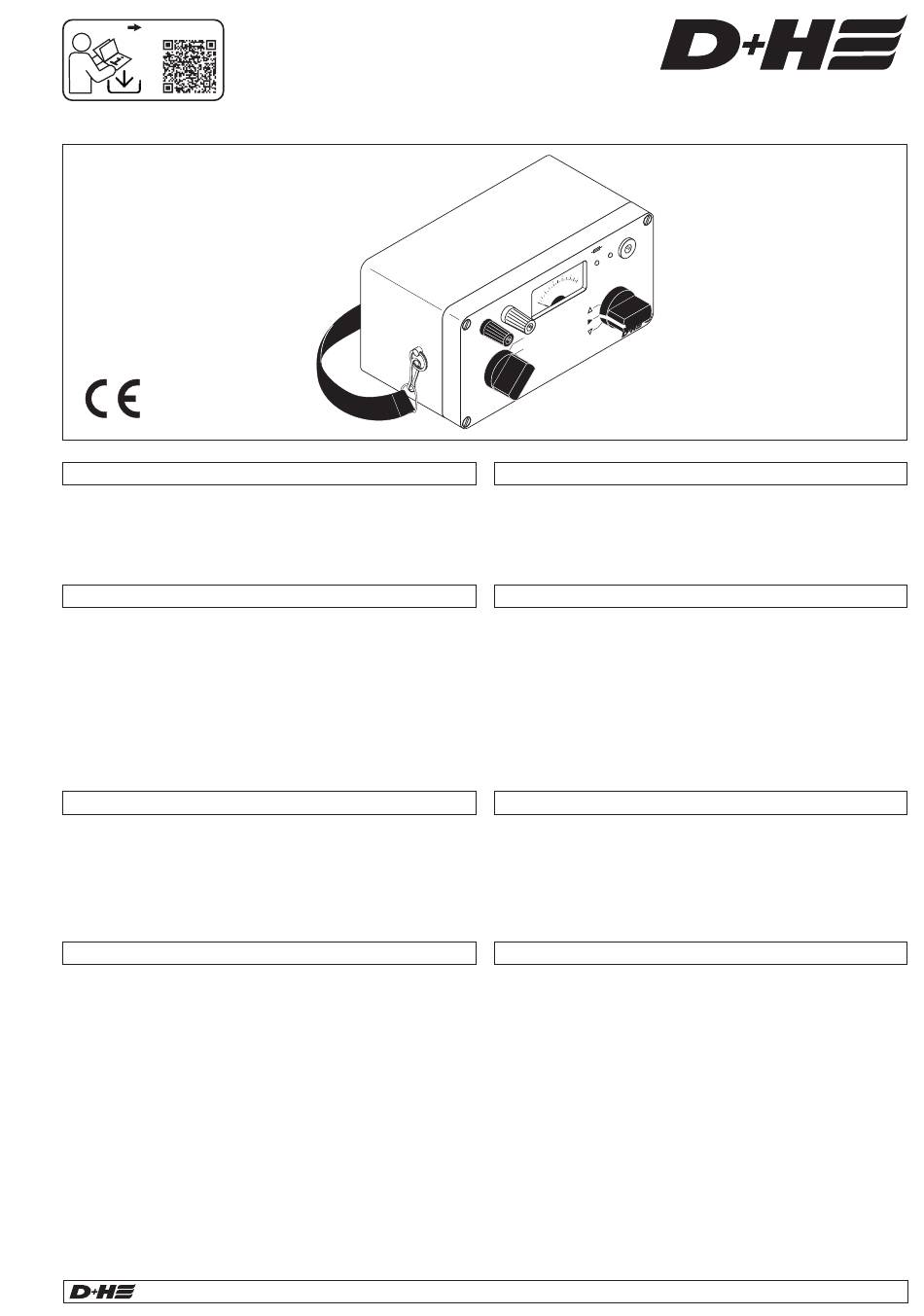

D+H MT 40 Original Instructions

Updates? D+H Downloads
Originalanleitung
Original instructions
WARNUNG
Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und
technischen Daten, mit denen dieses Produkt versehen ist.
Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Bestimmungsgemäße Verwendung
- Funktionskontrolle von 24 Volt Gleichstromantrieben aller Art bis 2 A
direkt am Einbauort.
- Zur Prüfung, Einstellung, Inbetriebnahme und Wartung.
- Sichere Funktion, Abschaltreserve und Überlast kann erkannt werden.
- 3 Strommessbereiche
- Leistungsstarker 24 V NiCd-Akku
- Akkukapazitätsanzeige durch Voltlupe 20 ... 30 V
- Elektronische, selbstrückstellende Sicherung durch Leistungs-MOSFET
für Überstrom, Tiefenentladung und Kurzschluss mit LED-Anzeige.
- Hochflexibles Silikon-Anschlusskabel.
- Leichte Handhabung durch Trageriemen und geringes Eigengewicht.
Hiweise
- Vor erster Inbetriebnahme Akku 14 Stunden mit beigefügtem Ladegerät
laden! Die volle Akkukapazität entwickelt sich erst nach einigen Lade-/
Entladevorgängen.
- Während des Ladevorganges mit angeschlossenem Ladegerät ist ein
Betrieb der Antriebe untersagt. Zerstörungsgefahr!
- Bei Überstrom, Tiefenentladung oder Kurzschluss spricht die
elektronische Sicherung an (Rote Anzeigediode leuchtet).
Betrieb
- Antrieb von Zentralversorgung trennen.
- Strommessbereich auf den maximal zu erwartenden Strom einstellen.
- Klemmen des Messkabels mit Antrieb verbinden.
Polarität: Zulauf : rot = (+), schwarz = ( - )
Auflauf : rot = ( - ), schwarz = (+)
- Antriebsrichtung ▲/▼ mit Drehschalter wählen.
Akkukapazität prüfen:
- Linken Drehschalter auf "Batt." stellen.
- Rechten Drehschalter auf ▲ oder ▼ stellen.
- Gesamtmessbereich entspricht einer Spannung von 20 - 30 V.
Akku geladen : > 26 V
Akku leer : < 22 V
- Bei geringer Akkukapazität ist es möglich, dass unter Last die
Tiefenentladesicherung anspricht.
- Akku mit beigefügtem Ladegerät 14 Stunden laden.
Grüne Ladekontrolldiode leuchtet.
Nach Gebrauch Gerät auf "Battery off" schalten.
99.820.12 1.6/05/25
2 4
. m A
D .C
U
IT S
O R
K Y
V =
2 4
-4 8
t o r
K M
M o
o f f
r y
t t . t t e
B a
B a
2 A
1 A
t 4 0
r M
A
0 , 5
s t e
T e
t o r
M o
WARNING
Read all safety warnings, instructions, illustrations and specifications
provided with this product.
Failure to follow all instructions listed below may result in electric shock,
fire and/or serious injury.
Save all warnings and instructions for future reference.
Intended use
- On-the spot function check on any kind of 24 V DC motor up to 2 A.
- For testing, adjusting, initial operation and maintenance.
- Can register safe operation, shutdown reserve and overload.
- 3 current measuring ranges
- Powerfull 24V NiCd storage battery
- Storage battery capacity display 20 ... 30 V
- Electronic, self-resetting protection by means of power MOSFET for
excess current, over-discharging and short-circuiting with LED display.
- Highly resilient silicon power cable
- Carrying strap and low weight make it easy to use.
Notes
- Charge storage batterie 14 hours using enclosed charging set before
initial operation! Full capacity of the storage battery is developed only
after several charge and discharge actions.
- The drives must not be in operation during the charging process with
connected charging set. Danger of destruction!
- The electronic protection responds to excess current, over-discharging
and short circuiting (The red LED lights up).
Operation
- Disconnect the motor from the central supply system.
- Set the current measuring range to suit the maximum current expected.
- Connect the measuring cable terminals to the motor.
Polarity:
- Select the direction of drive ▲/▼ using the rotary knob.
Checking storage battery capacity:
- Turn the left-hand rotary knob to "Batt." .
- Turn the right-hand rotary knob in direction ▲ or ▼ .
- The full measurement range corresponds to a voltage of 20 - 30 V.
Battery charged
Battery discharged : < 22 V
- If the battery capacity is low, the over discharging protection could
respond.
- Recharge for 14 hours using the charging unit supplied.
The green charging control LED lights up.
After use turn the unit back to „Battery off".
Deutsch / English
g e
a n
C h
4 h
/ 1
V =
CLOSE operation : red = ( + ); black = ( - )
OPEN operation : red = ( - ); black = ( + )
: > 26 V
MT 40
