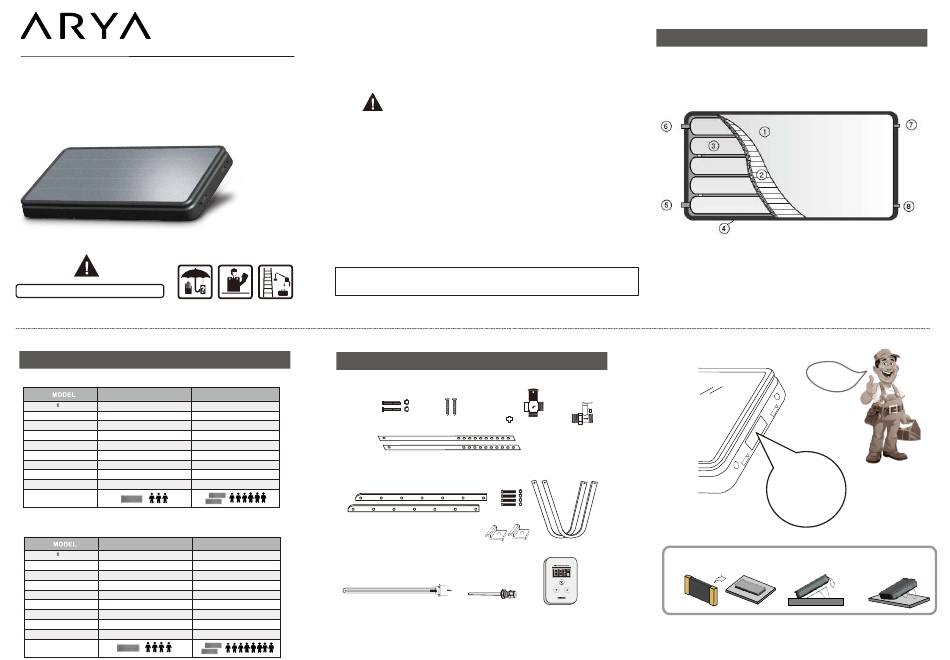

arya AR150L Manual

SOLARE TERMICO MONOBLOCCO
AR150L/200L
INSTALLATION MANUAL
L'ambiente di utilizzo deve essere ≥ 0°C.
2. Dati tecnici e lista di imballaggio
1.1 Technical data
AR150L
Super cie Lorda 1.905m²
Dimensioni 2140x890x226mm
Peso a vuoto 42kgs
Capacità 150L
Max. temperatura di esercizio 85°C
Max. pressione di esercizio 4 bar
Resistenza elettrica 1.5KW
2x3/4" F
Connessioni
Tetto piano/Tetto inclinato
Installazione
Utenti
1.1 Technical data
AR200L
Super cie Lorda 2.499m²
Dimensioni 2100x1190x220mm
Peso a vuoto 60kgs
200L
Capacità
85°C
Max. temperatura di esercizio
4 bar
Max. pressione di esercizio
1.5KW
Resistenza elettrica
2x3/4" F
Connessioni
Tetto piano/Tetto inclinato
Installazione
Utenti
Gentili clienti:
1. Congratulazioni per aver acquistato i nostri prodotti solari. Per comodità e uso sicuro,
leggere attentamente le istruzioni prima dell'uso e seguire le istruzioni. I modelli
menzionati in questo manuale sono soggetti a miglioramento continuo senza
preavviso. Se c'è un oggetto fisico non conforme alle istruzioni, prevarrà il prodotto
reale.
Note:
1. L'installazione può essere eseguita solo da professionisti qualificati.
2. I tubi devono essere isolati con un materiale idoneo resistente ai raggi UV dello spessore
appropriato per ridurre la perdita di calore e proteggere i tubi dal gelo.
3. Se si sceglie il modello con elemento riscaldante e funzione di controllore, è necessario
disporre di una messa a terra affidabile. È severamente vietato utilizzare questo prodotto
senza una messa a terra affidabile.
4. Per evitare scottature, quando la temperatura dell'acqua calda è superiore a 50°C, deve
essere miscelata con acqua fredda prima dell'uso.
5. Dovrebbe essere installato in un'area soleggiata e aperta per ottenere un'elevata efficienza.
6. L'acqua non filtrata può causare la corrosione del sistema, si consiglia di utilizzare acqua
dolce.
1. Il sistema può essere installato solo su una superficie del tetto. La capacità portante statica del
tetto deve essere controllato in conformità con le disposizioni locali e regionali in loco
prima dell'installazione dei pannelli, se necessario mediante la messa in servizio di un
ingegnere strutturale
1.
Si prega di osservare le istruzioni di installazione, l'azienda non sarà responsabile per
danni e incidenti di sicurezza causati da un uso improprio dell'utente!
3. Elenco accessori
1. Packing List
AR300L
1.905m²*2
2140x890x226mm*2
42kgs*2
150L
85°C
4 bar
1.5KW
2x3/4" F
2. Optional accessories( flat roof)
Tetto piano/Tetto inclinato
AR400L
2.499m²*2
2. Optional accessories
2100x1190x220mm*2
( electric heater for back up)
60kgs*2
400L
85°C
4 bar
Heating element 1.5/2 KW (G3/4")
1.5KW
2x3/4" F
Tetto piano/Tetto inclinato
M8*35
M6*40
valvola combinata
lamiera di fissaggio
M8*45
Front track
Fixing press pad Support leg
Temperature
Controller PM18
Sensor
1. Caratteristiche specifiche:
A. La struttura è semplice e facile da installare. Le parti di raccolta del calore e il serbatoio
dell'acqua sono combinati in uno. La circolazione dell'acqua calda e fredda e il processo di
riscaldamento a flusso vengono eseguiti internamente.
B. Il prodotto è facile da e utilizzare. È molto adatto per la richiesta di acqua calda sanitaria
della gente comune.
1.vetro temperato
2. Isolamento termico
3. serbatoio
4. Contenitore
valvola di
sicurezza 1
via
1. Apri il pacco
5. Foro drenaggio
6. Foro di uscita
7. Foro riservato
8. Foro di ingresso
Installazione
semplice
Gli accessori per
l'installazione si
trovano all'interno di
questa copertura.
3. Collega e usa
2. Monta
