SPIIDER-D3000

User Manual

Manual Rev.：

１.0.0

Revision Date： Sept. 28 , 2023

友達數位科技服務(股)公司

Table of Contents

Need help?

Do you have a question about the SPIIDER-D3000 and is the answer not in the manual?

Questions and answers

Summary of Contents for AUO SPIIDER-D3000

Page 1 SPIIDER-D3000 User Manual Manual Rev.：１.0.0 Revision Date： Sept. 28 , 2023 友達數位科技服務(股)公司...
Page 2 SPIIDER D3000用戶使用手冊 Version Update History Date Description Version Author 2023/09/28 Initial Release 1.00 Justin 版權聲明本產品隨附的文件和軟體受到版權保護 2023 by AUO Digitech Co., Ltd. 版權所有。友達數位科技有限公司保留隨時對本手冊所述產品進行改進的權利，恕不另行通知。未經友達數位科技有限公司事先書面許可，不得以任何形式或任何方式複制、複製、翻譯或傳播本手冊的任何部分。...
Page 3: Table Of Contents
SPIIDER D3000用戶使用手冊 Table of Contents Introduction ............................ 5 1.1 Features ................................ 5 1.2 Applications ..............................5 1.3 Specifications ............................. 6 1.3.1 General Specifications .......................... 6 1.4 Functional Block Diagram ........................7 1.5 Mechanical Drawings ..........................7 1.5.1 Dimensions ............................... 7 1.5.2 DIN Rail Mounting ..........................
Page 4 SPIIDER D3000用戶使用手冊 3.2.3 Gateway Configuration & Management ..................20...
Page 5: Introduction

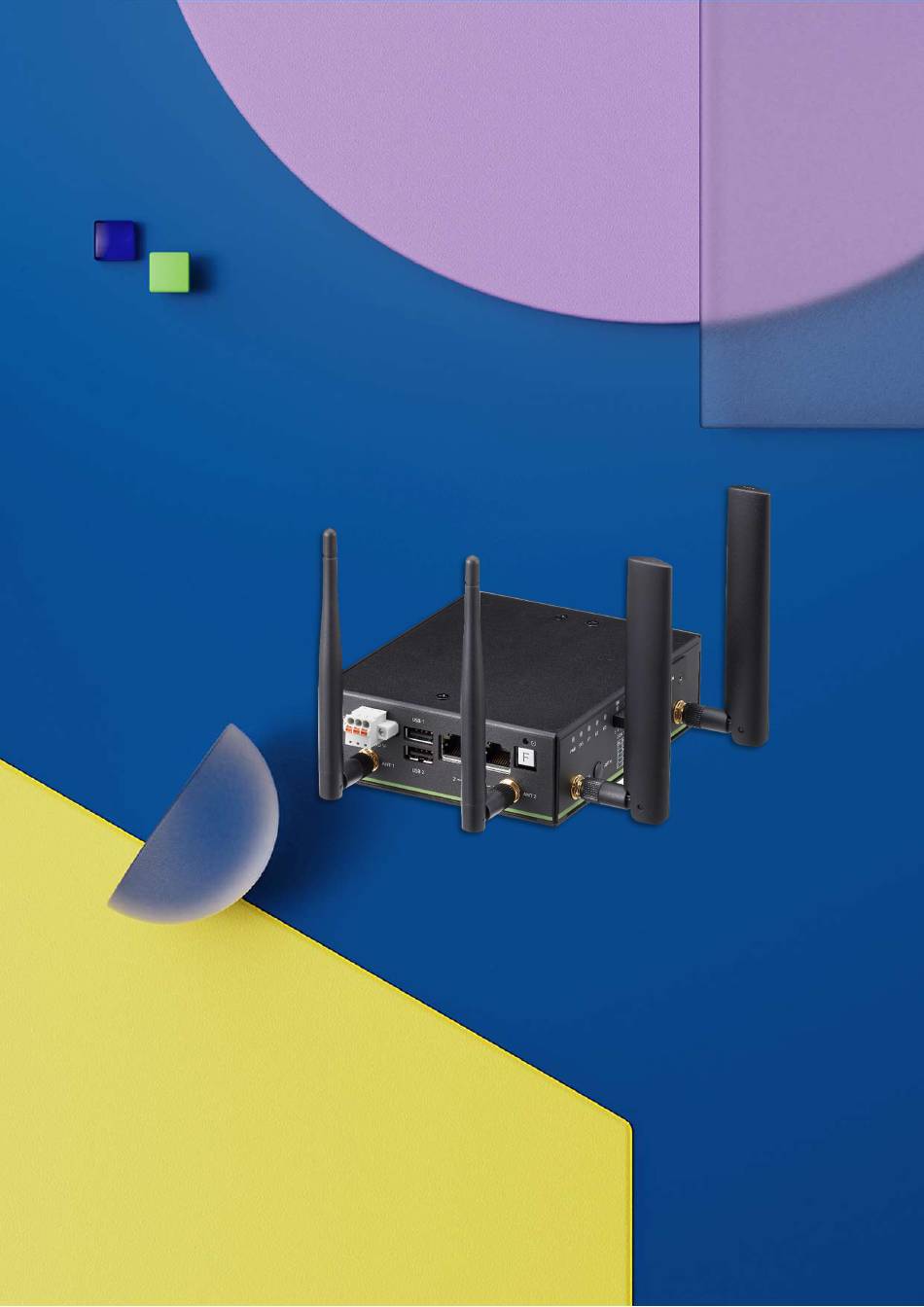

SPIIDER D3000用戶使用手冊 1. Introduction 簡介 SPIIDER-D3000 IOT Energy Gateway提供不同㇠太網或以序列為基礎的協議之間的通信轉換，允許將設備更廣泛地集成到網絡中，並能夠將數據發送到雲端。 SPIIDER-D3000系列設計用於多種應用，例如監測能耗、電動汽車充電控制和監測、太陽能監測和智能製造。 1.1 Features 支援 Python 的可編程開放平台，用於邊緣運算客制化的應用  支援供電設備的通信協定，包括 Modus TCP/RTU、MQTT、OPCUA 和 Restful  2x RS-232/422/485 端口，用於串行通信的Modbus RTU協議  支援Azure、AWS雲連接  透過嚮導精靈可靈活的配置不同的用戶場域  兩個 1 Gb ㇠太網端口  Arm-based的處理器來提供資料處理 ...
Page 6: Specifications
Weight 307g Mounting DIN rail kit (wall mount kit optional) Housing Meta Power Supply DC Input 9 to 30V Environmental Operating -40°C to 70°C Temperature Storage -40°C to 85°C Temperature Humidity approx. 95% @ 40°C (non-condensing) 圖 1. SPIIDER-D3000 硬體規格表...
Page 7: Functional Block Diagram
SPIIDER D3000用戶使用手冊 1.4 Functional Block Diagram 圖 2. 功能區塊流程示意圖 1.5 Mechanical Drawings 除非另有說明，所有尺寸均以mm為單位。 1.5.1 Dimensions 圖 3. SPIIDER-D3000 系列尺寸...
Page 8: Din Rail Mounting
SPIIDER D3000用戶使用手冊 1.5.2 DIN Rail Mounting DIN 導軌安裝座均會隨附在 SPIIDER-D3000 系列中：壁掛安裝套件中包含兩顆螺釘圖 4. DIN 導軌安裝 1 1.5.3 Wall Mounting 每個壁掛支架均會隨附在 SPIIDER-D3000 系列中，壁掛安裝套件中包含的兩顆螺釘圖 5. 壁掛安裝圖 6. 壁掛安裝 2 1.6 I/O Connectors SPIIDER-D3000系列提供多樣的外部設備介面：...
Page 9: Gigabit Ethernet Ports
SPIIDER D3000用戶使用手冊圖 7. I/O Connectors 1.6.1 Gigabit Ethernet Ports 前面板上有兩個MAC位址的Gb Ethernet 的 (GbE) 端口。任㇐端口均可用於連接至主機 PC。Ethernet 端口腳位定義: LAN1：默認為 DHCP。 LAN2：默認靜態IP地址為192.168.50.2。圖 8. Active/Link/Speed LED Indicators 1.6.2 LED Indicators 圖 9. LED Indicators 定義...
Page 10: Usb 2.0 Ports
SPIIDER D3000用戶使用手冊 1.6.3 USB 2.0 Ports 目前SPIIDER D3000提供了兩個USB 2.0 Type A 的Port。所有 USB Port均相容高速、全速和低速 USB 設備。 USB Port亦可被用來連接使用 USB Dongle。 1.6.4 Reset Button 使用迴紋針或類似物品插入重置針孔洞中，然後按下重置按鈕直至設備重新啟動，將 SPIIDER-3000 系列恢復為出廠默認設置。 1.6.5 Antenna Ports Antenna Ports支援功能如下: (PS: ANT3-ANT5無使用) 。圖 10. Antenna Ports 定義 1.6.6 COM Port Connectors COM1 &...
Page 11: Micro-Sim Slot
SPIIDER D3000用戶使用手冊 1.6.8 Micro-SIM Slot 將 micro-SIM 卡插入插槽。確保正確完全對齊並插入。插入卡後，SPIIDER-D3000系列可以連接到行動網絡並連線到網際網路上。 1.6.9 microSD Slot 將 microSD 卡插入插槽作為額外儲存空間。 1.6.10 Function Key 按住功能鍵八秒將使系統重新啟動。 2. Getting Started 2.1 Package Contents 確認包裝內含有以下內容物。 SPIIDER-D3000 Units  DIN rail mount kit with 2x flat head screws ...
Page 12: Web Console
SPIIDER D3000用戶使用手冊 3. Web Console 此章節描述了如何使用內建的網路控制台來配置SPIIDER-D3000及啟動不同通訊種類的應用。 3.1 Web Console Login SPIIDER-D3000成功送電後，主機已連接到 LAN2 端口，請執行以下操作： 1. 將主機 PC 的網絡設置為靜態 IP 模式，修改IP地址與設備在同㇐網段（192.168.50.x）。 2. 打開主機PC上的瀏覽器（建議使用Google瀏覽器）輸入http://192.168.50.2/來訪問 Web Console。 3. 在Web Login登入頁面輸入預設的用戶名: admin ，密碼: adlink。登錄到Web Console。圖 14. Web Console 登入頁面圖 15. Web Console 主要頁面...
Page 13: Ez Wizard
External Storage  System Information  Serial Port Setting。  3.2.1 EZ Wizard EZ Wizard 提供直覺、直接的配置方法，允許 SPIIDER-D3000 透過各種通訊協定獲取測量所需的感測器數據。然後將其轉換數據並將其傳輸到各種伺服器，包括用於應用程式的邊緣運算伺服器、本地端 SCADA 或雲伺服器。例如建築物、工廠、智慧工廠的能源監控，以及儲能監控。以下透過幾個常用場景來說明如何建立和使用 EZ Wizard 來完成各種通訊協定的轉換和資料傳輸。圖 16. Create EZ Wizard Modbus TCP/RTU to AWS and Azure 應用程式的整體架構如下圖所示，其目的是從 Modbus 介面獲取感測器數據並將其發送到雲...
Page 14 SPIIDER D3000用戶使用手冊圖 17. Modbus TCP/RTU to Cloud 為了實現這㇐點，您可以使用 EZ Wizard 作為中介軟體組件。 1. Modbus TCP Client：使用 EZ Wizard 的直覺設定來建立和設定 Modbus TCP 用戶端功能。指定 Modbus 伺服器的 IP 位址、連接埠號碼和其他必要參數。 EZ Wizard提供㇐個介面來定義要從 Modbus server讀取資料暫存器內容。圖 18. Create Modbus TCP 圖 19. Configure Modbus TCP 2.Modbus RTU Master：使用EZ Wizard 的設定來建立和設定Modbus RTU Master 功能。確定通訊所需的序列參數，例如波特率、奇偶校驗、資料位元和停止位元。...
Page 15 SPIIDER D3000用戶使用手冊圖 20. Create Modbus RTU 圖 21. Configure Modbus RTU 3. Data Conversion by Compute：從 Modbus server/slave接收到感測器資料後， EZ Wizard 可以根據 Azure 和 AWS 的特定要求執行任何所需的資料轉換或格式化。這可能包括將資料轉換為適當的格式、應用上數據預處理或聚合，以及確保與雲端服務 API 的相容性。圖 22. Create Compute 圖 23. Develop Customized Data Conversion 4.
Page 16 SPIIDER D3000用戶使用手冊圖24. Run and Deploy Modbus TCP/RTU 轉 MQTT 該應用程式的整體架構如下圖所示，其目的是從 Modbus 介面獲取感測器資料並透過 MQTT 將其傳輸到邊緣運算伺服器或本地 SCADA。圖25. Modbus TCP/RTU to MQTT 為此，您可以使用 EZ Wizard 按照以下步驟操作： 1. Modbus TCP Client：使用 EZ Wizard 的設定來建立和設定 Modbus TCP Client功能。指定 Modbus server的 IP 位址、連接埠號碼和其他必要參數。 EZ Wizard提供了㇐個介面來定義要從...
Page 17 SPIIDER D3000用戶使用手冊圖26. Create MQTT Publish 圖27. Configure MQTT Publish 5. Run and Deploy：按㇐下「執行」並等待部署完成。 Modbus TCP/RTU to RESTful 該應用程式的整體架構如下圖所示，其目的是從 Modbus 介面獲取感測器數據，並透過 RESTful API 將其傳輸到邊緣運算伺服器或本地 SCADA。圖28. Modbus TCP/RTU to RESTful 為此，您可以使用 EZ Wizard 按照以下步驟操作： 1. Modbus TCP Client：使用 EZ Wizard 的設定來建立和設定 Modbus TCP Client功能。...
Page 18 SPIIDER D3000用戶使用手冊 3. Data Conversion by Compute：從 Modbus server/slave接收到感測器資料後，EZ Wizard 可以執行任何所需的資料轉換或格式化，為 RESTful API 傳輸做好準備。這可能涉及將資料轉換為相容的格式、應用上預處理或聚合，以及根據 RESTful API有效的負載結構對其進行組織。 4. Run and Deploy：按㇐下「執行」並等待部署完成。 Modbus RTU to Modbus TCP 該應用的整體架構如下圖所示，其目的是將 Modbus RTU 轉換為 Modbus TCP。圖29. Modbus RTU to Modbus TCP 1.
Page 19: Iapp Code Editor
SPIIDER D3000用戶使用手冊圖31. Configure Modbus TCP Write 3.2.2 iApp Code Editor 本節包括有關如何在部署之前建立 iApp 的教學課程。 iApp 保存在儲存庫中並且可以部署到設備。 1. 建立與開發：點選左側邊欄的 iApp Creator，然後選擇Code Editor。 2. 選擇㇐個 iApp 範本並輸入名稱，然後按㇐下「建立」。建立後，新的 iApp 將自動載入到編輯器中，可以根據需要進行編輯。圖32. Create Code Editor 圖33. Select a template and enter a name...
Page 20 圖34. The new iApp can be edited 3. Run and Deploy：按㇐下「執行」並等待部署完成。圖35. Run a new iApp 3.2.3 Gateway Configuration & Management LAN Network Settings SPIIDER-D3000 系列有兩個㇠太網路端口，可設定為支援 IPv4 和 IPv6 網路模式。 1. 開啟 Network Settings 頁面。圖36. Network Settings 2. 選擇㇐個LAN 連接埠以設定有線網路資訊。...
Page 21 SPIIDER D3000用戶使用手冊圖37. Select LAN Port 3. 設定 DHCP 或靜態 IP 設定。圖38. Configure LAN Port 圖39. Select DHCP or Static 圖40. Configure Static IP (IPv4)
Page 22 SPIIDER D3000用戶使用手冊圖41. Configure Static IP (IPv6) 4. 對於 DNS 設定，將首先使用 DNS 伺服器。圖42. DNS Settings (IPv4) WiFi Network Settings 與㇠太網路埠類似，WiFi 網路用戶端模式也是支援 IPv4 和 IPv6 網路模式設定。 1. 開啟Network Settings頁面。圖43. Network Settings 2. 選擇設定WiFi網路資訊。圖44. WiFi Network Information...
Page 23 SPIIDER D3000用戶使用手冊 3. 使用者需要選擇WLAN 的SSID 名稱和安全性來加入網路。圖45. Select SSID Name 4. 按㇐下「Apply」完成配置。 Cellular Network Settings 1. 開啟Network Settings頁面，選擇設定蜂窩(Cel-lular)網路資訊。圖46. Cellular Network 2. 確保系統已安裝 4G LTE 模組和 SIM 卡，然後啟用蜂窩(Cel-lular)網路。圖47. Enable Cellular Network Time Sync Setting, NTP 使用者可以調整時間同步設定。 1. 雙擊Time Setting進入設定頁面。圖48.
Page 24 SPIIDER D3000用戶使用手冊 2.選擇與NTP伺服器同步讓設備與㇐個來源同步，來源位址可以是網域名稱或IP位址。圖49. Configure Time Settings 圖50. Configure NTP Settings and Synchronize Time 3. 勾選作為NTP伺服器，使該設備成為時間同步來源，供其他設備與該設備同步時間。 Serial Settings 此頁面管理序列相關的設定。 1. 雙擊Serial Settings進入設定頁面。圖51. Serial Settings 2. 選擇要配置設定的序列阜。...
Page 25 SPIIDER D3000用戶使用手冊圖52. Configure Serial Port Account Management 此頁面管理使用者帳號。 1. 雙擊Account Management進入設定頁面。圖53. Account Management 2. 建立使用者帳戶及存取權限。圖54. Create User Accounts...
Page 26 SPIIDER D3000用戶使用手冊 System Management 此頁面管理恢復出廠預設設定和韌體升級。 1. 雙擊System Management進入設定頁面。圖55. System Management 2. 出廠預設設定：將 SPIIDER-D3000 恢復為出廠預設值。 3. 韌體升級：透過此功能可以將韌體升級檔案上傳到SPIIDER-D3000。圖56. Factory Default and Firmware Upgrade Event Log 此頁面管理系統日誌紀錄。 1. 雙擊 Event Log 進入設定頁面。圖57. Event Log 2. 日誌紀錄資訊包括日期時間、等級、模組和訊息。圖58. Event Log Information External Storage 此頁面管理外部存儲裝置。...
Page 27 SPIIDER D3000用戶使用手冊 1. 雙擊進入設定頁面。 External Storage 圖59. External Storage 2. 管理外部存儲裝置。圖60. Manage External Storage System Information 此頁面管理系統訊息。 1. 雙擊進入設定頁面。 System Information 圖61. System Information 2. 系統資訊包括設備資訊和軟體版本。圖62. Device Information and Software Version...
