eaZIflex VITROX 100
Pendeltürband mit Dämpfung - Glas an Wand
Montageanleitung
Swing door hinge with SOFT CLOSE - Glass to wall
Assembly instructions
Zimmer GmbH Daempfungssysteme
Am Glockenloch 2
D-77866 Rheinau
www.zimmer-group.de
www.zimmer-softclose.shop
Glasausschnitt/Glass cut-out
s. Rückseite
s. back page
06/2024
Advertisement
Related Manuals for Zimmer eaZIflex VITROX 100
Summary of Contents for Zimmer eaZIflex VITROX 100

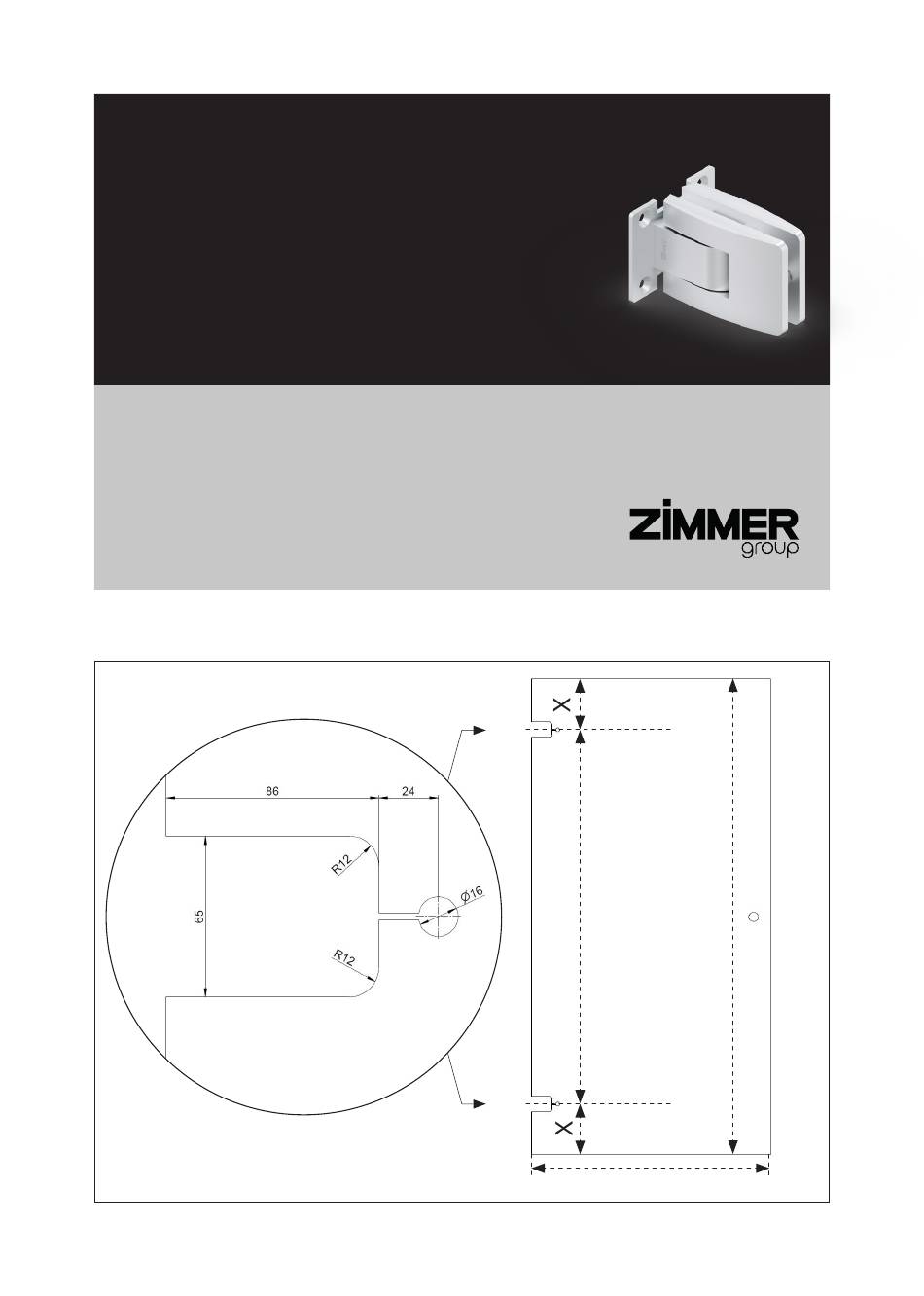

- Page 1 VITROX 100 Pendeltürband mit Dämpfung - Glas an Wand Montageanleitung Swing door hinge with SOFT CLOSE - Glass to wall Assembly instructions Zimmer GmbH Daempfungssysteme Am Glockenloch 2 D-77866 Rheinau www.zimmer-group.de www.zimmer-softclose.shop Glasausschnitt/Glass cut-out s. Rückseite s. back page...
- Page 2 8 mm 5/16“ 10 mm 3/8“ *Zwischenlagen/Gaskets 1 = 1 mm / 1,5 = 1,5 mm / 2 = 2 mm 06/2024...
- Page 3 10,76-11,52 mm 7/16“ 1,5* 12-13,52 mm 1/2“ *Zwischenlagen/Gaskets 1 = 1 mm / 1,5 = 1,5 mm / 2 = 2 mm...
- Page 4 Kanten nach/Edges according to Zeichnungsnummer/drawing number H010-00-001_MONTAGEANLEITUNG _a ISO 13715 projection 06/2024 Änderung 08.04.24 akraus Kanten nach/Edges accor Aenderung/modification Datum Zimmer GmbH Daempfungssysteme Blatt/sheet 5 v. 5 Bl. Ind.. Name Freigabestatus/status: Format DIN A2 ISO 13715 Änderung Aenderung/modification Ind..
- Page 5 Reproduction, copying, even in extracts, only with the written approval of Zimmer Group. name 04-Apr checked norm. dev. Kanten nach/Edges according to ISO 13715 projection Änderung 08.04.24 akraus Zimmer GmbH D Ind.. Aenderung/modification Datum Name *H010-00-001_MONTAGEANLEITUNG Allgemeintoleranzen/ Masstab Oberfl. 194544mm² Gewicht scale...
- Page 6 06/2024...
- Page 7 90° 90° 90°...
- Page 8 Ausrichten der Nulllage/Align the zero position 5 Nm 5 Nm 06/2024...
- Page 9 Hinweise Türstopper erforderlich max. 90° max. 70 kg 1.1 Technische Anforderung und Handhabung • Ausschließlich für den senkrechten Einbau geeignet • Selbstständige Schließung des Glastürflügels • Ein Zuwerfen des Glasflügels vermeiden, da dadurch Beschädigungen im Dämpfungssystem entstehen • Bei leicht versetztem Einbau der Scharniere zueinander kann eine einwandfreie dauerhafte Selbstschließung nicht gewährleistet werden •...
- Page 10 Hints Doorstop required max. 90° max. 154 lbs 1.1 Technical requirement and handling • Only suitable for vertical installation • Automatic closing of the glass door leaves • Avoid throwing the glass sash shut, as this will damage the damping system •...
- Page 11 Notizen/Notes...
- Page 12 Tür 1-flügelig, Beschläge für 8/10/10,76-11,52 und 12-13,52 mm Glas Türgewicht: max. 70 kg, Türbreite: max. 1000 mm Single-leaf door, fittings for 5/16“, 3/8“, 7/16“ and 1/2“ glass Door weight: max. 154 lbs, door width: max. 39 3/8“ *for glass heights 70 7/8“-98 3/8“...
