ZIPPER MASCHINEN ZI-BG100Y User Manual

Power trowel
Hide thumbs Also See for ZI-BG100Y:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 20

Quick Links

Download this manual
Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation
EN
USER MANUAL
CZ
NÁVOD K POUŽITÍ
HR
UPUTE ZA UPORABU
SRB
UPUTSTVO ZA UPOTREBU
HU
HASZNÁLATI ÚTMUTATÓ
ACHTUNG: Öl kontrollieren!
Motor startet nicht bei Ölmindermenge!!
Edition: 15.01.2019 – Revision - 00 – RaR - DE/EN/CZ/HR/SRB/HU

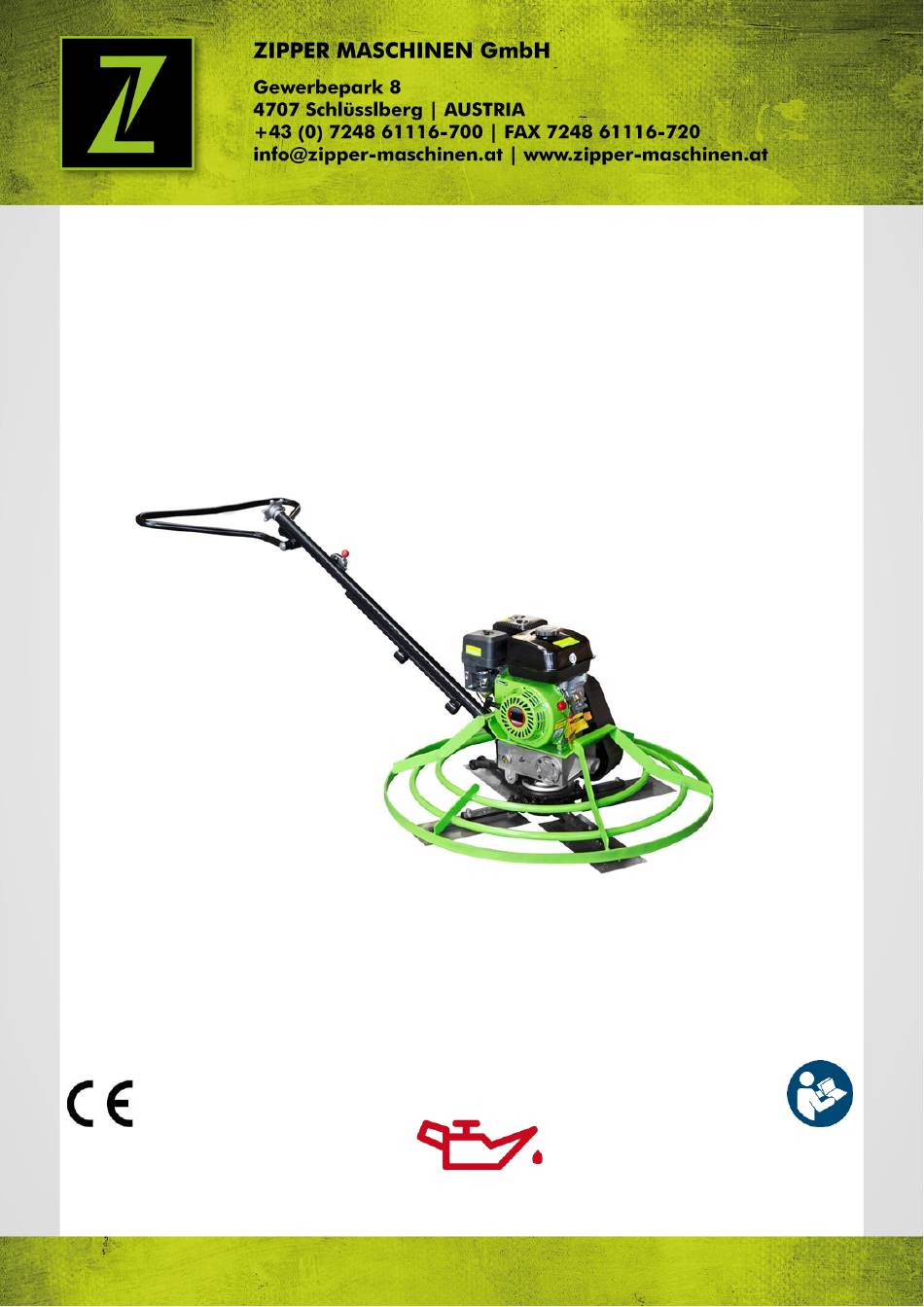

ZI-BG100Y
EAN: 9120039231600
BETONGLÄTTER
POWER TROWEL
HLADICKA BETONU
GLADILICA ZA BETON
GLETERICA ZA BETON
BETONSIMÍTÓ
ATTENTION: Check Oil!
Engine don't start with low oil!!
