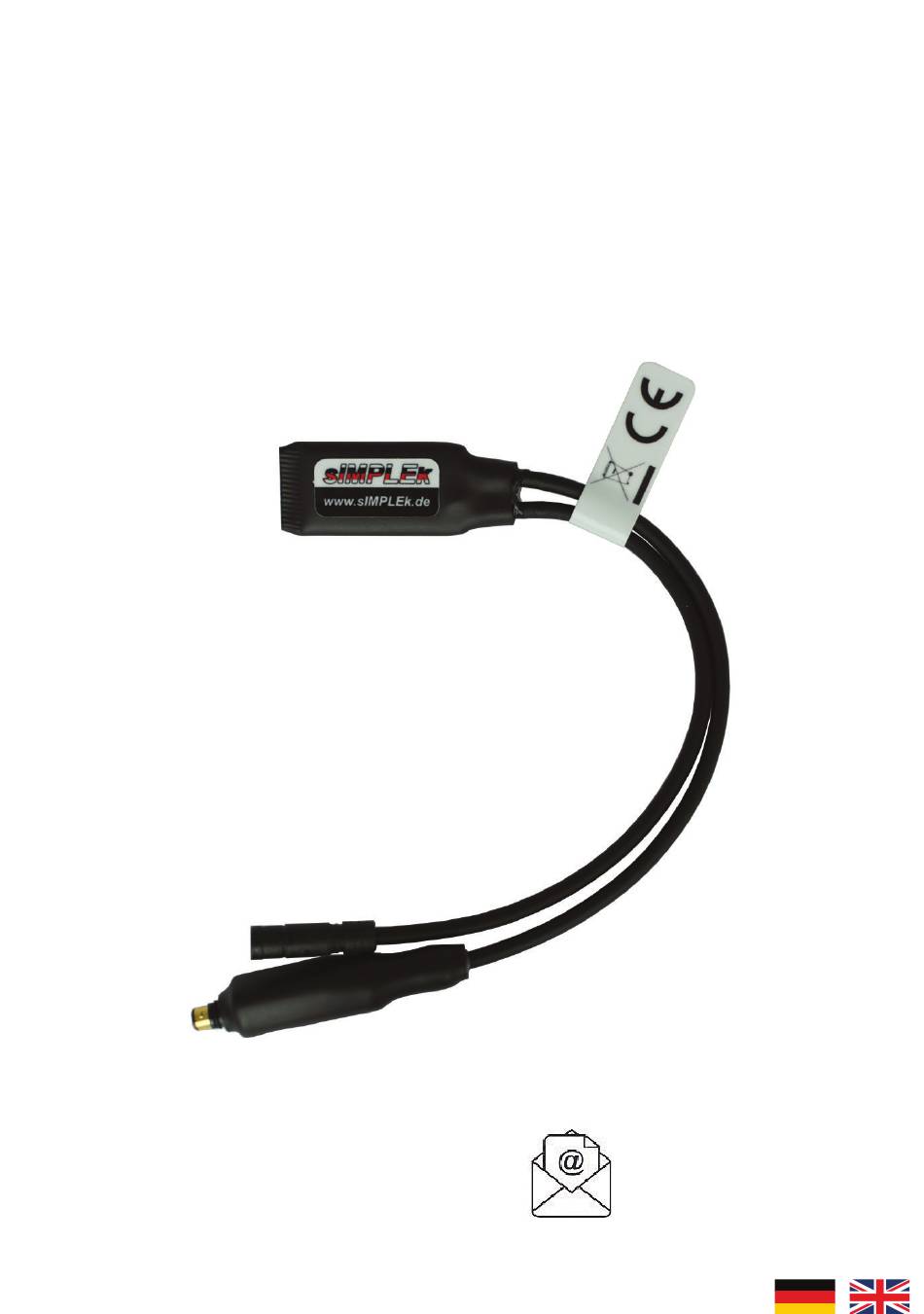

sIMPLEk Pro

Bedienungsanleitung / manual

version Shimano (pro_SH)

info@simplek.de

Need help?

Do you have a question about the Pro and is the answer not in the manual?

Questions and answers

Summary of Contents for Simplek Pro

Page 1 Pro Bedienungsanleitung / manual version Shimano (pro_SH) info@simplek.de...
Page 2 Achtung! Bitte lesen Sie sich die Bedienungsanleitung und Sicherheitshinweise vor der ersten Inbetriebnahme sorgfältig durch. sIMPLEk Pro – Tuningmodul 1. Allgemeines und Sicherheitshinweise 2. Installation 2.1. Shimano DU-E5000 2.2. Shimano DU-E6050 2.3. Shimano DU-E6100 / DU-E7000 2.4. Shimano DU-E8000 2.5. Shimano DU-EP800 (EP8 v1) 2.6.
Page 3 1. Allgemeines und Sicherheitshinweise Warnhinweise / Hinweis zur StVo Verbaut in einem kompatiblen E-Bike, bewirkt das sIMPLEk Pro Tuningmodul die Aufhebung der werkseitig integrierten Geschwindigkeitsbegrenzung der Motorunterstützung. Daher ist der Betrieb des sIMPLEk Pro Tuningmoduls innerhalb des Geltungsbereichs bzw. Wirkungsbereichs der StVO untersagt und nicht zulässig.
Page 4 2.1. Einbau DU-E5000: Gehäuseschrauben DU-E5000 Gehäuseversion A Gehäuseschrauben DU-E5000 Gehäuseversion B Position Geschwindigkeitssensor DU-E5000...
Page 5 2.2. Einbau Shimano DU-E6050: Gehäuseschrauben DU-E6050 Position Geschwindigkeitssensor DU-E6050...
Page 6 2.3. Einbau Shimano DU-E6100 und DU-E7000: Gehäuseversionen DU-E6100 / DU-E7000 Gehäuseschrauben DU-E6100 / DU-E7000 Position Geschwindigkeitssensor DU-E6100 / DU-E7000...
Page 7 2.4. Einbau Shimano DU-E8000: Gehäuseschrauben DU-E8000 Position Geschwindigkeitssensor DU-E8000...
Page 8 2.5. Einbau Shimano DU-EP800 (EP8 v1): Gehäuseschrauben DU-EP800 (EP8 v1) Position Geschwindigkeitssensor DU-EP800 (EP8 v1)
Page 9 2.6. Einbau Shimano DU-EP600 (EP6) / DU-EP801 (EP8 v2): Gehäuseschrauben DU-EP600 (EP6) / DU-EP801 (EP8 v2) Position Geschwindigkeitssensor DU-EP600 (EP6) / DU-EP801 (EP8 v2)
Page 10 3. Bedienung 3.1. Kalibrierungsmodus Die Kalibrierung muss einmalig durchgeführt werden. Sie hat im Stillstand und mit eingesetztem Akku-Pack zu erfolgen. Beim Erststart wird sie automatisch aufgerufen. Besitzt das E-Bike keinen Tacho, ist die Kalibrierung nicht erforderlich. Die Kalibrierung besteht aus zwei Abschnitten. Zunächst wird grob kalibriert, anschließend fein. Im ersten Abschnitt der Kalibrierung wird am Tacho eine steigende Geschwindigkeit ausgegeben.
Page 11 Kalibrierung abbrechen: Wird das E-Bike im Kalibrierungsmodus gefahren, bricht die Kalibrierung ab und der sIMPLEk springt in den 1:1-Modus zurück. In dem Fall fand keine Kalibrierung statt. E-Bikes ohne Display: In diesem Fall ist keine Kalibrierung notwendig. Bei der ersten Inbetriebnahme ist dem Modul durch sofortiges Losfahren bzw.
Page 12 3.2. 1:1-Modus Der 1:1-Modus wird immer gestartet, nachdem das E-Bike im Tuningmodus oder im 1:1-Modus länger als 15 Sekunden betrieben und abgeschaltet wurde. In diesem Modus verhält sich das E-Bike, als wäre es nicht modifiziert.
Page 13 Strecke eingeholt ist. Sobald die Differenz ausgeglichen ist, fällt die Anzeige auf 0.0 und das E-Bike schaltet sich selbstständig nach einiger Zeit ab. Wird das E-Bike zuvor abgeschaltet, speichert der sIMPLEk die Differenz und holt die Strecke später auf. Hierdurch wird die Höchstgeschwindigkeit sowie die zurückgelegte Strecke/Gesamtstrecke korrekt wiedergegeben.
Page 14 Attention! Before first use, please read the operation and safety instructions carefully! sIMPLEk Pro – Tuningmodule 1. General remarks and savety instructions 2. Installation 2.1. Shimano DU-E5000 2.2. Shimano DU-E6050 2.3. Shimano DU-E6100 / DU-E7000 2.4. Shimano DU-E8000 2.5. Shimano DU-EP800 (EP8 v1) 2.6.
Page 15 Unplug the speed sensor (see the following pictures “Speed sensor position”). Now connect the male plug of the sIMPLEk to the position of the previously unplugged speed sensor. The speed sensor is then connected to the female connector of the sIMPLEk.
Page 16 2.1. Installation DU-E5000: Housing screws DU-E5000 Coverversion A Housing screws DU-E5000 Coverversion B Speed sensor position DU-E5000...
Page 17 2.2. Installation Shimano DU-E6050: Housing screws DU-E6050 Speed sensor position DU-E6050...
Page 18 2.3. Installation Shimano DU-E6100 und DU-E7000: Coverversions DU-E6100 / DU-E7000 Housing screws DU-E6100 / DU-E7000 Speed sensor position DU-E6100 / DU-E7000...
Page 19 2.4. Installation Shimano DU-E8000: Housing screws DU-E8000 Speed sensor position DU-E8000...
Page 20 2.5. Installation Shimano DU-EP800 (EP8 v1): Housing screws DU-EP800 (EP8) Speed sensor position DU-EP800 (EP8)
Page 21 2.6. Installation Shimano DU-EP600 (EP6) / DU-EP801 (EP8 v2): Housing screws DU-EP600 (EP6) / DU-EP801 (EP8 v2) Speed sensor position DU-EP600 (EP6) / DU-EP801 (EP8 v2)
Page 22 3. Operation 3.1. Calibrationmode The calibration must be carried out once. It must be carried out at a standstill and with the battery pack inserted. It is called up automatically on the first start. If the e-bike does not have a speedometer, calibration is not required. The calibration consists of two sections.
Page 23 Cancel calibration: If the e-bike is ridden in calibration mode, the calibration is aborted and the sIMPLEk jumps back to 1:1 mode. In this case, no calibration took place. E-bikes without a display: In this case, no calibration is necessary. When using the module for the first time, you must inform the module that there is no display by driving off immediately or spinning the rear wheel.
Page 24 3.2. 1:1-Mode 1:1 mode is always started after the e-bike has been operated in tuning mode or 1:1 mode for more than 15 seconds and switched off. In this mode, the e-bike behaves as if it were not modified.
Page 25 As soon as the difference has been compensated, the display drops to 0.0 and the e-bike switches itself off after a while. If the e-bike is switched off beforehand, the sIMPLEk saves the difference and catches up later. As a result, the maximum speed and the distance traveled/total distance are correctly displayed.
