Электроприводы ADT-R08.F(S) двух- и трехпозиционные с возвратной пружиной
Электроприводы ADO-R08.F(S) / ASO-R08.F(S) двухпозиционные с возвратной пружиной
Инструкция по установке
ADT-R08.F(S) ON/OFF and Floating Point Electric Spring Return Actuators
ADO-R08.F(S) / ASO-R08.F(S) ON/OFF Electric Spring Return Actuators
Installation Guide
Поворот пружины против часовой стрелки
Сторона А:
(a). Регулировка вспомогательных
(b). Адаптер вала
(c). Переключатель
(d). Ручное управление
(e).Блокировка вала при

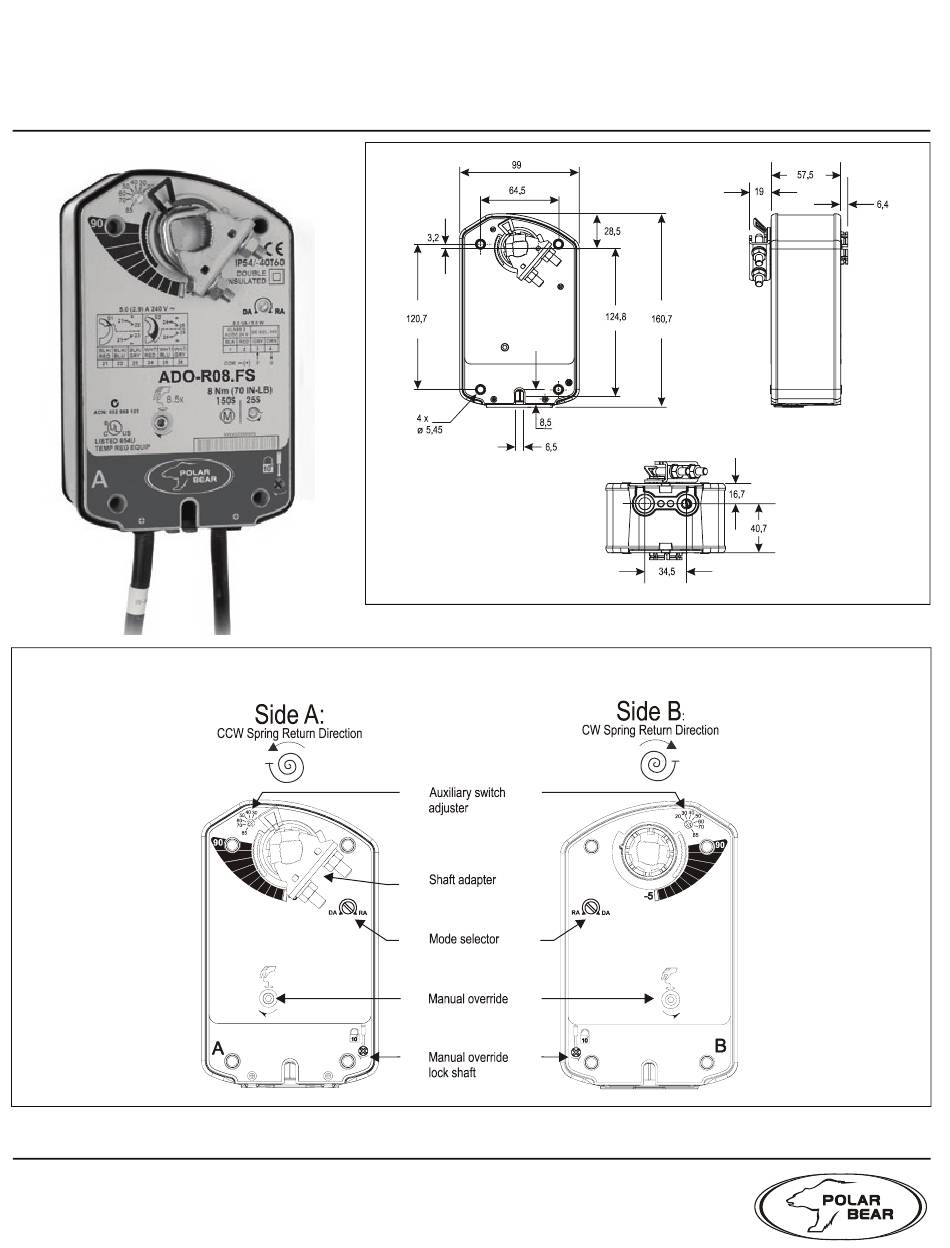

Рис. 2. Стороны A и B привода
Figure 2: Side A and Side B of Actuator
Рис. 1. Размеры в мм
Figure 1: Dimensions in mm
Сторона В:
Поворот пружины по часовой стрелке
переключателей
режимов работы
ручном управлении
P/N 14-88360-2528 Rev. -
Issue Date 09 2009
Advertisement
Table of Contents
Summary of Contents for Polar Bear ADT-R08.F
- Page 1 Электроприводы ADT-R08.F(S) двух- и трехпозиционные с возвратной пружиной Электроприводы ADO-R08.F(S) / ASO-R08.F(S) двухпозиционные с возвратной пружиной Инструкция по установке ADT-R08.F(S) ON/OFF and Floating Point Electric Spring Return Actuators P/N 14-88360-2528 Rev. - ADO-R08.F(S) / ASO-R08.F(S) ON/OFF Electric Spring Return Actuators...
- Page 2 Крас. Сер. Оран. мм мм НЕТ! 24 В пост./перем. Рис. 5. Допустимая длина вала Рис. 8. Двухпозиционное управление, Figure 5: Allowed shaft length возврат электродвигателем ADT-R08.F(S) Figure 8: Open / Close, Single Wire Control ADT-R08.F(S) ADT-R08.F(S) / ADO-R08-F(S) / ASO-R08F(S)
- Page 3 24 В пост./перем. 24 В пост./перем. Рис. 9. Двухпозиционное управление, Рис. 12. Трехпозиционное управление нескольких приводов с одним возврат пружиной ADT-R08.F(S) трансформатором Figure 9: ON/OFF Control, Two Wire ADT-R08.F(S) Figure 12: Floating Control, Multiple Actuators with One Transformer Черн. Крас. черн./ черн./ черн./...
-
Page 4: Русский Язык
электропривода - 95°. Этот угол можно уменьшить до 35° с шагом 5°. Установка ограничительного стопора в самом крайнем положении Выбор режима работы (только для моделей ADT-R08.F(S)) уменьшает угол поворота электропривода на 5°. Каждое последую- Эти приводы оснащены внешним переключателем выбора режима... -
Page 5: Ручное Управление
или использование электроинструмента для ручного управления может повредить механизм привода и послужить причиной пре- ждевременного выхода его из строя. В конце вращении сопротив- ление увеличится, не прилагайте избыточных усилий после того, как клапан полностью откроется. ADT-R08.F(S) / ADO-R08-F(S) / ASO-R08F(S) -
Page 6: Технические Характеристики
-40 до 20 °C; 95% макс. относит. влажности, без конденсации влажности, без конденсации Вес брутто 1,7 кг 1,9 кг 1,7 кг Размеры См. рис. 1 CE Mark, Низковольтное напряжение Directive 2006/95/EC (модели: Все) Соответствие европейским нормам CE Mark, EMC Directive 2004/108/EC (модели: Все) ADT-R08.F(S) / ADO-R08-F(S) / ASO-R08F(S) - Page 7 8 Nm, 24 V AC/DC, ON/OFF and Floating Point, 2 auxiliary switches electricity. Take suitable precautions. Figure 7: ADT-R08.F(S): Floating Control, Four wire Figure 8: ADT-R08.F(S): Open / Close, Single Wire Control Figure 9: ADT-R08.F(S): ON/OFF Control, Two Wire Figure 10: ADO-R08-F(S): ON/OFF Control Figure 11: ASO-R08.F(S): ON/OFF Control Figure 12: Floating Control, Multiple Actuators with One Transformer ADT-R08.F(S) / ADO-R08-F(S) / ASO-R08F(S)
- Page 8 ° - - - - Storage ° ° Non-condensing Shipping Weight Models: ADO-R08.F(S) and ADT-R08.F(S): 1.7 kg Models: ASO-R08.F(S): 1.9 kg Dimensions See Figure 1 Compliance - Europe CE Mark, Low Voltage Directive 2006/95/EC (ASO-R08.F(S), ADO-R08.FS, ADT-R08.FS) CE Mark, EMC Directive 2004/108/EC (Models: All)
